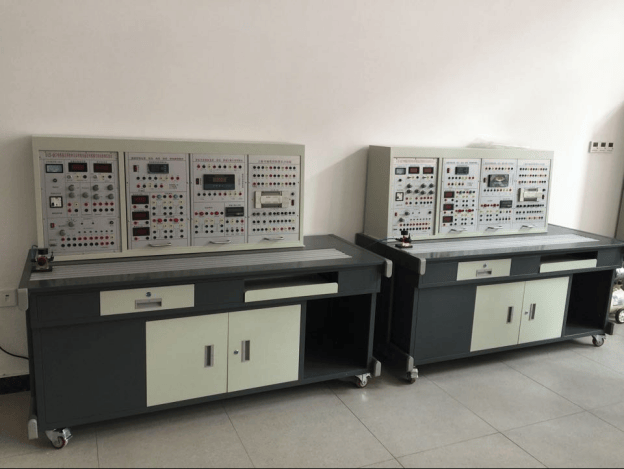

传感器实验台，传感器实验台的电阻式传感器的单臂电桥性能实验
创始人
2025-12-20 21:07:38
0次
实验步骤
1、固定好位移台架，将电阻应变式传感器置于位移台架上，调节测微器使其指示12mm左右。将测微器装入位移台架上部的开口处，旋转测微器测杆使其与电阻应变式传感器的测杆适度旋紧，然后调节两个滚花螺母使电阻式应变传感器上的两个悬梁处于水平状态，两个滚花螺母固定在开口处上下两侧。
2、将实验箱，实验台放大器放大倍数电位器RP1旋钮（实验台为增益旋钮）逆时针旋到终端位置。
3、用导线将差动放大器的正负输入端连接，再将其输出端接到数字电压表的输入端；按下面板上电压量程转换开关的20V档按键（实验台为将电压量程拨到20V档）；接通电源开关，旋动放大器的调零电位器RP2旋钮，使电压表指示向零趋近，然后换到2V量程，旋动调零电位器RP2旋钮使电压表指示为零；此后调零电位器RP2旋钮不再调节，根据实验适当调节增益电位器RP1。
4、按图1-2接线，R1、R2、R3（电阻传感器部分固定电阻）与一个的应变片构成单臂电桥形式。
5、调节平衡电位器RP，使数字电压表指示接近零，然后旋动测微器使电压表指示为零，此时测微器的读数视为系统零位。分别上旋和下旋测微器，每次0.4mm，上下各2mm，将位移量X和对应的输出电压值UO记入下表中。
