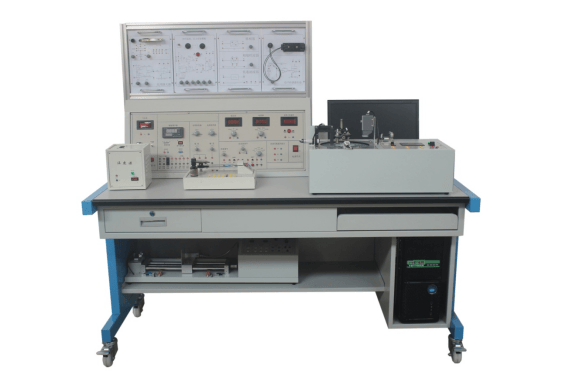

传感器检测技术实验台，传感器实验台变面积式电容传感器特性实验
实验目的
1、了解变面积式电容传感器的基本结构。
2、掌握变面积式电容及二极管环形电桥的工作原理。
3、掌握变面积式电容传感器的调试方法。
1、根据实训指导书的实验电路框图。电容的变化通过电容转换电路转换成电压信号，经过差动放大器放大后，用数字电压表显示出来。
2、根据实训指导书的实验电路框图的信号发生器用于产生方波信号。电容转换由二极管环形电桥完成，二极管环电桥工作原理如图7-3所示。
固定频率的方波脉冲由A点输入，在方波的上升沿，C0被充电，充电途径是VD3→C0；与此同时，Cx1也被充电，其充电途径是C9→VD5→Cx1。在方波的下降沿，C0和Cx1都放电，C0的放电途径是C0→VD4→C9；Cx1的放电途径是Cx1→VD6。由于C9在一个周期内的充电和放电平均电流分别为：IU＝fVPCx1和ID＝fVPC0，式中f是脉冲频率，VP为方波峰值电压，因此AB间的平均电流I＝ID－IU＝fVP(C0-Cx1)。从该式中可以看出电容的变化与AB间的电路成正比。
根据实训指导书的实验电路框图中，增加了L1、L2、C10和R6。L1和L2对高频方波的阻抗很大，而直流电阻很小，与R6一起形成了AB间的直流通路，使充放电流的直流分量得以通过。C10用作滤波。这样在R6两端就有与电容变化量成正比的直流电压输出。
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
