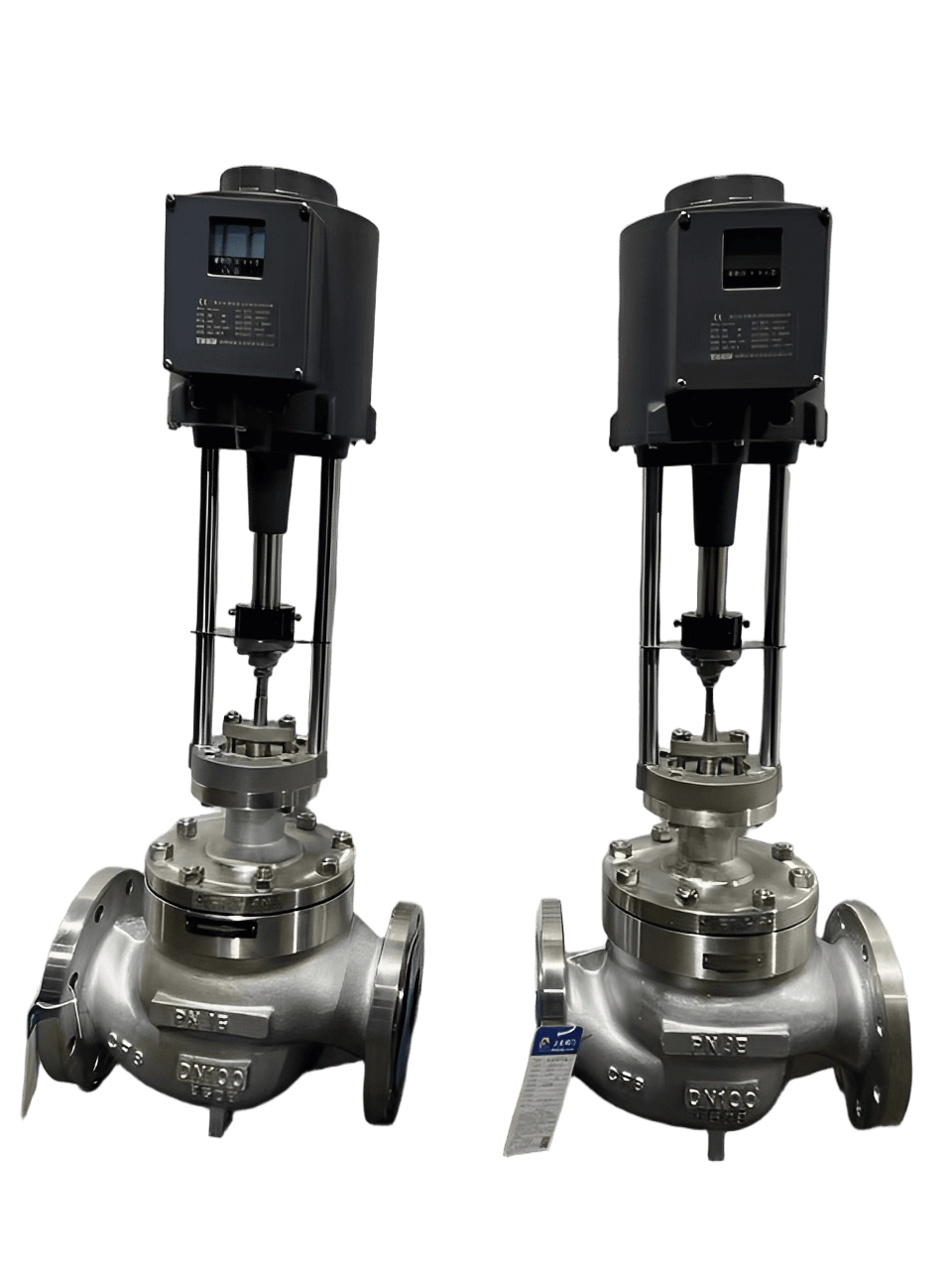

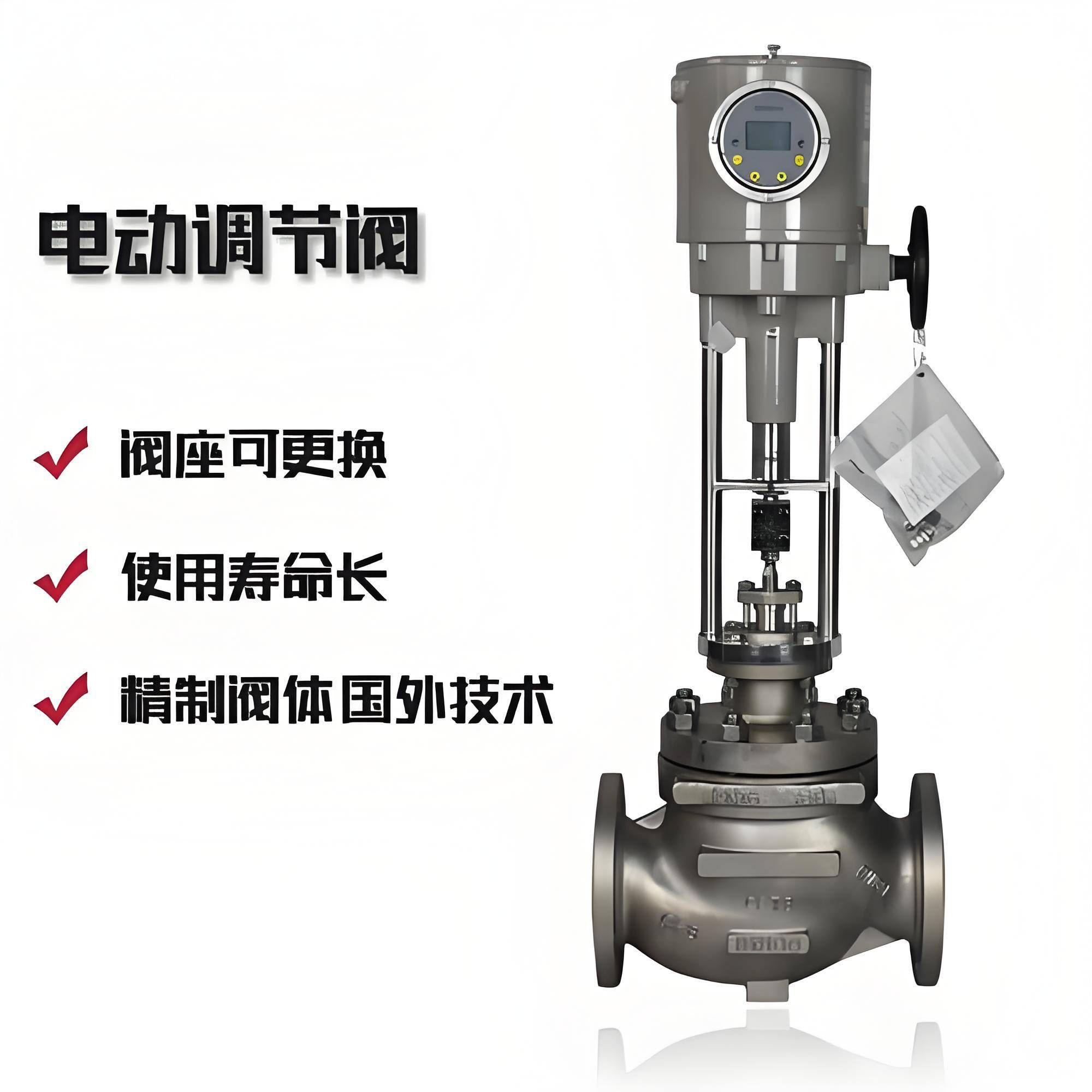

电动调节阀是工业自动化过程控制中的重要执行单元仪表，广泛应用于电力、化工、冶金等众多领域。了解其结构形式及安装要点，对于保证其正常运行和发挥良好性能至关重要。

电动调节阀的结构形式

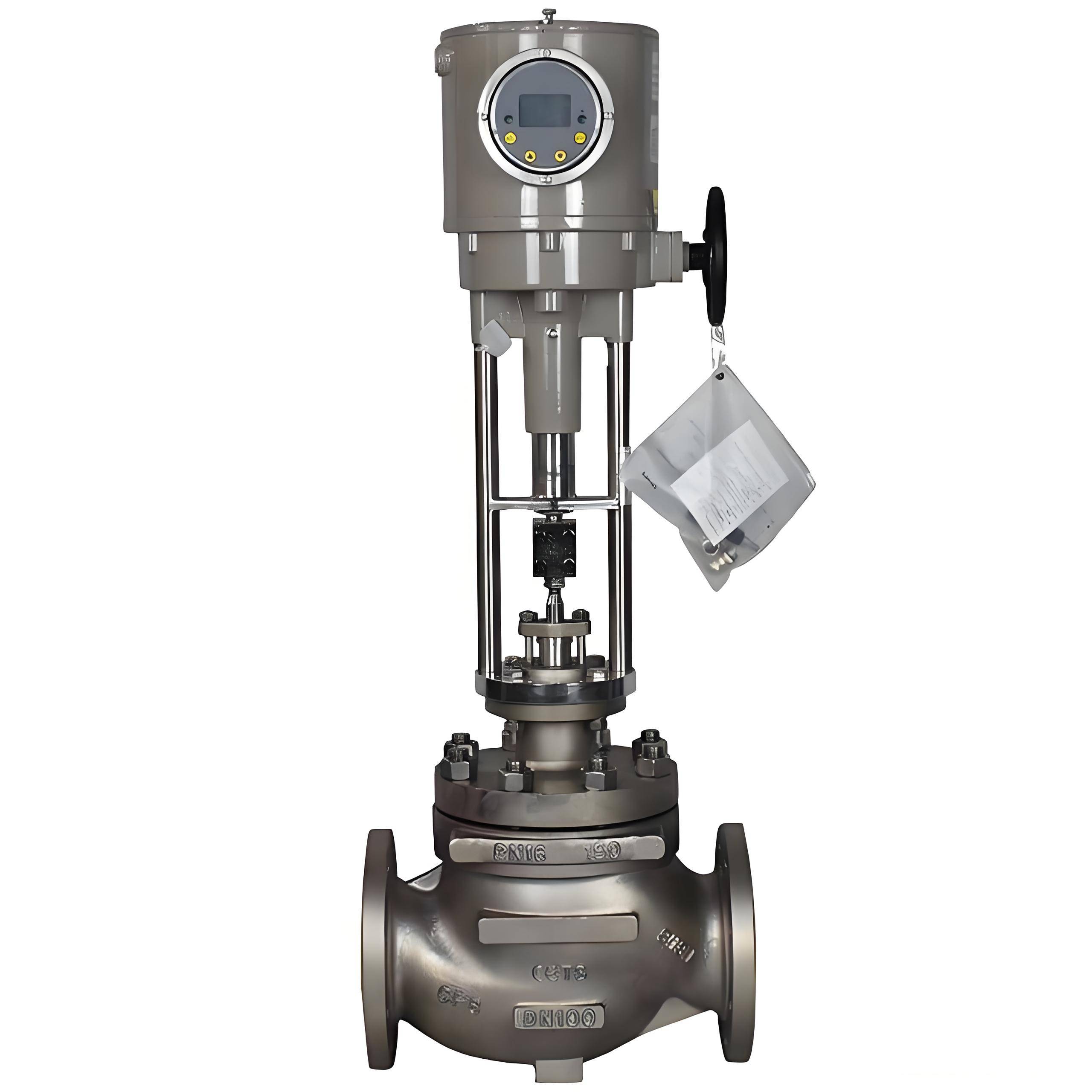

直通单座调节阀

直通单座调节阀由阀体、阀座、阀芯、阀杆、电动执行机构等主要部件组成。其阀芯为柱塞形，与阀座配合实现流量调节。这种调节阀的特点是泄漏量小，具有良好的切断性能，适用于对泄漏量要求较高的场合。然而，由于只有一个阀芯和阀座，流体对阀芯的不平衡力较大，因此一般适用于小口径、低压差的调节系统。

直通双座调节阀

直通双座调节阀同样包含阀体、阀座、阀芯、阀杆和电动执行机构等部件。与直通单座调节阀不同的是，它有两个阀芯和阀座。流体在阀内的流动方向相反，作用在两个阀芯上的不平衡力可以相互抵消一部分，因此不平衡力较小，允许使用在较大的压差场合。但由于两个阀芯和阀座难以保证同时密封，所以泄漏量相对较大，不太适合对泄漏量要求严格的场合。

套筒调节阀

套筒调节阀的结构主要由阀体、套筒、阀芯、阀杆和电动执行机构构成。套筒上开有不同形状和数量的窗口，通过阀芯在套筒内的上下移动来改变窗口的流通面积，从而实现流量调节。这种调节阀具有稳定性好、噪音低、抗气蚀能力强等优点。通过更换不同窗口形状的套筒，可以满足不同的流量特性要求，适用于各种复杂的工况。

角形调节阀

角形调节阀的阀体呈直角形，由阀体、阀座、阀芯、阀杆和电动执行机构组成。它适用于高粘度、含颗粒、易结晶的介质，因为介质在阀内的流动方向改变较小，不易产生堵塞。角形调节阀的流路简单，阻力小，具有良好的自洁性能。

电动调节阀的安装要点

安装前的准备工作

在安装电动调节阀之前，需要对调节阀进行全面检查。检查调节阀的型号、规格是否与设计要求一致，外观是否有损坏、变形等缺陷。要清理调节阀的内腔，防止杂物进入影响其正常运行。还需要检查电动执行机构的性能，确保其能够正常工作。

安装位置的选择

电动调节阀应安装在便于操作和维护的位置。要避免安装在靠近热源、振动较大或有强磁场干扰的地方，以免影响调节阀和电动执行机构的性能。调节阀应安装在水平管道上，若必须安装在垂直管道上，应采取措施保证调节阀的稳定性。要保证调节阀前后有足够的直管段，一般要求调节阀前的直管段长度不小于 10 倍管径，调节阀后的直管段长度不小于 5 倍管径，以保证流体的稳定流动。

管道连接

在进行管道连接时，要确保调节阀与管道的连接牢固、密封良好。连接方式一般有法兰连接和螺纹连接两种。对于法兰连接，要保证法兰面平整、清洁，垫片的材质和规格应符合要求，螺栓应均匀拧紧，避免出现泄漏现象。对于螺纹连接，要注意螺纹的配合精度和密封性能，可以使用密封胶带或密封剂进行密封。

电气连接

电动调节阀的电气连接要严格按照电气原理图和接线图进行。连接电动执行机构的电源线时，要注意电源的电压、频率和相序是否与电动执行机构的要求一致。要确保接地良好，以保证操作人员的安全。信号线路应与动力线路分开敷设，避免信号干扰。连接完成后，要对电气系统进行绝缘测试和调试，确保电动执行机构能够准确响应控制信号。

安装后的调试

电动调节阀安装完成后，需要进行全面的调试。要检查调节阀的行程是否符合要求，通过手动操作电动执行机构，观察调节阀的阀芯是否能够在全行程范围内正常移动。进行自动调试，输入不同的控制信号，观察调节阀的动作是否准确、灵敏，流量调节是否符合设计要求。在调试过程中，要注意观察调节阀的运行状态，如有异常情况应及时停机检查并排除故障。

电动调节阀的结构形式多样，不同的结构形式适用于不同的工况。在安装电动调节阀时，必须严格按照安装要点进行操作，以确保其能够正常运行，为工业生产的自动化控制提供可靠保障。
