智能电位采集仪如何接线
河南铧云创新科技有限公司
智能电位采集仪如何接线
河南铧云-杨素素

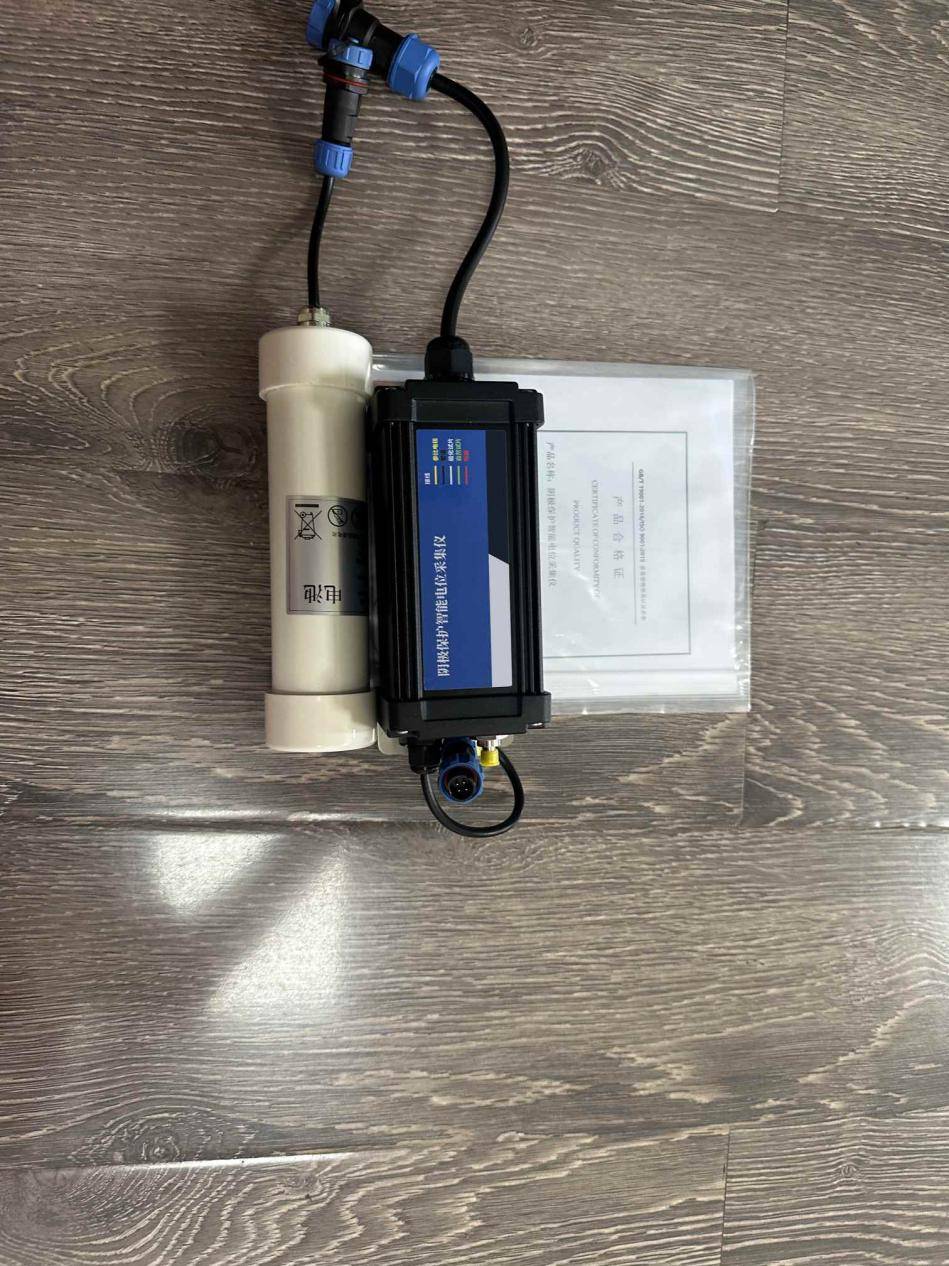

智能电位采集仪是阴极保护系统中自动化监测参比电极电位、断电电位的核心设备，接线遵循正负极对应、信号端/电源端分离、接地规范三大原则。
1. 电源接线
220V供电：打开采集仪电源接口盖，将火线（L）、零线（N）分别接入对应端子，接地端子（PE）连接保护地线（黄绿双色线），拧紧端子螺丝。
24V直流供电：区分正负极，将外部直流电源正极接“+”，负极接“-”，禁止反接（可能烧毁内部电路）。
2. 传感器信号接线
以常见的单端输入（共地模式）为例：
电压信号：传感器输出端“信号+”接采集仪通道的“IN+”端子，传感器“信号-”接采集仪“IN-”端子，传感器“GND”与采集仪“GND”共地（若传感器独立供电，需确保两地线可靠连接）。
电流信号：采用“串联方式”，传感器“+”端接外部电源正极，传感器“-”端接采集仪通道“IN+”，采集仪“IN-”接外部电源负极（形成电流回路）；若采集仪内置24V激励，直接将传感器“+”接“IN+”，“-”接“IN-”。
差分输入：传感器“+”接采集仪“IN+”，“-”接“IN-”，传感器“屏蔽层”单端接地（接采集仪外壳或系统地），避免两端接地形成环流。
3. 通讯接口接线
RS485通讯：采集仪“RS485 A”接上位机/模块“A”端，“RS485 B”接“B”端，确保A、B线对应，不可反接；通讯线屏蔽层接地，波特率、地址码需与上位机软件设置一致。
4. 负载或报警输出接线
继电器输出：采集仪“NO”（常开）、“COM”（公共端）接外部报警设备（如蜂鸣器），触发时NO与COM闭合，形成回路。
