在低压断路器的技术参数中，Icm、Icu、Ics、Icw 是衡量短路耐受与分断能力的核心指标，却常常因概念相近被忽略，直接影响断路器在故障场景下的保护可靠性。

前面的大写“I”代表的是电流，也就是这些参数都是电流值，脚标是不同种电流英文的缩写；c：代表的是电流Current或容量Capacity。

以下是这四个技术参数的详细解析与区别：

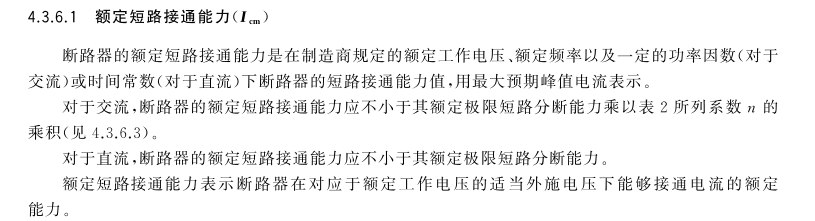

1.Icm：额定短路接通能力（Rated Short-circuit mking cpacity）

含义：指断路器在短路瞬间能够安全闭合的最大瞬时电流峰值。它衡量了断路器在闭合过程中承受短路电流冲击的能力，主要用于评估断路器的动稳定性。

试验：合闸到短路（等于CO的“合—断”，考察的是峰值）；标准要求与Icu维持规定比例关系。

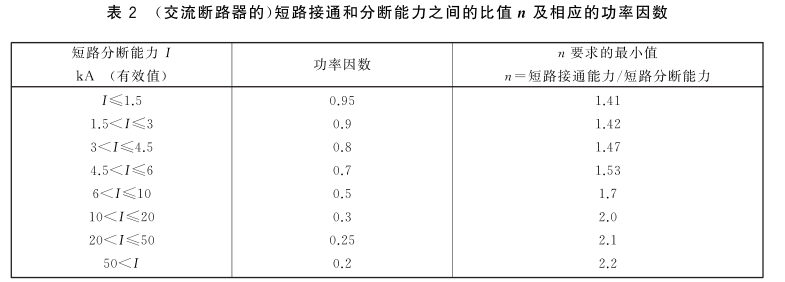

核心特点：短路发生时，电流会先达到一个峰值，再回落至稳态短路电流。在交流系统中，Icm=n×Icu（n由短路回路的功率因素决定，通常为1.5~2.2倍）。

关键意义：如果断路器接通能力不足，短路峰值电流会直接冲坏触头、烧毁内部结构，导致无法分断故障。

2.Icu：额定极限短路分断能力（Rated ultimate short-circuit breaking capacity）

含义：指断路器能分断的最大短路电流值，但分断后可能损坏，不可重复使用。它是断路器在发生最大故障电流时能够安全切断电路的能力。

试验：O-t-CO（分断一次短路电流后检查损伤）。

核心特点：这是断路器的 “极限保命值”—— 只要能成功分断这个电流，哪怕自身报废也符合标准。

应用场景：用于评估断路器应对灾难性短路故障的能力，比如线路短路瞬间产生的峰值电流，通常用于支路断路器，确保极端情况下用于保护系统安全。

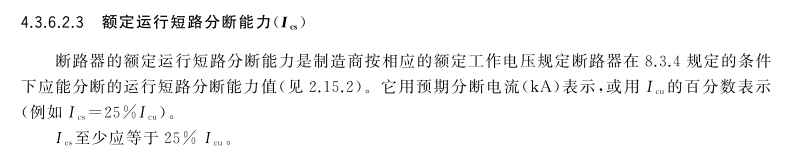

3.Ics：额定运行短路分断能力(Rated service short-circuit breaking Capacity)

含义：指断路器分断短路电流后仍能正常使用的能力。它是Icu的一个百分数，通常为25%、50%、75%或100%。

试验：O-t-CO-t-CO（连续分断两次短路电流），Ics的试验条件更为严格，还需验证脱口特性、工频耐压和温升。

核心特点：分断故障电流后，断路器 “完好无损”，能继续正常工作。Ics最少要≥25%Icu。Ics越高越实用（如家用断路器Ics需≥50%Icu，部分高端断路器可做到Ics=Icu）。

应用场景：对供电连续性要求高的场合（如数据中心、医院），必须关注Ics参数，避免故障后更换断路器导致停电。通常用于干线断路器，确保多次短路故障后仍能正常工作。

4.Icw:额定短时耐受电流（Rated short-time wthstand crrent）

含义：指断路器在保持合闸状态下，能在规定时间（0.05s-0.1s-0.25s-0.5s-1s）承载而不损坏的短时耐受电流值。它是评估断路器的电动稳定性和热稳定性的关键指标，仅B类断路器（如万能式）具备此功能。

试验：合闸通流 t 秒验证电动/热耐受力（无 O/CO 操作）。

核心特点：该参数针对选择性保护设计——当下级线路发生短路时，上级断路器需 “延时不跳闸”，让下级断路器先分断故障，此时上级断路器要在短时间内承受短路电流的热冲击，不被烧毁。

应用场景：配电系统的上下级断路器配合选型时，Icw 是关键参数，直接决定选择性保护能否实现，避免 “越级跳闸” 导致大面积停电。

以上这四个参数中，Icm是电流瞬时值，其它三个参数均为电流有效值。

实际使用时，常常有Icw≤Ics≤Icu≤Icm

这几个参数在断路器中的常见范围：

如：塑壳断路器（MCCB）：多为 A 类，也有 B 类

Icu：≈ 25–100 kA

Ics：≈ 50–100% Icu

Icm（峰值）：≈ 1.5–2.2 × Icu

Icw：多不声明；带短延时的型号常见 10–50 kA / 0.1–0.5 s

框架断路器（ACB）：多为 B 类

Icu：≈ 50–150 kA（常见 65/80/100 kA）

Ics：大量机型 = 100% · Icu

Icm（峰值）：≈ 1.5–2.2 × Icu

Icw：≈ 30–100 kA / 1 s

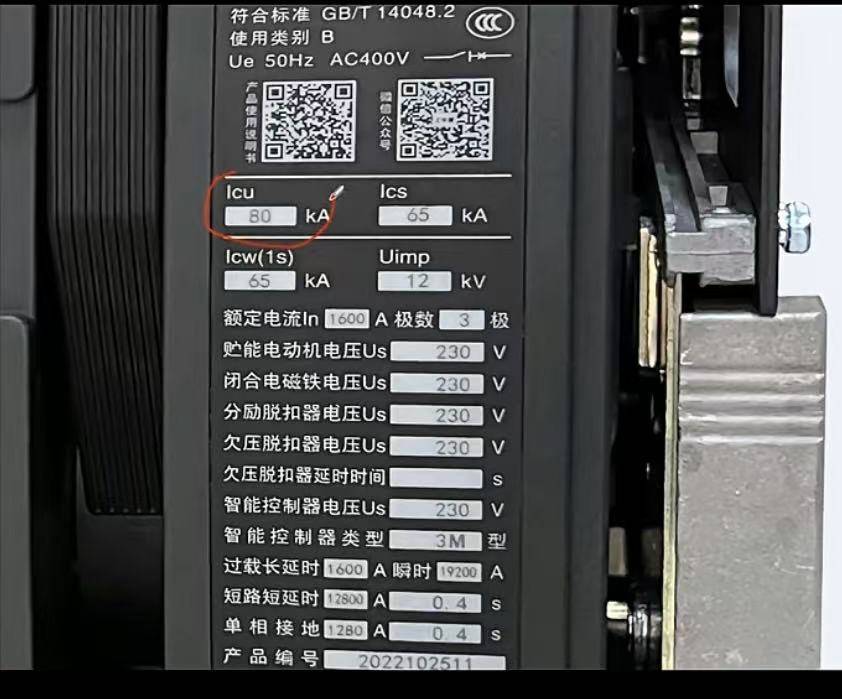

下图是某一框架断路器的参数：

选型关键提醒：

• 对普通民用电网，重点关注 Icu 即可满足基本需求；
• 对工业、商业等连续性供电场景，需同时满足 Ics 与 Icw 要求；
• Icm 无需单独选型，只要 Icu 符合标准，Icm 会按比例满足要求。
