一、引子：一种“不情愿”析氧的电极

在水溶液中通电，绝大多数阳极材料都会“迫不及待”地将水氧化为氧气——这在电化学中被称为析氧反应（Oxygen Evolution Reaction, OER）。然而，有一种电极材料却表现得格外“矜持”：它需要施加比热力学理论值高出1伏以上的电压，才会勉为其难地释放氧气。这种材料就是掺硼金刚石（Boron-Doped Diamond, BDD）电极。

析氧反应的热力学标准电位仅为1.23 V（相对于标准氢电极SHE）。然而，BDD电极的实际析氧电位往往高达2.3 V甚至接近3.0 V。这意味着BDD的析氧过电位超过1V。相比之下，铂电极的析氧电位约为1.6 V，玻碳电极约为2.5 V。BDD电极为何拥有如此之高的析氧电位？这背后的科学原理，正是本文要探讨的核心问题。

二、BDD电极的基本特性

金刚石是碳原子以sp³杂化方式形成的共价晶体，C—C键能极高，化学惰性出众。然而，纯净的金刚石是优秀的绝缘体，电阻率高达10¹⁶ Ω·cm，无法直接作为电极使用。

突破来自于硼元素的掺杂。硼原子比碳原子少一个价电子，当硼原子取代金刚石晶格中的部分碳原子后，会引入空穴载流子，使金刚石转变为p型半导体。随着硼掺杂浓度的提升，BDD的导电性显著增强。研究表明，当硼浓度达到10²⁰ atoms/cm³以上时，BDD可表现出类似金属的导电行为。

正是这种“绝缘体掺硼变导体”的巧妙设计，让金刚石从电化学的旁观者变成了高性能电极材料。而BDD之所以拥有极高的析氧电位，正是源于其独特的材料结构、表面化学和反应路径。

三、析氧电位高的四大机理

机理一：表面缺乏吸附位点——析氧反应的“第一道屏障”

析氧反应并非一步完成，而是需要水分子先在电极表面吸附、脱质子，形成含氧中间体（如OH、O、*OOH），随后这些中间体再相互结合释放氧气。

绝大多数金属氧化物电极表面存在丰富的活性吸附位点，含氧中间体可以稳定地吸附其上，使得析氧反应能够顺利进行。然而，BDD电极的表面截然不同。

金刚石的表面以C—C共价键终结，化学惰性极高，对氧分子的吸附能力极低。研究发现，BDD表面缺乏析氧反应所需的吸附位点。水分子在BDD表面放电产生的羟基自由基（·OH）并非像在其他电极上那样被牢牢吸附，而是以“准自由态”的形式存在于电极表面附近。

这种“无处可吸附”的状态，使得析氧反应的关键步骤——含氧中间体的形成与转化——变得极为困难。析氧反应被显著抑制，这正是BDD析氧过电位极高的核心原因之一。

机理二：羟基自由基的“非吸附”路径——析氧与氧化的分流

BDD电极上水分子放电的产物是羟基自由基（·OH）。Marselli等人在1 M高氯酸溶液中的电解实验证实了BDD电极上羟基自由基的生成。

羟基自由基的形成是析氧反应的速率决定步骤。然而，在BDD电极上，事情出现了一个关键的分叉：

在活性电极（如Pt、IrO₂）上，·OH被强烈吸附，随后进一步氧化为O和OOH，最终释放O₂，电极表面得以再生。

在BDD这类非活性电极上，·OH与电极表面的相互作用极弱，以“自由”或“准自由”状态存在。

这些自由的·OH具有极高的氧化能力（标准电位约为2.38 V vs. SHE），它们不会立即转化为氧气，而是倾向于直接氧化溶液中存在的有机物。只有当溶液中没有更易氧化的物质时，这些·OH才会通过相互结合等方式缓慢地生成氧气。

换言之，BDD电极的高析氧电位，本质上是因为它将本该用于析氧的能量，转化为了生成高活性·OH自由基的能力。析氧反应在BDD上被“推迟”了，而·OH介导的氧化反应则获得了优先权。

机理三：sp²杂化碳的氧化与表面钝化

商用BDD电极并非完美的单晶金刚石，其晶界和缺陷处往往含有少量sp²杂化的石墨相碳。

研究发现，在阳极极化过程中，这些sp²碳会被逐渐氧化为CO或CO₂。这一表面改性过程会改变电极的活性，进一步提高析氧和析氢反应的过电位。

换言之，BDD电极在电解过程中会发生一种“自我钝化”：表面微量的非金刚石相被氧化去除后，电极表面变得更加“金刚石化”，化学惰性更强，析氧反应的能垒也因此进一步提高。

机理四：硼掺杂浓度的“双刃剑”效应

硼掺杂浓度对BDD的析氧电位有着微妙而重要的影响。

一方面，适量的硼掺杂引入空穴载流子，使电极获得必要的导电性。但另一方面，过多的硼掺杂会导致析氧过电位下降。

其原因在于：硼原子半径大于碳原子，过量掺杂会导致金刚石晶格膨胀，产生拉伸应力，同时引入更多sp²杂化相等杂质相。这些结构缺陷会破坏金刚石晶格的完整性，降低电极的化学惰性，从而削弱其对析氧反应的抑制能力。因此，BDD电极的制备需要在导电性和高析氧电位之间寻找微妙的平衡。

补充机理：表面终端的影响

BDD电极的表面终端（termination）也显著影响其电化学窗口。研究表明，氢终端的BDD表面比氧终端具有更宽的电化学窗口。这是因为不同的表面终端改变了电极表面的电子状态和对水分子的吸附能力，进而影响了析氧反应的动力学壁垒。

四、数据说话：BDD与其他电极的对比

下表汇总了常见阳极材料在酸性介质中的析氧电位数据：

更精细的实验数据显示，不同硼碳比（B/C）制备的BDD电极，其析氧电位存在明显差异：

（数据来源：屏东科技大学研究）

值得一提的是，BDD电极在水溶液中的稳定电化学窗口可达3.5 V以上，远超传统玻碳电极（约2.5 V）和铂电极（约1.5 V）。这直接得益于其极高的析氧电位和析氢过电位。

五、高析氧电位的应用价值

BDD电极极高的析氧电位不仅仅是一个学术指标，它带来了实实在在的应用优势。

在废水处理领域，高析氧电位意味着在电解过程中，电能可以更多地用于生成强氧化性的·OH自由基（氧化电位约2.8 V），而非浪费在析氧副反应上。这使得BDD电极能够高效降解传统方法难以处理的有机污染物。

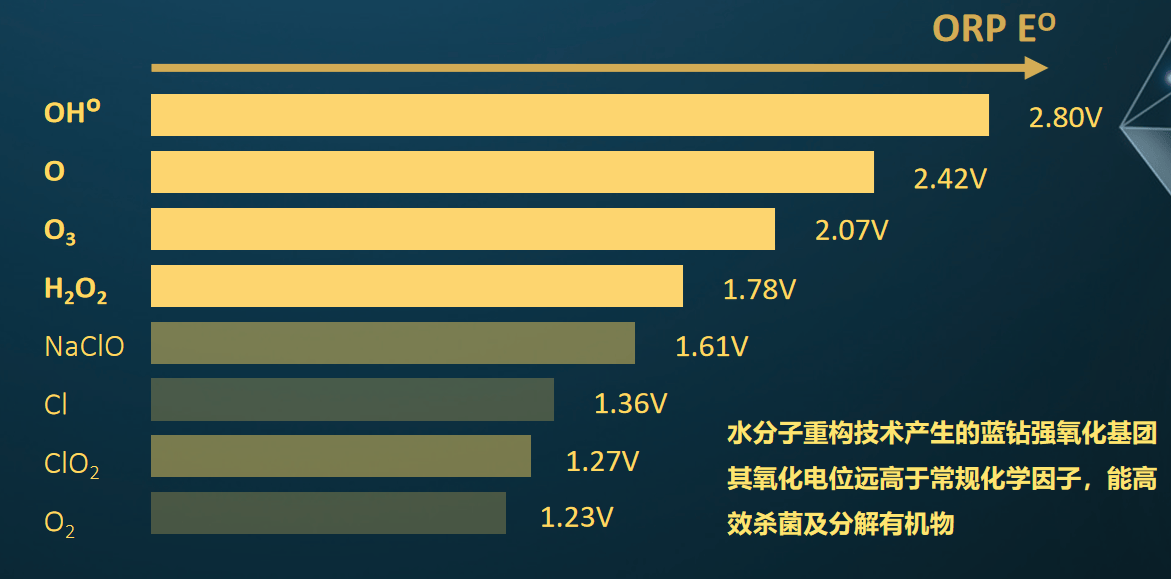

图1：氧化还原电位图一图源蓝钻科技

在电化学合成领域，宽电化学窗口使得研究者可以在高电位下研究那些在常规电极上无法实现的氧化还原反应。

在极端环境应用中，BDD电极的化学稳定性和高析氧电位使其能够在强酸、强碱、高盐环境中长时间稳定运行——这是绝大多数金属和金属氧化物电极无法做到的。

【补充说明】

蓝钻芯

蓝钻芯材料相较于目前为数不多的BDD材料的制备，具有更严苛的工艺流程及质量标准，是BDD中的佼佼者。

“蓝钻芯”凭借其出色的综合性能，不仅在价值和品质上能够媲美天然蓝钻，更是在材料科学领域树立了新的标杆。

作为材料界的王者，蓝钻芯展现出一系列令人赞叹的卓越特性：

其半导体材料的禁带宽度高达5.5eV，处于行业领先水平；

其超宽的电化学窗口更是铂金的 2 倍，展现出超强的电化学活性；

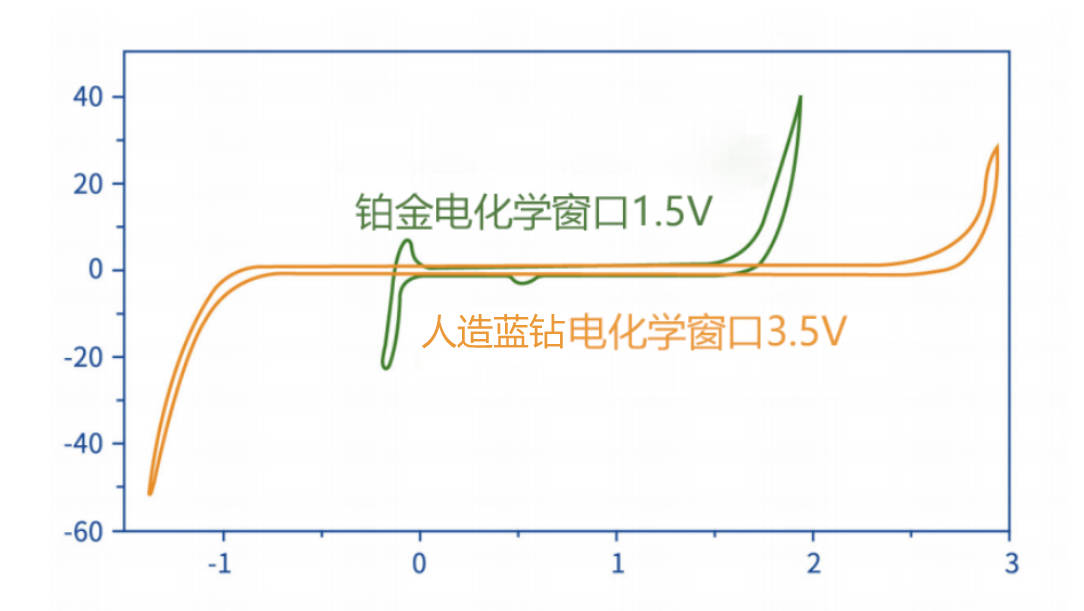

图2：蓝钻芯材料电化学窗口一图源蓝钻科技

在室温条件下，它的导热系数是铜的5倍，具备极为出色的导热能力；

而在硬度方面，蓝钻芯是刚玉的10倍，表现出极高的耐磨性。

除此之外，该材料还具备出色的耐腐蚀性、抗辐射能力和良好的生物相容性等多重优势。此外，经过十余年技术积累与技术攻关，蓝钻芯已具备超大面积生长能力，同时在纳米晶成核技术的加持下，使得蓝钻芯材料具有纳米颗粒的尺寸效应、表面效应、量子效应和界面效应等，在力学、电学、光学等方面表现出了常规材料不具备的性能，使其成为众多高科技应用的理想选择。

图3：蓝钻芯材料一图源蓝钻科技

六、总结

BDD电极之所以拥有远高于常规电极的析氧电位，其本质原因可以归结为四点：

第一，表面缺乏吸附位点。 金刚石表面的化学惰性使得析氧反应所需的含氧中间体无法有效吸附，反应被显著抑制。

第二，羟基自由基的非吸附特性。 BDD上生成的·OH以“准自由态”存在，优先氧化有机物而非转化为氧气，从根本上改变了反应路径。

第三，表面sp²碳的氧化钝化。 电极表面非金刚石相的氧化去除进一步增强了表面的化学惰性。

第四，硼掺杂浓度的精妙平衡。 适当的掺杂赋予导电性，而过量掺杂则会因晶格畸变和杂质相而降低析氧过电位。

正是这些因素的协同作用，使得BDD电极在众多电极材料中脱颖而出，成为目前已知析氧电位最高、电化学窗口最宽的电极材料之一。从某种意义上说，BDD电极的“不情愿”析氧，恰恰是它最为珍贵的品质——因为它把宝贵的电能，留给了更有价值的化学反应。
