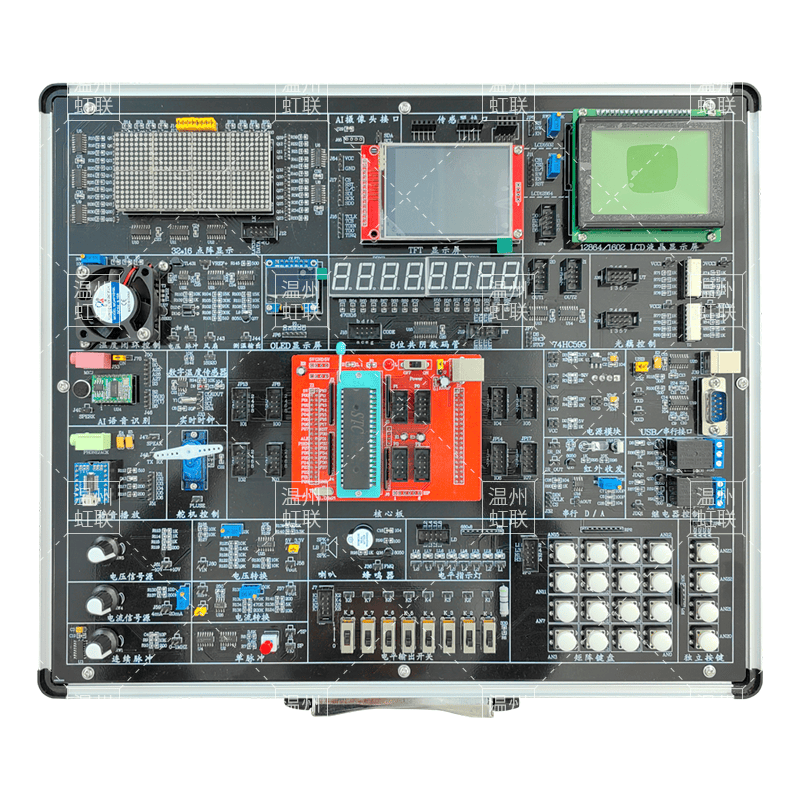

HL-XM24项目化单片机嵌入式教学实验系统

温州虹联科教设备有限公司

项目化单片机嵌入式教学实验系统，项目化单片机嵌入式教学实验系统实训设备，项目化单片机嵌入式教学实验系统实训设备教学平台实

本系统是为项目化单片机嵌入式实验教学专属设计,注重8/32位嵌入式单片机实际应用,适合各类微控制器、电子设计、物联网等相关课程的教学实验需求，

核心处理器可选择配置 ：STC12C5A60S2、AVR、STM32F103VET6 、STM32F407、PIC16、STC8H8K64U、DSP28335等,出厂配置STM32F103VET6核心系统和STC12C5A60S2核心系统。

系统硬件完全开放式设计，各个小模块都可以独立使用，来完成嵌入式单片机的基础实验，然后多模块组合完成各种嵌入式单片机实际应用项目，创意无限。

一、系统特性

1、项目化设计理念：系统设计多个和实际应用切合的模块，可任意组合成各种应用场景，培养学生的综合设计能力。

2、外设资源丰富：本系统上可以实现几十个基础实验实训项目。

3、灵活性、扩展性强：可以无限拓展各种应用模块，通过灵活组合，可以实现一个综合性项目的设计。

4、兼容性强：兼容多种核心处理器，包括STC12C5A60S2（标配）和STM32F103VET6,选配AVR、STM32F407、PIC16、STC8H8K64U、DSP28335等,各核心模块统一尺寸，统一接口，共用一块实验底板。

5、配置完整：嵌入式系统配置好Jlink仿真器，单片机系统配置好专用仿真器或下载器。

二、硬件资源配置(一下硬件集成在一个主板上,不采用外部扩展方式,方便实验室管理)

1) 8个流水灯

2) 2个单脉冲按钮

3) 8个电平开关

4) 2个4位数码管 带驱动

5) 4个独立按键

6) 4X4矩阵键盘

7) 1个32X16点阵

8) LCD1602液晶

9) LCD12864液晶

10) 0.96寸OLED模块

11) 2.8寸TFT彩屏（SPI）模块

12) 温度闭环控制模块（测温、加热和风扇控制）

13) AI语音识别模块

14) 语音播放模块

15) 1路DS18B20模块

16) 1路直流电机（风扇）

17) 1路舵机控制

18) 2路继电器

19) 1路DB9串口（公）

20) USB转串口模块

21) PCF8563实时时钟模块

22) 无源蜂鸣器

23) 电压转换模块

24) 电流转换模块

25) 电压源-10V-10V

26) 电流信号源4mA-20mA

27) 连续脉冲（0—1MHz）模块

28) 红外发射模块

29) 红外接收模块

30) 串行DA TL5615模块

31) 74HC595串并转换模块

32) 光藕控制模块8输入，8输出

33) 一个8欧喇叭

34) 通用传感器接口(可配多种常用传感器,温度、湿度、气敏、热敏、光敏、压敏、人体红外、速度、雨滴和指纹等等）

35) AI摄像头和接口

36) 3V3/5V/+12V/-12V/GND电源引出

37) 双排40芯核心板扩展接口

38) 一批设备里送一套STC8H8K64U、PIC16以及DSP28335核心系统，并配套好仿真下载器。

三、软件配置

1、通用 KEIL 软件环境，支持汇编和 C 语言的编程、编译、链接和源程序级调试和在线下载。

2、在线下载软件：STC_ISP_V479。

3、MGCS 工业组态软件。

4、C 语言编程嵌入式单片机应用设计例程。

5、MGCS 工业组态软件与单片机接口例程

四、基础实验

单片机部分实验

1、流水灯测试

2、单片机IO口应用实验1_ (IO输入输出)

3、单片机IO口应用实验2_ (工业顺序控制)

4、数码管显示

5、矩阵键盘显示

6、LCD1602液晶显示

7、内部ADC电压采集

8、内部串行DA转换实验

9、串口通信实验

10、电子音响实验

11、LCD12864液晶显示

12、OLED模块显示

13、PCF8563串行实时时钟应用实验

14、DS18B20温度显示

15、继电器控制

16、语音播放测试

17、红外发送接收测试

18、红外解码测试

19、32*16点阵测试

20、TFT彩屏模块测试

21、AI语音控制

22、舵机控制

23、频率计的设计

24、温度闭环控制实验

嵌入式部分实验

1、LED 闪烁实验

2、蜂鸣器实验

3、SysTick时钟实验

4、RCC系统时钟实验

5、按键实验

6、静态数码管显示

7、外部中断

8、定时器

9、PWM呼吸灯实验

10、串口通信实验

11、printf 输出实验

12、LCD1602显示

13、IIC(24C02)实验

14、DS18B20温度测量

15、内部ADC实验

16、待机唤醒实验

17、内部RTC 时钟实验

18、窗口看门狗实验

19、 独立看门狗实验

20、DMA-DAC

21、输入捕获实验

22、8个数码管显示

23、OLED屏显示

24、LCD12864液晶显示

25、双色点阵

26、DS1302时钟

27、PCF8591 AD/DA转换

28、TFT彩屏显示

29、计算器实验

30、万年历

31、步进电机

32、直流电机

33、SD卡模块

34、红外遥控接收

35、μC/OS-II入门实验

五、项目设计（一批设备里配齐一套满足下列项目设计的全部硬件）

1、智能密码锁

2、智能家居控制（语音+红外控制灯，电机）

3、万年历

4、智能表（频率计，电压表，电流表）

5、信号发生器

6、广告屏

7、温度闭环控制

8、地铁报站系统（语音+显示）

9、简易计算器

10、智能触屏控制设计

11、火灾报警自动喷淋系统

12、环境自动灯控系统

13、汽车倒车雷达

14、智能电子称

15、无线通信控制系统

16、汽车智能雨刮器

17、流量液位控制系统。

18、智能颜色识别系统设计

19、智能标识识别控制

20、智能人脸识别设计

21、AI摄像头应用实验

六、系统配置表

附：使用本实验箱需配套仪器仪表:电脑、万用表和示波器等
