本期继续为大家带来台达 AC-148 A CRPS 通用冗余电源转接笼拆解。这款产品同样是双路 CRPS 热插拔插槽设计，支持双模块 1+1 冗余热插拔，原生兼容台达旗下 300W/550W/650W/800W 四款 CRPS 电源模块，并自带ATX、EPS、SATA、大 4D 标准供电输出线束，可一站式解决多终端设备供电适配难题。

下面我们将从产品外观、尺寸重量、线束规格，深入剖析内部 PCBA 结构、功率电路、用料方案，清晰展示台达工业级冗余供电设备的硬件堆叠、散热、可靠性防护设计细节。

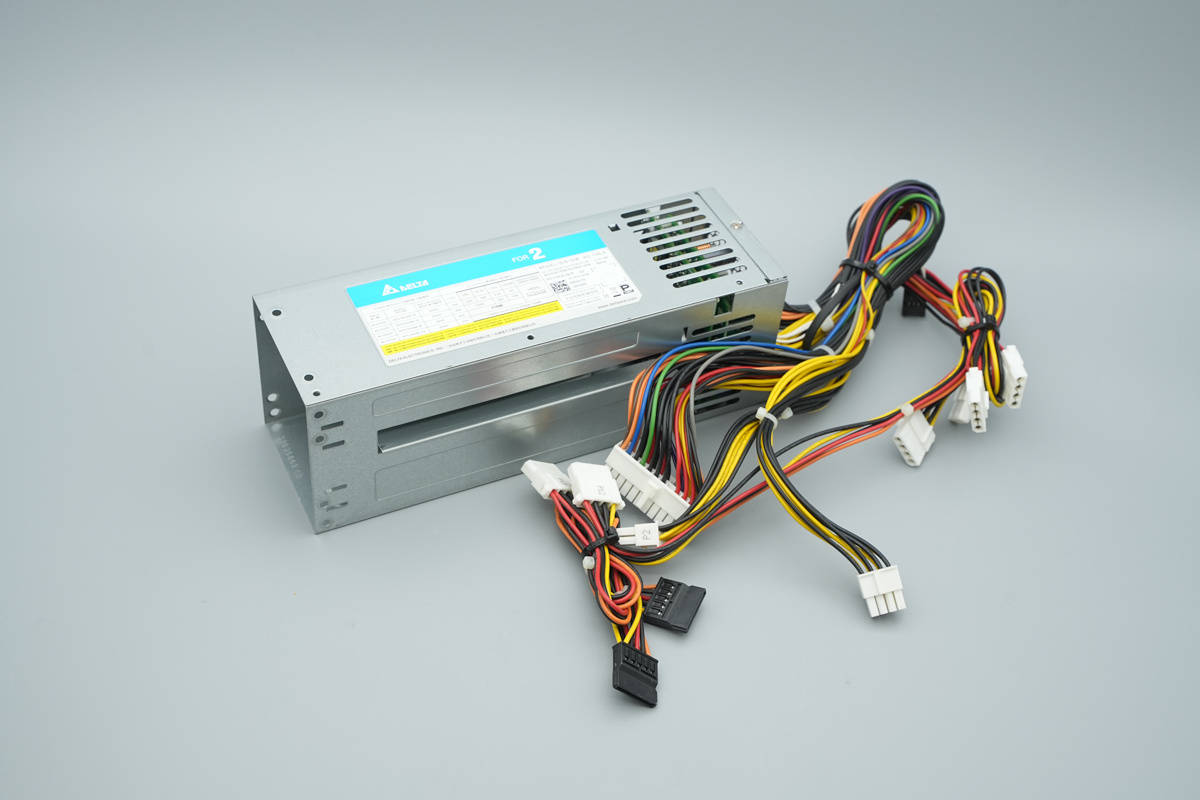

台达 CRPS 通用冗余电源笼外观

台达 CRPS 通用冗余电源笼采用全金属外壳，对应 PCBA 模块区域做了格栅散热设计，同时自带EPS、SATA、大 4D 标准供电输出线束。

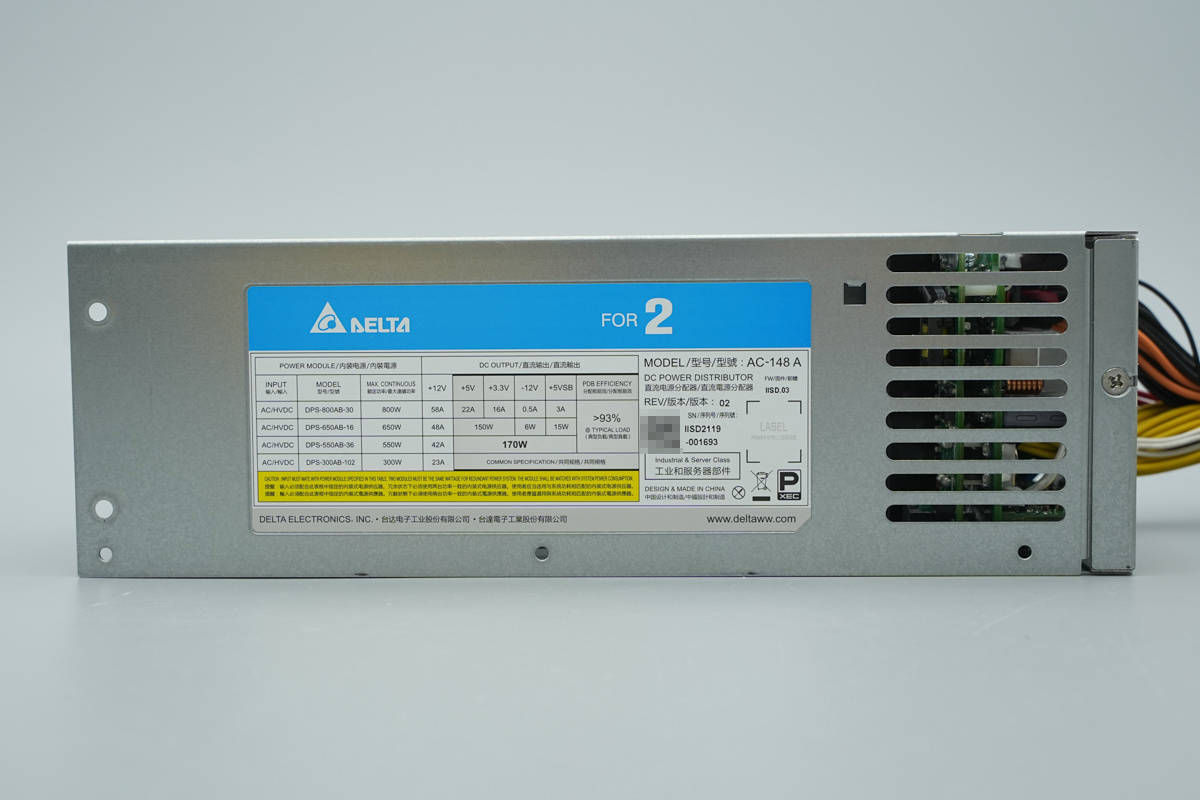

机身顶部贴有台达 CRPS 通用冗余电源笼铭牌。

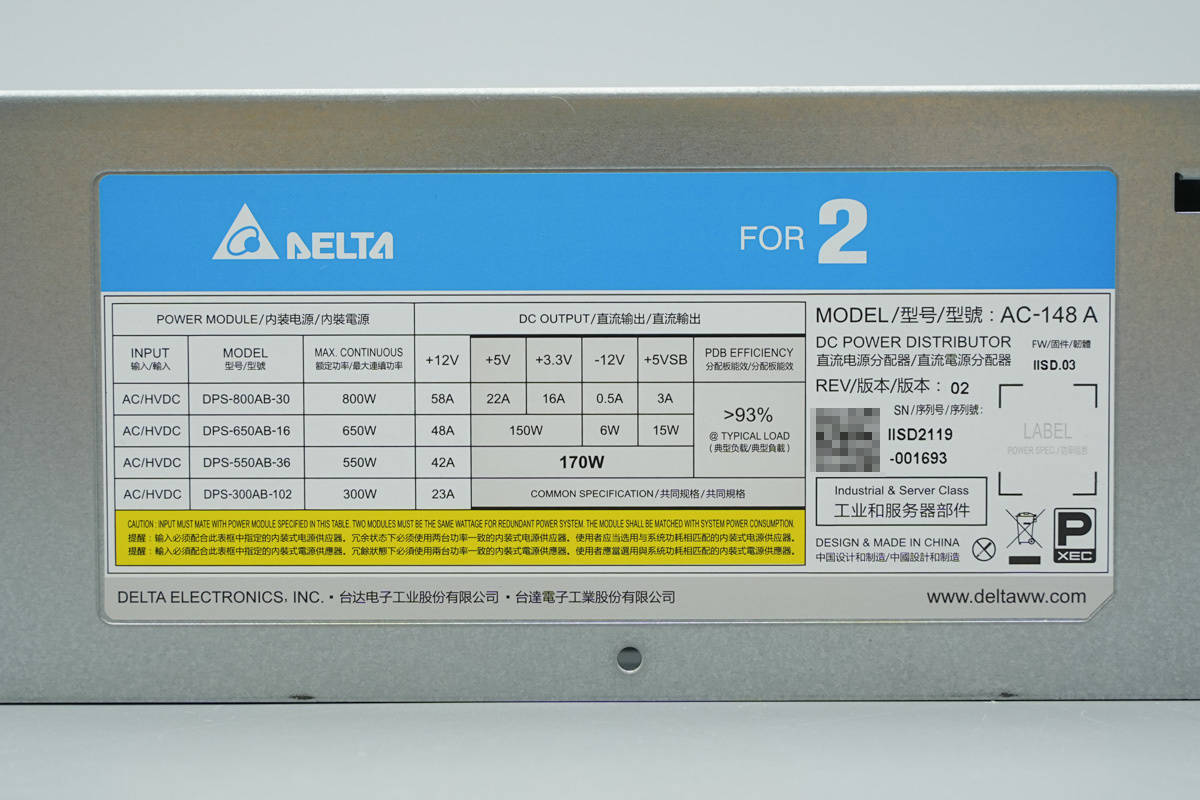

产品铭牌特写

型号：AC-148 A

内装台达 800W 电源输出：

+12V⎓58A、+5V⎓22A、+3.3V⎓15A、-12V⎓0.5A、+5VSB⎓3A

内装台达 650W 电源输出：

+12V⎓48A、+5/3.3V 总功率 150W、-12V 6W、+5VSB 15W

内装台达 550W 电源输出：

+12V⎓42A、+5/3.3V、-12V、+5VSB 总功率 170W

内装台达 300W 电源输出：

+12V⎓23A、+5/3.3V、-12V、+5VSB 总功率 170W

分配板能效：＞93%

制造商：台达电子工业股份有限公司

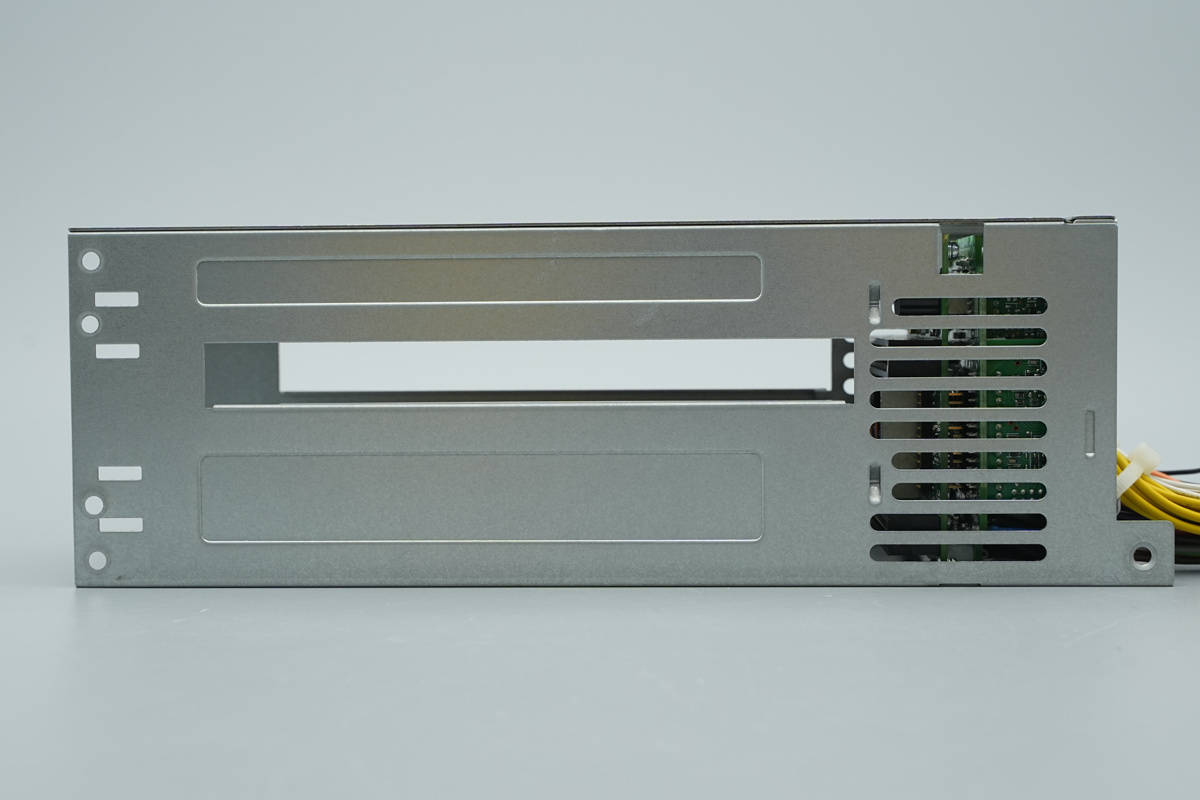

两侧中心区域开孔以及设计有向内的支撑板，用于支撑上层的 CRPS 服务器电源。

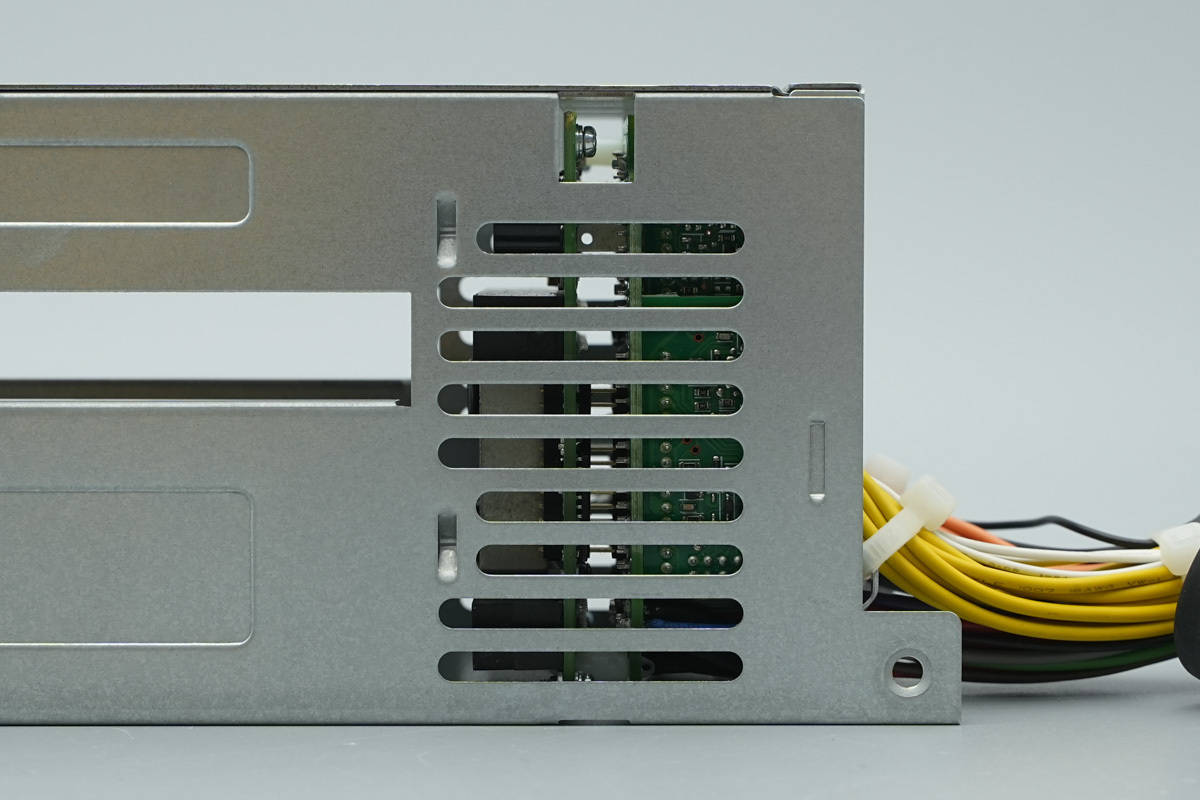

对应PCBA模块区域做了格栅散热孔。

产品搭载双路 CRPS 热插拔插槽，支持 1+1 冗余供电架构，可单路或双路并联搭载台达旗下300/550W/650W/800W四款 CRPS 服务器电源模块。

关于CRPS、2U等 AI 算力场景下的技术术语，此前以做过相关科普。

相关阅读：一文读懂什么是CRPS、1U和2U

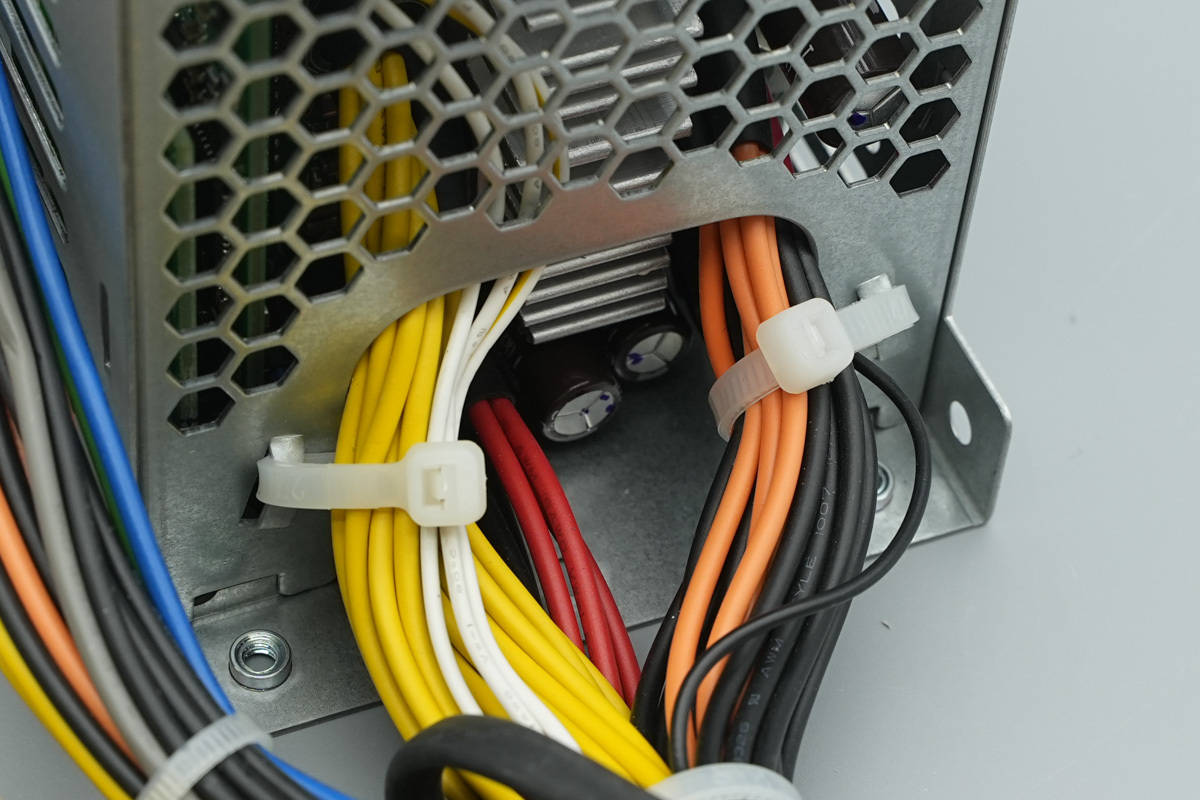

输出线组使用束线带与外壳捆绑固定。

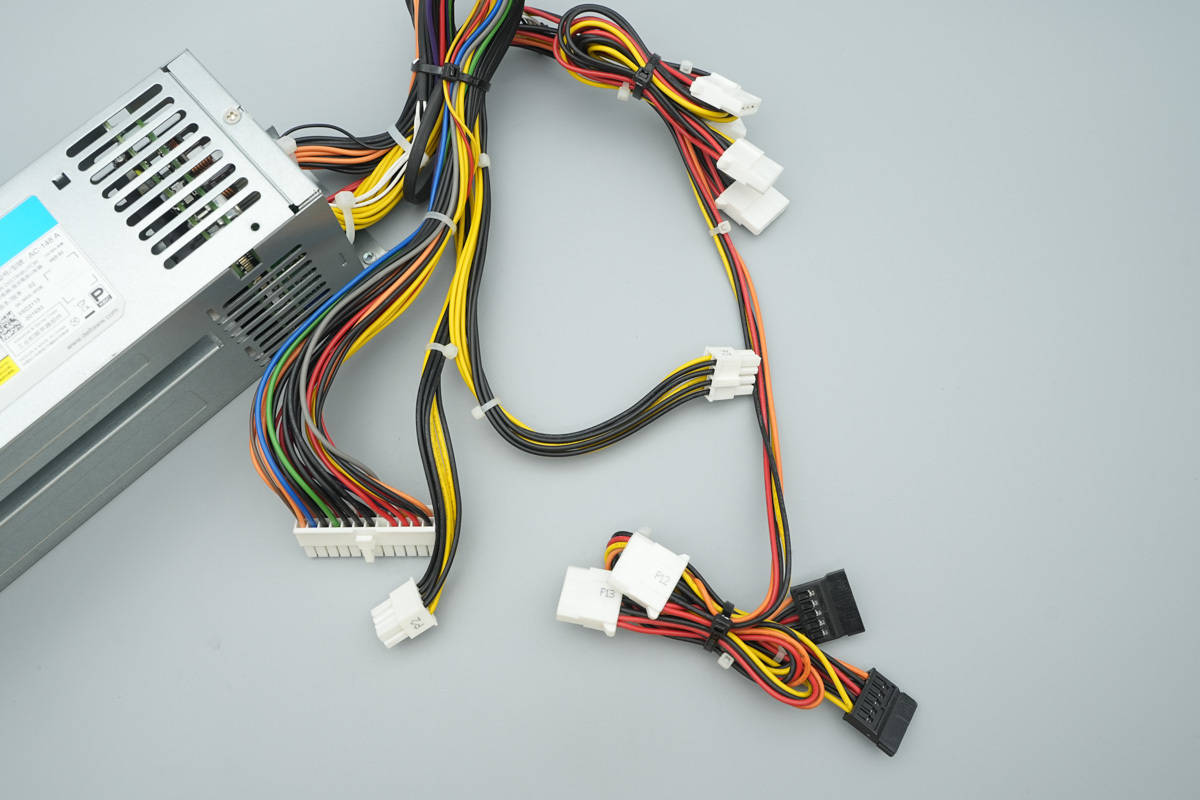

电源笼输出端配备 ATX、EPS、SATA、大 4D 标准供电输出线束。

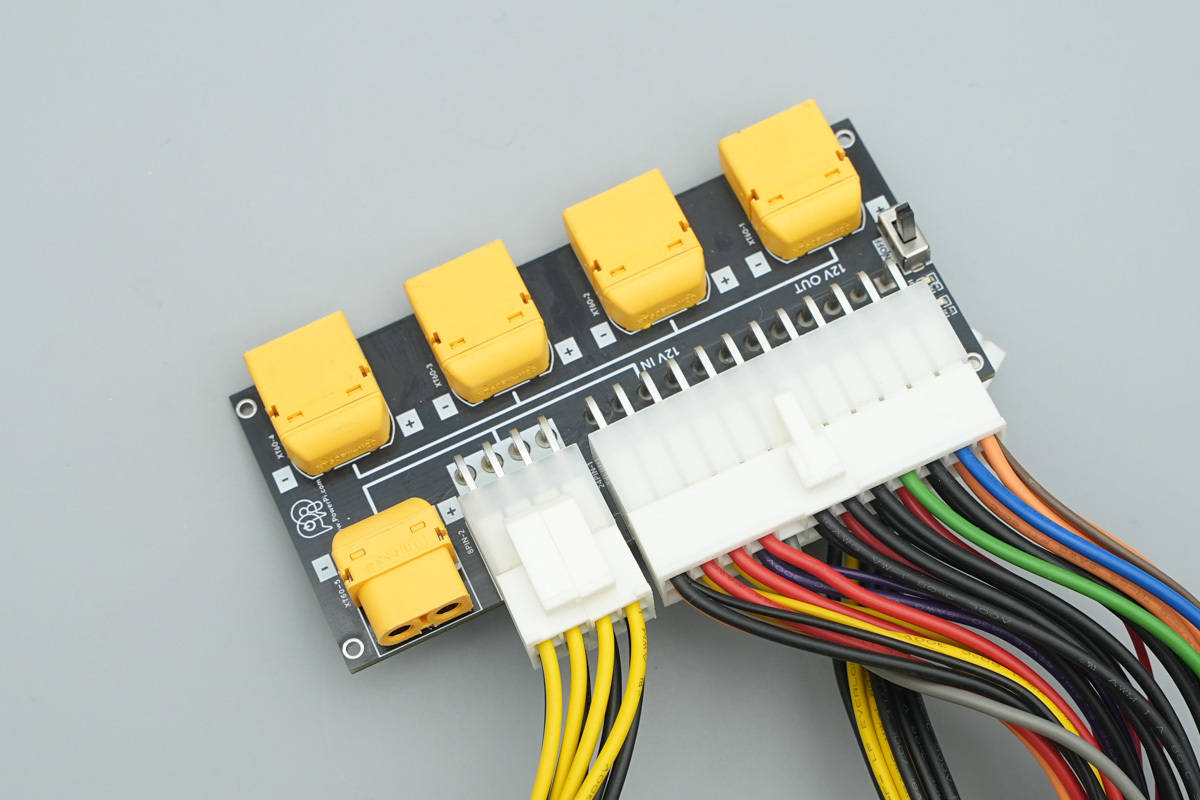

PowerPi全新推出P480X ATX 12V电源转接板， ATX、EPS线束端子均可连接该板实现四路XT60 12V接口输出。

相关阅读：新品速递，PowerPi P480X电源转接板登场

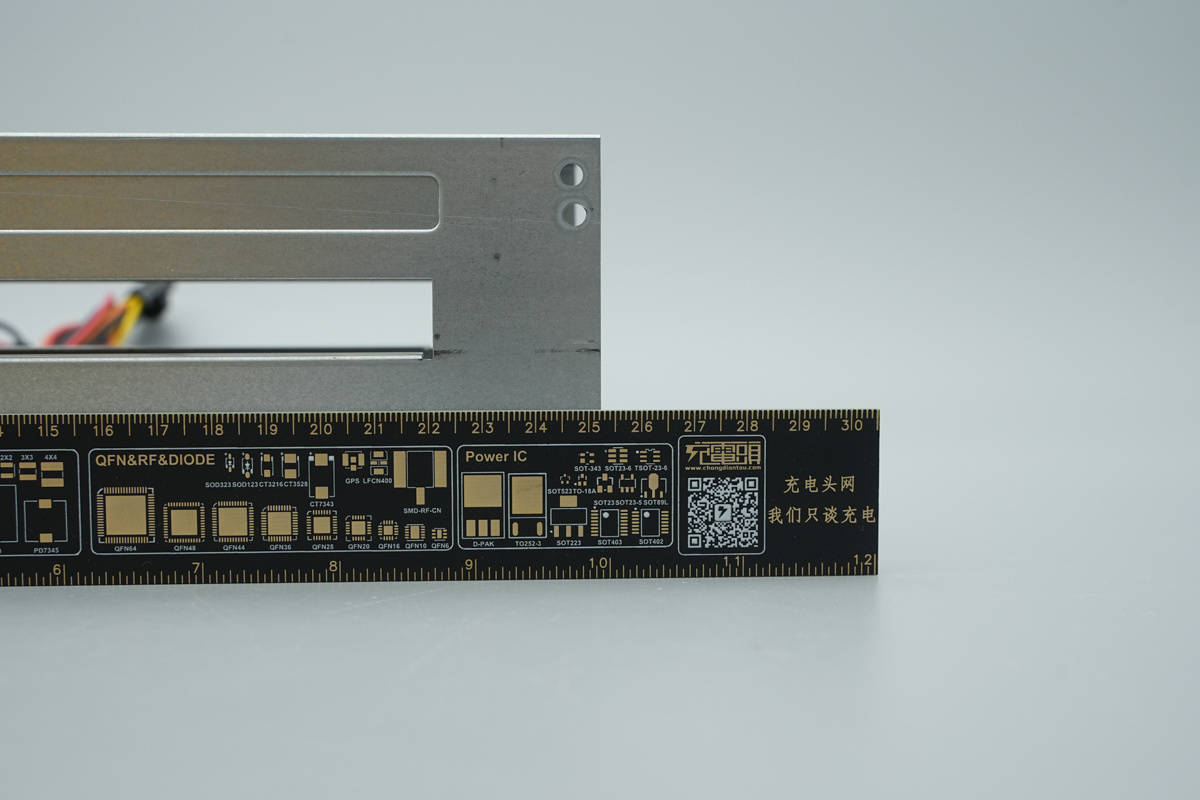

测得电源笼机身长度约为25.2cm。

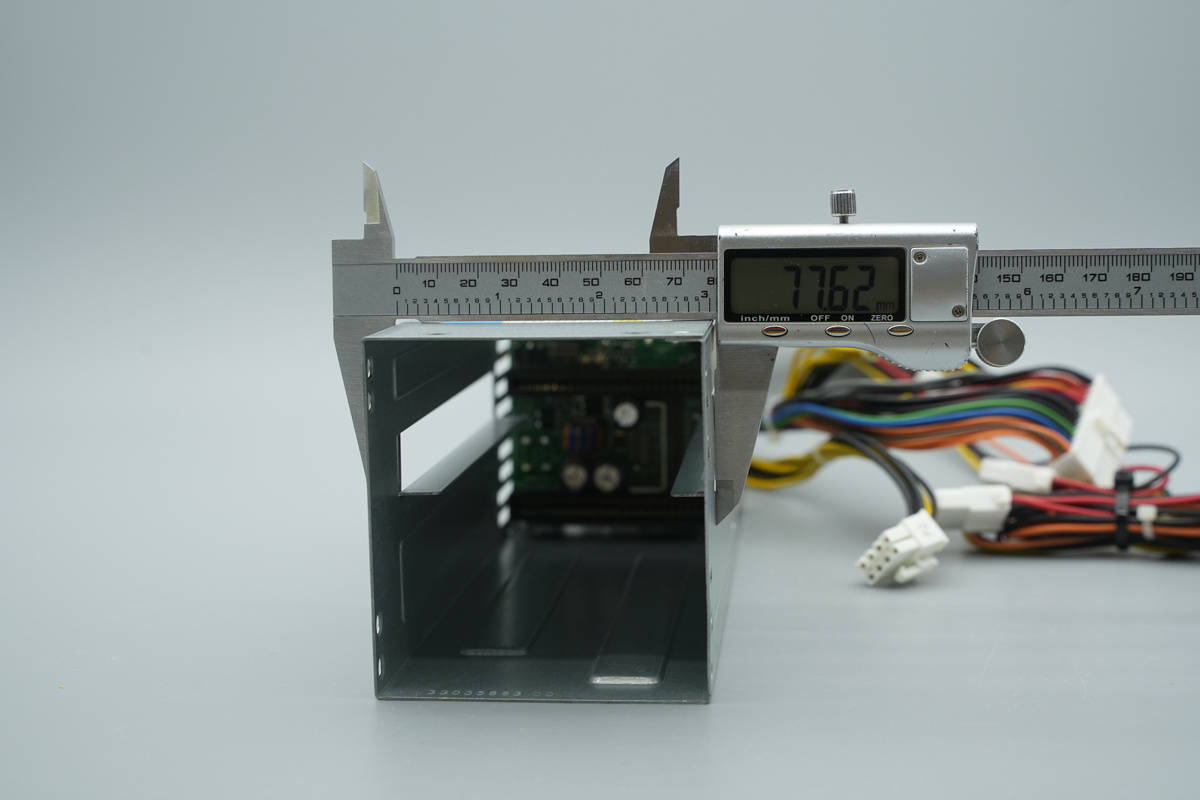

宽度为77.62mm。

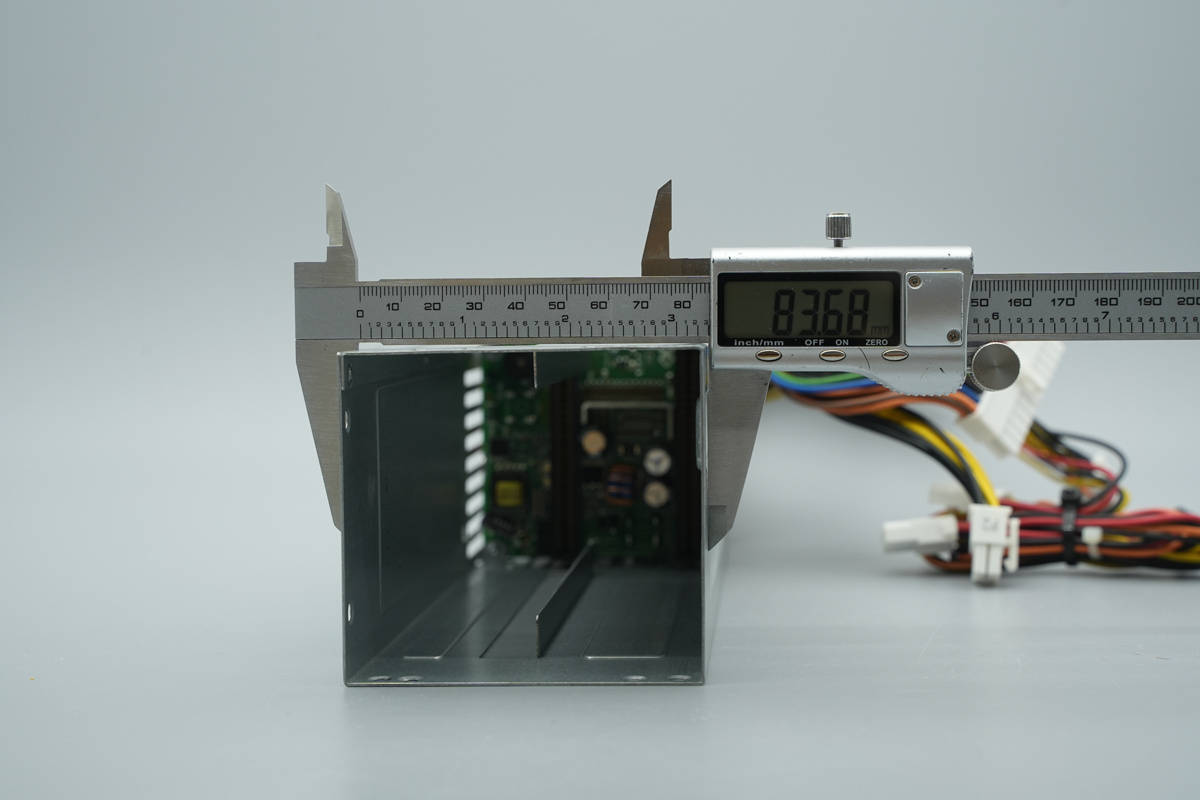

高度为83.68mm。

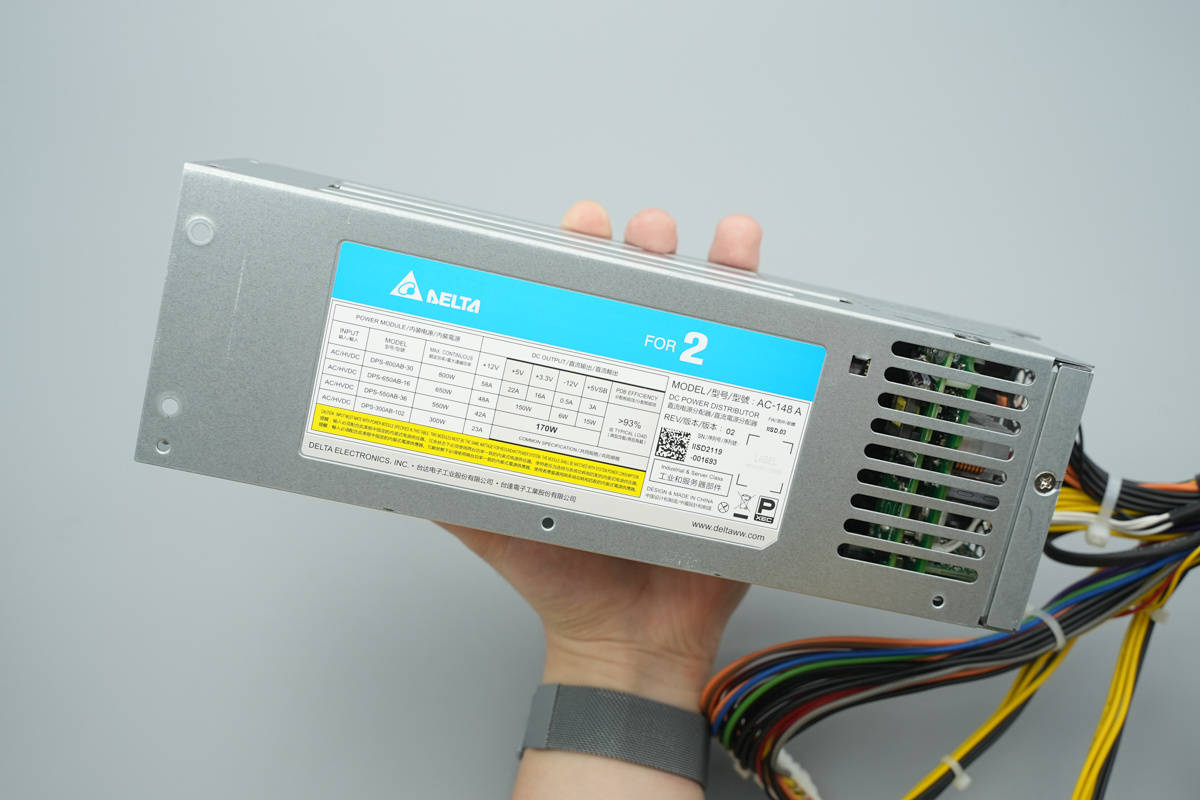

电源笼拿在手上的大小直观感受。

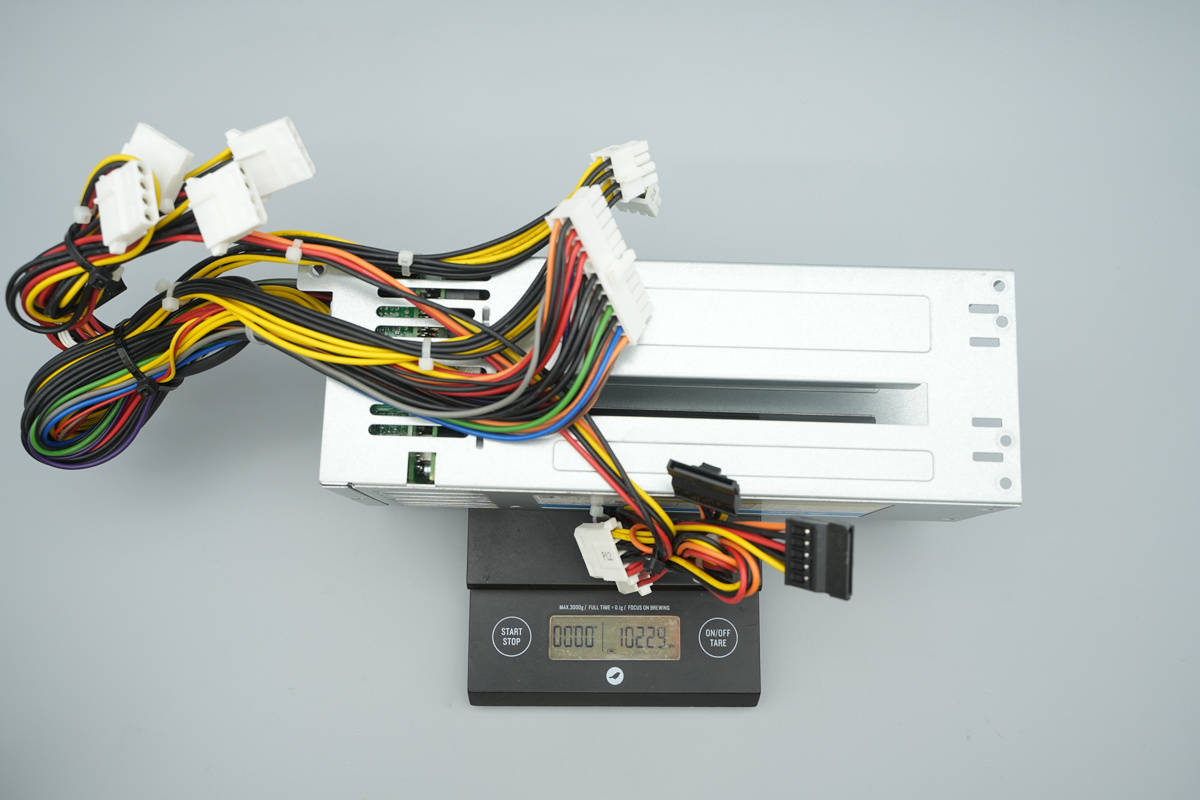

另外测得产品整机重量约为1023g。

台达 CRPS 通用冗余电源笼外观

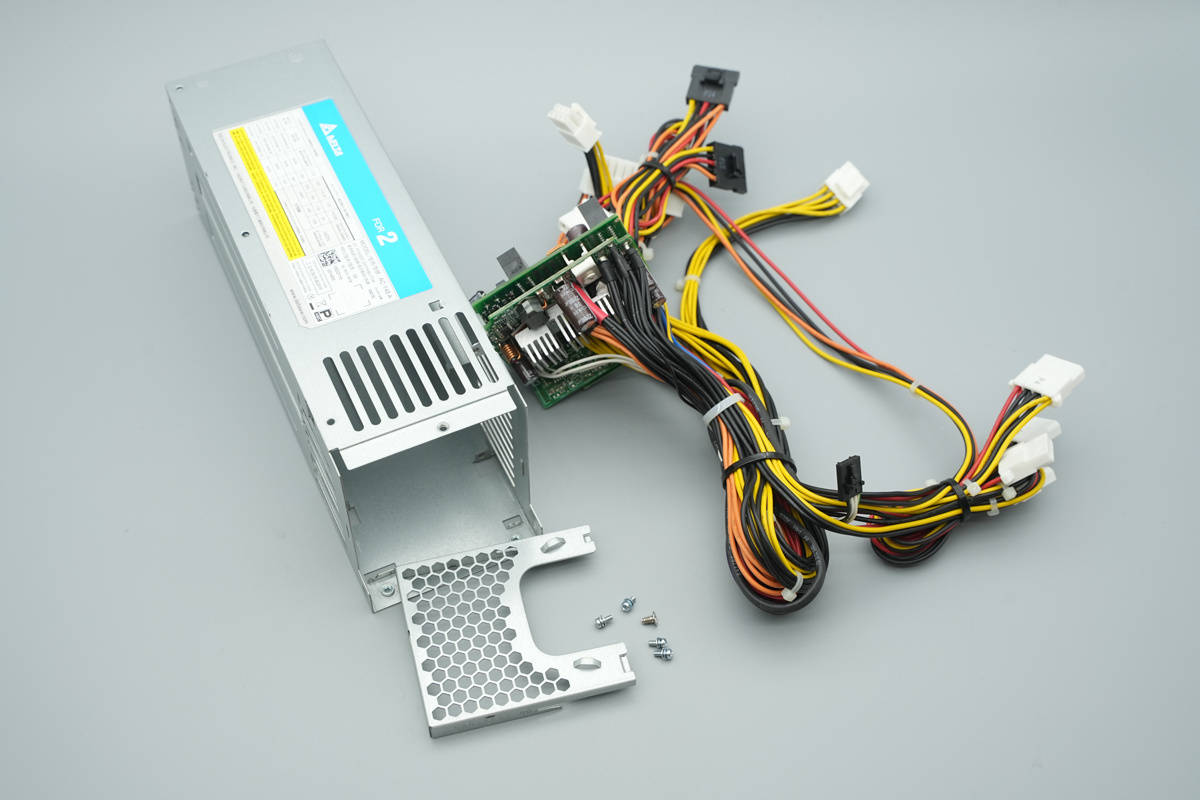

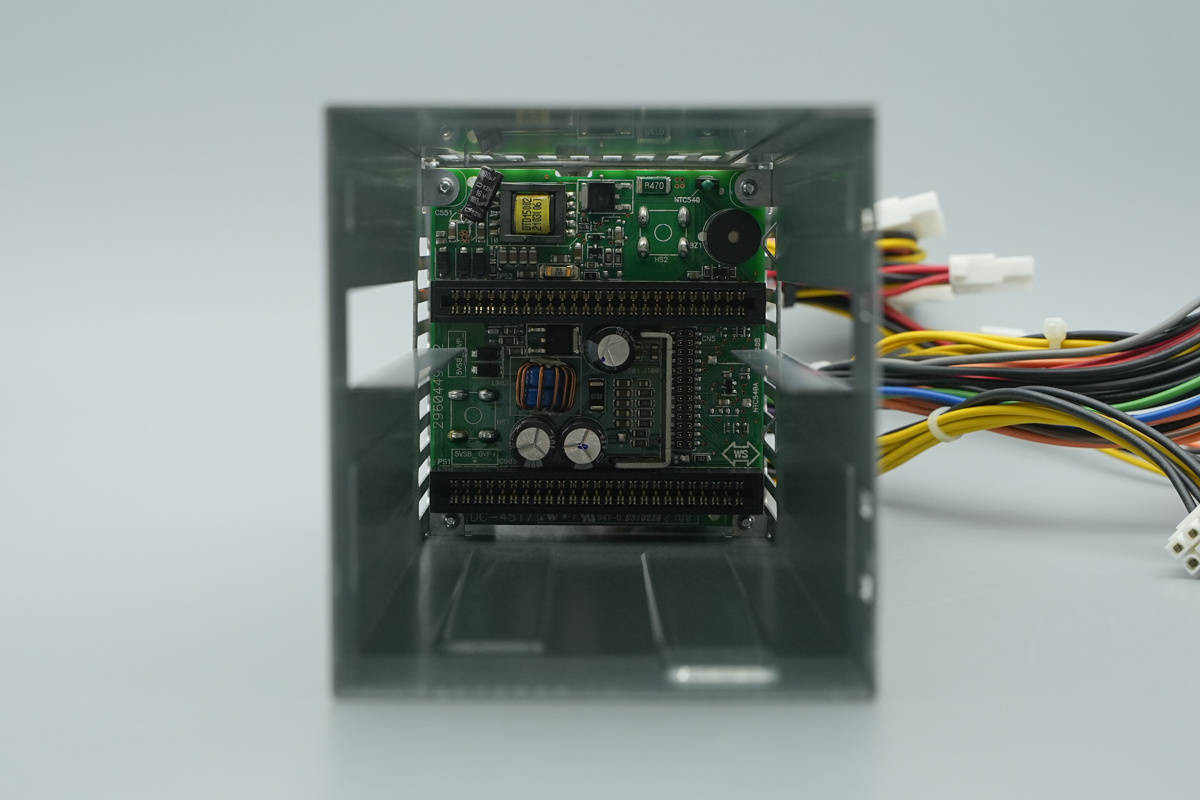

拆掉端部螺丝打开外壳取出内部PCBA模块。

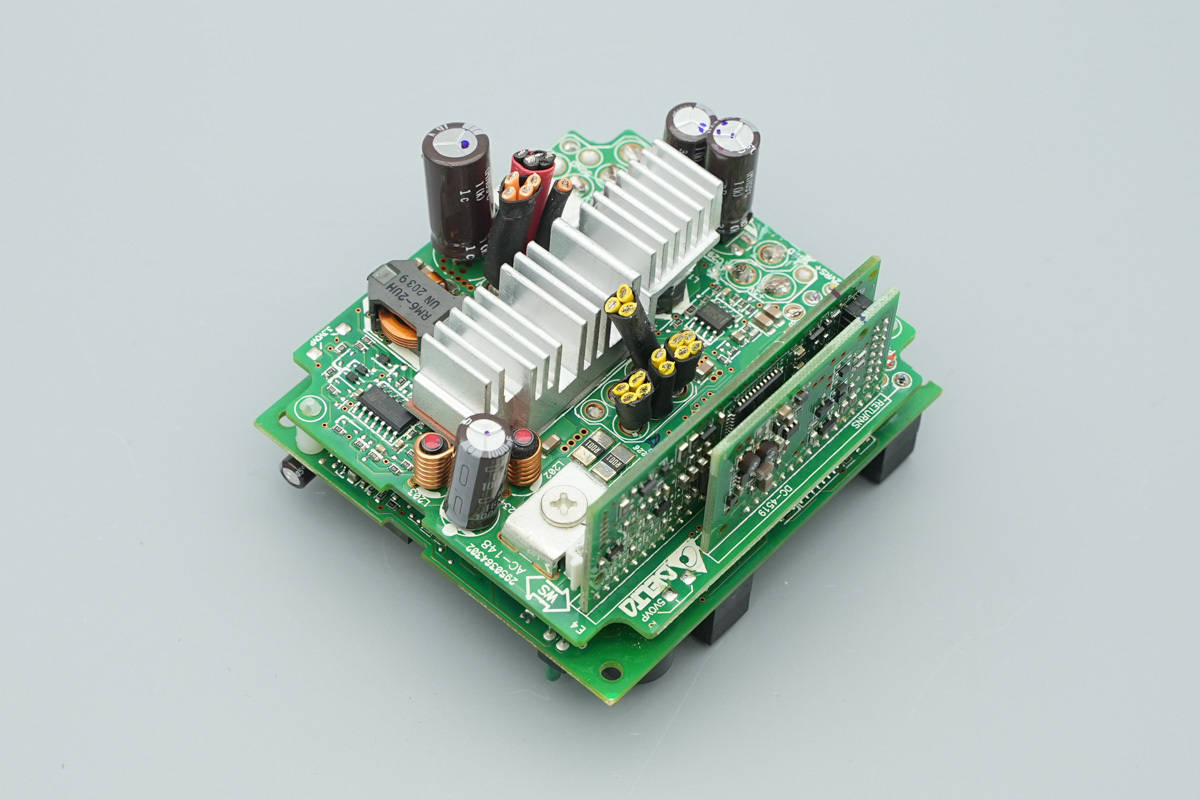

PCBA模块采用前后双板堆叠结构设计，对角处设有金属支撑固定柱，输出线焊接处外套绝缘管。

此外背板中心功率器件区域覆盖散热板，侧边额外焊接两块小板。

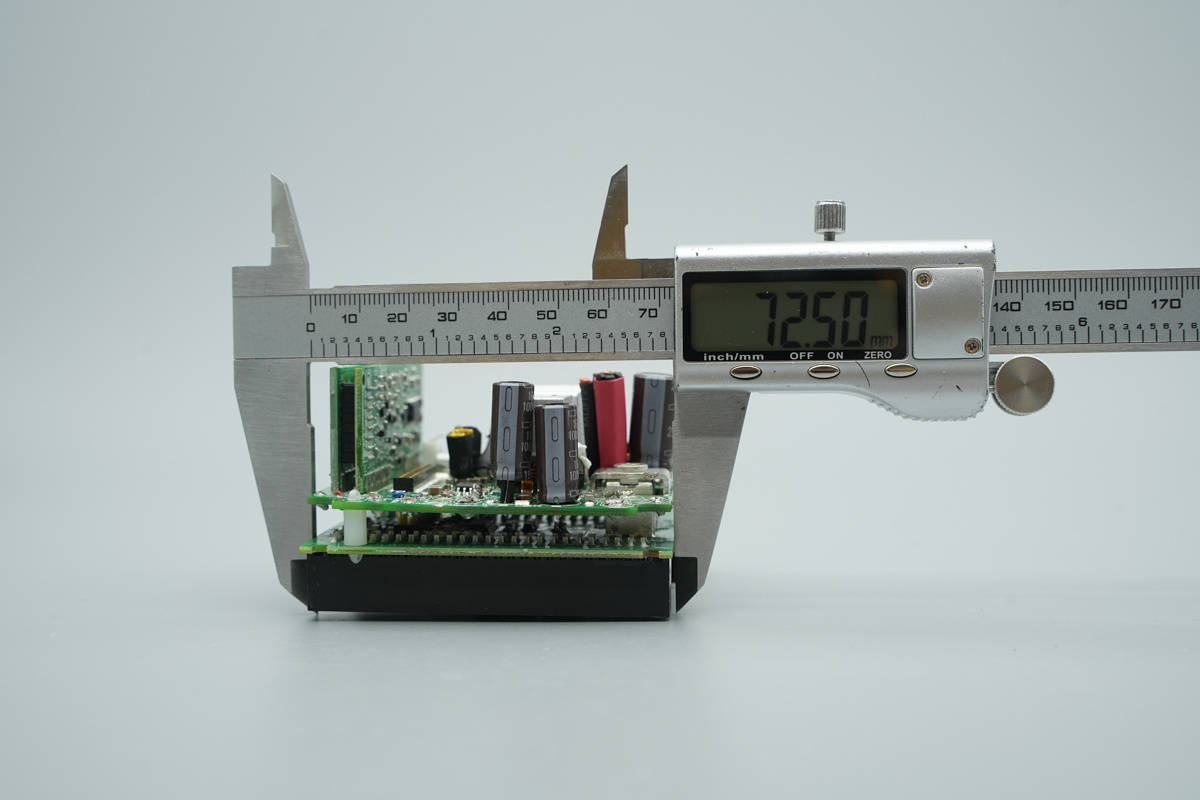

测得模块长度为72.5mm。

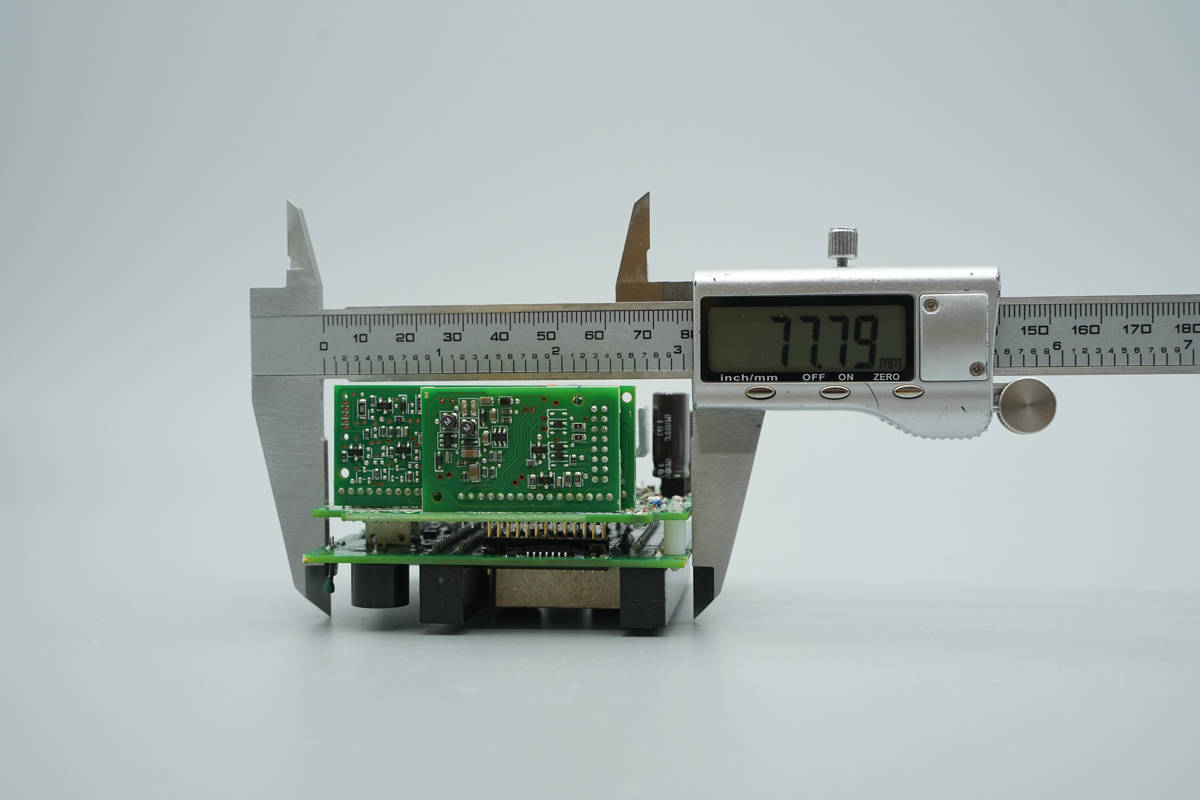

宽度为77.79mm。

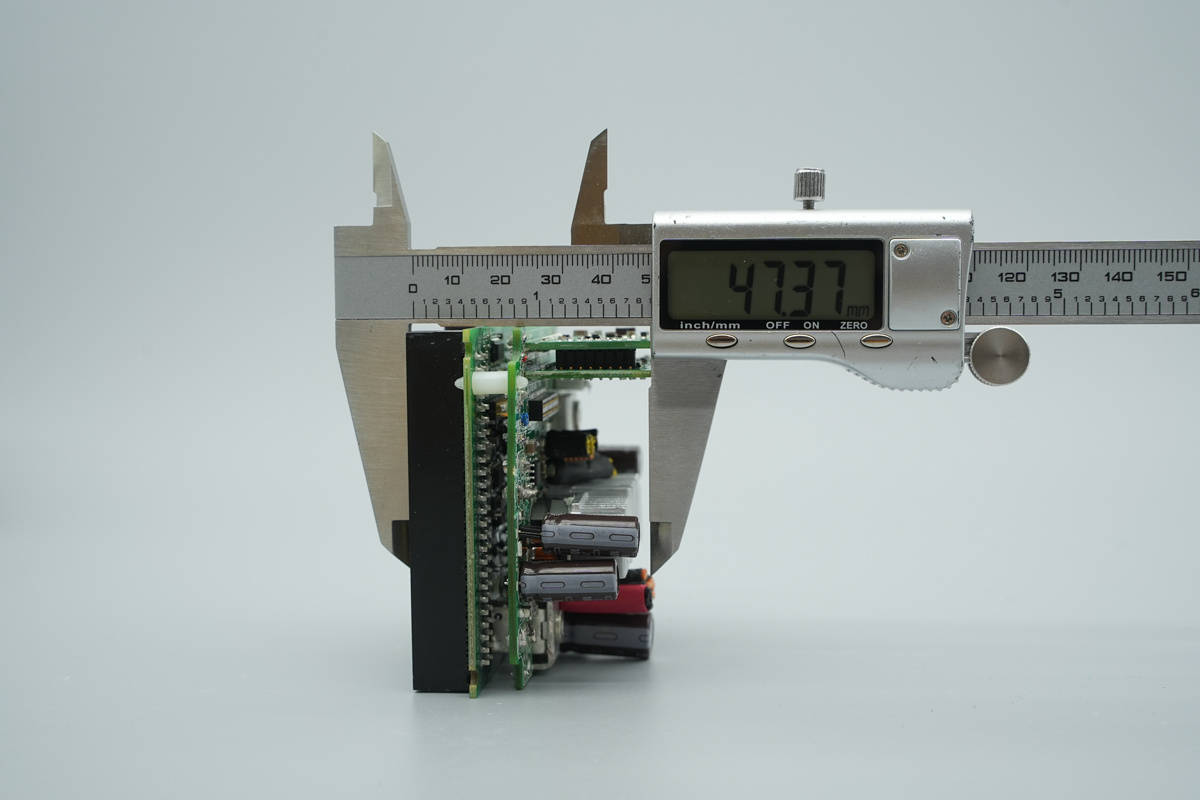

厚度为47.37mm。

拆掉螺丝将PCBA模块拆分。

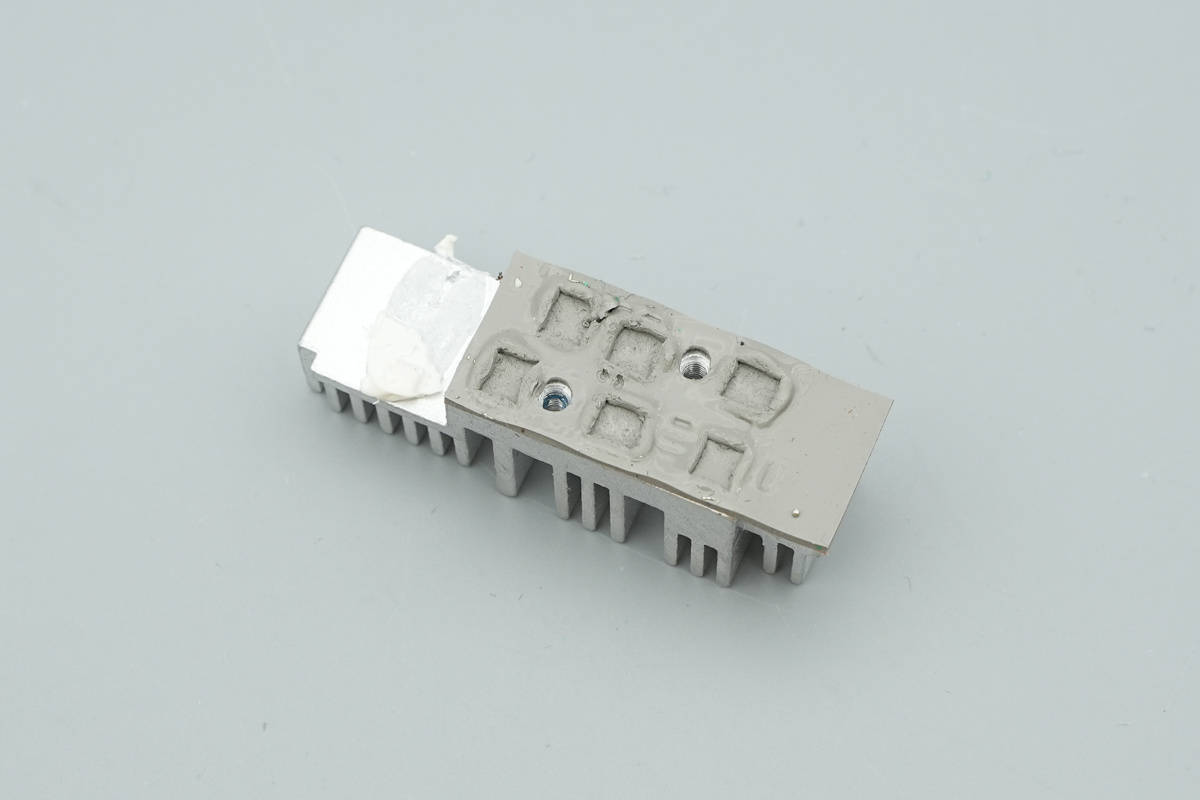

散热片底部还设有导热垫，以提升导热效果。

前端PCB板正面设有滤波电容、降压电感、MOS管、贴片变压器、热敏电阻、蜂鸣器等器件。

另一面设有运算放大器、同步降压 PWM 控制器以及开关电源芯片。

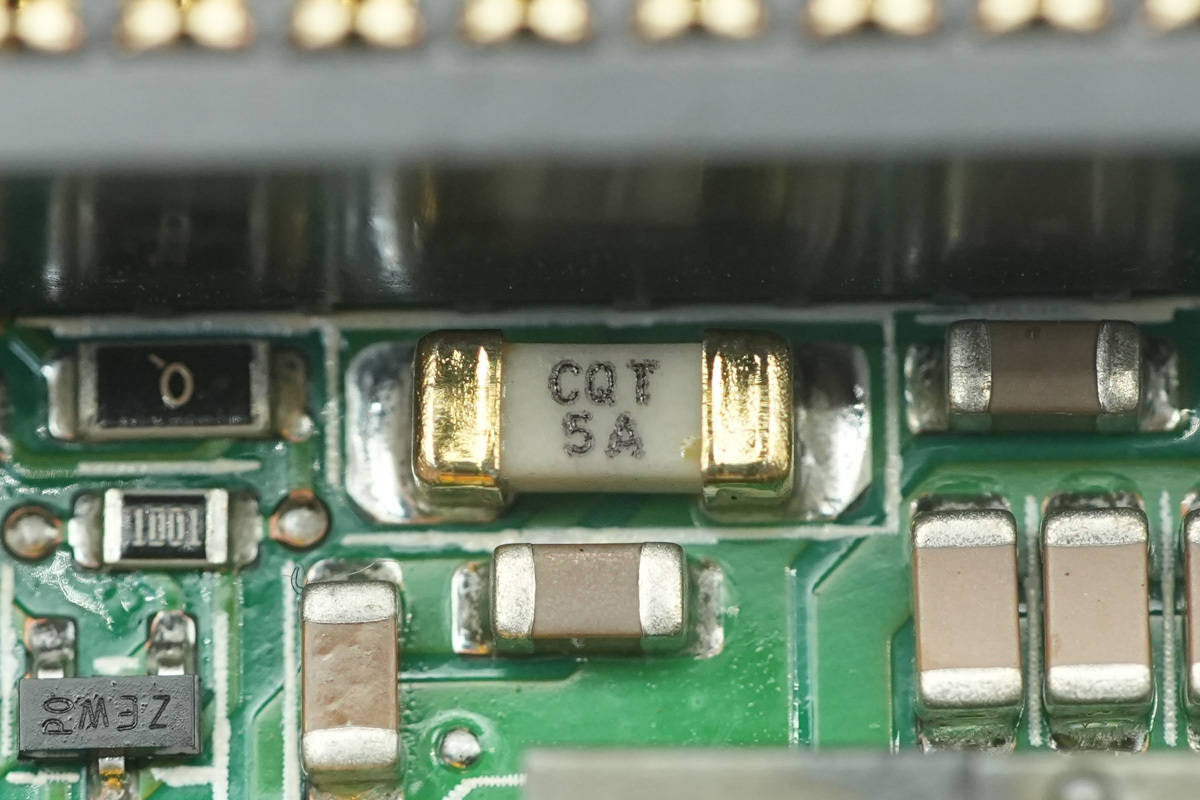

贴片保险丝特写，额定电流5A。

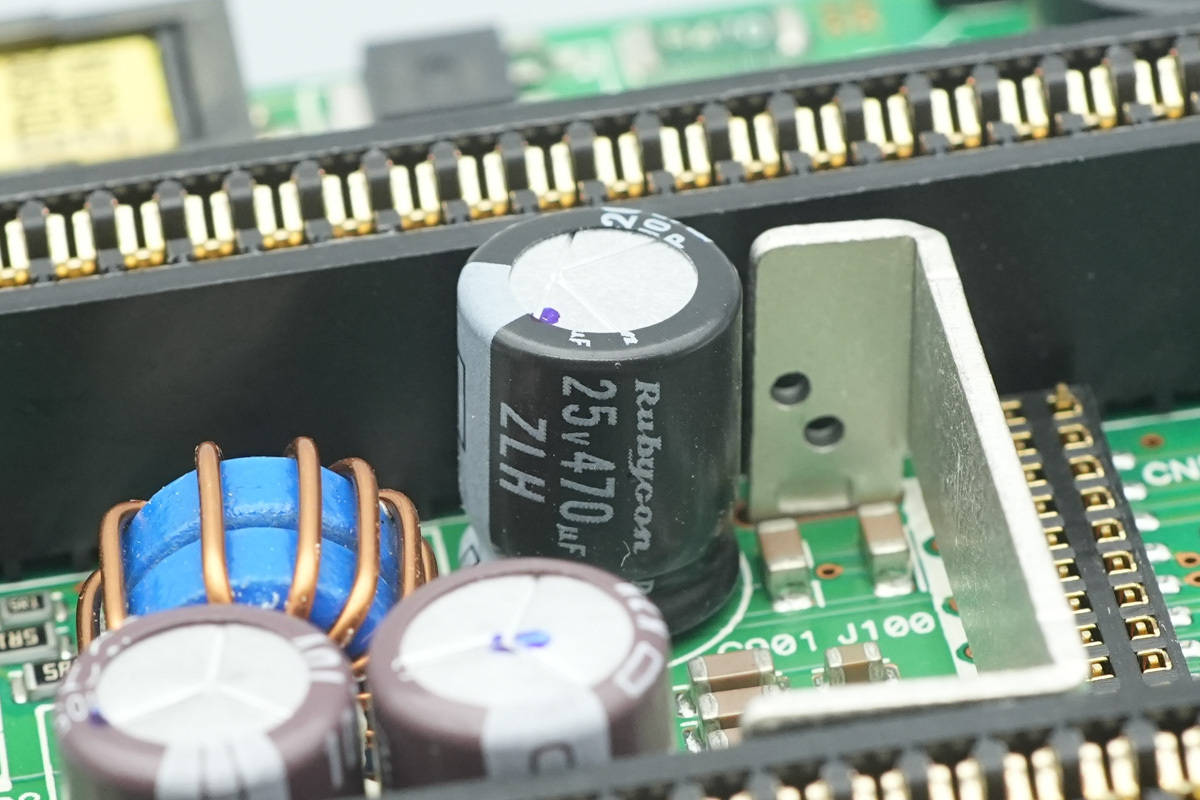

滤波电容来自Rubycon红宝石，规格为470μF25V。

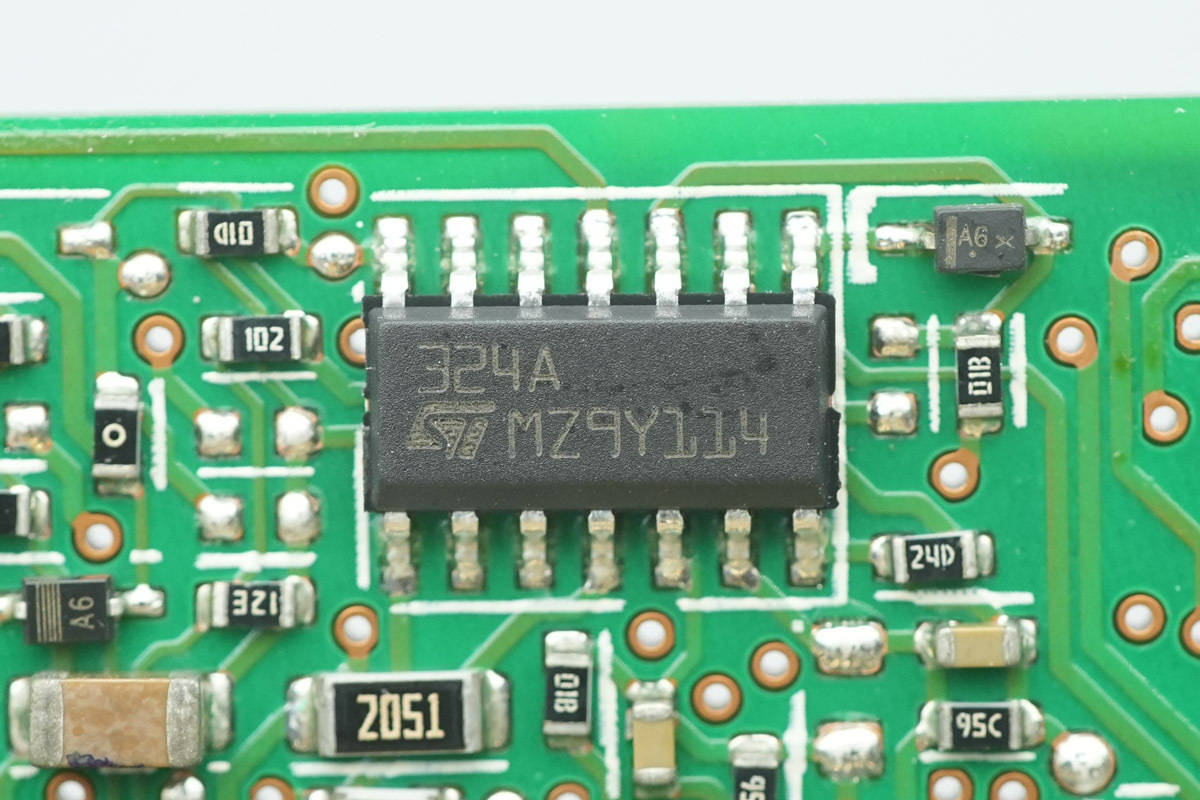

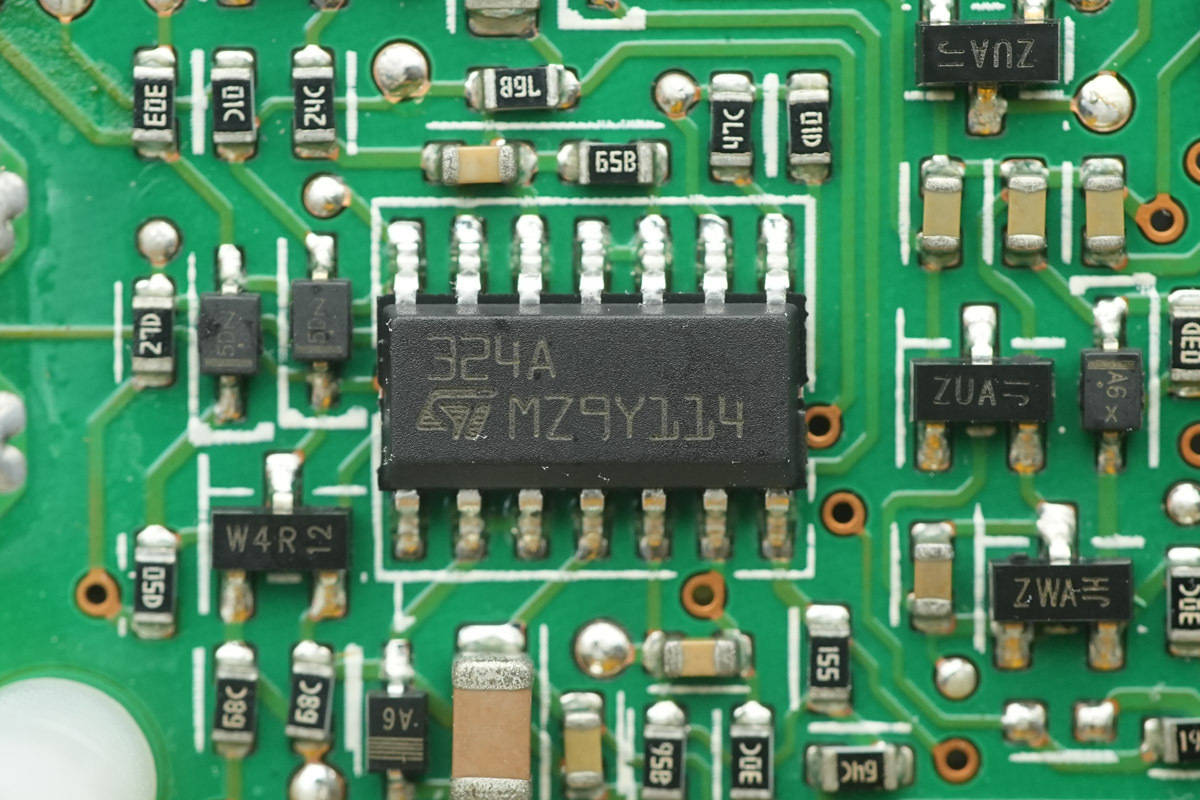

运放来自 ST 意法半导体，型号 LM324A，这是一款单电源供电的四路高精度运算放大器，内置频率补偿、低失调电压的通用模拟信号处理芯片，采用 SOP14 封装。

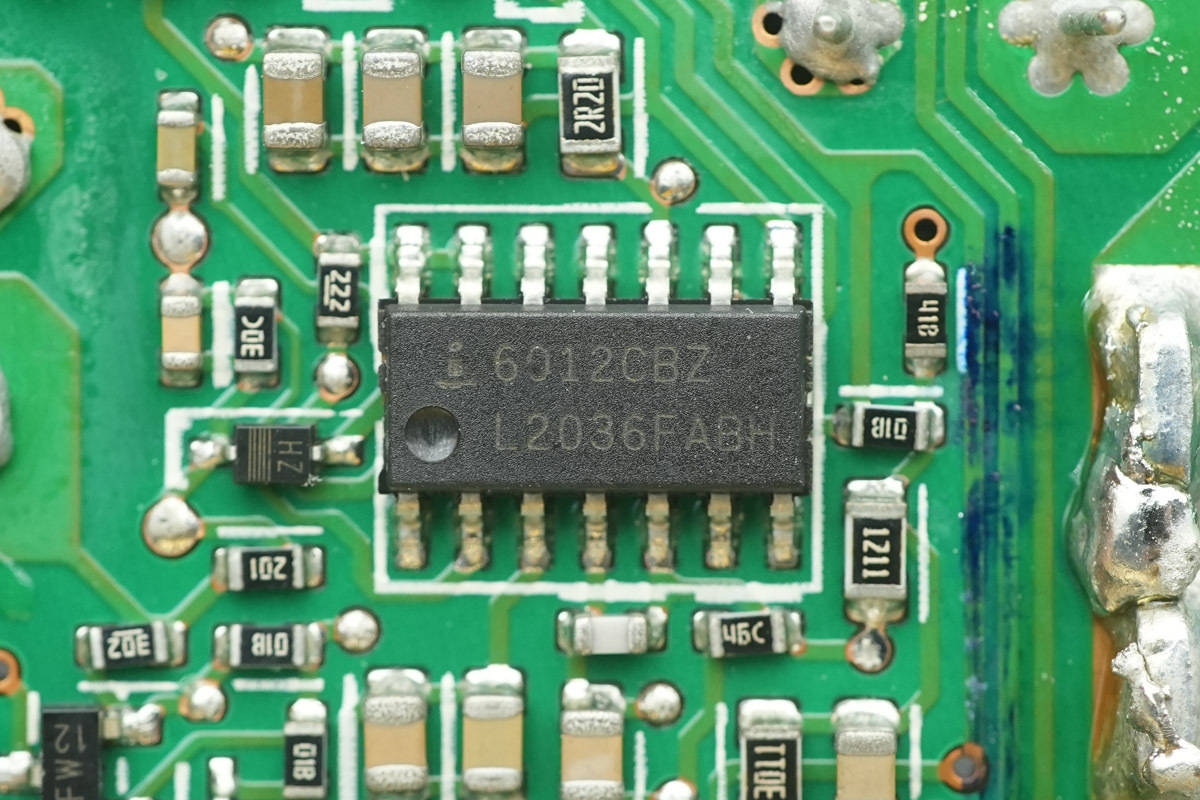

同步降压 PWM 控制器来自RENESAS瑞萨，型号 ISL6012CBZ，这是一款电压模式同步 Buck 控制器，可驱动两路 N 沟道 MOS 管，内置高精度电压基准，支持依托上管导通电阻实现无采样电阻式逐周期过流保护，采用SOIC-14封装。

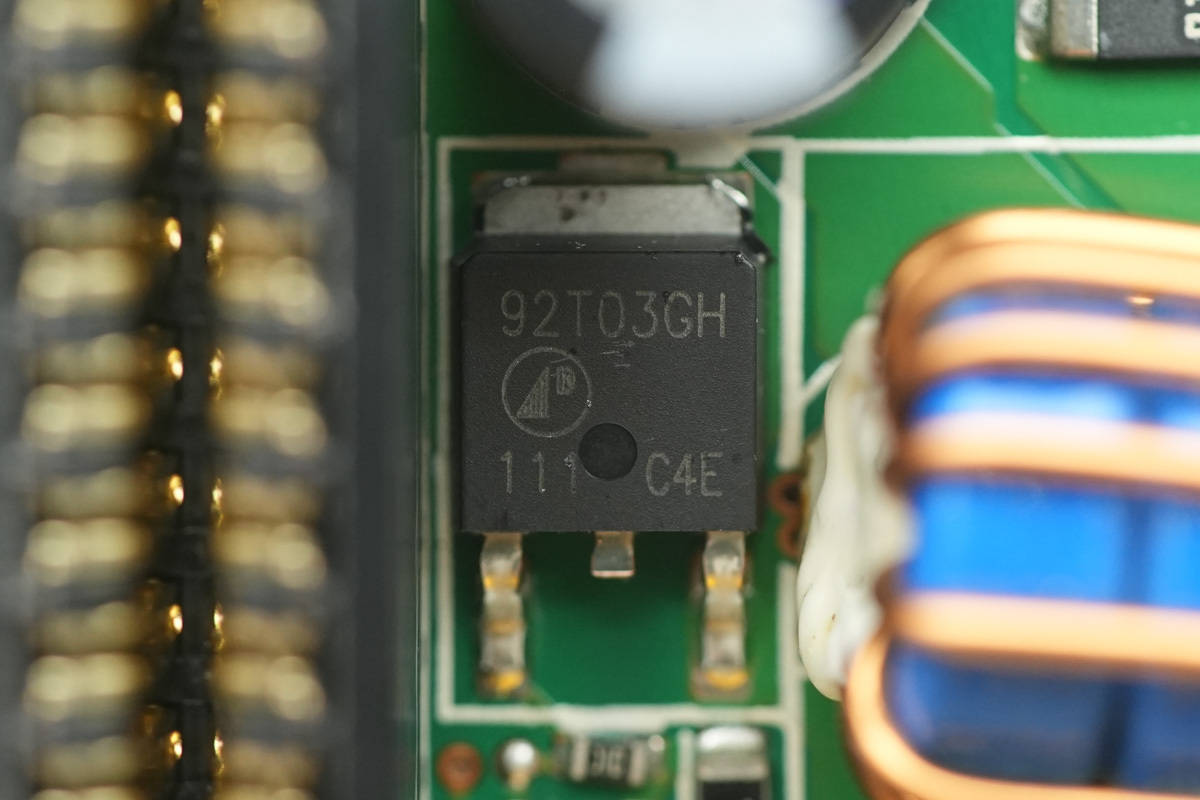

开关管来自APEC富鼎先进，型号 AP92T03GH，NMOS，耐压 30V，导阻 4mΩ，采用 TO-252 封装。

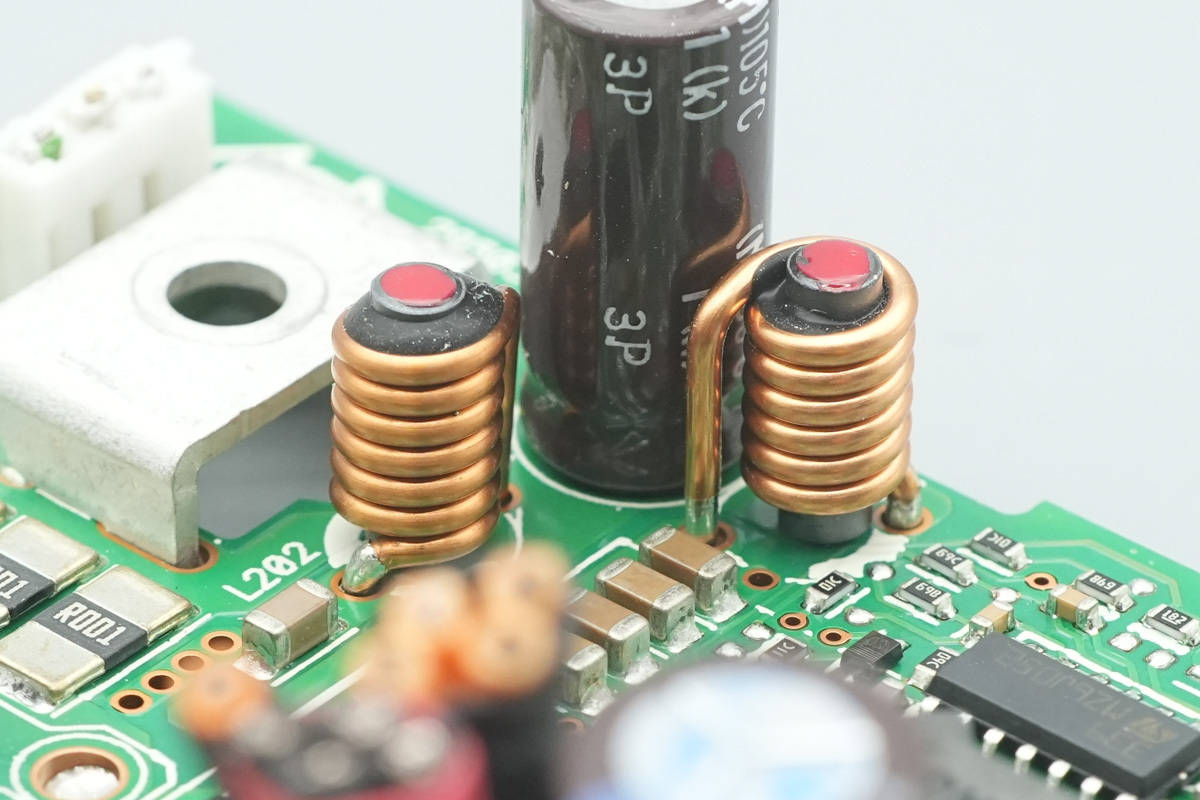

降压电感打胶加固。

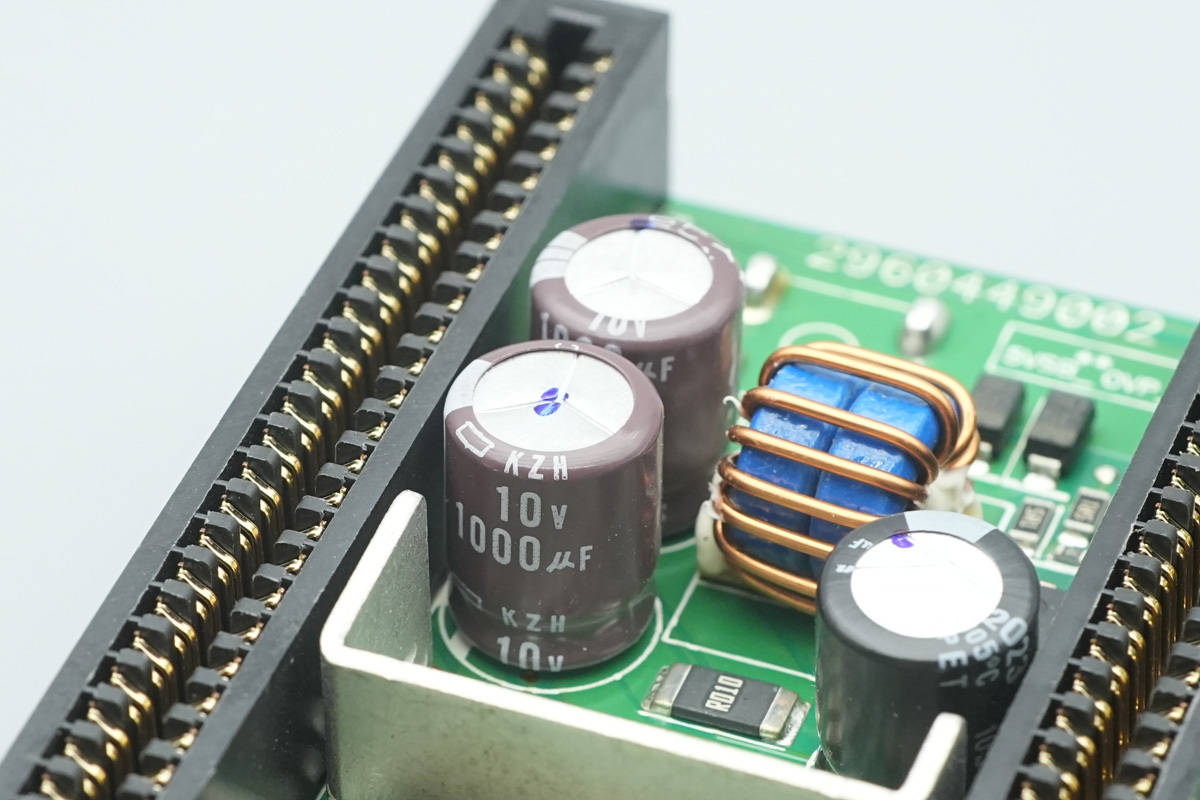

两颗滤波电容来自贵弥功，为KZH系列电解电容，规格为1000μF10V。

另一颗意法 LM324A 四路高精度运算放大器特写。

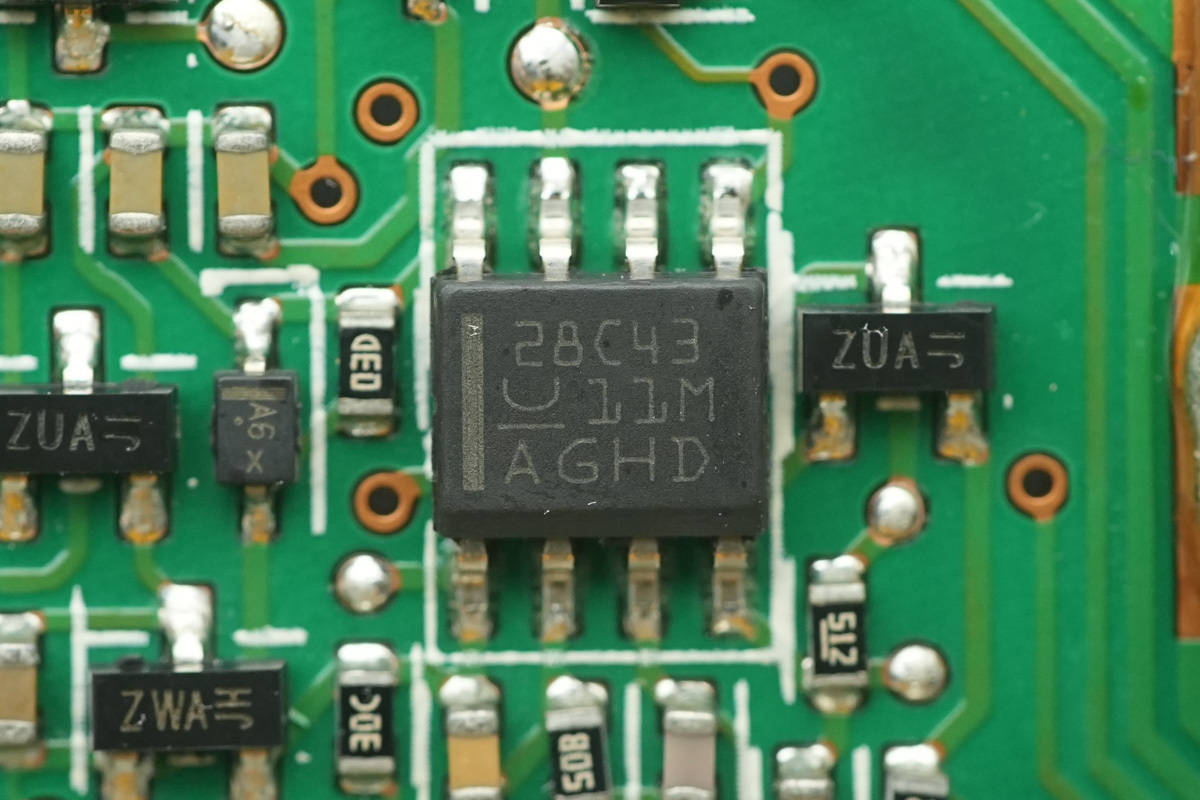

开关电源芯片来自德州仪器，丝印28C43，型号UCC28C43，是一颗工业级低功耗电流模式PWM控制器，采用SOIC8封装。

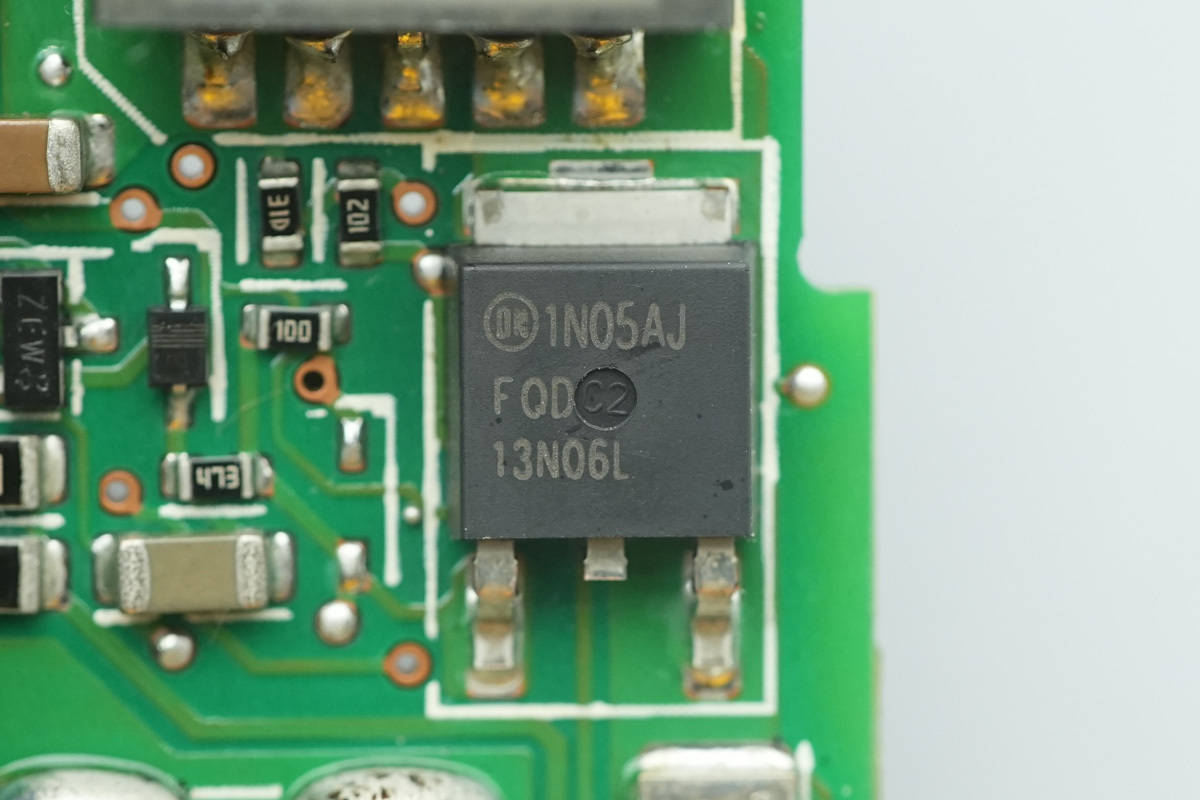

开关管来自安森美，型号FQD13N06L，NMOS，耐压60V，导阻115mΩ，采用DPAK封装。

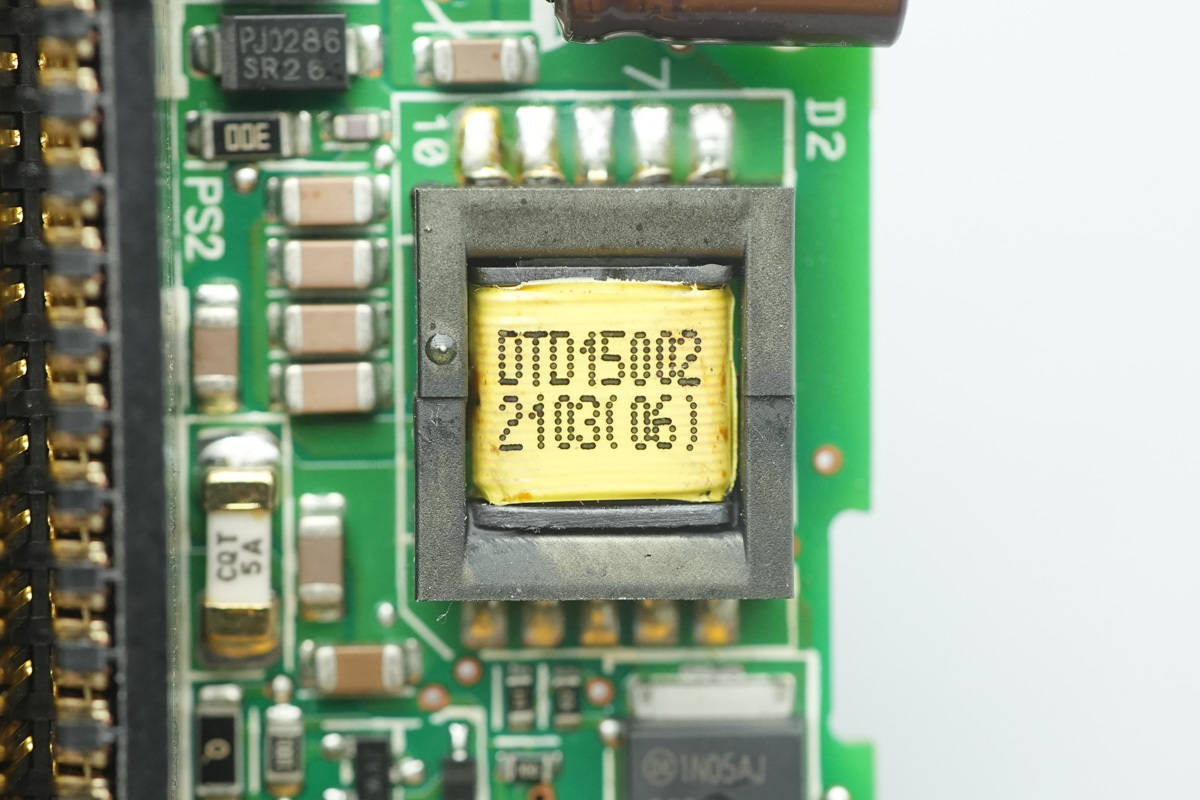

贴片变压器特写。

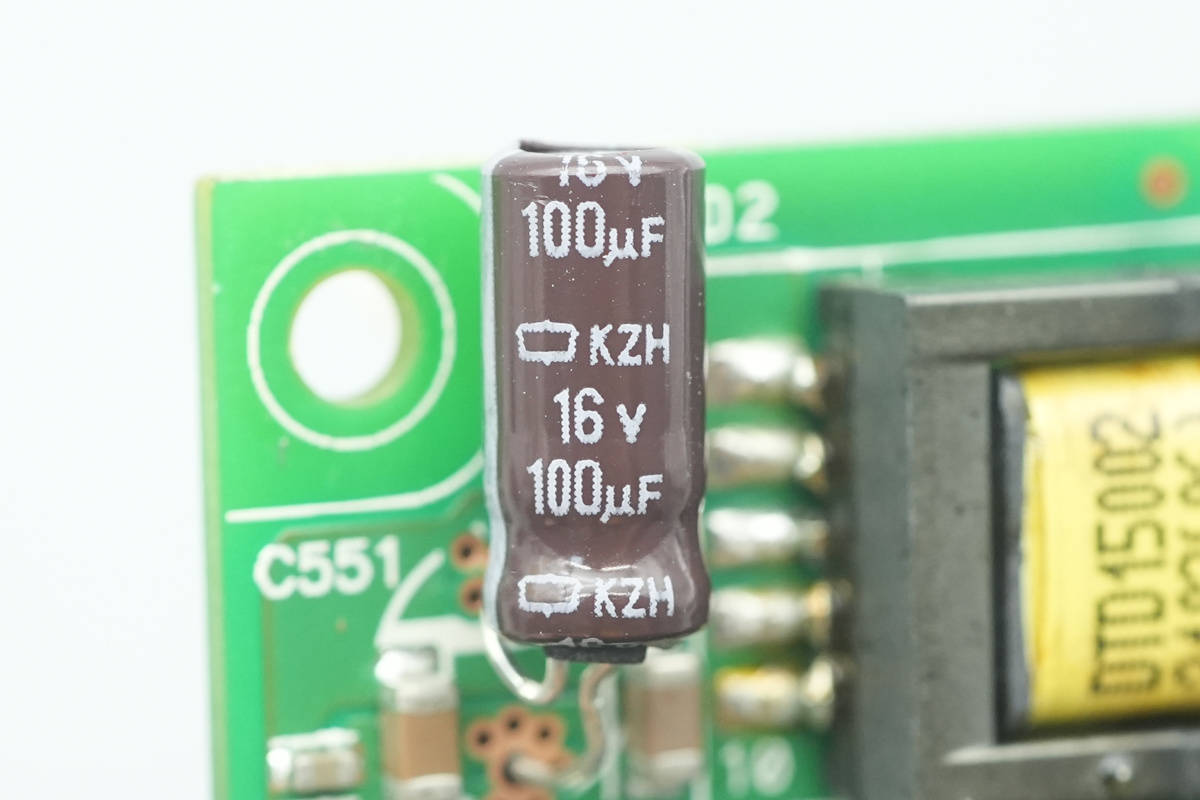

滤波电容来自贵弥功，为KZH系列电解电容，规格为100μF16V。

热敏电阻特写。

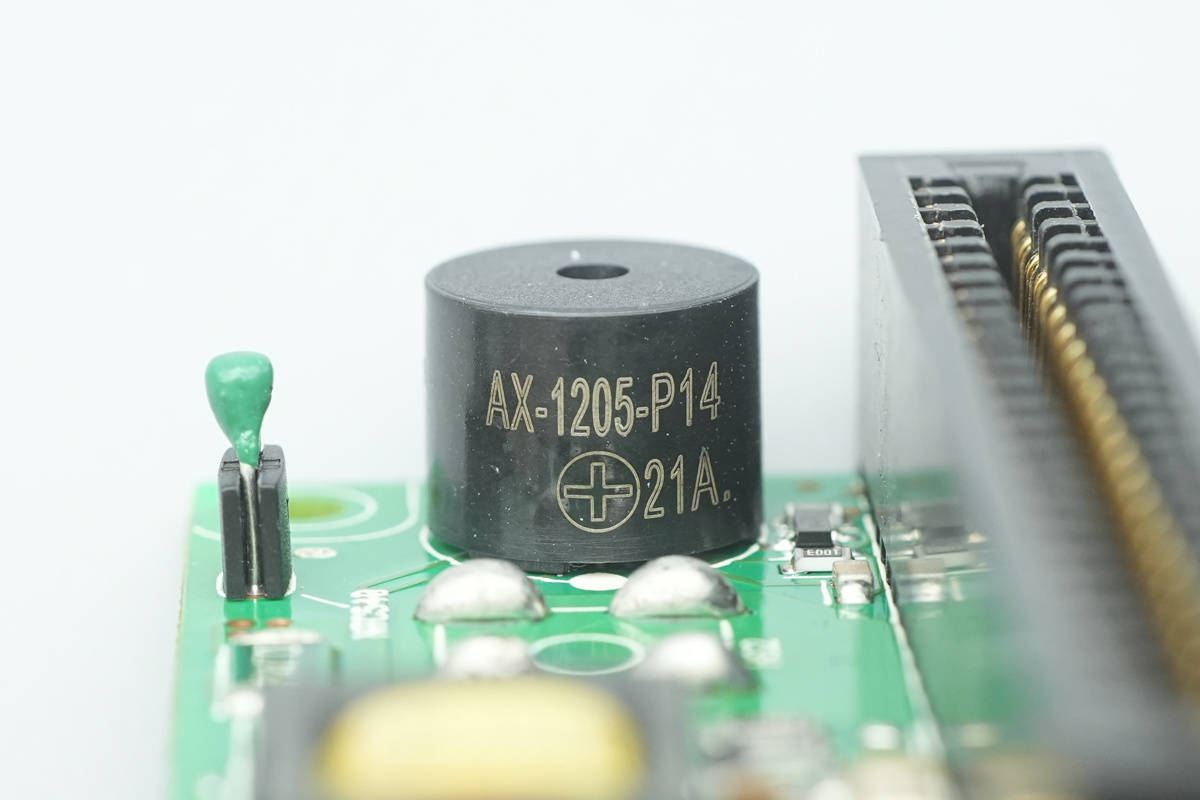

蜂鸣器特写。

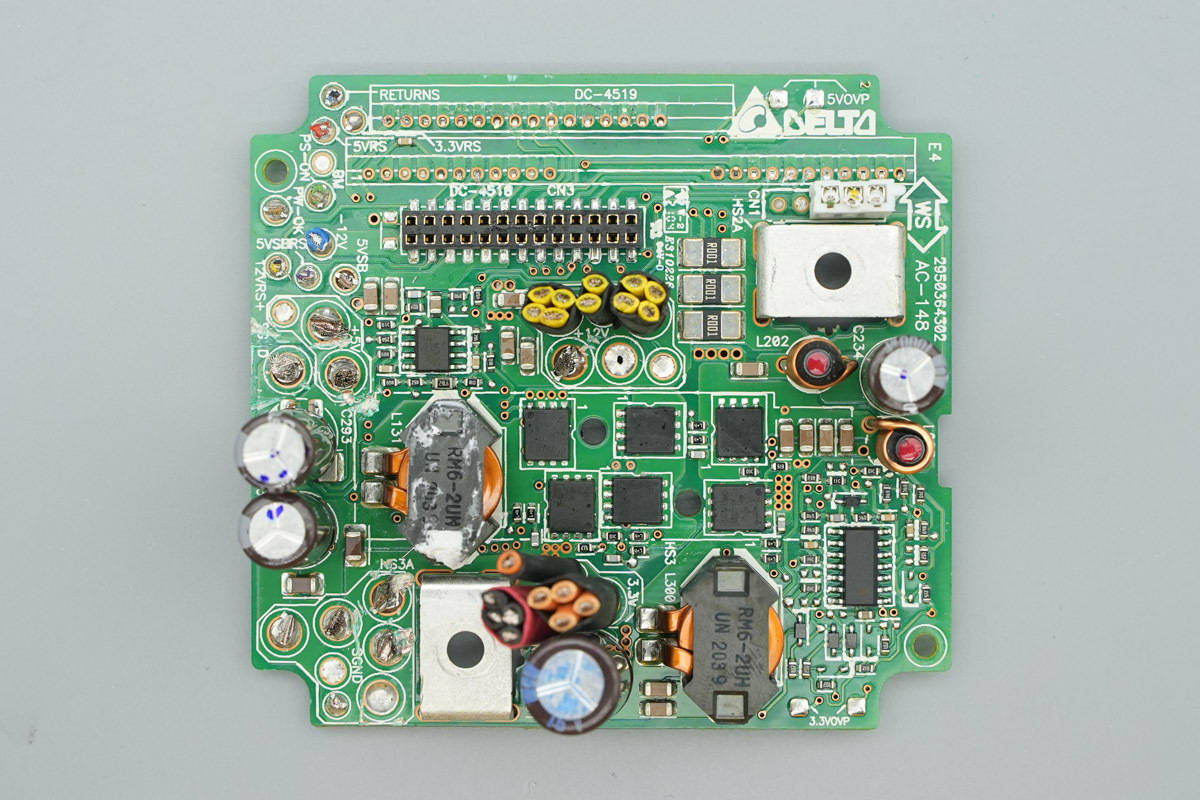

另一块板子正面设有双运放、电压比较器、同步降压开关管、降压电感、滤波电容等器件。

另一面设有两颗同步降压 PWM 控制器。

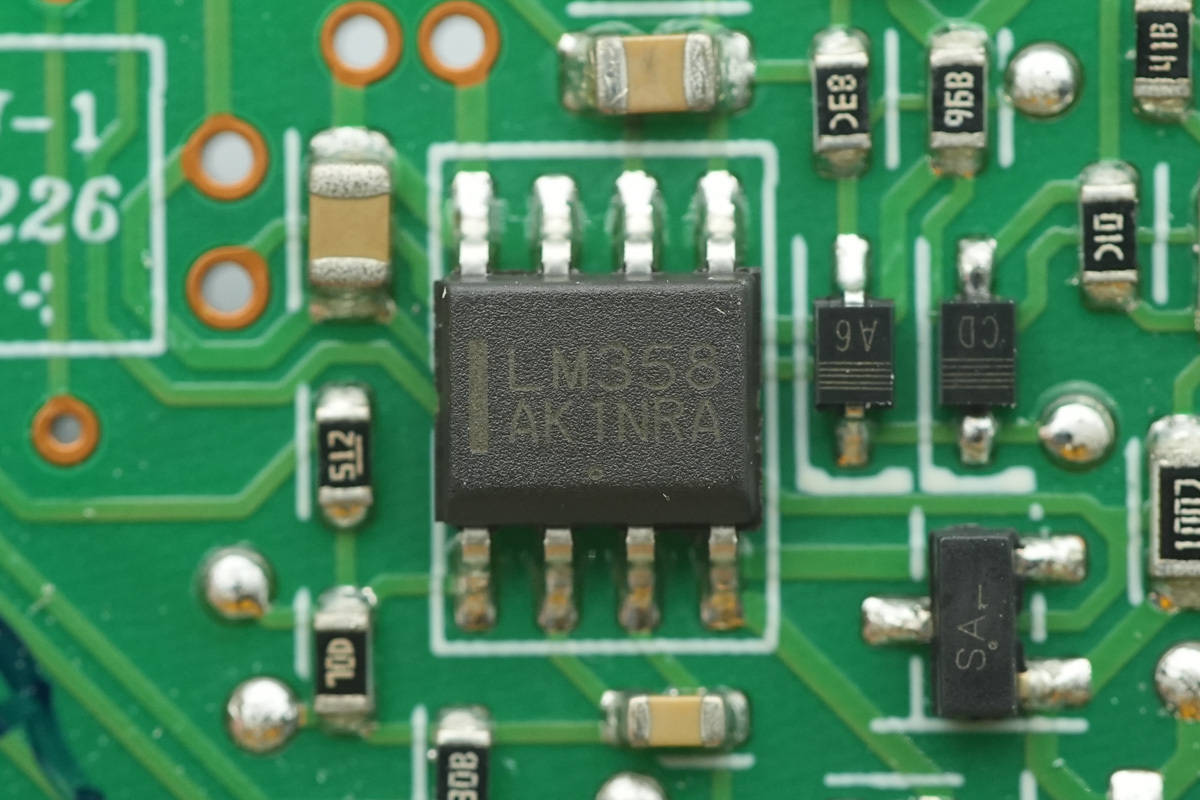

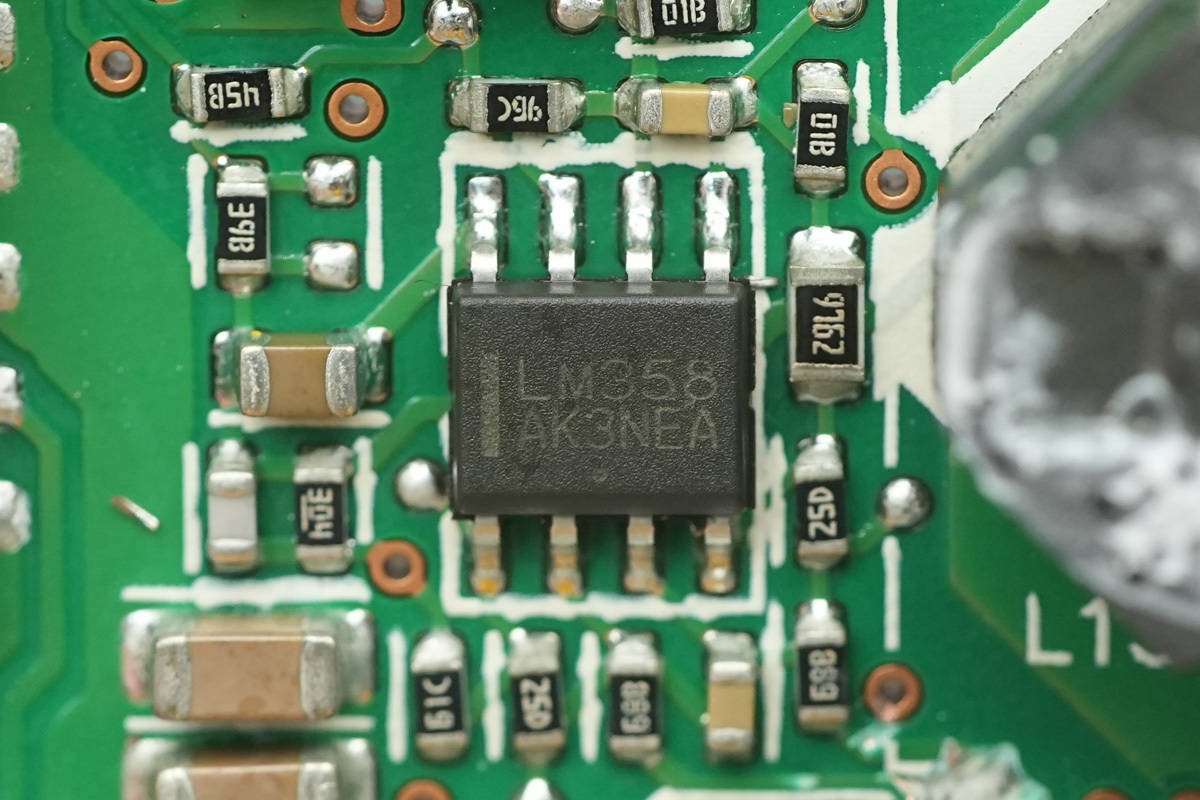

LM358双运放特写。

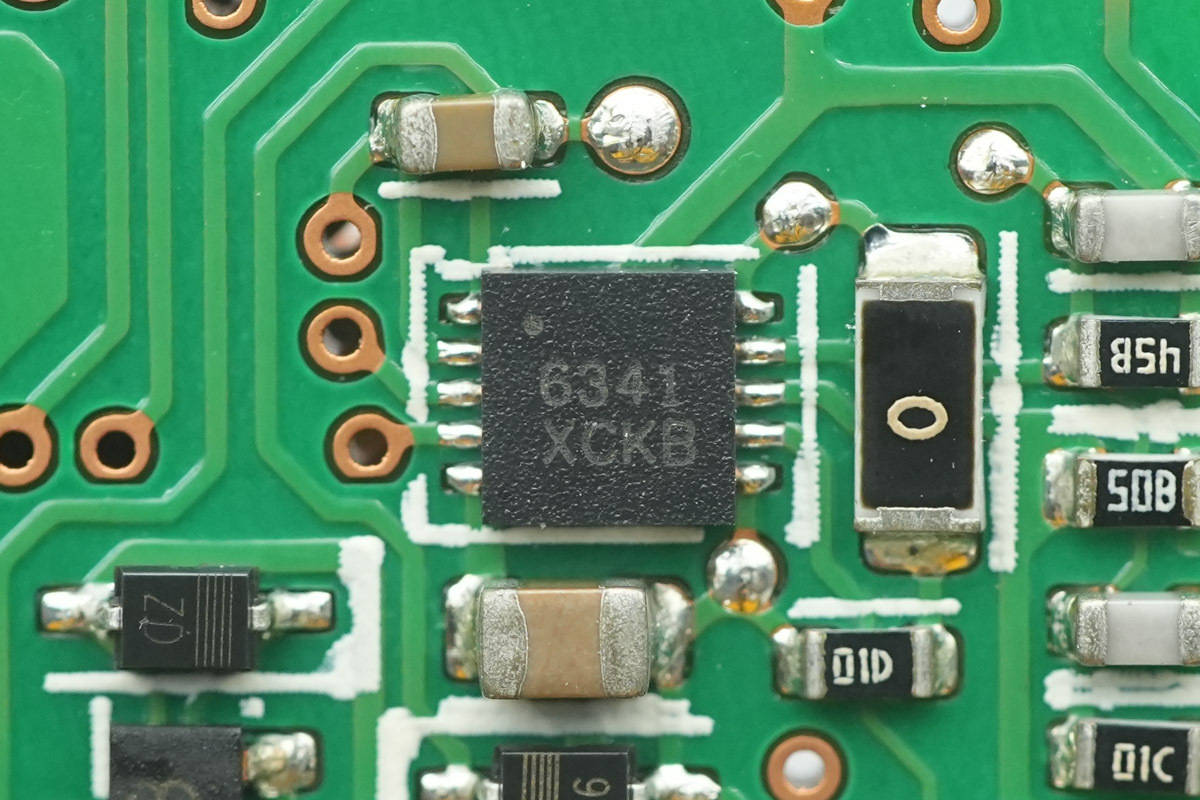

同步降压 PWM 控制器来自瑞萨，型号 ISL6341，这是一款单相同步 Buck 电源控制器，支持 5V/12V 宽电压输入，内置高精度电压基准、过流、欠压、电源良好指示保护功能，采用10 LD 3x3 TDFN封装。

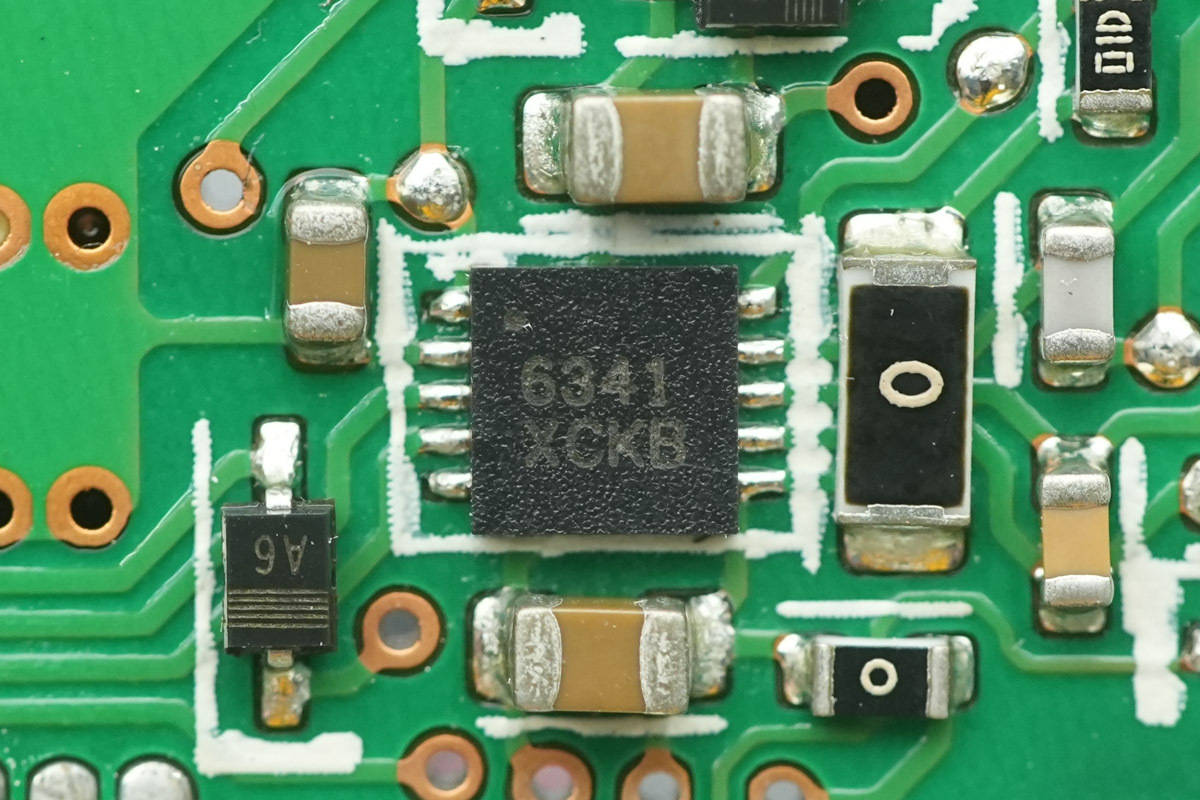

另一颗瑞萨 ISL6341特写。

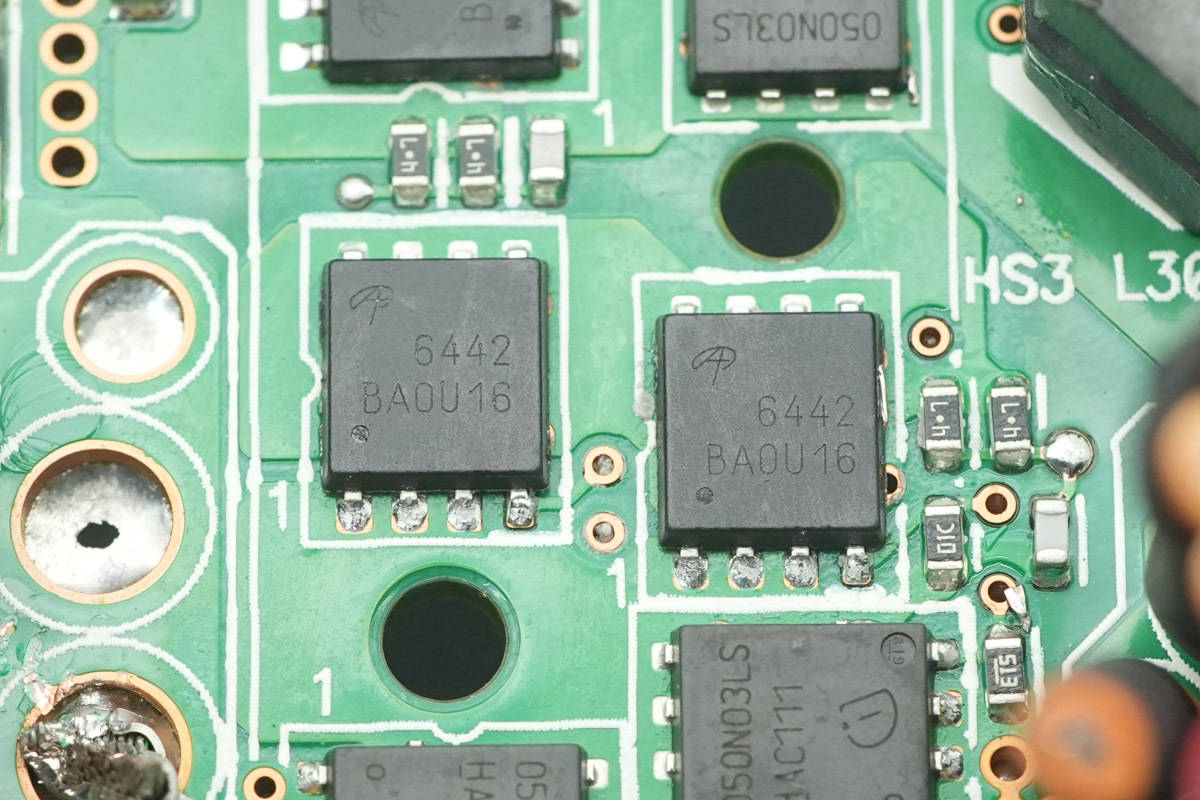

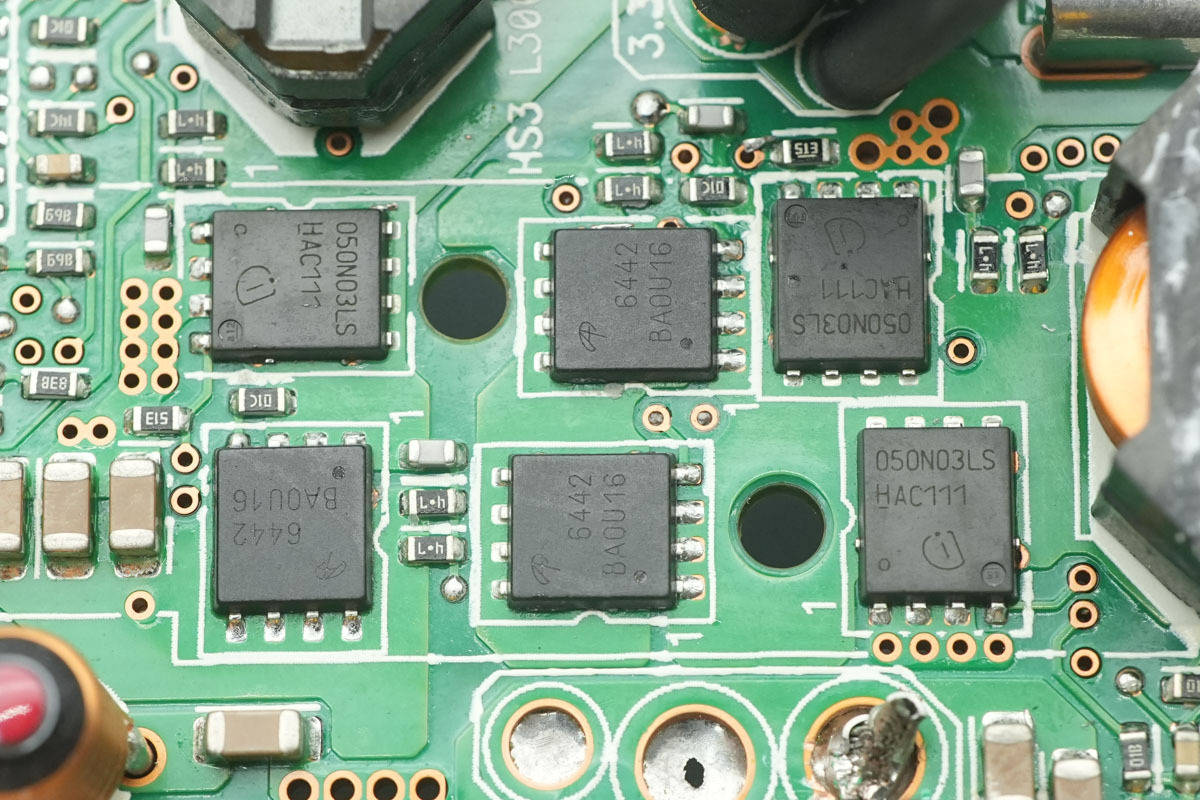

中心区域设有六颗同步降压开关管。

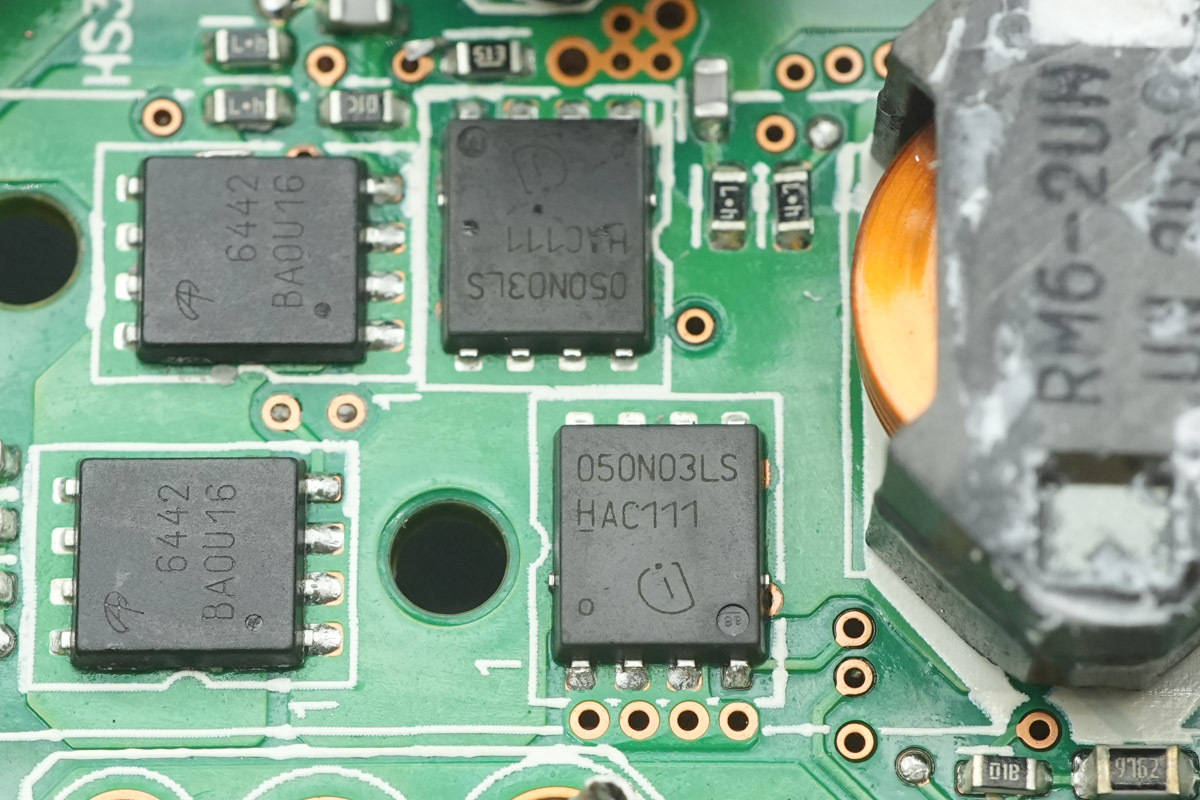

其中三颗同步降压开关管来自Infineon英飞凌，型号 BSC050N03LS G，NMOS，耐压30V，导阻5mΩ，采用TDSON-8封装。

另外三颗来自 AOS 万国半导体，型号 AON6442，NMOS，耐压 40V，导阻 4.8mΩ，采用 DFN5×6 封装。

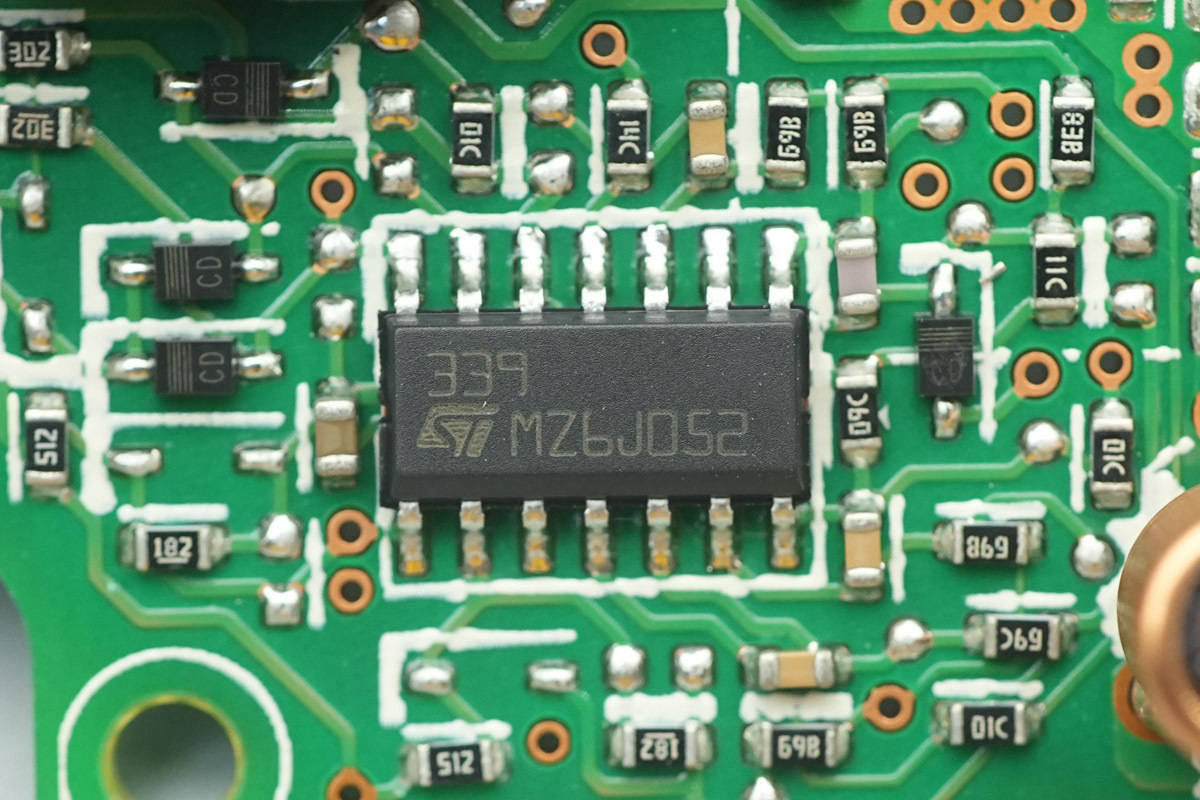

电压比较器来自意法，型号 LM339，四路精密电压比较器，单电源工作电压 2V~36V，采用 SOIC-14 封装。

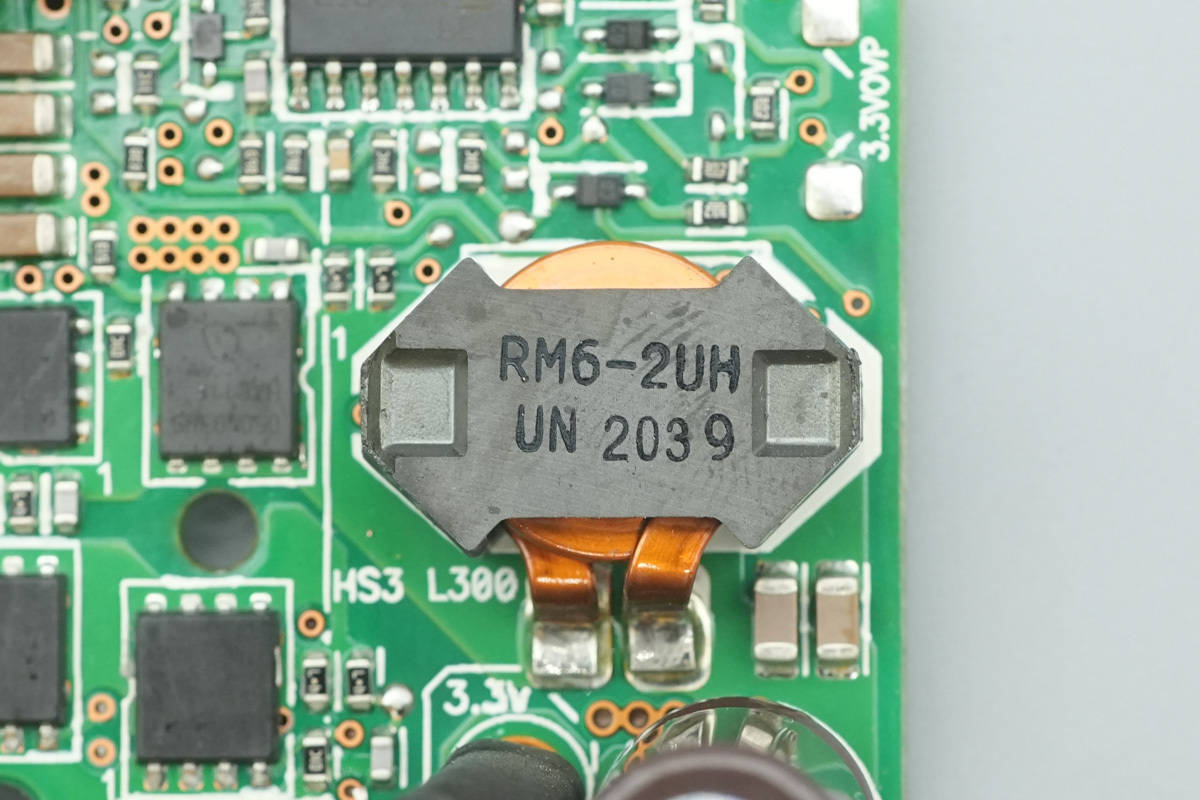

降压电感特写。

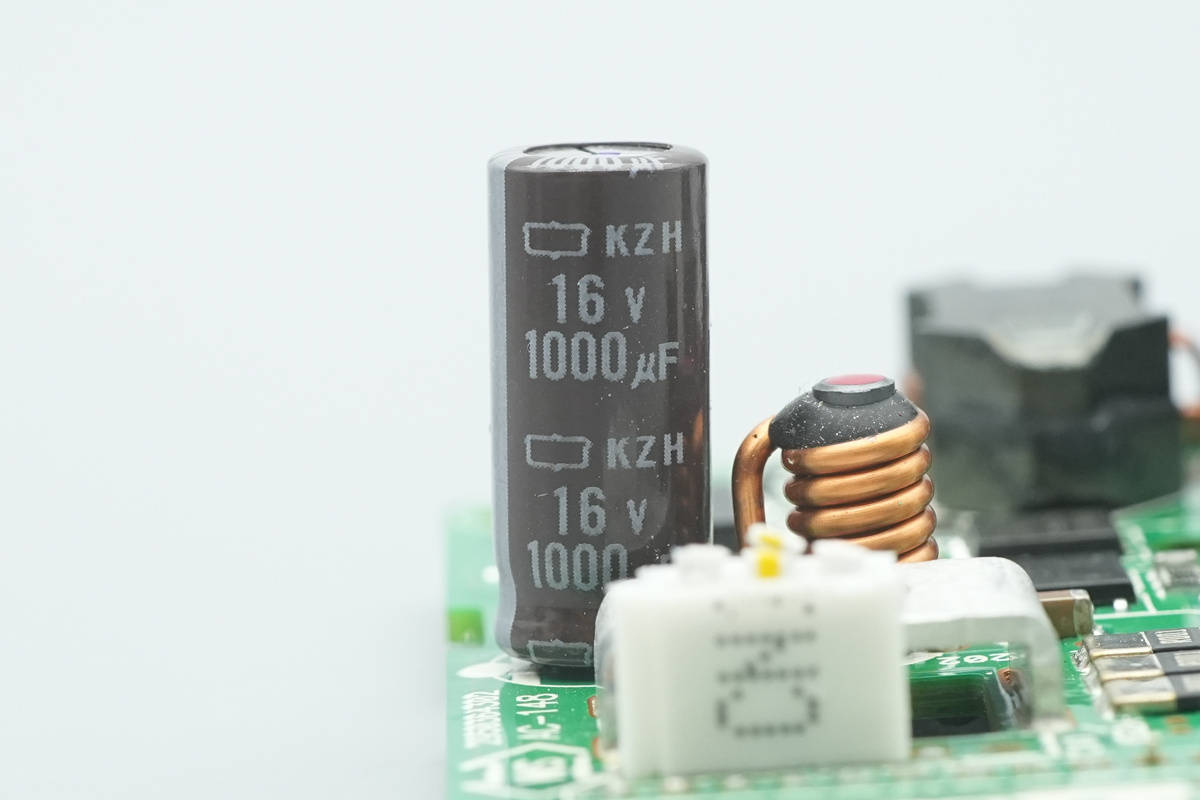

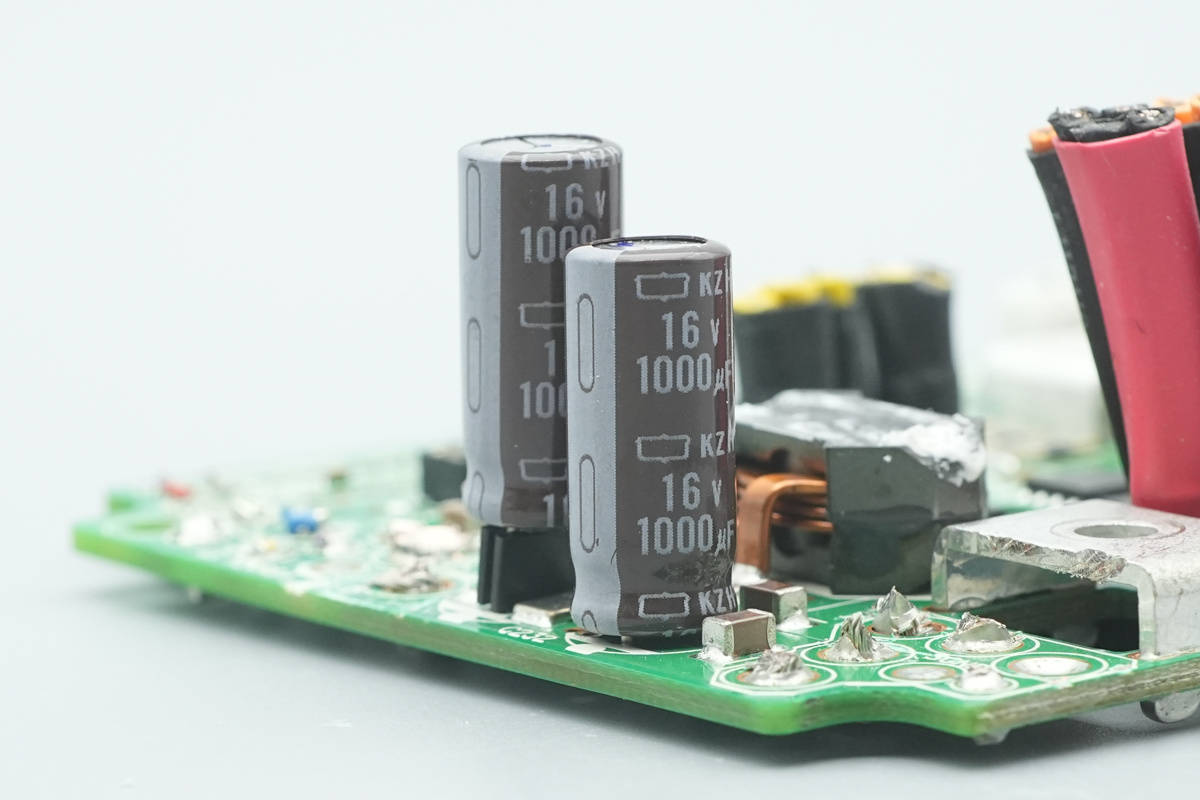

两颗滤波电容来自贵弥功，为KZH系列电解电容，规格为1000μF16V。

另一颗降压电感特写。

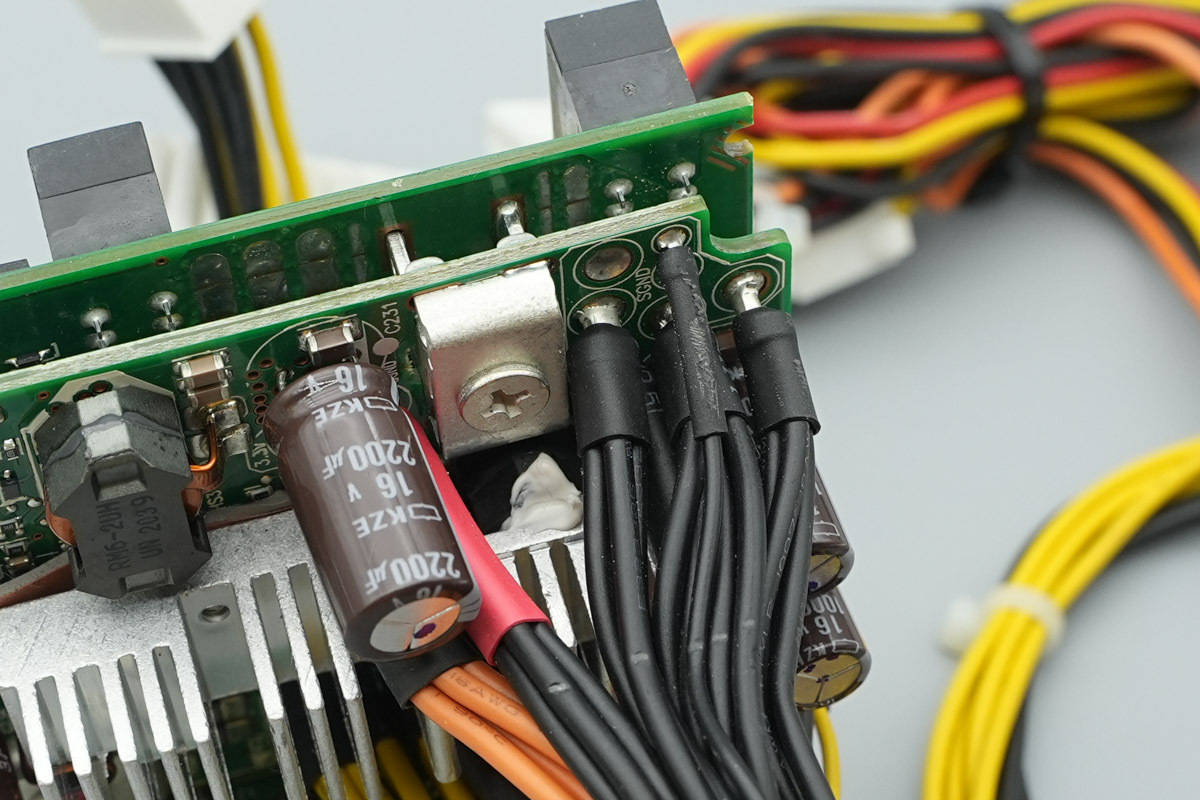

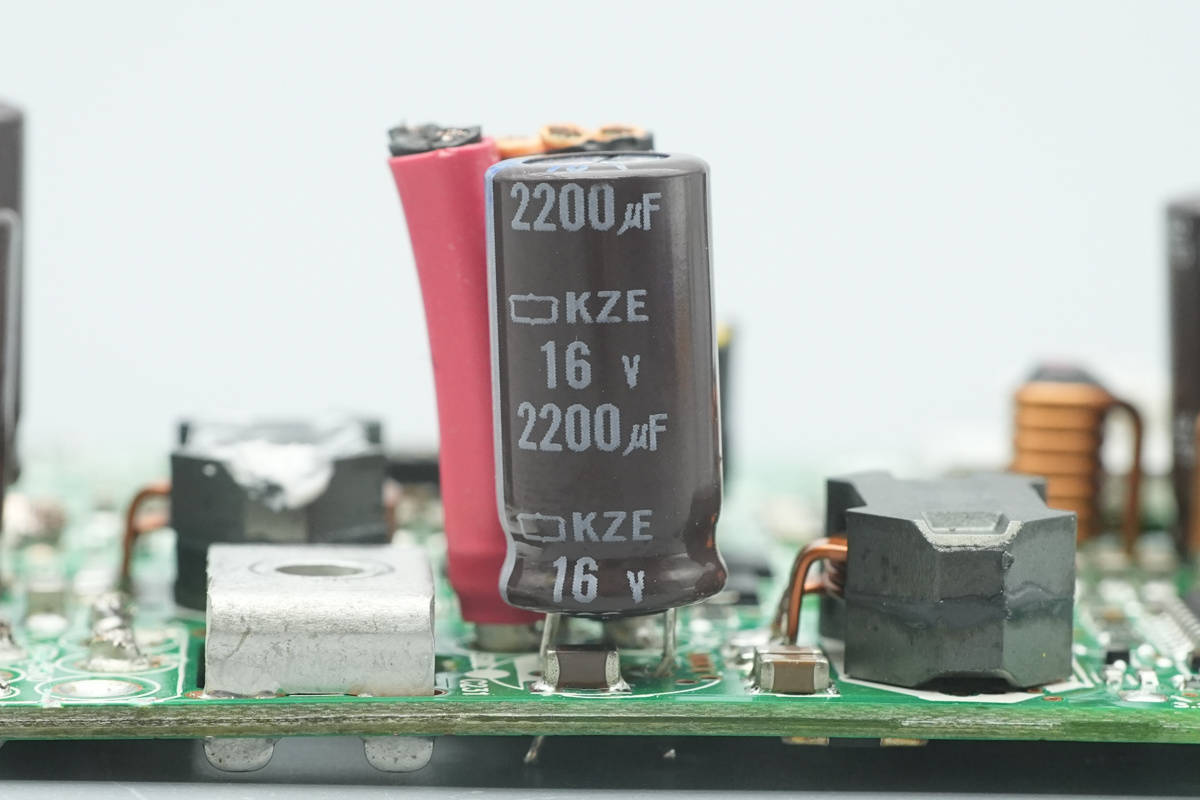

滤波电容来自贵弥功，规格为2200μF16V。

另一颗滤波电容也是来自贵弥功，规格为1000μF16V。

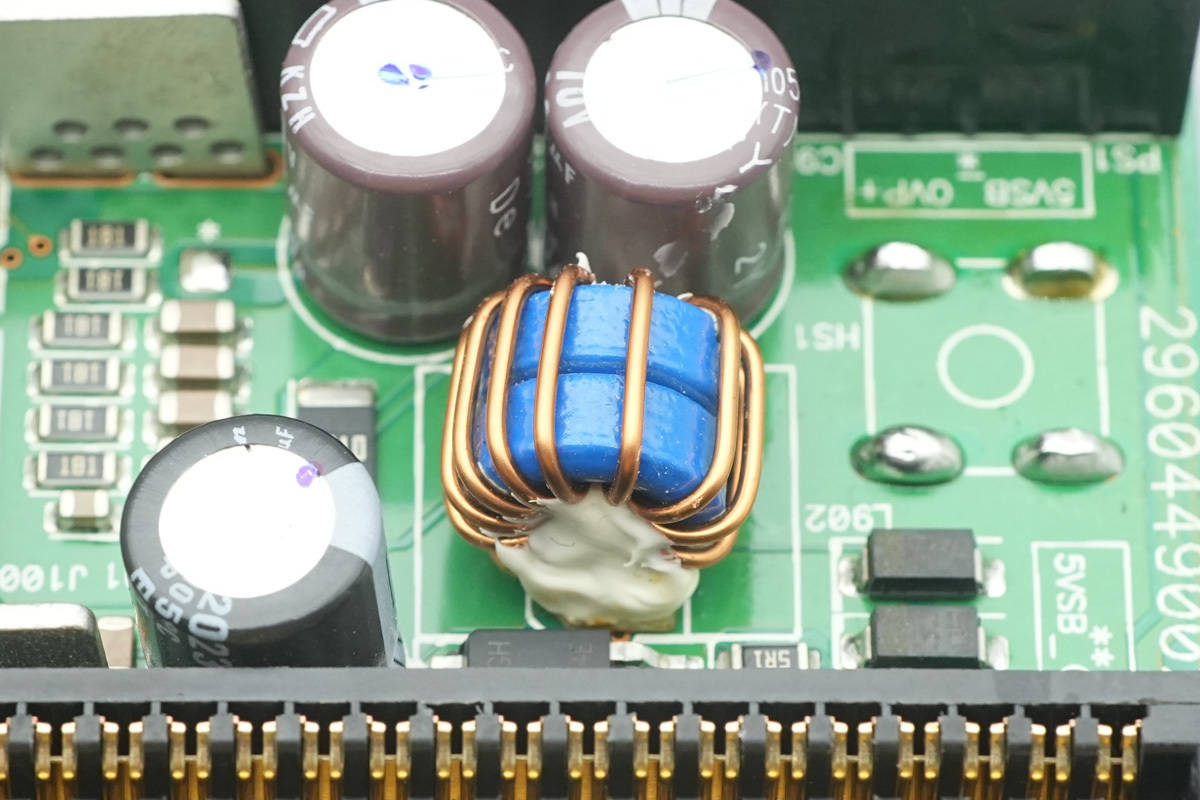

滤波电感特写。

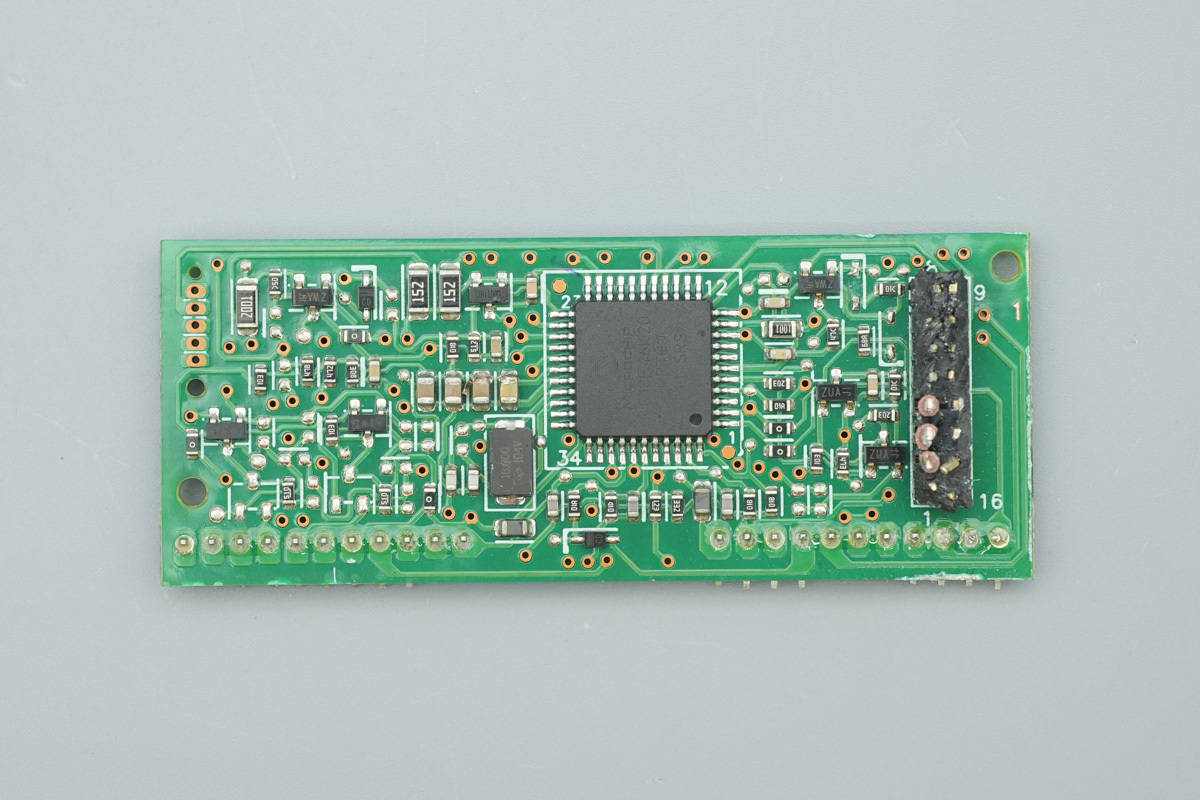

另一块小板正面设有MCU以及晶振。

另一面设有一颗电压比较器。

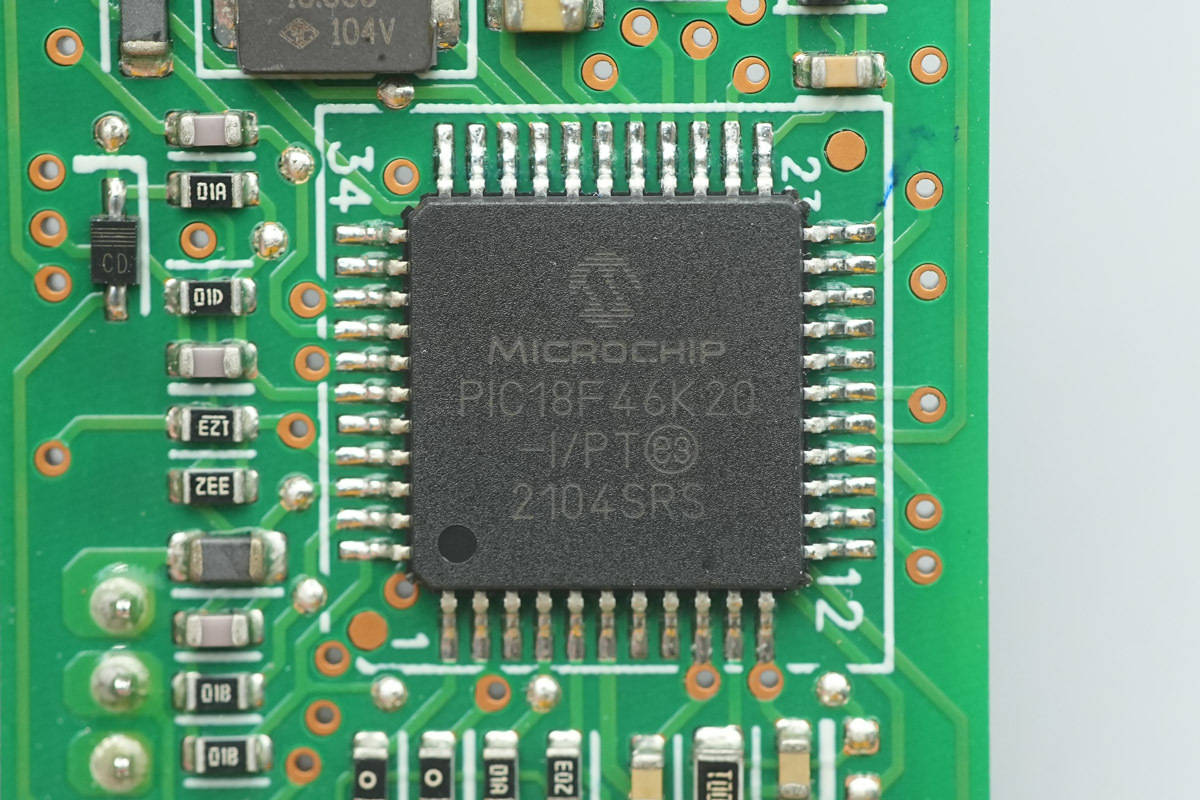

主控MCU来自微芯科技，型号PIC18F46K20，芯片内置高性能RISC内核CPU，内置64KB FLASH和3936字节RAM，1KB EEPROM存储器，内置ADC和DAC，采用TQFP44封装。

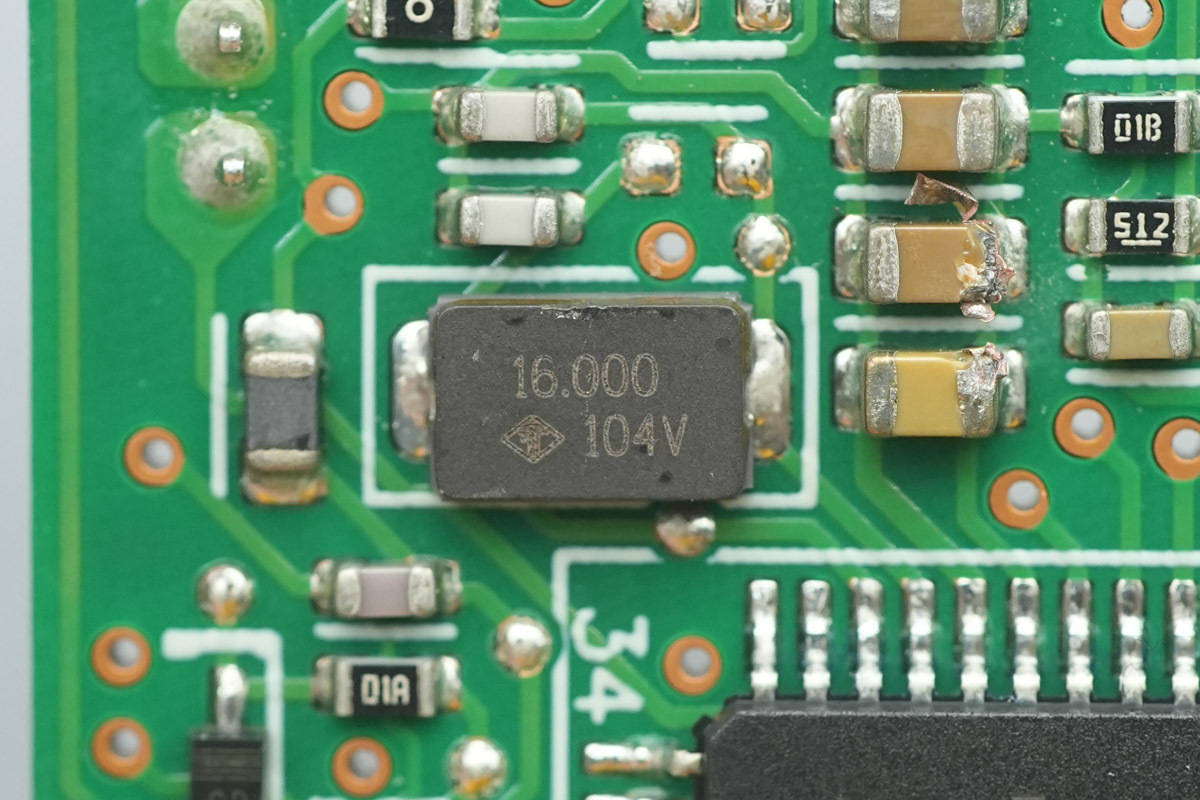

16.000MHz 晶振特写。

意法LM339四路精密电压比较器特写。

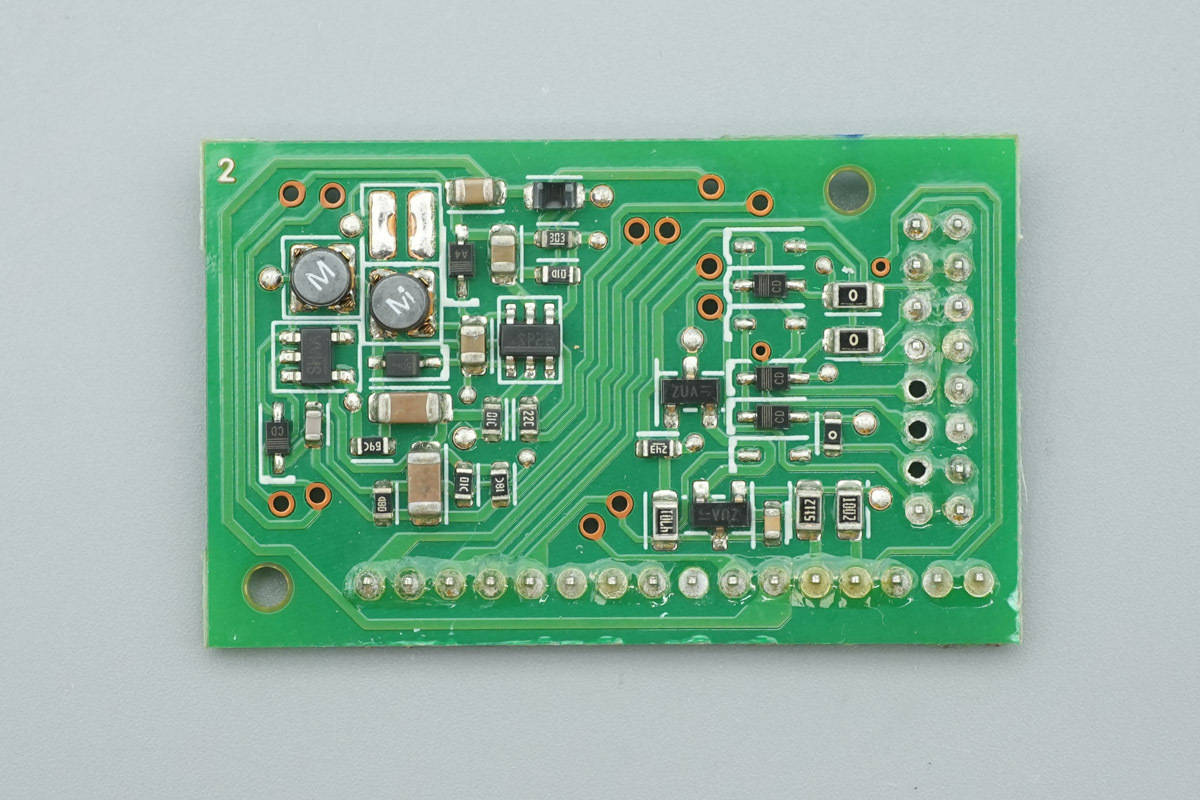

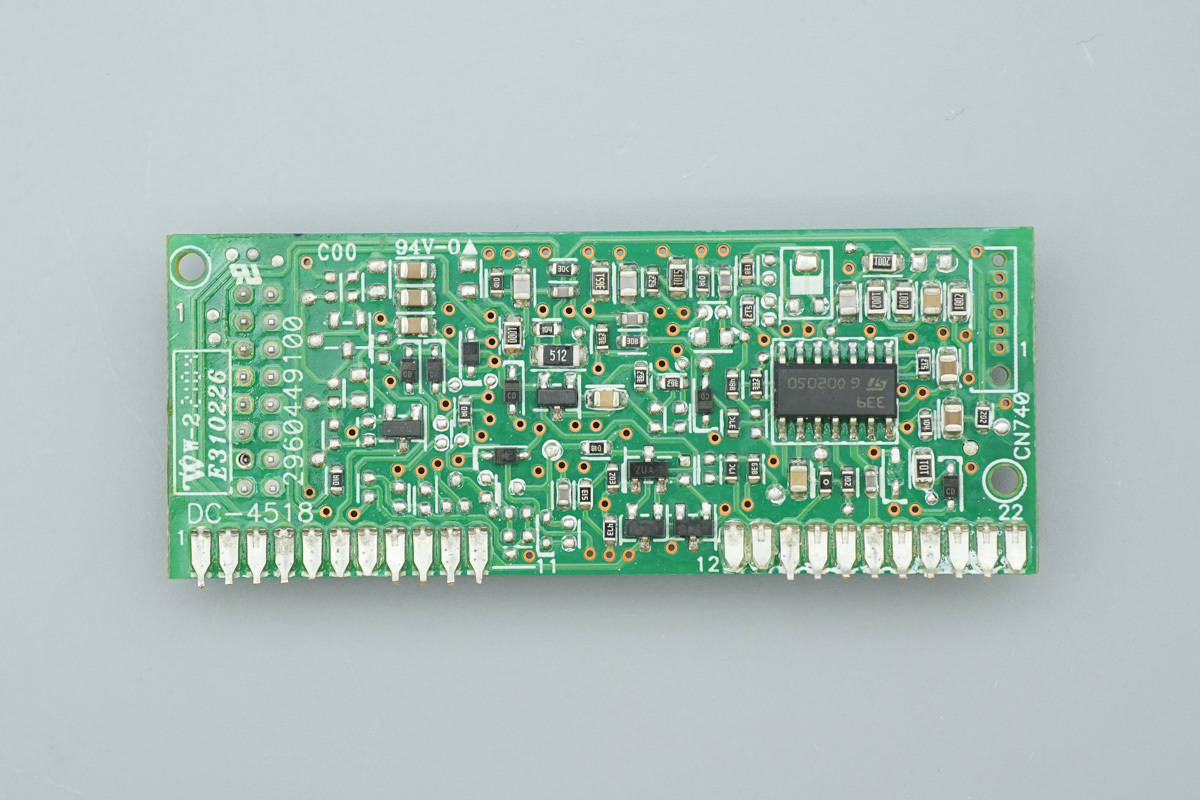

最后一块小板上设有运算放大器。

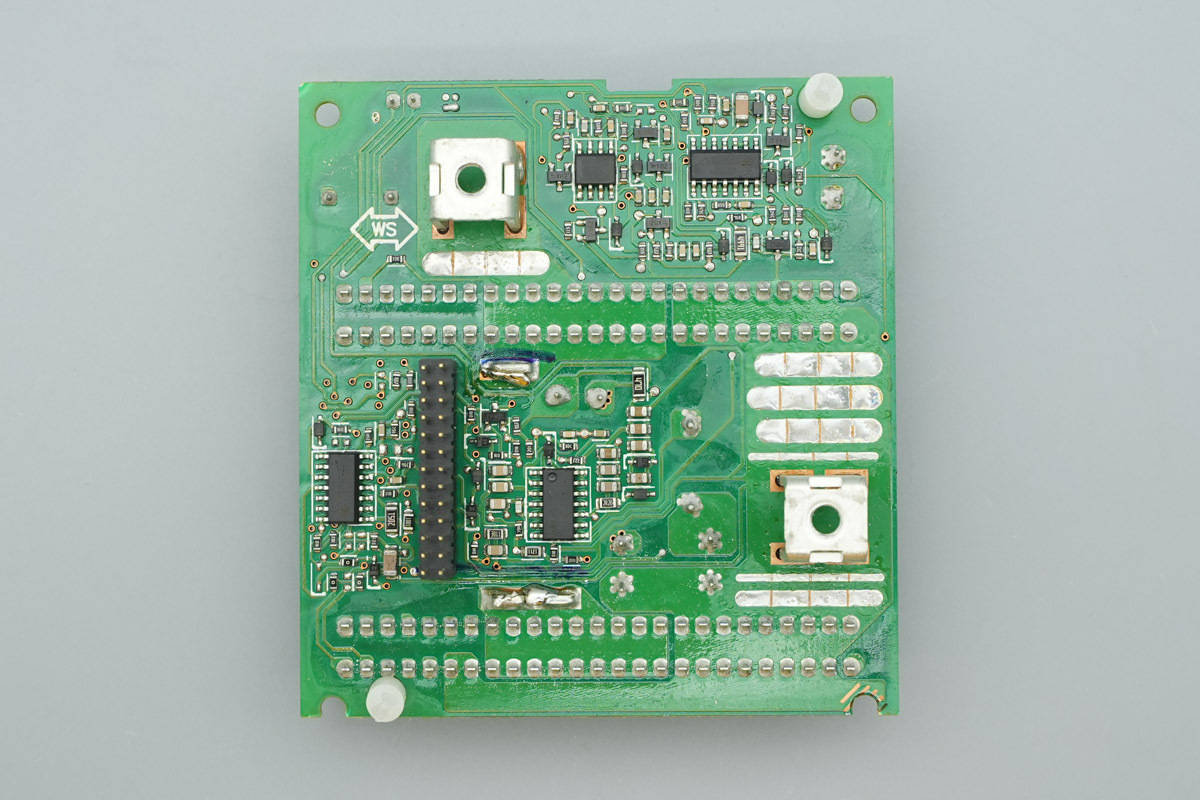

板子另一面一览。

意法半导体 LM358 运算放大器特写。

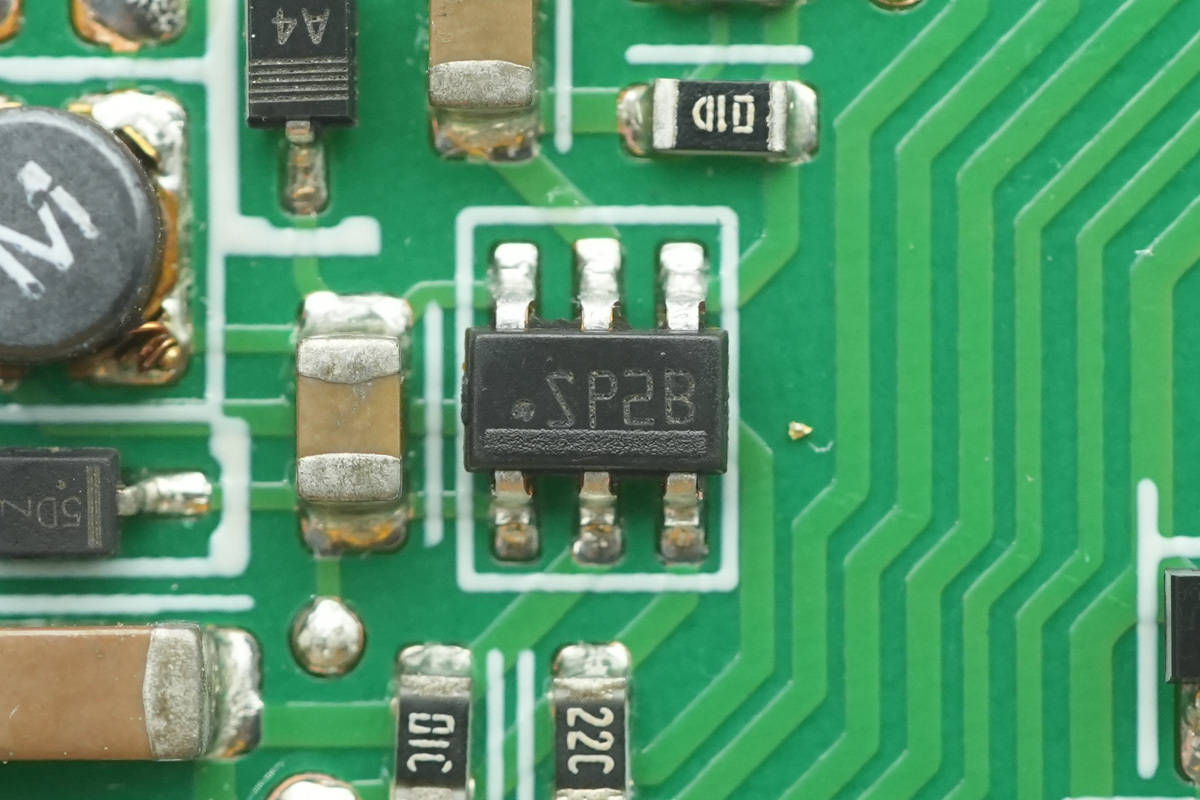

丝印SP2B芯片特写，采用SOT23-6封装。

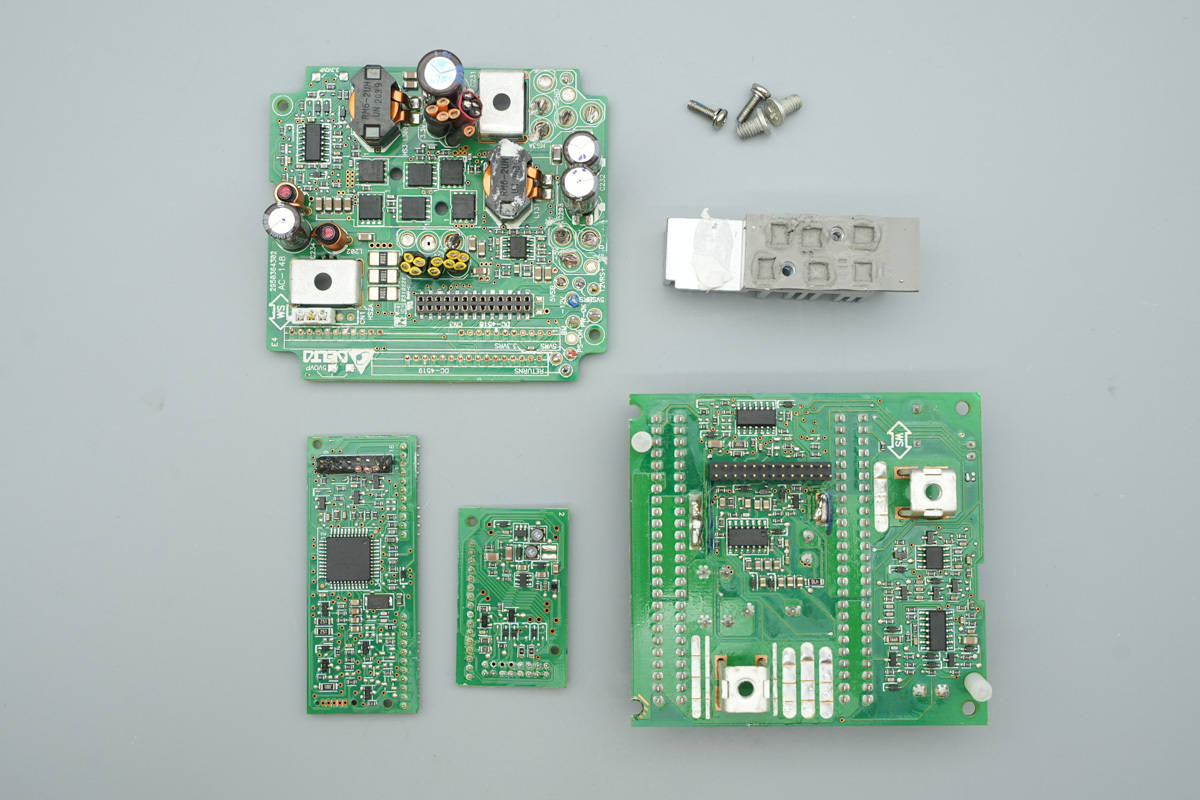

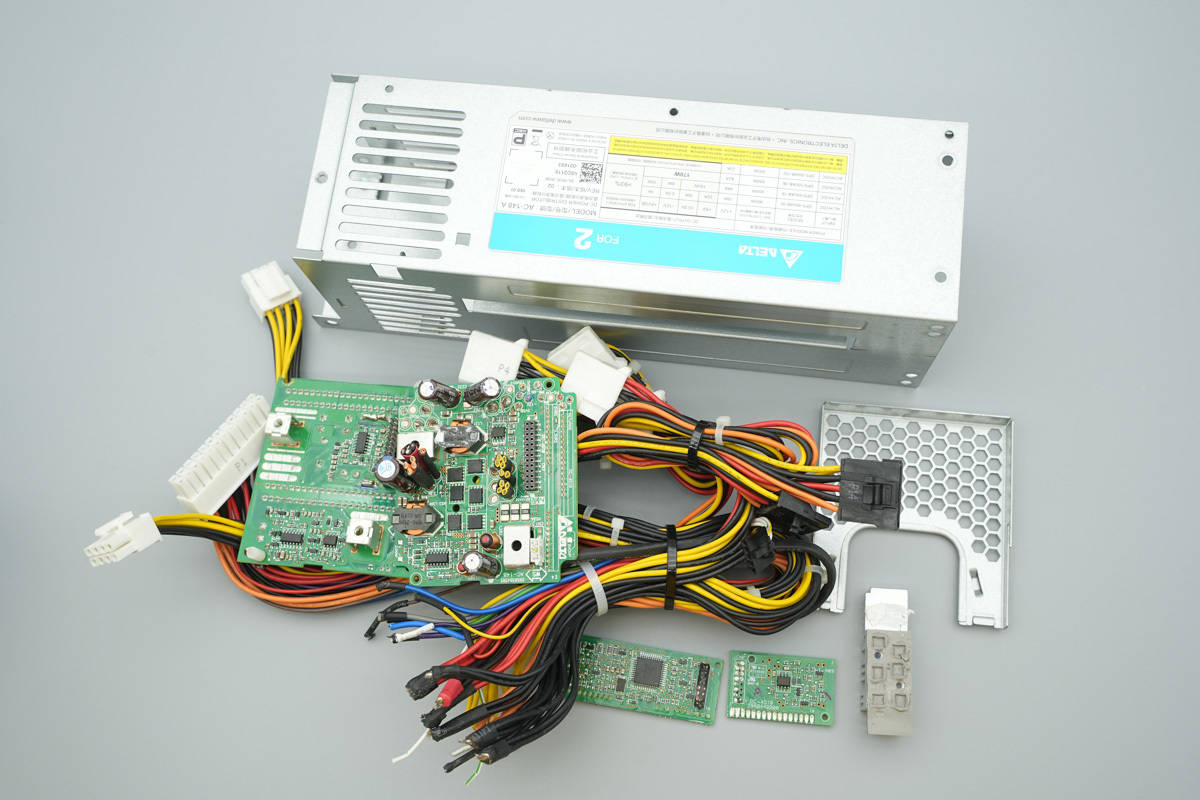

全部拆解一览，来张全家福。

服务器电源网拆解总结

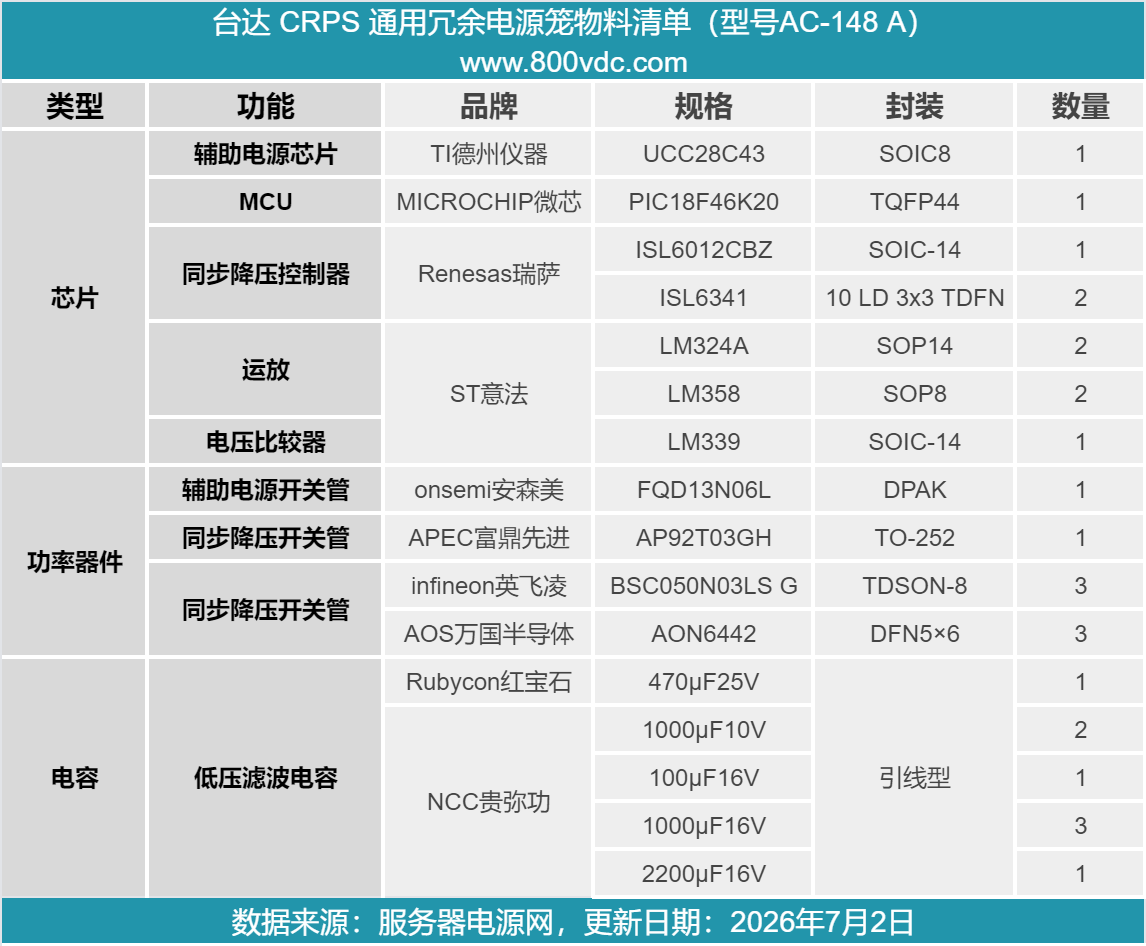

最后附上台达 CRPS 通用冗余电源笼的核心器件清单，方便大家查阅。

台达 CRPS 通用冗余电源笼采用一体式金属钣金外壳，PCBA 模块区域设计格栅散热孔。产品搭载双路 CRPS 热插拔插槽，兼容台达 300~800W 功率段 CRPS 电源，支持单模块独立运行、双模块 1+1 并联冗余备份，整机分配板转换效率超 93%，适配服务器、算力节点、存储设备多硬件同时取电。

内部 PCBA 采用前后双板分层堆叠架构，对角金属柱加固，功率 MOS 区域全覆盖散热片。电路按功率主回路、辅助隔离电源、两相大功率同步降压、模拟信号采集、整机 MCU 监控做分区划分。方案选用 TI、瑞萨、英飞凌、AOS、意法、微芯等一线工业级电源与模拟芯片，适配机房 7×24 小时不间断满载运行工况。
