在 PCB 高密度化设计趋势下，贴片式一次性保险丝已经成为电源、马达驱动、工控设备里不可或缺的过流保护器件。华德 1206T7A63V 属于 1206T 系列陶瓷慢断贴片保险丝，专为存在开机冲击电流的电路设计，兼顾小型化封装与延时熔断能力，广泛应用于各类直流供电电子产品中。

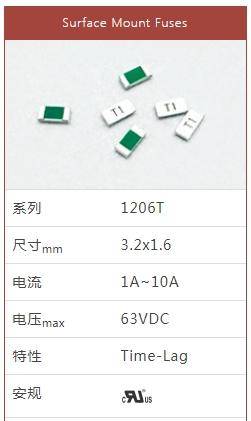

1206T贴片保险丝

产品基础参数解读

型号 1206T7A63V，每一段字符都对应关键性能指标：

• 封装：1206（3.2×1.6mm）标准 SMD 贴片封装，适配回流焊贴装，适配常规 PCB 焊盘
• 熔断特性：T 代表 Time‑Lag 慢断（延时型），一次性熔断，熔断后不可恢复
• 额定电流：7A，常温下可持续承载 7A 工作电流
• 额定电压：63VDC，最大直流耐压 63V，电路工作电压不可超过该值
• 本体材质：氧化铝陶瓷基板，熔丝为铜合金材质，端子镀锡，无铅无卤，满足 RoHS 环保要求
• 工作温度范围：‑40℃~+150℃，适应工业、车载类宽温工作环境
• 包装：编带卷装，标准包装 5000PCS，适合 SMT 大批量生产

重点区分慢断与快断：慢断保险丝可以耐受短时间大冲击电流，不会在上电瞬间误熔断；遇到持续短路故障时，会可靠熔断切断回路，这也是 1206T 系列核心优势。

工作原理与内部结构

华德 1206T7A63V 内部核心为铜合金熔丝，固定在高强度陶瓷基板之上，两端为可焊金属端子。

设备正常运行时，工作电流低于 7A，熔丝保持导通状态；

当电路出现短路、过载故障，持续大电流流过熔丝，熔丝温度快速上升达到熔点发生熔断，直接切断供电回路，避免后端芯片、马达、PCB 铜箔被大电流烧毁。

因为是一次性保险丝，熔断之后器件永久开路，需要更换物料设备才能恢复工作，不可自动复位。

陶瓷壳体可以实现良好的灭弧效果，短路瞬间抑制电弧，降低起火、炸件风险，对比普通塑封贴片保险丝可靠性更高。

典型应用场景

这款慢断 7A/63VDC 贴片保险丝，特别适合上电存在浪涌冲击电流的直流回路，常见落地场景：

1. 小型马达驱动回路：电动工具、小型水泵、风扇电机，电机启动瞬间会产生数倍于稳态的冲击电流，慢断特性规避开机误炸保险丝
2. 电源模块、DC‑DC 板卡、锂电池保护板附属回路，63V 高耐压适配高压直流供电
3. 安防设备、车载后装电子、智能家电控制板
4. 音响功放、变压器次级保护，可兼容替代同规格进口贴片保险丝 469、407 系列物料，实现国产替代降本

工程选型实操要点

很多项目出现保险丝莫名熔断，大多是选型降额、熔断特性选错导致，使用 1206T7A63V 需要注意下面几点：

1. 额定电流降额：电路稳态持续工作电流建议≤4‑5A，不要长期跑满 7A 额定值；环境温度越高，需要预留更大电流余量，高温会降低保险丝实际载流能力。
2. 电压匹配：回路直流电压必须≤63V，超过耐压值，熔断后会出现拉弧、续流，无法真正切断故障。
3. 熔断特性切勿混用：不要拿快断保险丝直接替换本型号。如果回路存在电机启动、电容充电浪涌，必须选用 T 后缀慢断型号，否则上电就会误熔断。
4. I²t 焦耳积分匹配：需要确认回路浪涌能量，器件 I²t 要大于电路正常脉冲能量，避开非故障状态熔断；短路条件下，又要保证可以快速熔断保护后端器件。
5. PCB 焊盘严格按照规格书设计，焊盘过大过小，会影响焊接温度，造成虚焊、过热提前熔断。

采购与替代提醒

华德 1206T7A63V 是成熟国产贴片慢断保险丝，编带适合 SMT 产线，安规认证齐全，适合批量量产。

做物料替代时，不仅要看封装、电流、电压，熔断特性（慢断 Time‑Lag）必须一致，仅仅看电流电压参数直接替换，极易带来产品可靠性隐患。

总结

华德 1206T7A63V，1206 封装 7A 63VDC 一次性慢断贴片保险丝，凭借陶瓷本体、宽温耐受、抗浪涌的优势，很好解决马达类、带冲击电流直流电路的过流保护难题。硬件设计时，做好电流降额、电压匹配，选对慢断特性，就能充分发挥它的保护能力，降低设备烧毁风险。
