●1、输入电源：三相四线（或三相五线）～380V±5%；

●2、温度：-10℃～+40℃，相对湿度＜85%（25℃）；

●3、装置容量：≤1.5KVA；

●4、尺寸：≥1600mm×700mm×1500mm；

5、主机箱

★5.1配置主机箱：1个；

5.2主机箱具体要求

5.2.1控制及交流电源部分

●（1）提供三相固定380V交流电源，电流型电压型漏电开关保护，通过转换开关测量三相输出线电压；

●（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器），同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值；

●（3）提供3V、6V、9V、12V、15V、20V、24V低压交流电源，电流1.5A；

●（4）提供0～220V插座≥3只，为外部仪器提供工作电源；

●（5）日光灯引线端口；

●（6）配备实训用220V/30W日光灯管及支架一套。220V/30W日光灯管及支架一套置于主机箱底部。

5.2.2直流电源部分

●（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv；

●（2）低压直流稳压电源：≥12V，电流0.5A。

●6.2.3功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

5.2.4仪表部分

●（1）智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护；

●（2）智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

●（3）智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

●（4）智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

●（5）功率因数表1只：功率测量精度≥0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

6、电工实训挂箱

★6.1配置电工实训挂箱：1个；

6.2电工实训挂箱具体要求

●6.2.1电路基础模块（一）： 提供电阻、电感、电容、电路基础实验模块和故障按键（3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验；

●6.2.2电路基础模块（二）：提供各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）；

●6.2.3交流电路模块（一）：提供铁芯变压器一只（50VA、36V/220V）、电流插座等，原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；

●6.2.4交流电路模块（二）：提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器等，高压电容可通过钮子开关控制，完成日光灯电路连接和功率因数提高实验。

●6.2.5交流电路模块（三）：提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。

7、电气控制实训挂箱

★7.1配置电气控制实训挂箱：5只；

★7.2电气控制实训挂箱具体要求

7.2.1电气控制实训挂箱一：3P断路器1只，保险座4只，指示灯3只，按钮开关3只（红、黃、绿）；

7.2.2电气控制实训挂箱二：交流接触器1只、热继电器1只；

7.2.3电气控制实训挂箱三：交流接触器2只；

7.2.4电气控制实训挂箱四：时间继电器1只，单相变压器一只，二极管4只，按钮一只，专用制动电阻（10Ω/25W）1只；

7.2.5电气控制实训挂箱五：行程开关4只，按钮1只，热继电器1只。

8、三相交电机

★8.1配置三相交电机：2台；

●8.2三相交电机具体要求：≥380V/180W，铝质外壳。

9、磁吸式电子、单片机实训模块

●9.1实训电路板模块由PCB面板与磁吸固定机构组成，实训电路板设有参数测试点、故障设置开关，实训电路板PCB面板表面清爽、实训电路及符号线条清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，选取相应实训电路板模块等。实训电路板模块配有公共实训基座，公共实训基座与实训电路板模块磁吸固定机构相配套，实训时只需把实训电路板模块放置公共实训基座上即可牢固吸附在公共实训基座上，然后做所需实训项目。

▲9.2模拟电路实训模块

①晶体管放大电路一：模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，同时配有专用的波形测试环，方便波形的测量。

②晶体管放大电路二：模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路。同时配有专用的波形测试环，方便波形的测量。

③波形发生电路：模块上具有电源供电指示及供电单元、波形发生电路，同时配有专用的波形测试环，方便波形的测量。

④集成运放电路：模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时模块还提供各种实验中所需要的电阻、电容、二极管等常用元器件以满足实验需求。

⑤功率放大电路

模块上具有电源供电指示及供电单元、功率放大电路。同时配有专用的波形测试环，方便波形的测量。

⑥直流稳压电源电路

模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路。

⑦电容三点式LC振荡器电路

直流+12V供电，独立电源开关；西勒和克拉泼电路切换测试，静态工作点可调，振荡回路电容值可选。熟悉静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响。

⑧集成乘法器幅度调制电路

直流±12V供电，独立电源开关；实现AM，DSB，SSB三种调幅波，观察三种调幅波的频谱特征，研究已调波与调制信号、载波之间的关系。

⑨振幅解调器（包络检波）电路

直流+12V供电，独立电源开关；实现对调幅信号的相干检波。理解同步检波器能解调各种AM波、DSB波以及SSB波的概念。

⑩振幅解调器（同步检波）电路

直流+12V供电，独立电源开关；适合于解调信号电平较大（俗称大信号）的AM波。它具有电路简单，检波线性好，易于实现等优点。

⑪变容二极管调频器电路

直流+12V供电，独立电源开关；实现静态调制和动态调制，掌握用变容二极管调频振荡器实现FM的方法。

⑫电容耦合回路相位鉴频器电路

直流+12V供电，独立电源开关；具有相位鉴频和斜率鉴频两种方式，解电容耦合回路相位鉴频器的工作原理，熟悉初、次级回路电容、耦合电容对于电容耦合回路相位鉴频器工作的影响。

⑬锁相环频率调制器电路

直流+12V供电，独立电源开关；采用4046实现的频率调制器，掌握用4046集成电路实现频率调制的原理和方法。

⑭锁相环鉴频器电路

直流+12V供电，独立电源开关；采用4046实现的频率解调器，了解用4046集成电路实现频率解调的原理，加深锁相环工作原理的理解。

⑮负载模块：提供12V/5W灯泡负载一个，提供200欧/2W功率电阻一个，

提供12V/1.2W直流电机负载一个。

▲9.3数字电路实训模块

①DIP拓展电路一

模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。

②DIP拓展电路二

模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。

③DIP拓展电路三

模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路。

④逻辑电平输出电路

模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯）。

⑤LED显示电路模块

模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元。

⑥数电选配芯片套件

提供1套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。

⑦脉冲信号发生器与三态逻辑测试笔

提供2路正负输出单次脉冲（脉冲信号发生器）：提供正负脉冲输出，每按一次输出一个正负脉冲；提供三态逻辑测试笔：可测量和显示TTL电平的高电平、低电平和高阻态。

●9.4单片机基础练习模块

①外部输入电源支持DC9～24V，外扩DC5V电源接口。

②模块上包含89C51单片机的最小系统，使用DIP40锁紧座、外扩所有IO引脚，配连接线，方便自由连接外部实验模块；

③复位电路：带上电复位电路和4.3mm高度的小按钮复位键；

④开发板晶振：晶振设计可以方便更换；

⑤八位单向锁定开关、单路共阴数码管电路、八位共阳LED指示灯电路、八位共阴LED指示灯电路、八路独立金属按键电路（体现软件防抖/硬件防抖）、一路5V有源蜂鸣器驱动电路、一路触摸按键电路、一路继电器电路，控制口采用插孔式连接；

⑥支持USB仿真，支持USB和ISP两种下载模式，需配备下载软件以及下载线；

⑦模块上布局合理美观，需有明确电路图指示图案，使用中英文标注，方便基础教学。至少4个地线U型针，便于示波器测量连接。

●10、电子焊接套件

10.1电子报警器电路套件

10.2电子门铃电路套件

10.3光控电路的焊接与调试

10.4光控电路开关电路套件

10.5航标灯电路套件

10.6家用台灯调光电路套件

10.7排风扇自动启闭电路电路套件

10.8闪光灯电路套件

10.9温控电路电路套件

10.10音乐门铃电路套件

10.11六管超外差式调频收音机电路套件

10.21LED数字电子钟电路套件

10.13多路抢答器电路套件

★11、实训工具套件包含：剥线钳1把、尖嘴钳1把、小十字螺丝刀1把、大十字螺丝刀1把、小一字螺丝刀1把、大一字螺丝刀1把、小镊子1把、剪刀1把、恒温电烙铁及烙铁架1套、焊锡丝1圈、吸锡器1把。

12、实验桌

★12.1配置实验桌：1台；

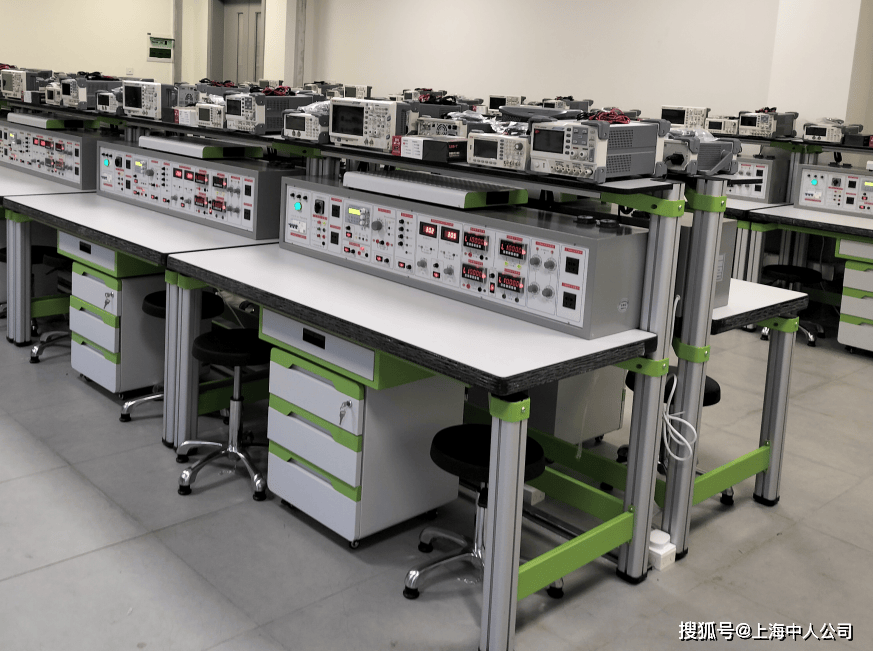

●12.2实验桌具体要求：配置一个抽屉一个键盘托。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。桌子下边配有电脑主机托。实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。

13、实训项目

●13.1电工技术实训

13.1.1.基本电工仪表的使用与测量误差的计算

13.1.2.减小仪表测量误差的方法

13.1.3.欧姆定律

13.1.4.叠加原理验证及其故障判断

13.1.5.基尔霍夫电压和电流定律验证及其故障判断

13.1.6.戴维南定理验证及其故障判断

13.1.7.诺顿定理验证及其故障判断

13.1.8.电压源外特性的测定

13.1.9.直流电阻电路故障的检查

13.1.10.二端口网络

13.1.11.互易定理

13.1.12.电容的充放电

13.1.13.最大功率传输条件测定

13.1.14.电位电压的测定及电路电位图的绘制

13.1.15.已知和未知线性与非线性电路元件伏安特性的测绘

13.1.16.一阶电路过渡过程的研究

13.1.17.二阶电路过渡过程的研究

13.1.18.RLC串联谐振电路的研究

13.1.19.功率因数提高

13.1.20.功率因数及相序的测量

13.1.21.用三表法测量交流电路等效参数

13.1.22.三相交流电路电压的测量

13.1.23.三相交流电路电流的测量

13.1.24.三相电路功率的测量

13.1.25.单相变压器参数测定及绕组极性判别

13.2电子技术实训项目

●13.2.1模拟电路部分

实验一 常用电子仪器的使用

实验二 单管放大电路的测量

实验三　场效应管放大器

实验四　负反馈放大器

实验五　差动放大器

实验六 集成运放基本运算电路

实验七 集成运放比较器

实验八 集成运算放大器的有源滤波器

实验九 RC正弦波振荡器

实验十　LC正弦波振荡器

实验十一　低频功率放大器（Ⅰ）─OTL 功率放大器

实验十二　低频功率放大器（Ⅱ）─集成功率放大器

实验十三　集成稳压器稳压电源

实验十四 串联型晶体管稳压电源

实验十五 电容三点式LC振荡器

实验十六 集成乘法器幅度调制电路

实验十七 振幅解调器（包络检波）

实验十八 振幅解调器（同步检波）

实验十九 变容二极管调频器

实验二十 电容耦合回路相位鉴频器

实验二十一锁相环频率调制器

实验二十二锁相环鉴频器

●13.2.2数字电路部分

实验一 数字电路实验基础

实验二 集成逻辑门电路的逻辑功能

实验三 组合逻辑电路的分析

实验四 数据选择器

实验五 小规模组合逻辑电路的设计

实验六 中规模组合逻辑电路的设计

实验七 触发器

实验八 同步时序逻辑电路的分析

实验九 中规模集成时序逻辑器件的应用

实验十 同步时序电路的设计

实验十一 序列信号发生器

实验十二 数字钟

●13.2.3单片机部分

实验一 P0口输入输出实验

实验二 步进电机正反转实验

实验三 外部中断实验----脉冲计数

实验四 秒时钟发生器实验

实验五 PC机串口（USB）通信实验

实验六 静态数码管显示实验

实验七 独立键盘按键实验

实验八 触摸按键实验

实验九 矩阵按键实验

实验十 电机转速实验

实验十一 PWM发生器（音乐）实验

实验十二 蜂鸣器实验

实验十三 WDG（内部）实验

实验十四 继电器实验

实验十五 16X16LED点阵显示汉字实验

实验十六 温湿度传感器采集实验

实验十七 1602LCD汉字和图片显示实验

实验十八 交通灯实验

实验十九 数码管动态显示实验

实验二十 日历显示实验

实验二十一 花样流水灯显示实验

●13.3电气控制实验

13.3.1.三相异步电动机的使用与起动

13.3.2.三相电动机接触器点动正转控制线路

13.3.3.三相电动机具有自锁的正转控制线路

13.3.4.三相电动机具有过找保护的正转控制线路

13.3.5.三相电动机接触器联锁的正反转控制线路

13.3.6.三相电动机按钮联锁的正反转控制线路

13.3.7.三相电动机按钮接触器复合联锁控制线路

13.3.8.三相电动机接触器控制Y/△降压起动

13.3.9.三相电动机时间继电器控制Y/△降压起动

13.3.10.工作台自动往返控制线路

13.3.11.三相异步电动机反接制动控制电路

13.3.12.三相异步电动机多地控制

13.3.13.电动葫芦电路维修控制线路

●13.4电子焊接实训

13.4.1.电子报警器的焊接与调试

13.4.2.电子门铃电路的焊接与调试

13.4.3.光控电路的焊接与调试

13.4.4.光控电路开关的焊接与调试

13.4.5.航标灯的焊接与调试

13.4.6.家用台灯调光电路的焊接与调试

13.4.7.排风扇自动启闭电路的焊接与调试

13.4.8.闪光灯的焊接与调试

13.4.9.温控电路的焊接与调试

13.4.10.音乐门铃电路的焊接与调试

13.4.11.六管超外差式调频收音机的焊接与调试

13.4.12.LED数字电子钟的焊接与调试

13.4.13.多路抢答器等实训线路板的焊接与调试，

14、配套教学资源

●14.1本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！

●14.2课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。

14.3在线教育开放平台资源库

●14.3.1《模拟电子技术》课程要包括：1 .常用半导体器件（1.1 半导体的基本知识、1.2 二极管、1.3 三极管、1.4半导体器件的识别与检测），2. 直流稳压电源（2.1 整流电路、2.2 滤波电路、2.3 稳压电路），3.基本放大电路（3.1 放大电路的基本知识、3.2 基本共射极放大电路、3.3 分压式偏置共射放大电路3.4 共集电极放大电路），4. 功率放大电路（互补对称功率放大电路），5 .差动放大电路与集成运算放大器，6. 放大电路中的反馈（6.1 反馈的基本概念、6.2 负反馈对放大电路性能的影响），7 .集成运算放大器的应用（7.1 集成运放的应用基础、7.2 集成运放的线性应用），8. 正弦波振荡器（8.1 正弦波振荡电路概述、8.2 RC 正弦波振荡电路）。

●14.3.2《数字电子技术》课程要包括：1.章数字电路基础（逻辑函数的卡诺图化简法） ，2.逻辑门（集成逻辑门电路），3.电路集成触发器 （3.1 主从触发器3.2边沿触发器3.3 CMOS 集成触发器），4.时序逻电路（4.1时序逻辑电路的分析、4.2时序逻辑电路的分析），5.脉冲波形的产生与整形电路（5.1多谐振荡器、5.2施密特触发器、5.3.555 定时器及其应用）

●14.3.3《电子产品设计制作》课程要包括：项目一 智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果），项目二 电子秤（称重传感器工作原理、电子秤效果演示），项目三 电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）

●14.3.4《嵌入式技术应用》课程要包括：教学项目1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器）教学项目2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置），教学项目3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）教学项目4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）教学项目5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）教学项目6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用）教学项目7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数）；

●14.3.5电气自动控制微课内容不少于90课时；

14.3.6完成实训项目：

●项目一 三相异步电动机启动线路制作、调试与故障排除

任务一：识别低压电器及异步电动机

任务二：点动与自锁正转控制线路的实施

任务三：联锁正反转控制线路的实施与检测

任务四：Y-△降压启动控制线路分析与接线

任务五：三相异步电动机顺序控制线路安装与测试

●项目二 三相异步电动机行程控制线路的设计及实施

任务一：电动葫芦控制线路设计及实施

任务二：工作台自动往返线路设计及实施

●项目三 三相异步电动机制动控制线路分析设计及实施

任务一：三相异步电动机反接制动控制线路安装与测试

任务二：三相异步电动机能耗制动控制线路安装与测试

项目三 卷帘门控制电路的安装、调试及故障排除

任务一：卷帘门控制电路的安装、调试及故障排除

任务二：卷帘门PLC控制电路设计

任务三：卷帘门PLC控制控制程序设计与调试

●项目四 传送带送料装置控制线路的安装、调试及故障排除

任务一：传送带送料装置控制电路安装、调试及故障排除

任务二：用PLC技术实现传送带送料装置控制

任务三：编写调试PLC程序及系统总调试
