本期拆解的是华为100W全能充多口充电器，这款充电器具备USB-C接口和USB-A/C融合接口，可实现两台设备同时充电。充电器内部采用高效双路均流架构，并使用氮矽科技氮化镓器件，实现了小体积和高功率密度的兼得。并且配有折叠插脚，便于日常携带。

华为100W全能充多口充电器任一接口均支持100W SCP和UFCS快充输出，两个USB-C接口支持65W PD快充，可为笔记本电脑充电。双口同时输出时，支持功率动态调节分配，提升充电体验。下面充电头网就带来华为这款多口充电器的拆解，一起看看内部的用料和设计。

华为全能充多口充电器开箱

包装盒正面印有华为品牌logo、产品名称、套装外观图以及HUAWEI SuperCharge标识。

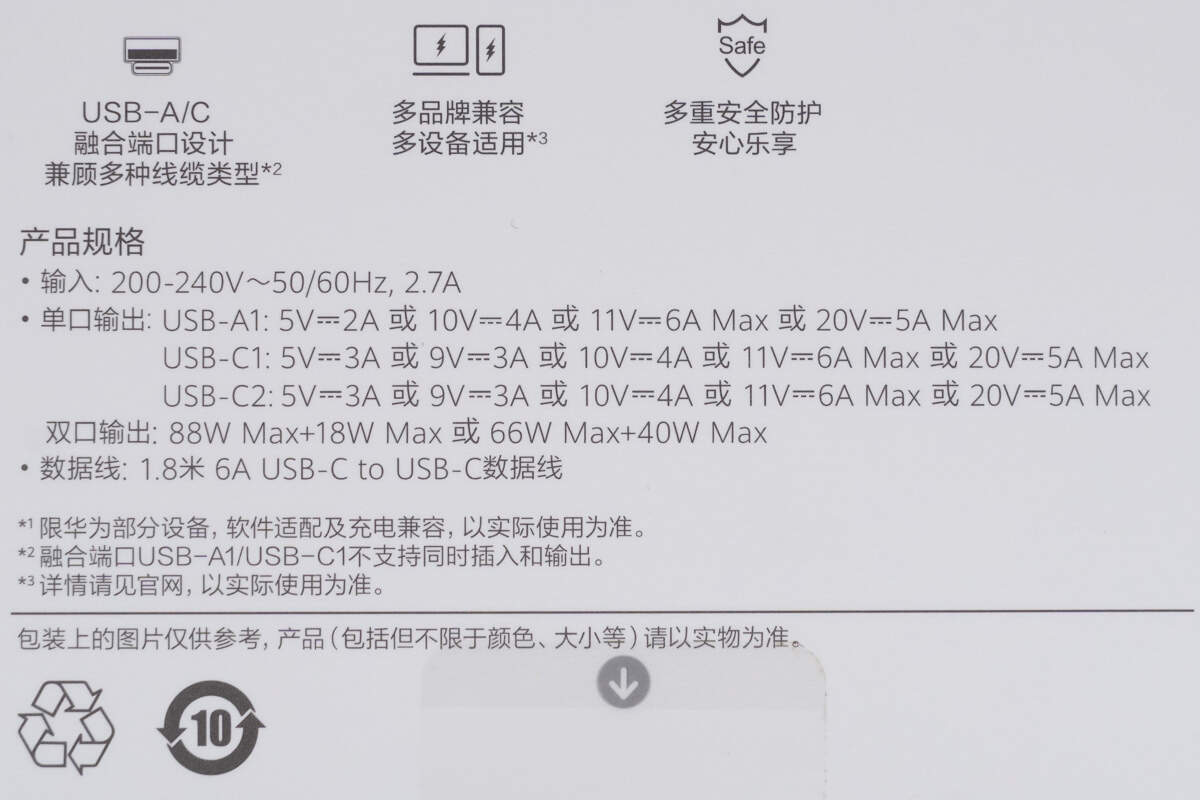

背面印有产品七大卖点描述以及规格参数信息。

包装盒上参数特写，下面到充电器实物展示环节再介绍。

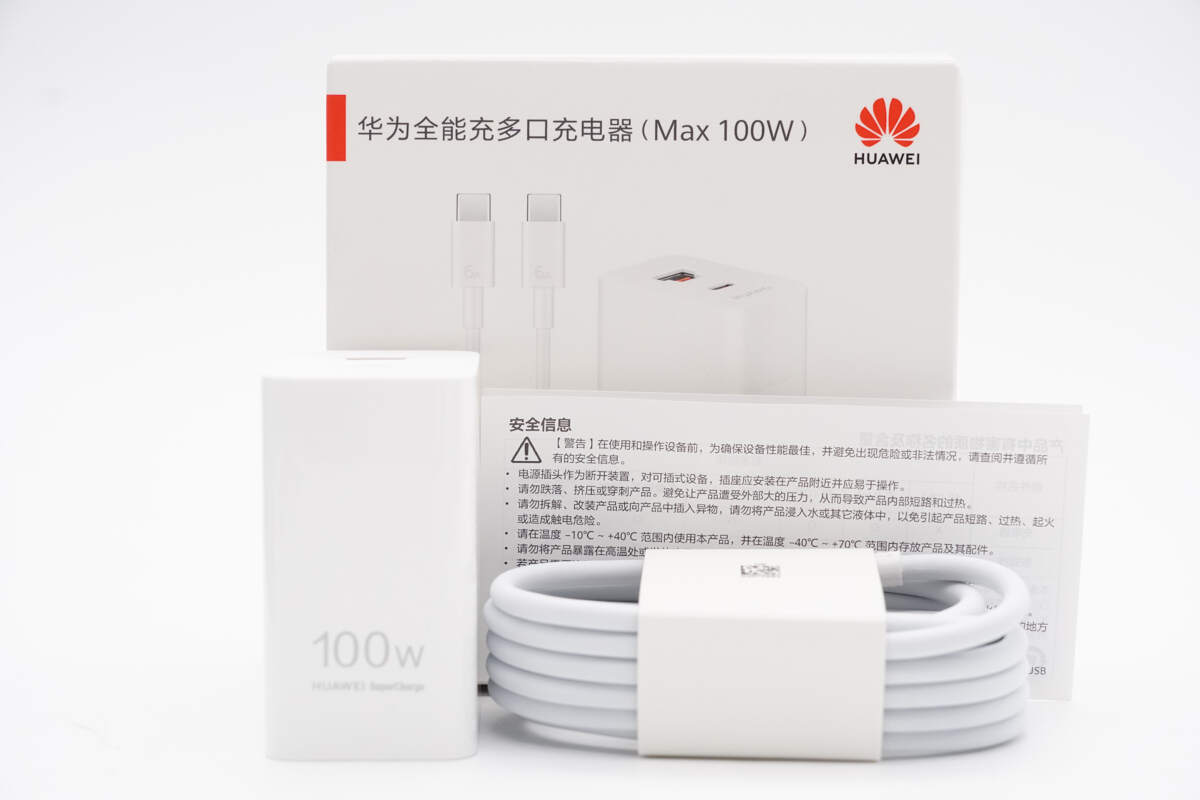

包装内含充电器、数据线以及使用说明书。

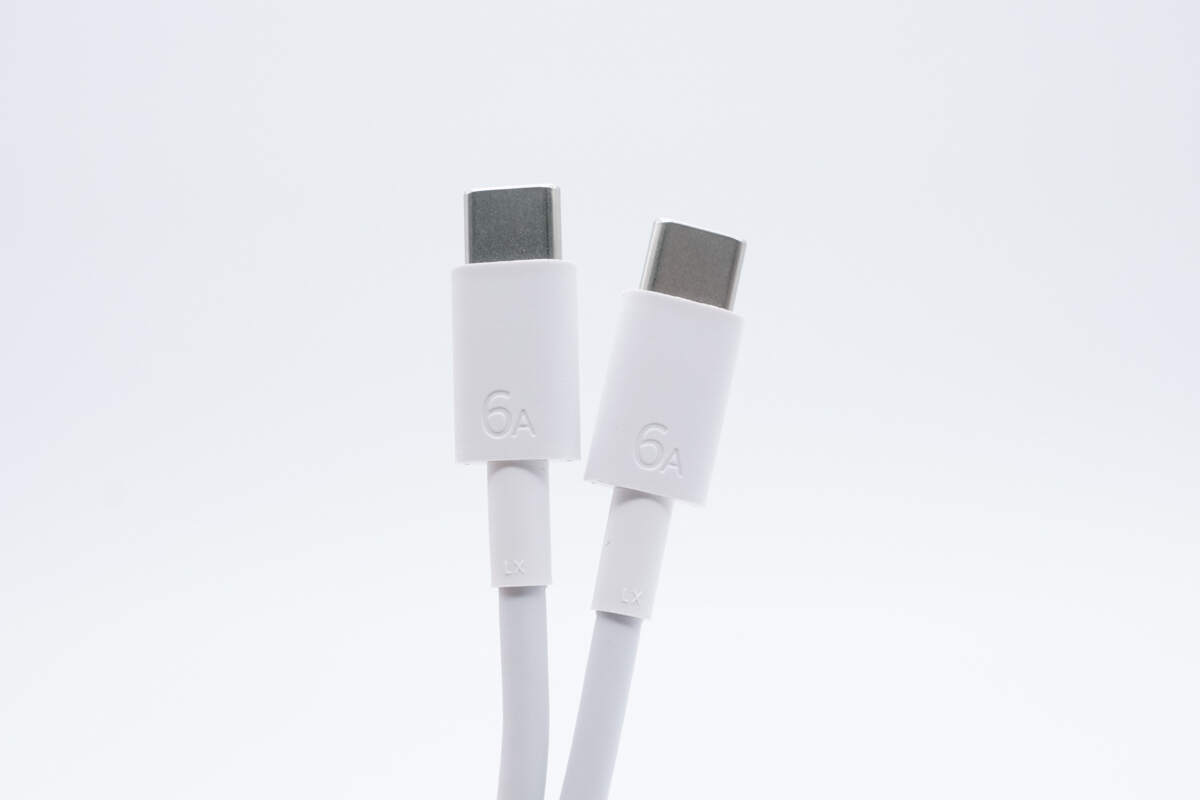

附带数据线为6A USB-C to USB-C线，常规白色配色，线头外壳磨砂方便插拔，末端设有网尾抗弯折保护。

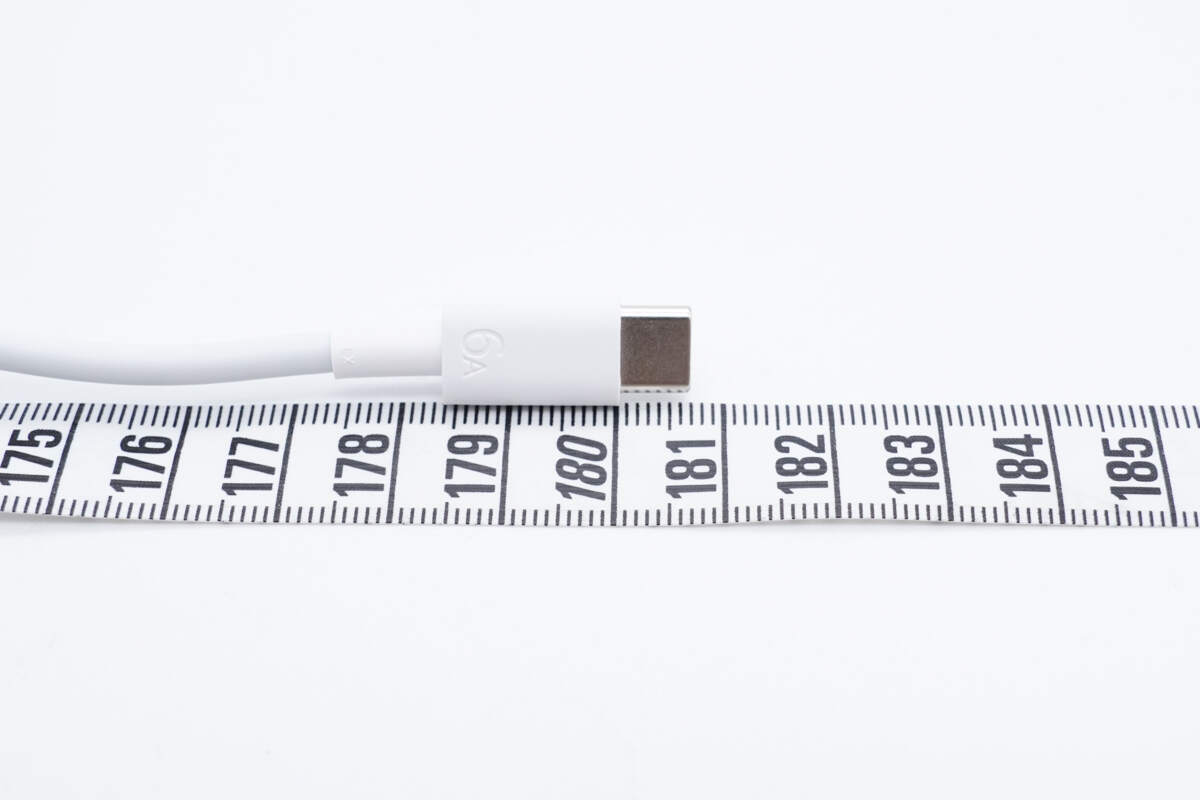

测得数据线长度约为180.7cm。

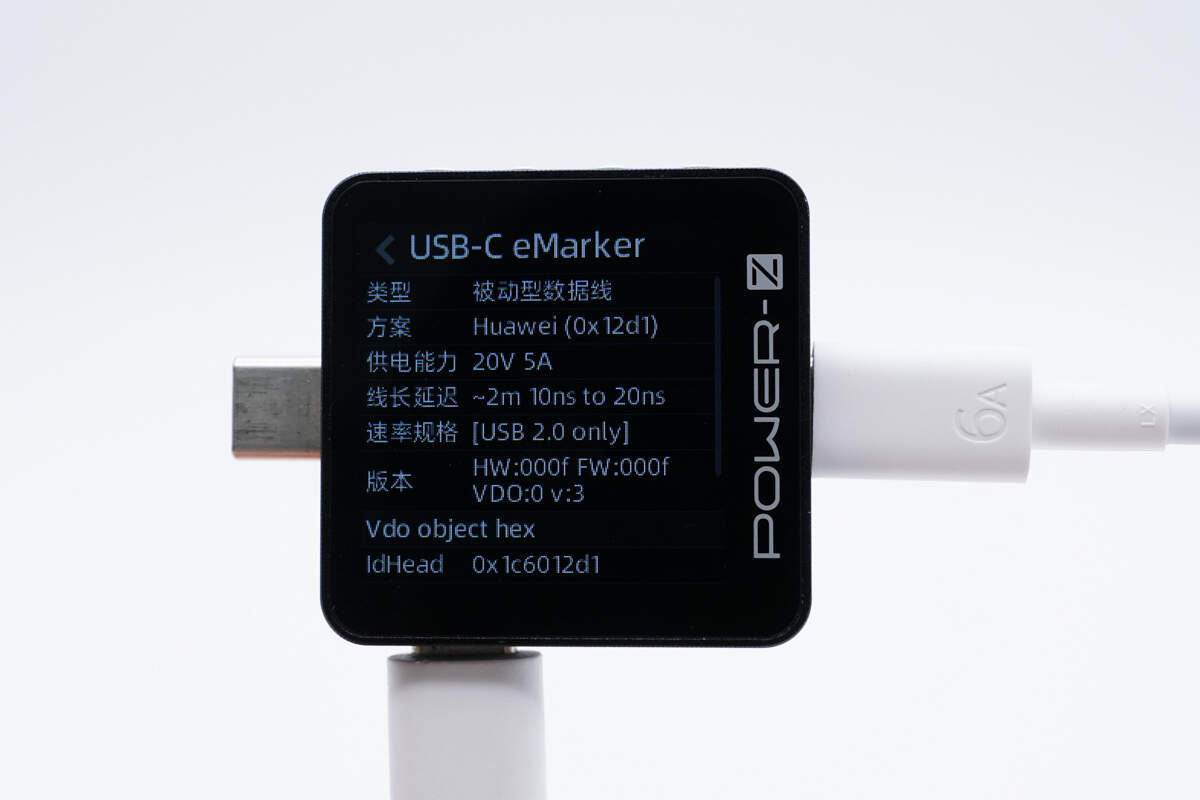

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB2.0。

充电器延续华为全能充系列设计语言，机身采用PC防火材质白色外壳，腰身高光亮面处理。

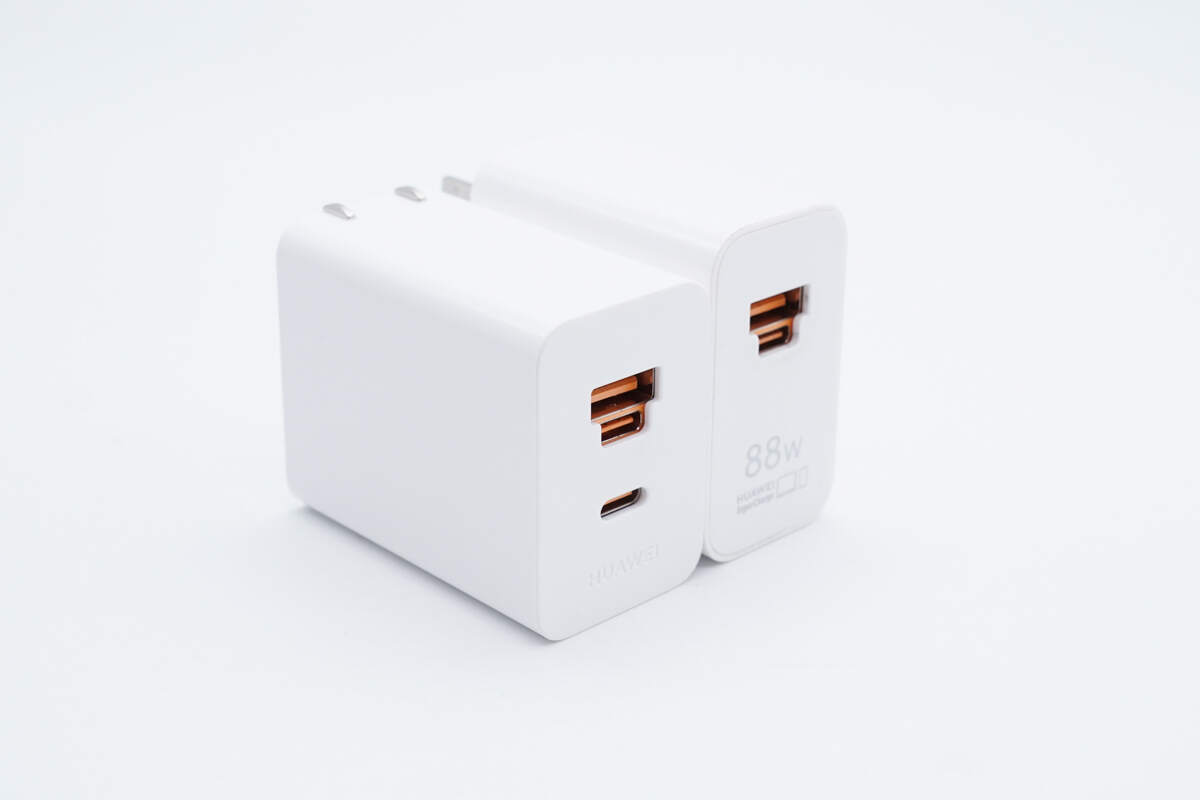

相比华为上一代88W全能充，华为100W全能充多口充电器不但多配置了一个USB-C接口，机身尺寸也更加小巧。

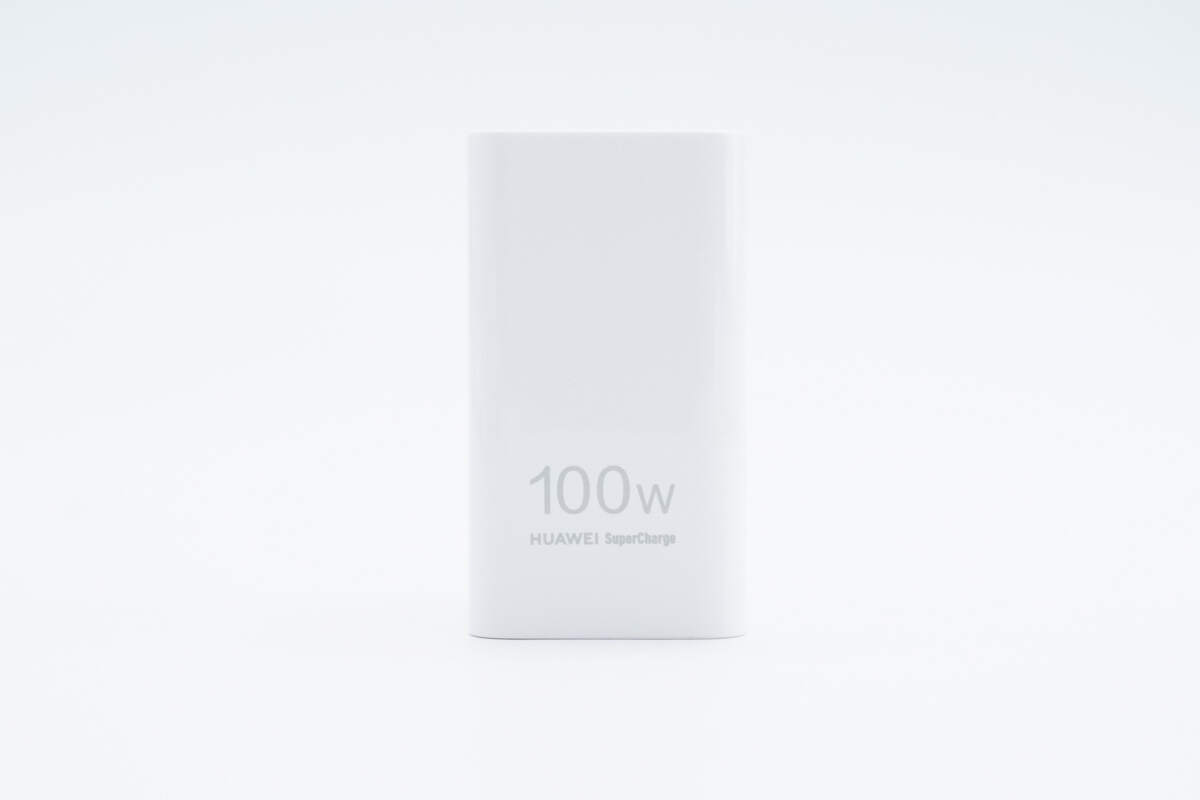

机身侧面印有100W和HUAWEI SuperCharge字样。

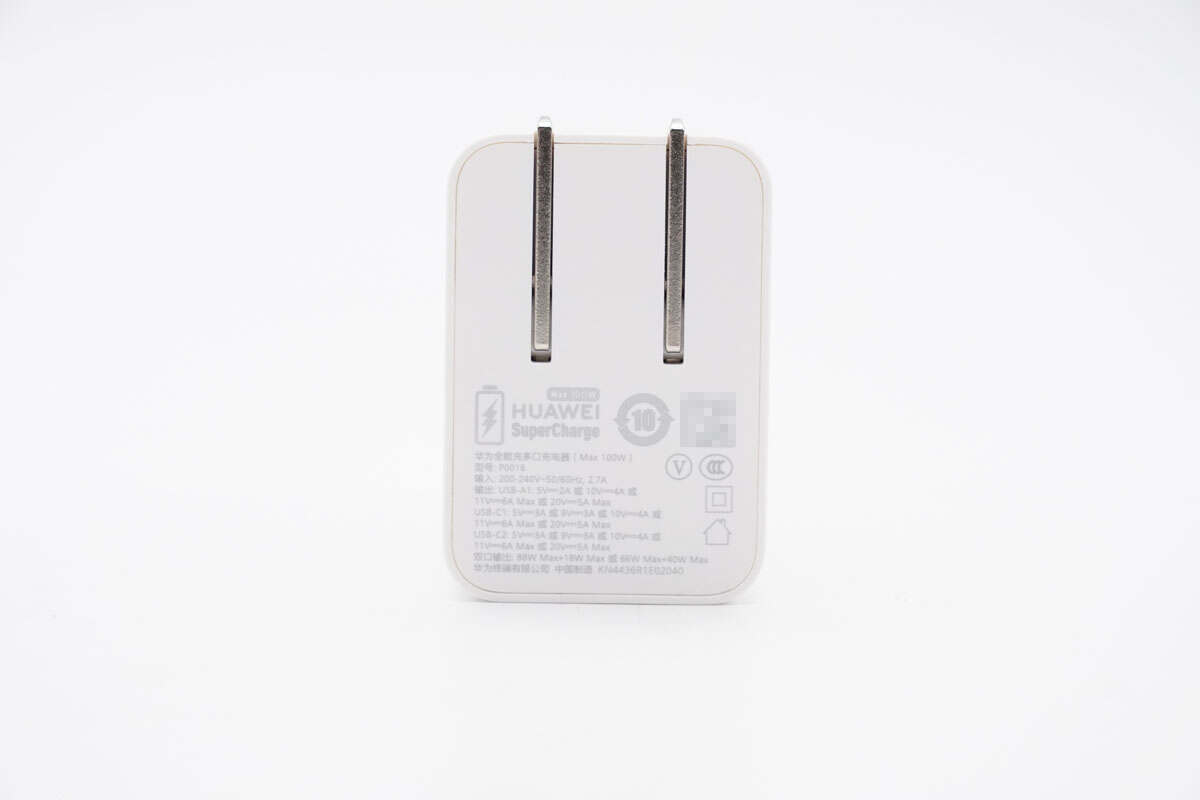

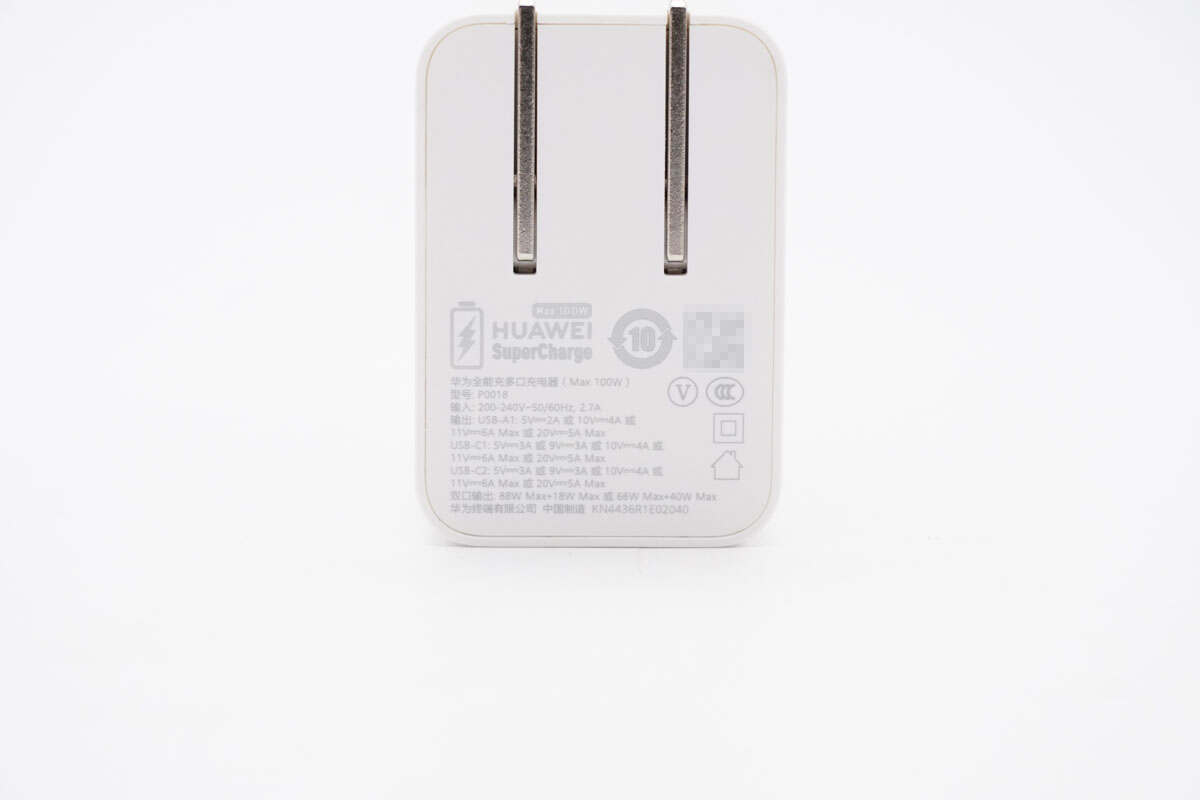

输入端外壳印有充电器参数。

充电器参数特写

型号：P0018

输入：200-240V~50/60Hz 2.7A

输出：

USB-A1：5V2A、10V4A、11V6A、20V5A Max

USB-C1：5V3A、9V3A、10V4A、11V6A、20V5A Max

USB-C2：5V3A、9V3A、10V4A、11V6A、20V5A MaX

双口输出：88W+18W或66W+40W

充电器通过了CCC认证。

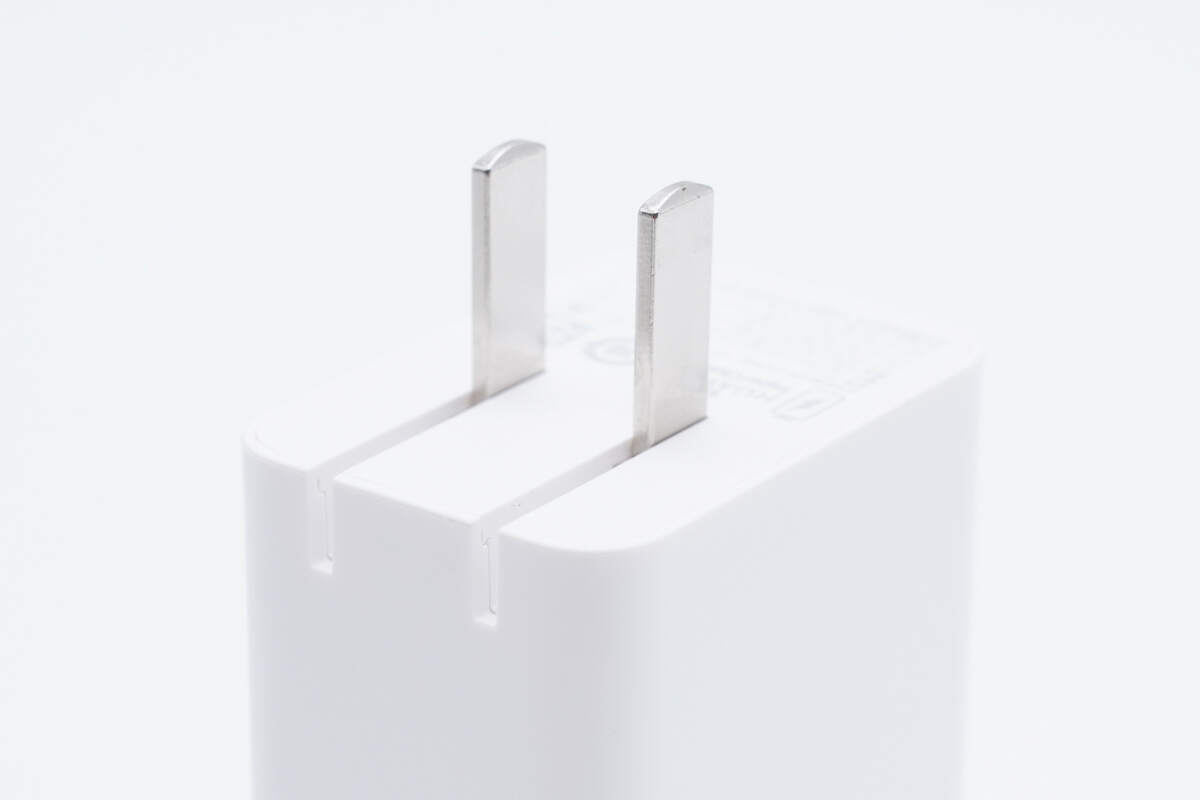

充电器配置可折叠国标插脚。

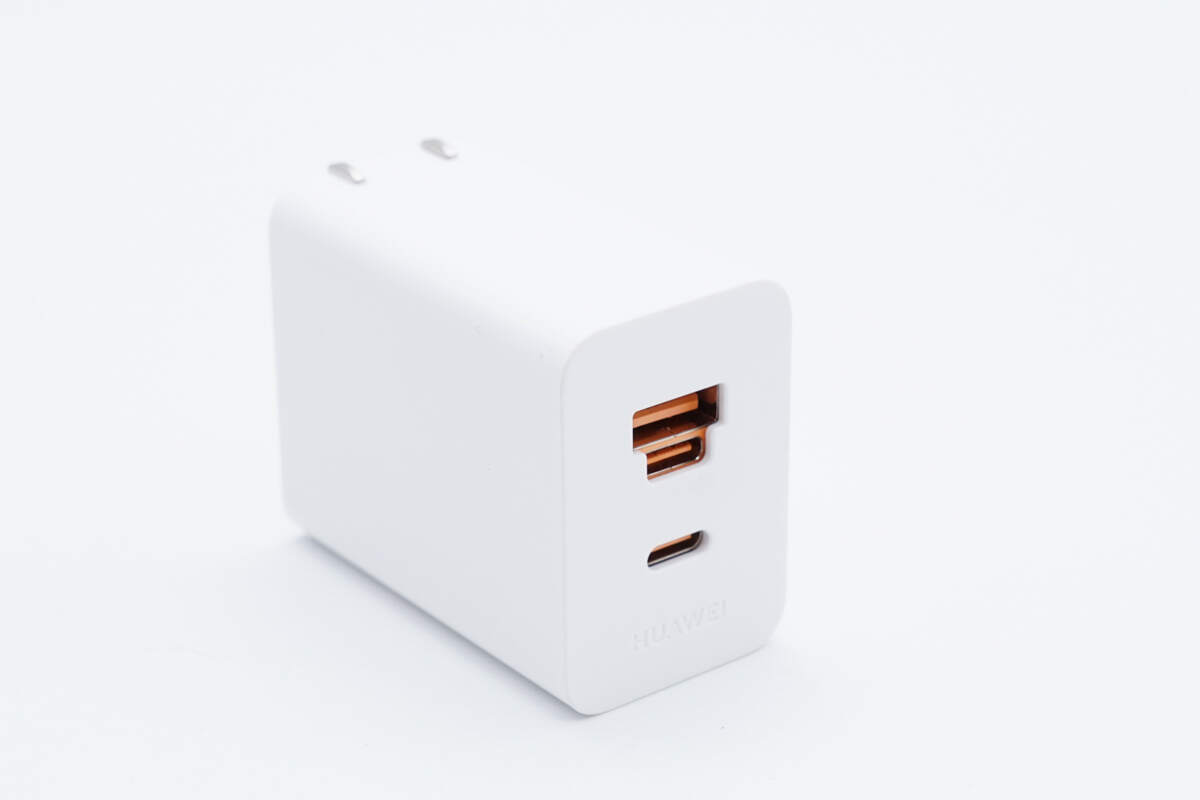

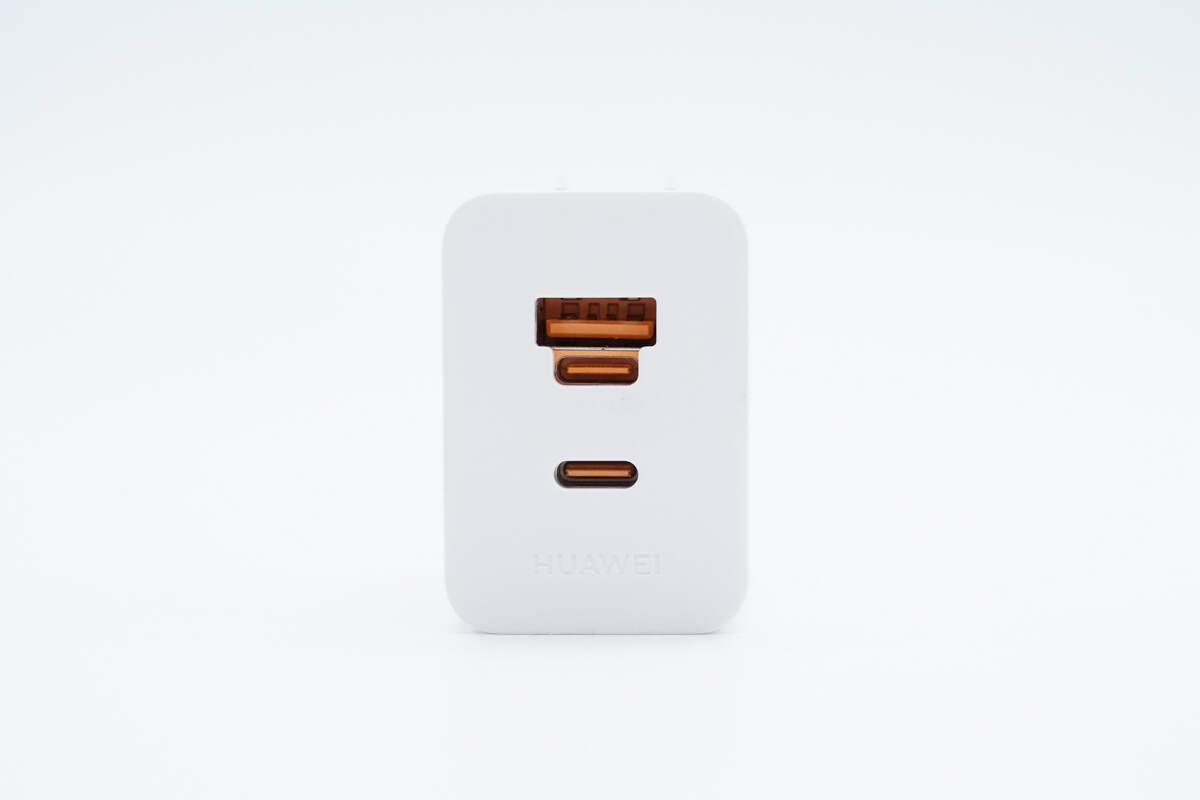

作为全能充系列新品，充电器不仅配置了USB-A/C融合接口，还配有一个独立的USB-C接口。

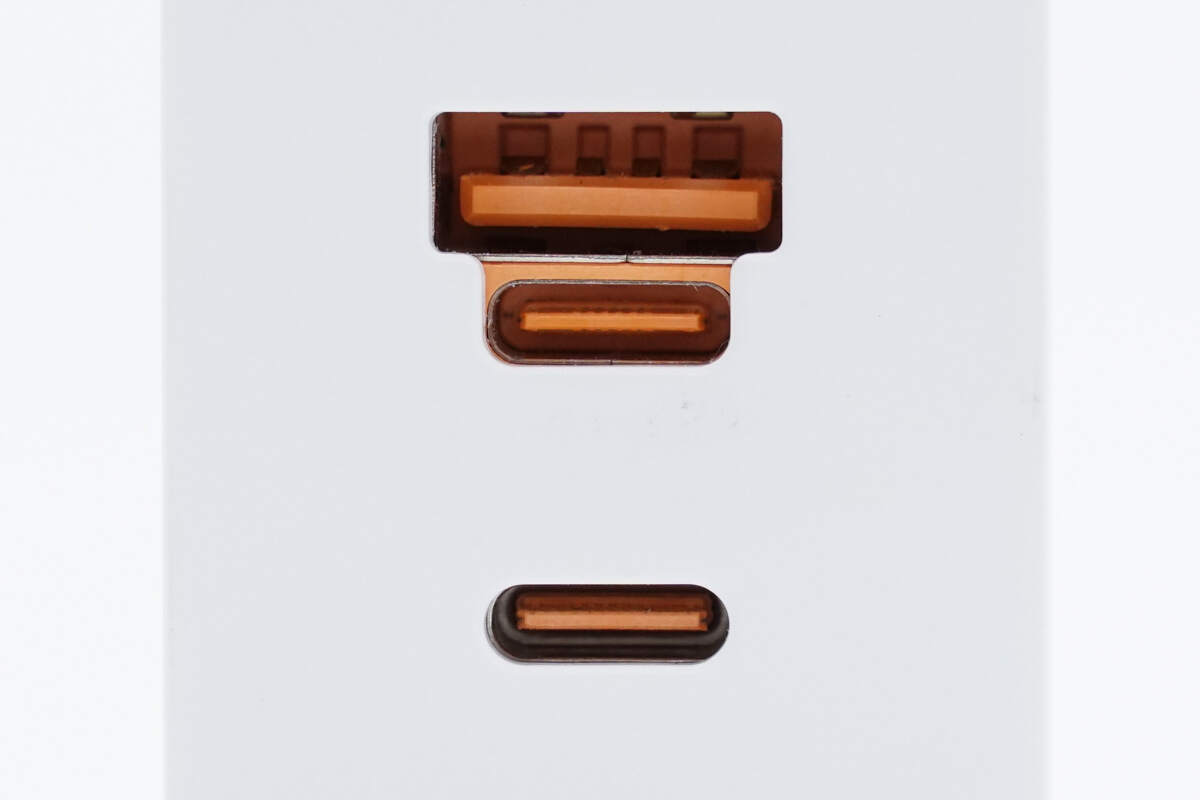

USB-A/C融合接口和USB-C接口特写，内部均为橙色胶芯。

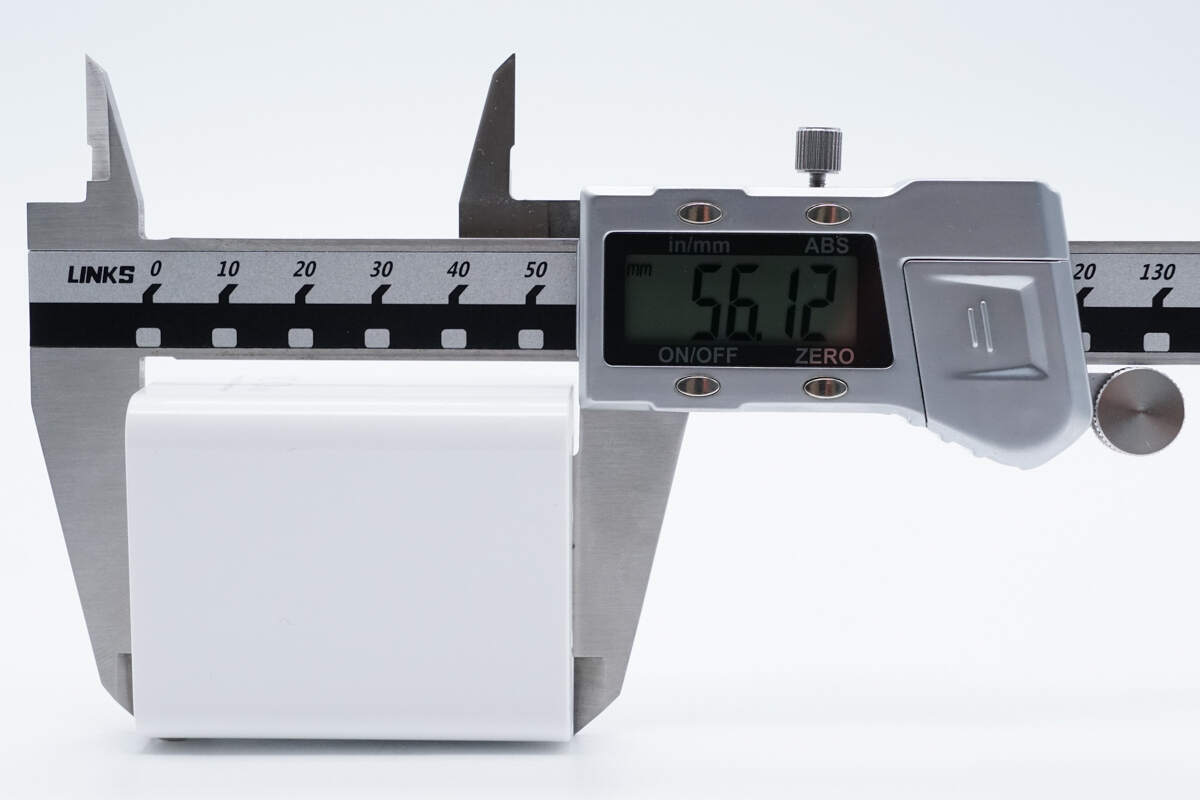

实测充电器机身长度约为56.1mm。

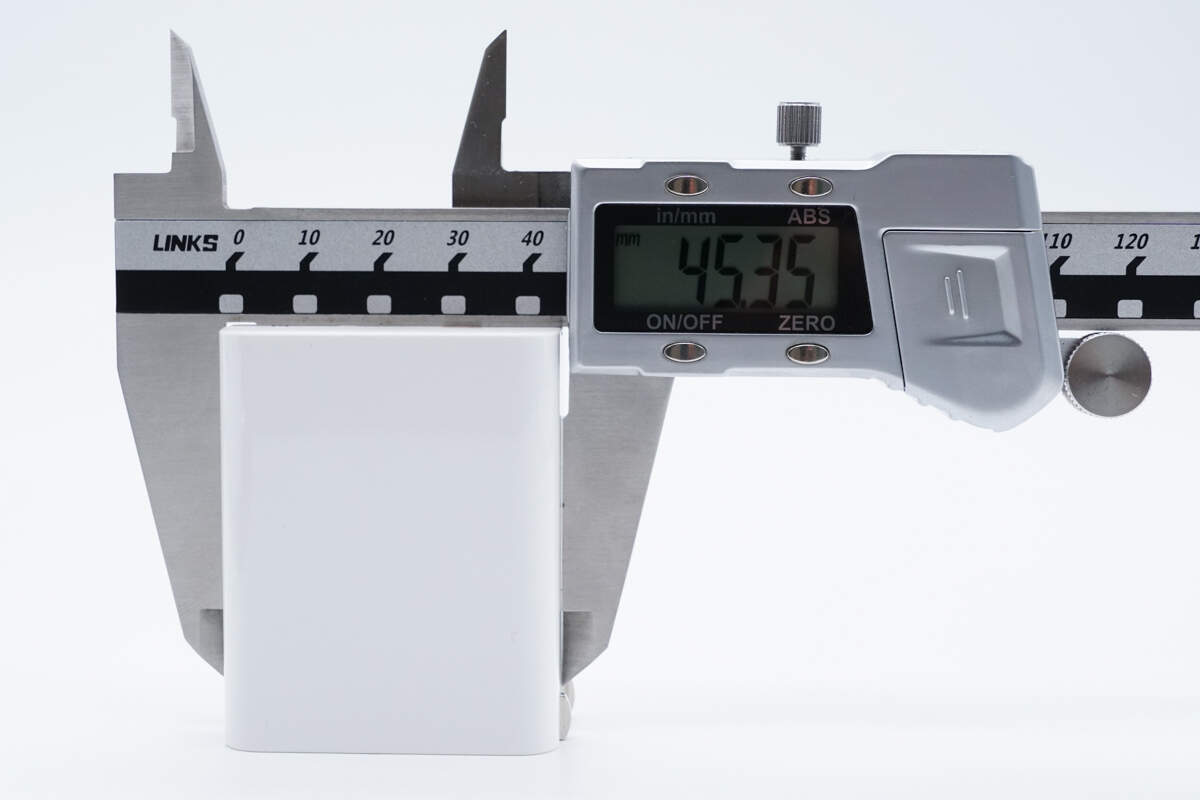

宽度约为45.4mm。

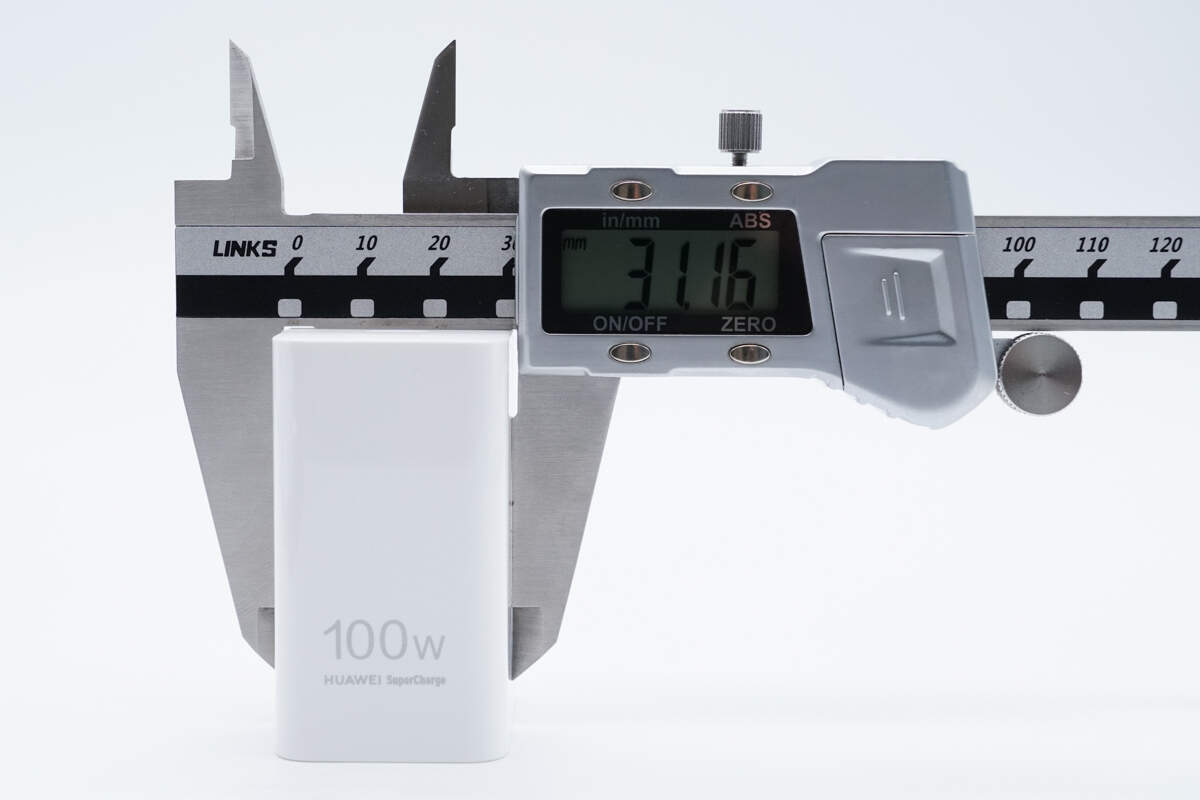

厚度约为31.2mm。

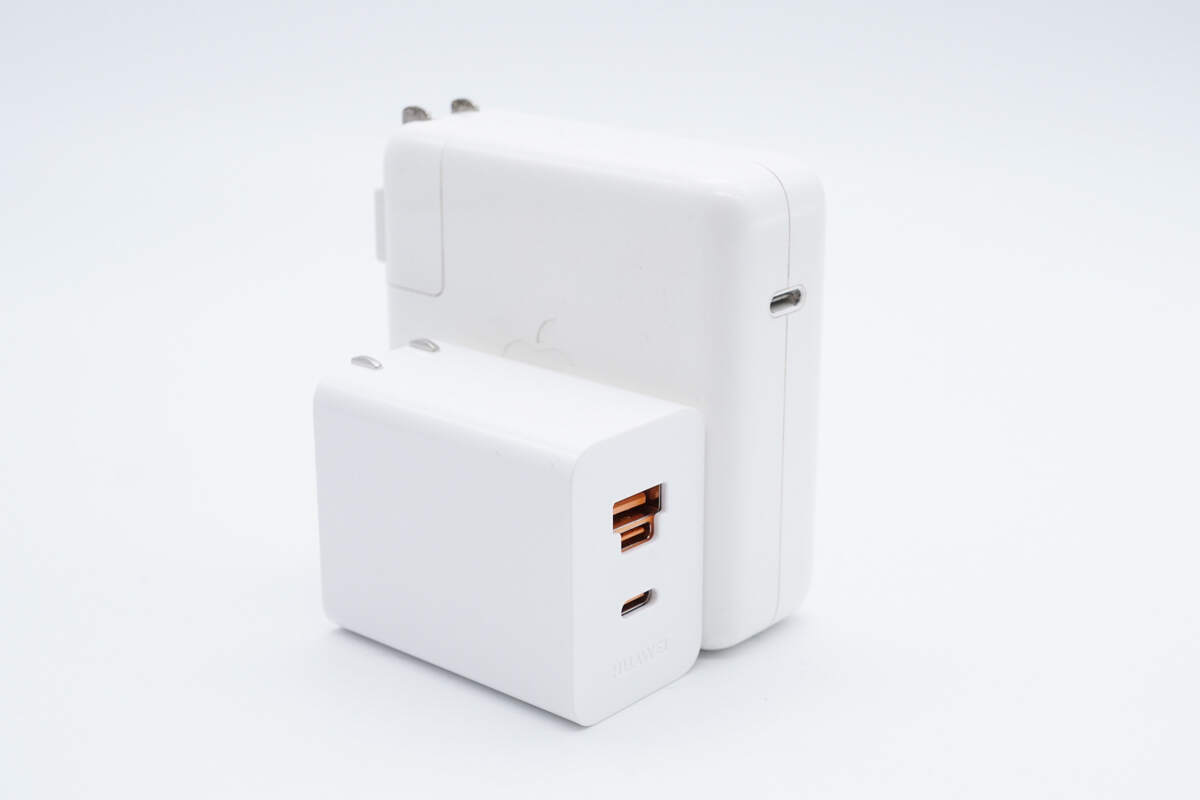

和苹果96W充电器对比，华为这款全能充产品体积优势非常明显。

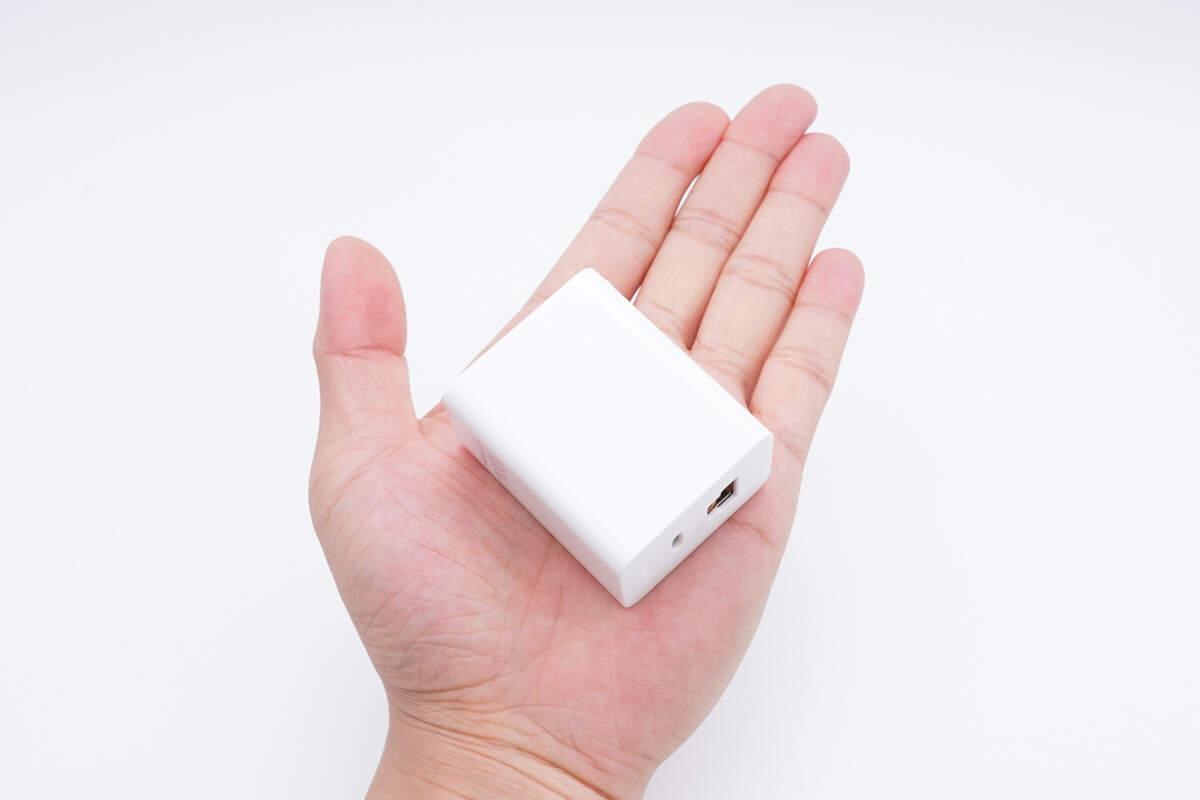

充电器拿在手上的大小直观感受。

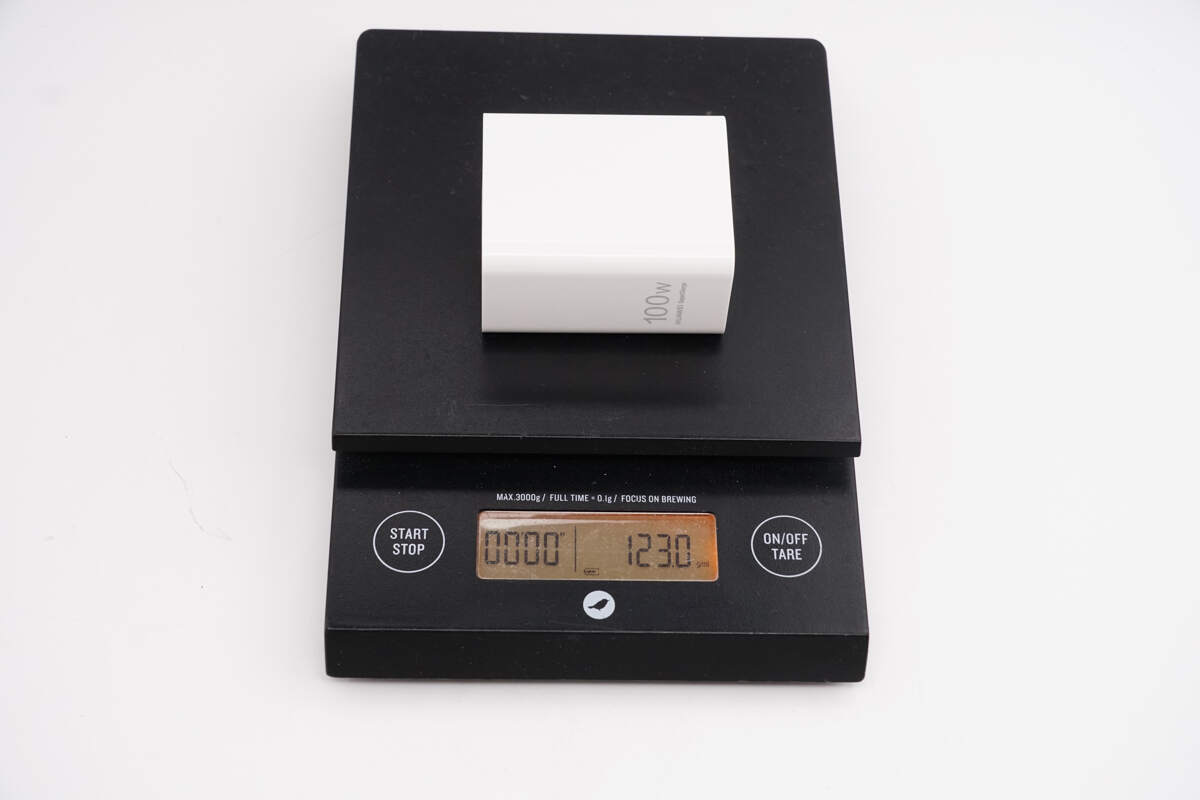

另外测得充电器净重约为123g。

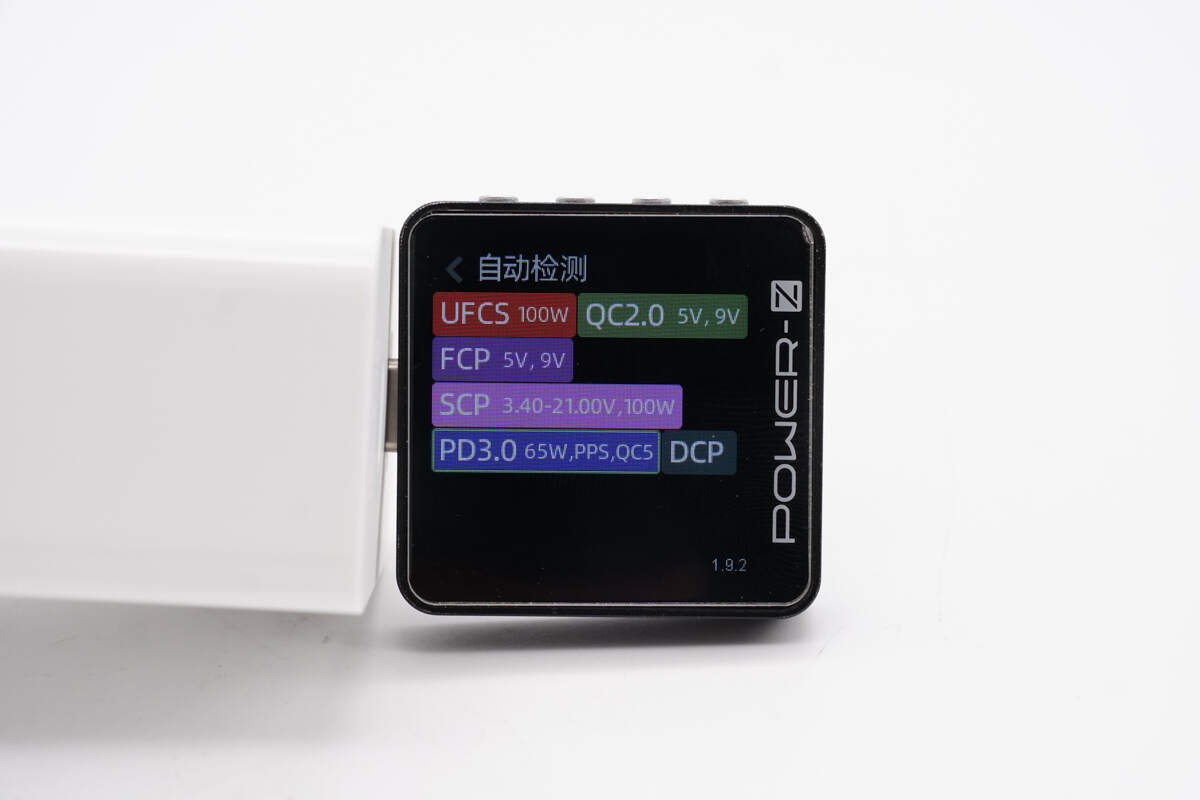

测得充电器USB-C1/C2口支持UFCS、FCP、SCP、QC2.0/5、PD3.0、PPS、DCP充电协议。

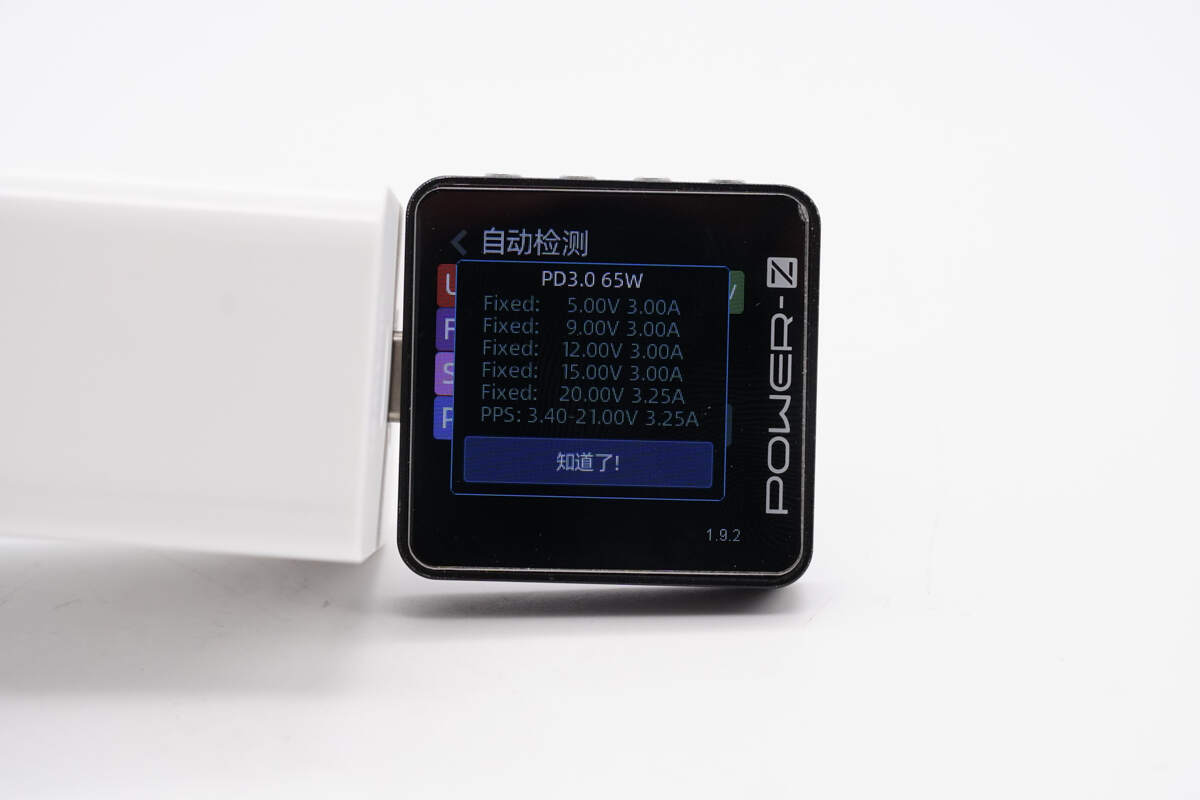

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.4-21V3.25A一组PPS电压档位。

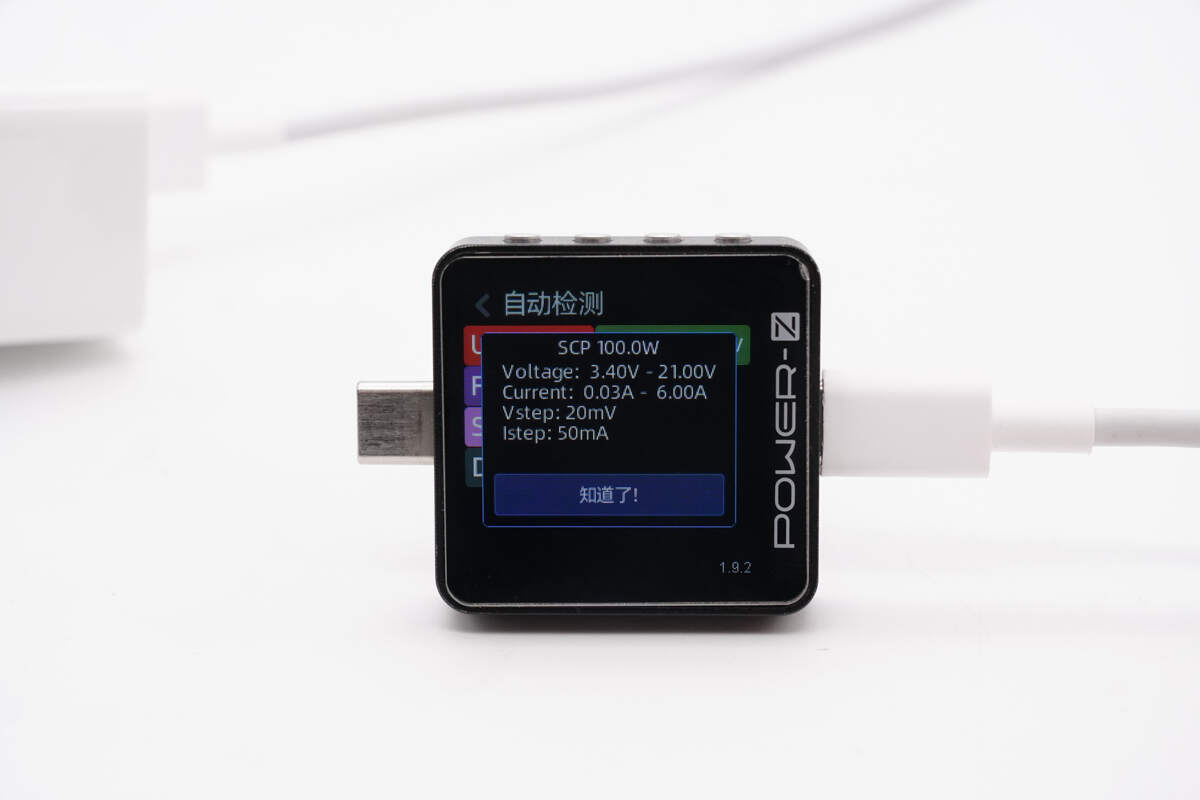

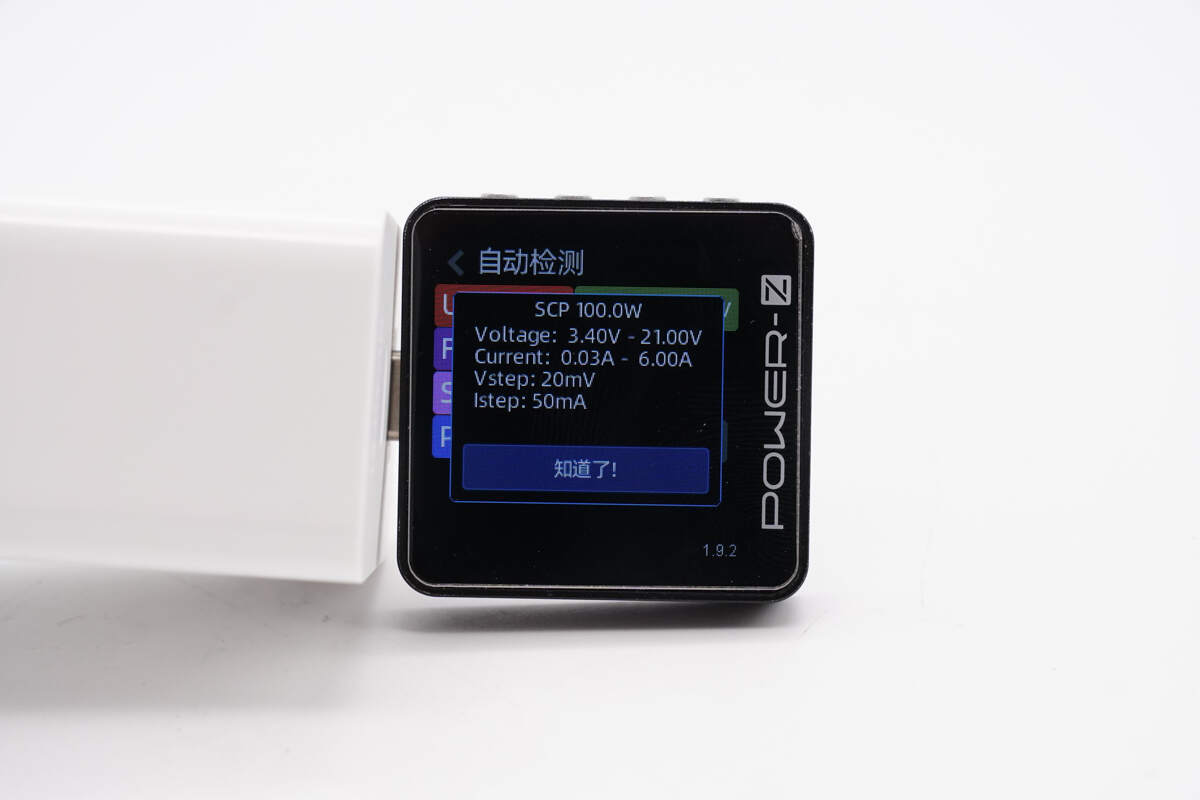

测得SCP超级快充具备3.4V-21V，0.03A-6A输出能力，电压步进20mV，电流步进50mA。

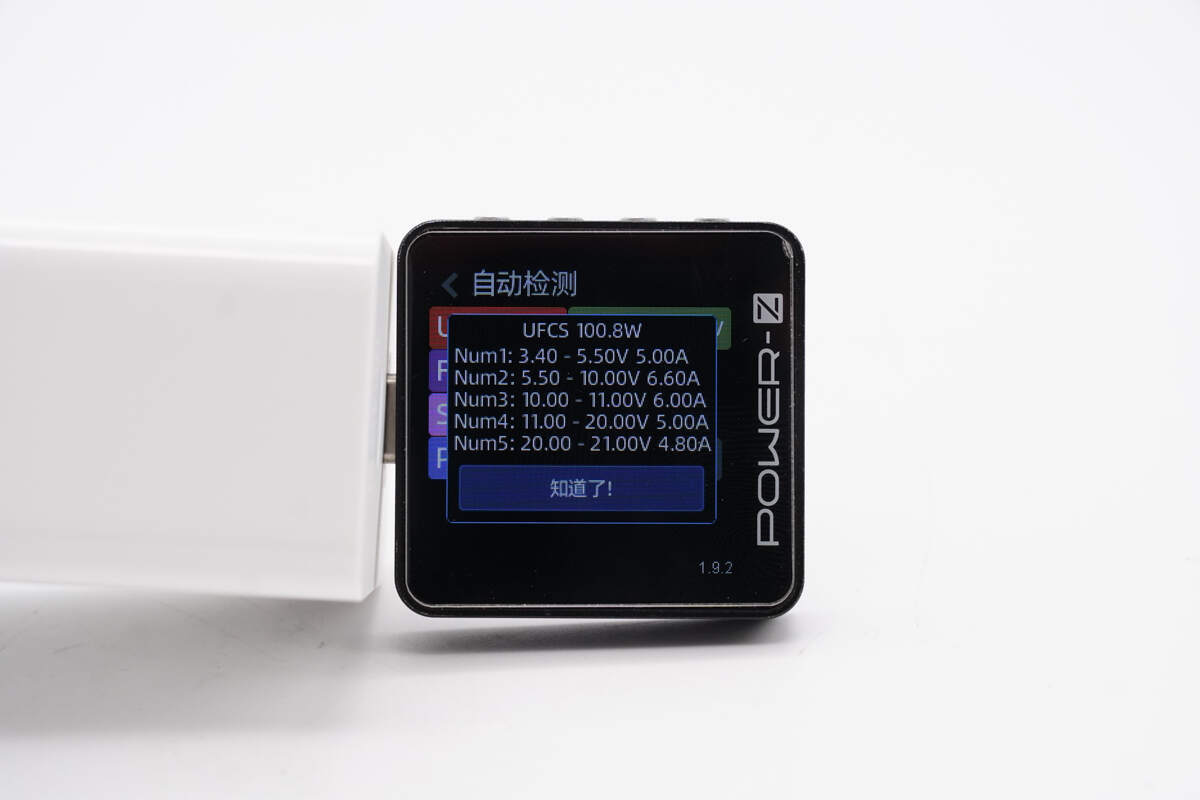

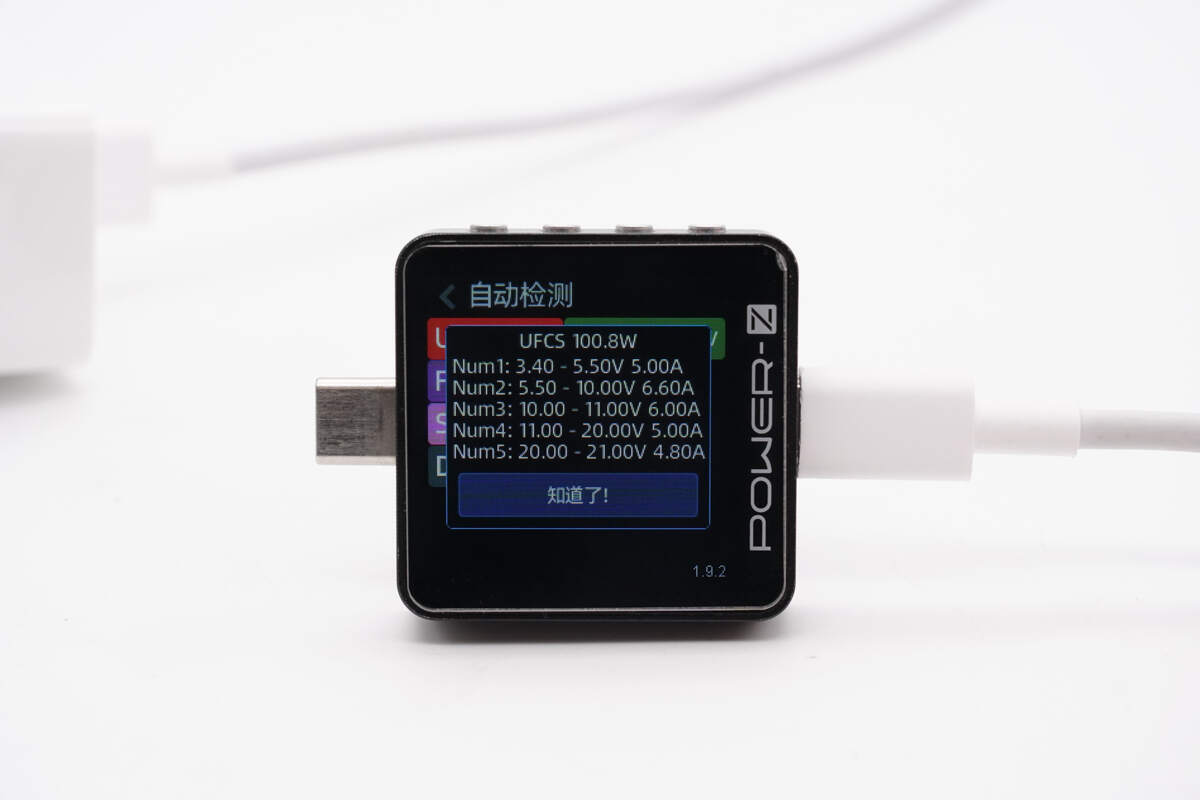

测得UFCS融合快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.8A五组电压档位。

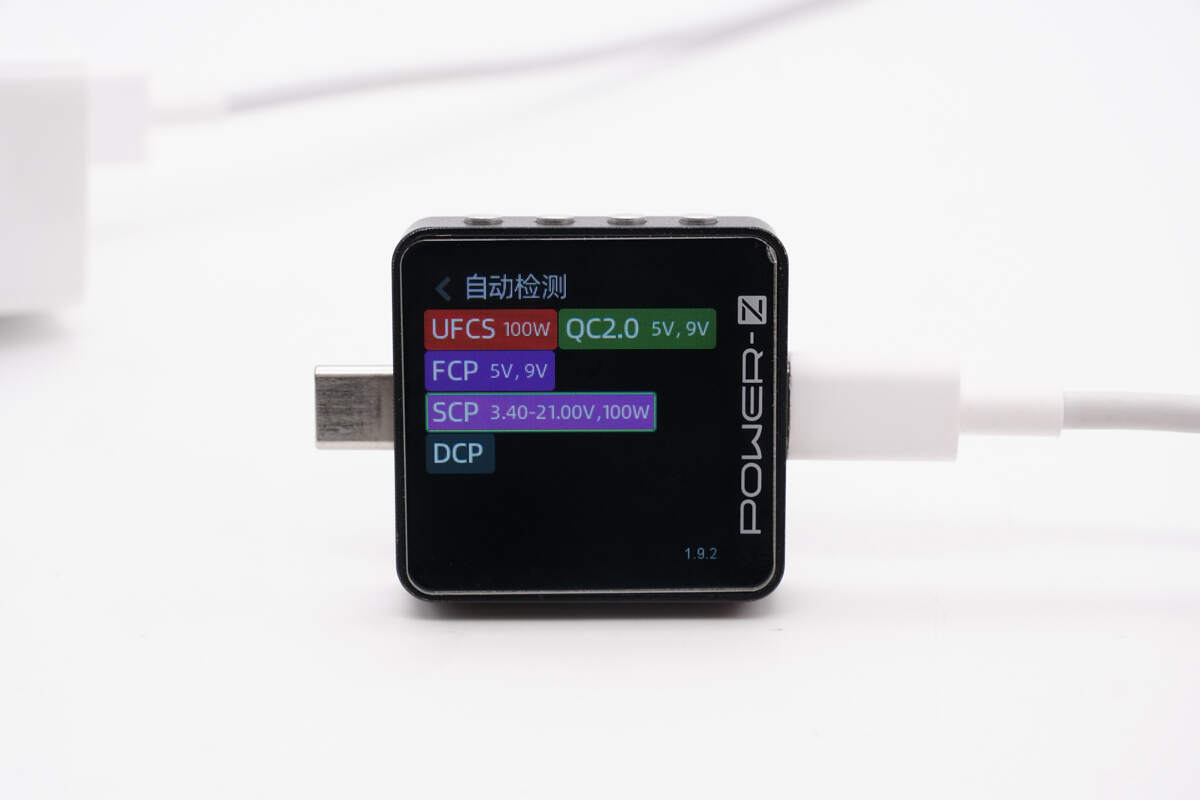

USB-A1接口支持UFCS、FCP、SCP、QC2.0、DCP等充电协议。

测得SCP超级快充具备3.4V-21V，0.03A-6A输出能力，电压步进20mV，电流步进50mA。

测得UFCS融合快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.8A五组电压档位。

华为全能充多口充电器拆解

看完了华为全能充多口充电器的开箱展示，下面就进行拆解，一起看看内部的用料和设计。

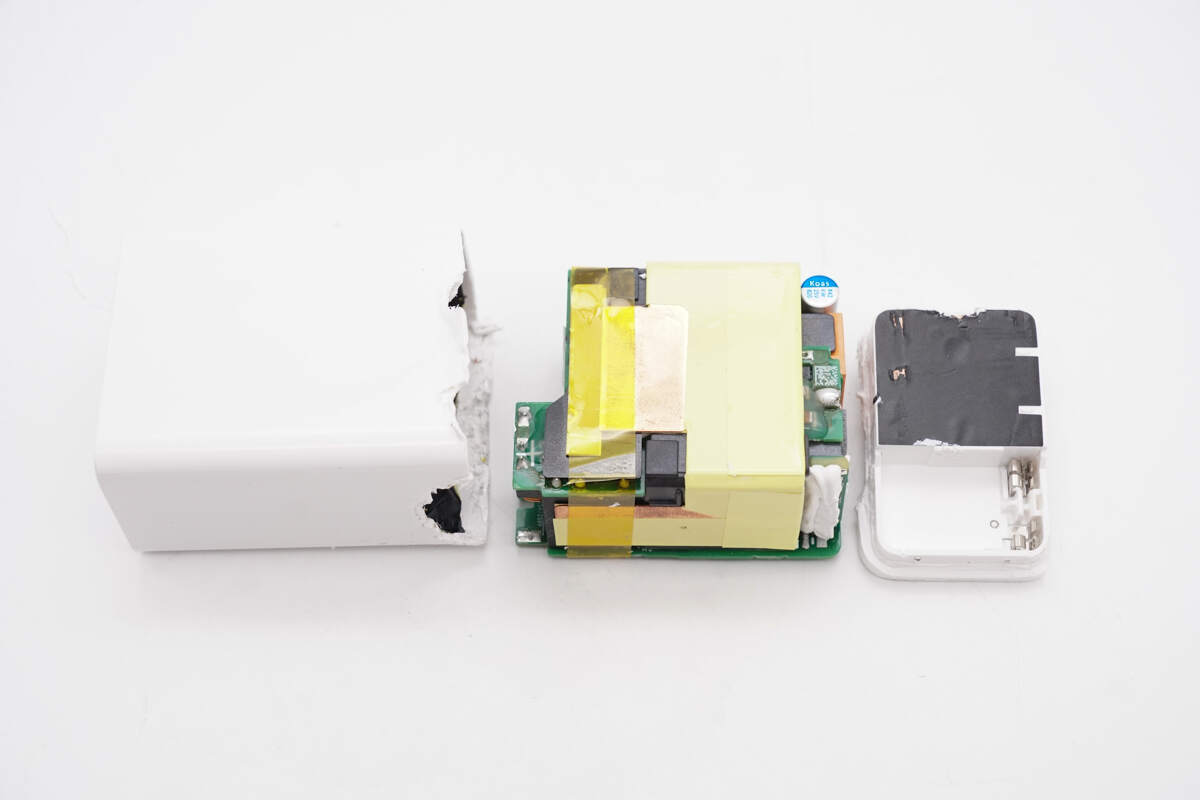

首先沿壳体接缝拆开充电器外壳，壳体内部粘贴石墨导热贴纸。

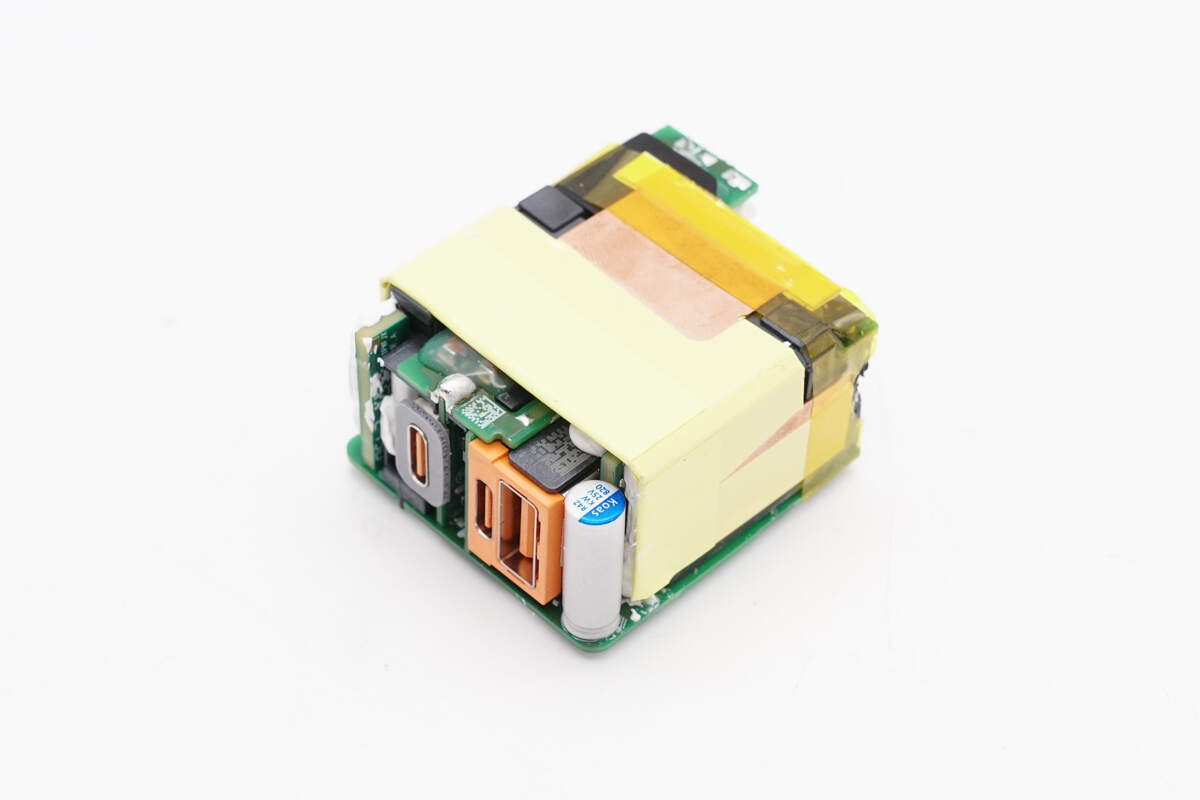

PCBA模块表面包裹铜片散热。

PCBA模块背面也设有铜片散热，铜片与PCBA模块之间设有麦拉片绝缘，打胶填充加强散热。

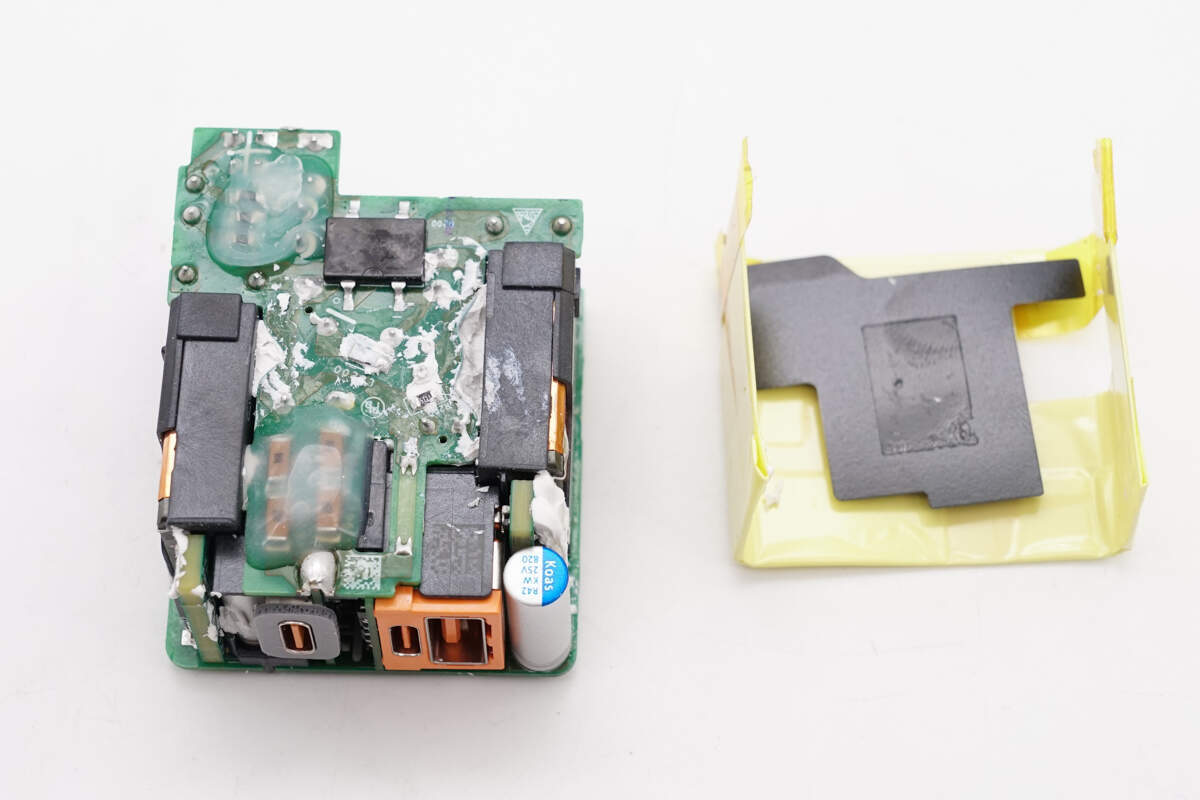

拆下PCBA模块顶部的散热片，内部设有麦拉片绝缘。

PCBA模块由两块小板和平面变压器焊接组成，输入端NTC热敏电阻焊点和贴片Y电容打胶保护。

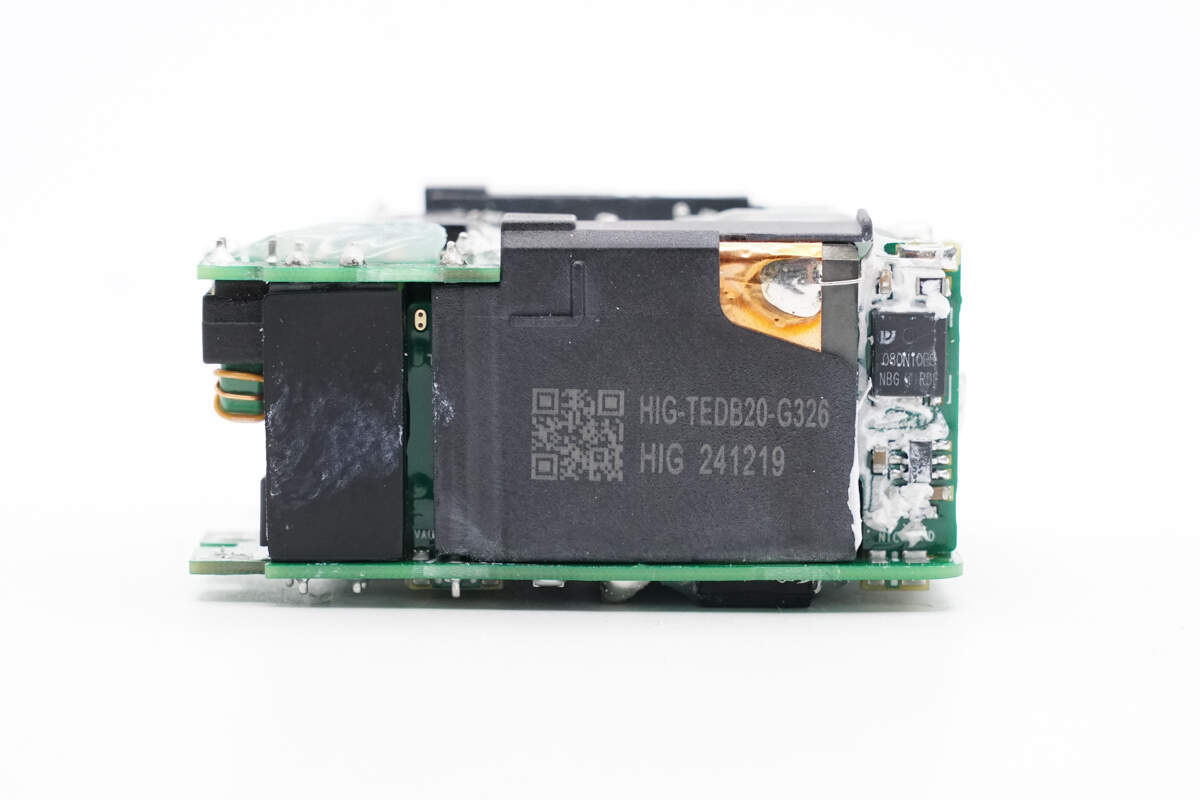

侧面平面变压器特写，磁芯包裹铜箔屏蔽，设有塑料壳绝缘。

平面变压器焊接到底部小板上，发热元件打胶加强散热。

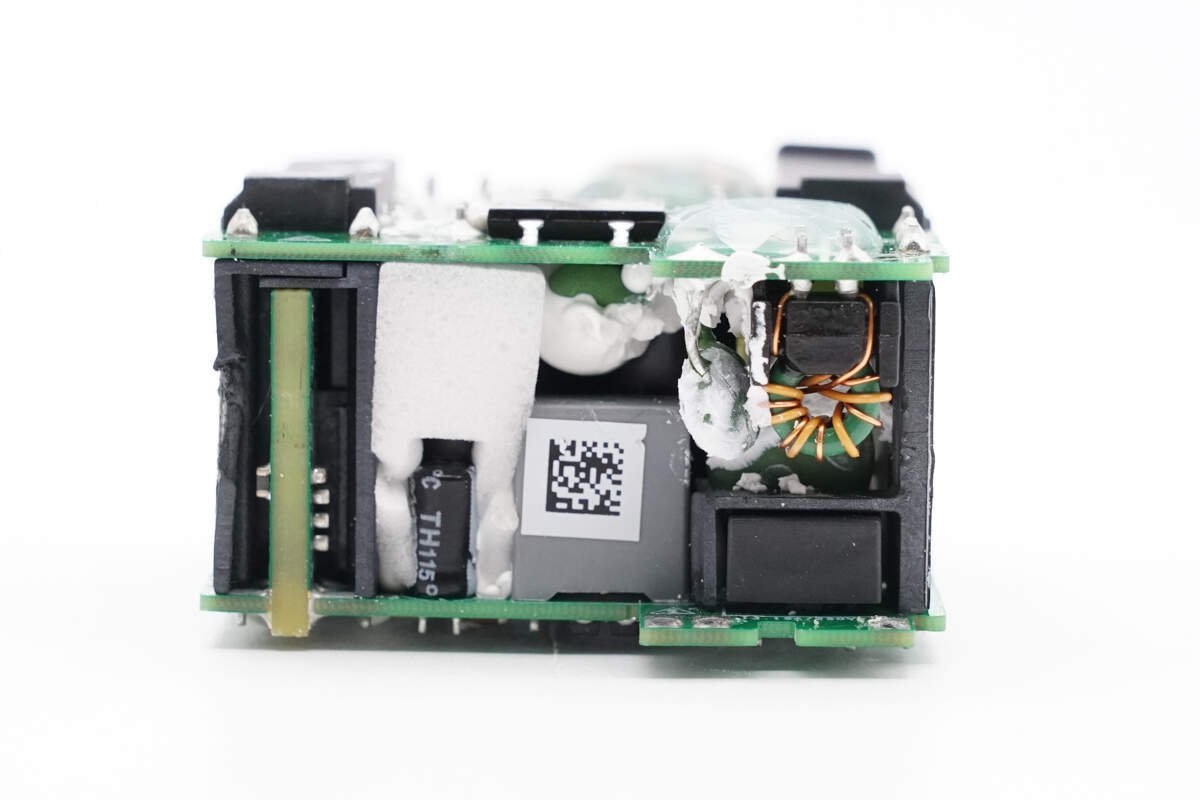

在两块小板的夹层内部设有高压滤波电容，平面变压器塑料外壳起到支撑绝缘作用。

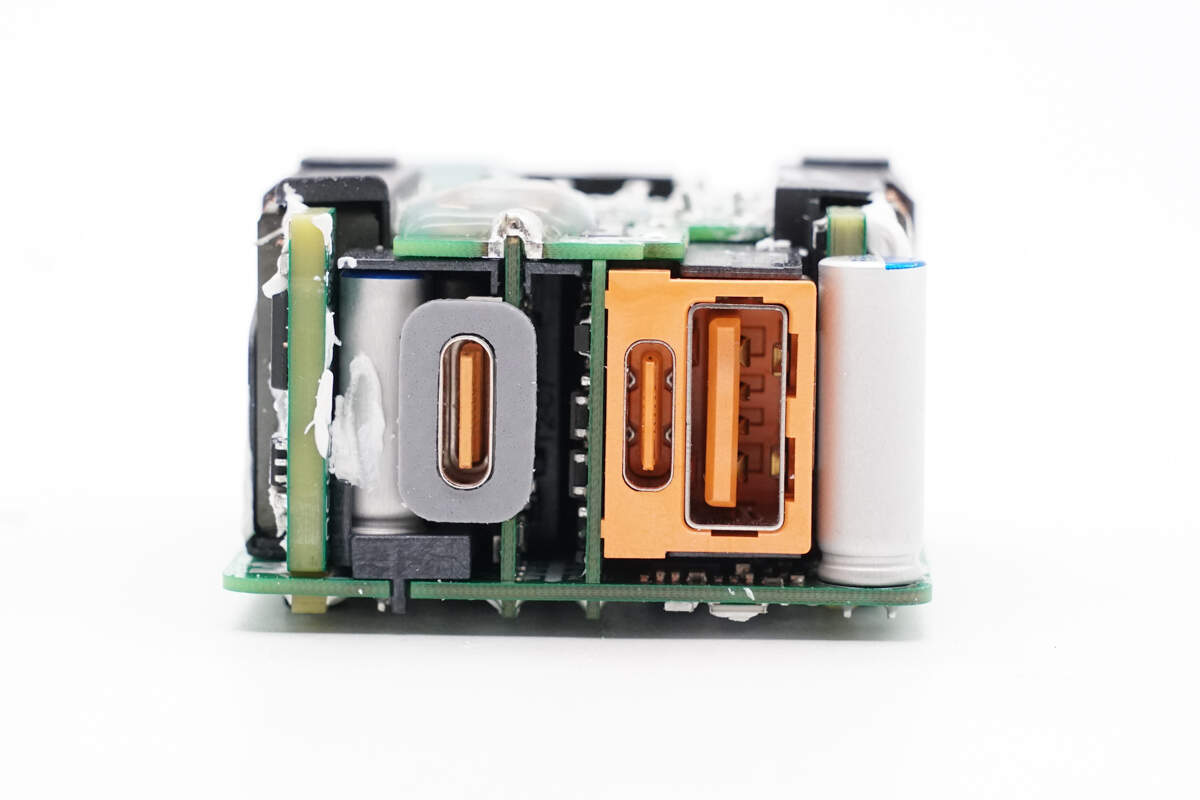

输出端设有两块小板，焊接USB-C和USB-A/C融合母座。

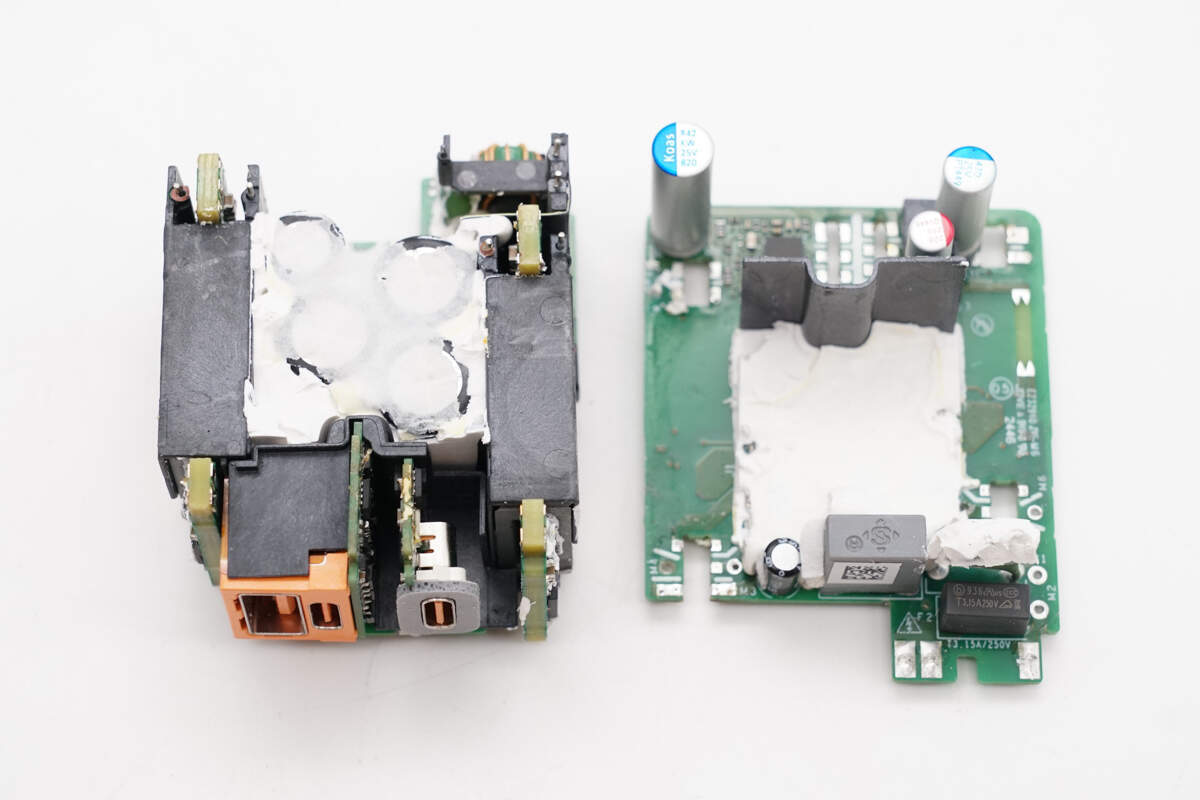

焊接分开上下两块PCBA模块之间的连接，PCBA模块通过绝缘支架内部的排针连接供电。

焊接拆分PCBA模块，开始进行拆解。

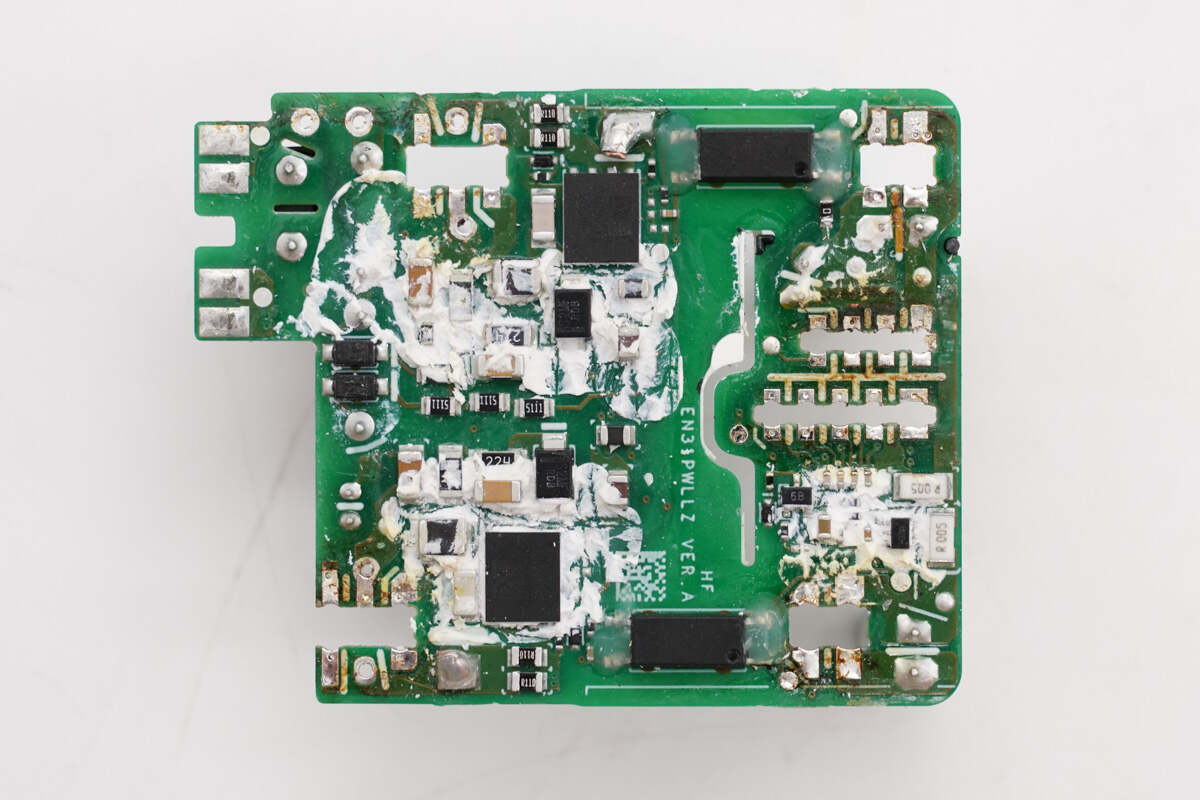

底部PCBA模块右侧为输入端，设有保险丝，压敏电阻和安规X2电容。中间位置为初级主控芯片，左侧为协议芯片和滤波固态电容。

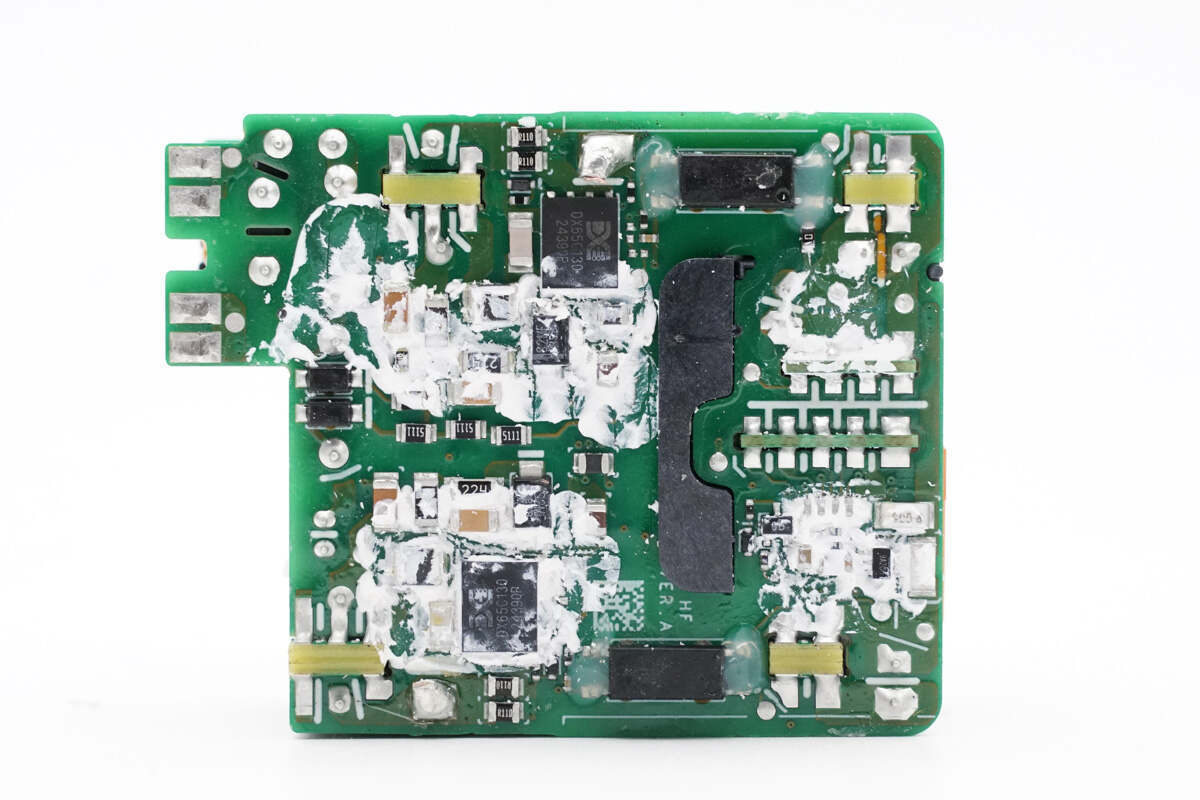

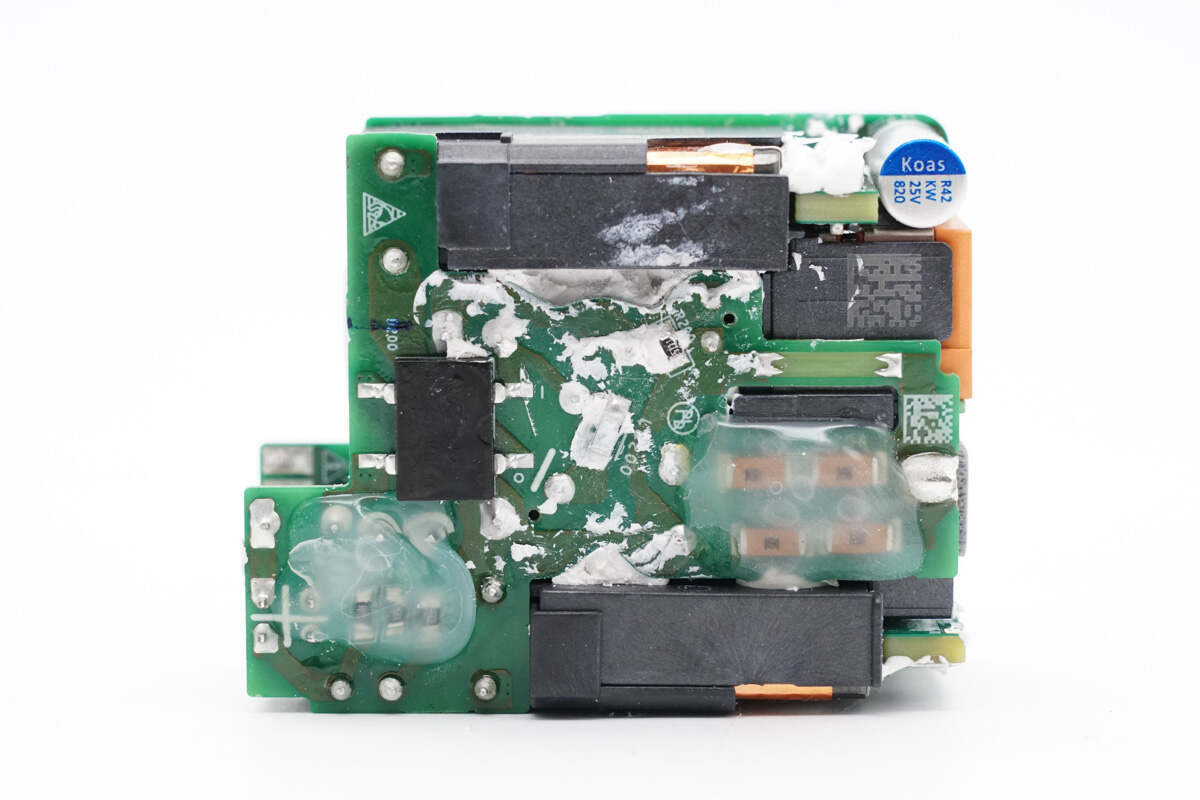

PCBA模块背面设有对应的氮化镓开关管和反馈光耦。

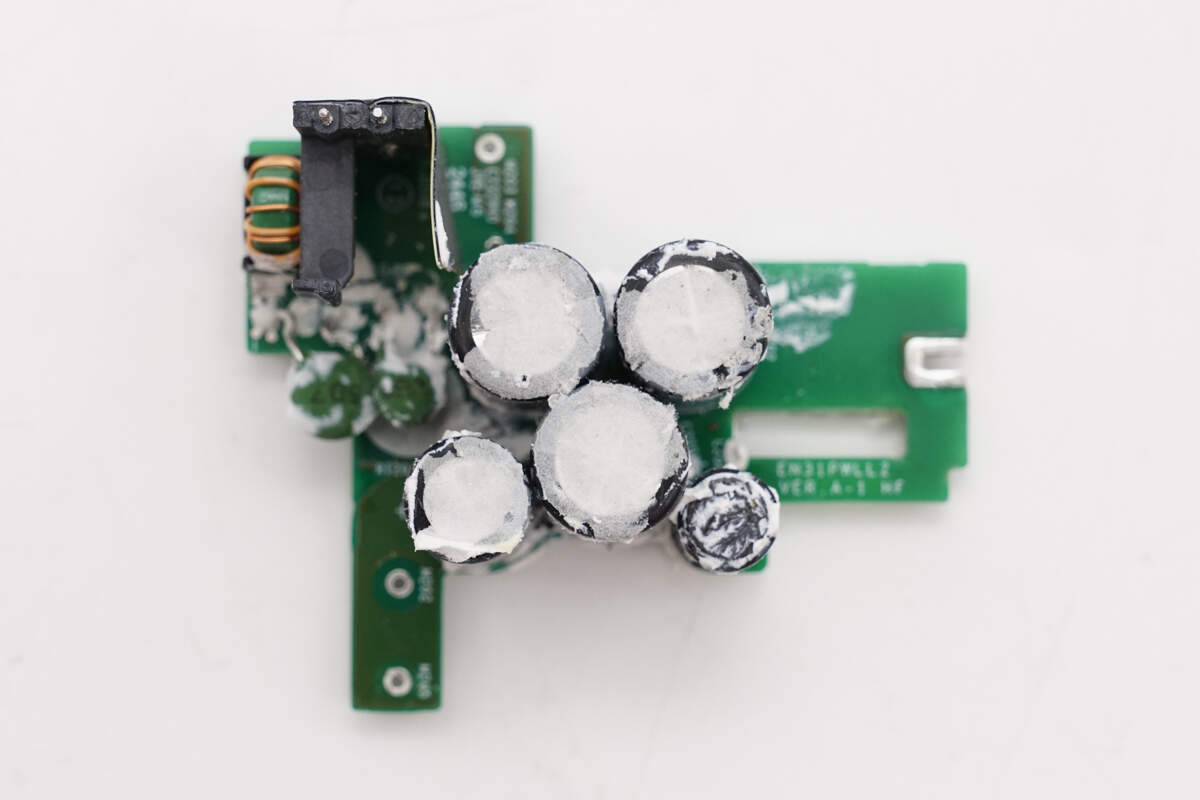

上方PCBA模块焊接共模电感，高压滤波电容和差模电感。

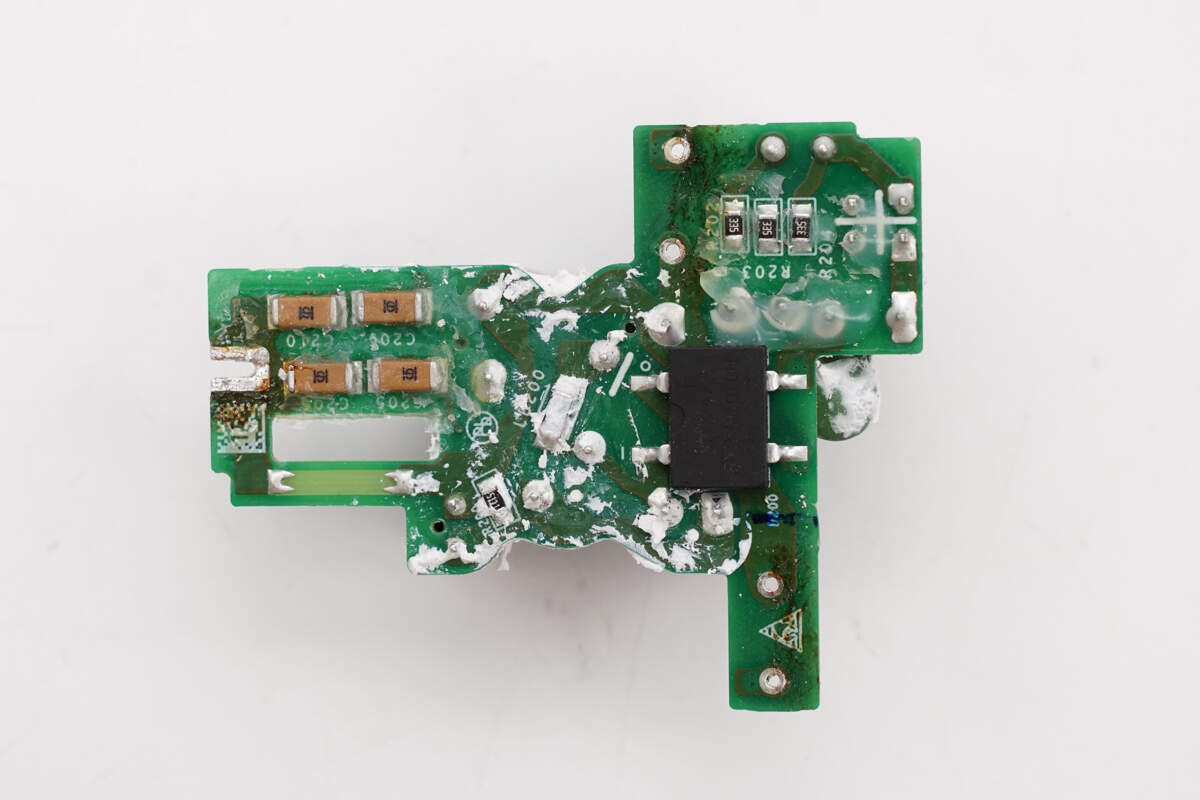

另一面焊接整流桥和贴片Y电容。

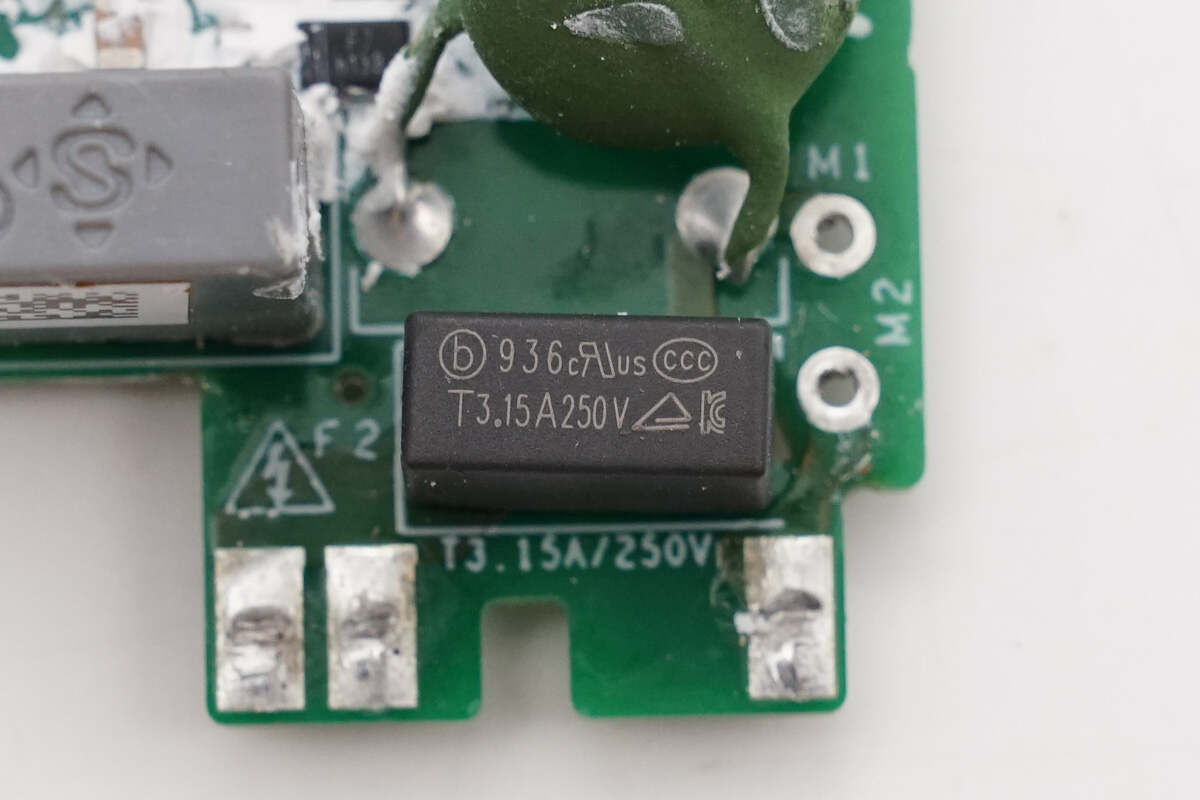

保险丝来自贝特电子，出料号936，规格为3.15A 250V。

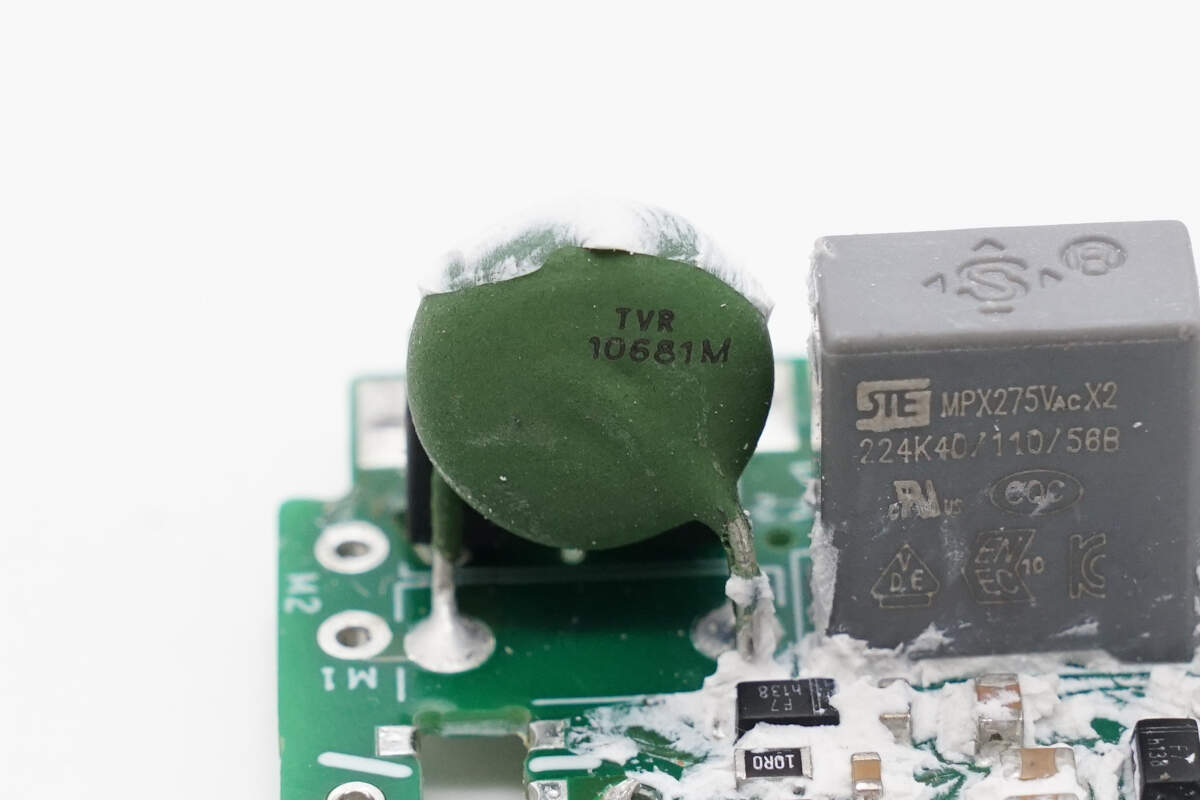

压敏电阻型号TVR10681M，用于吸收过压浪涌。

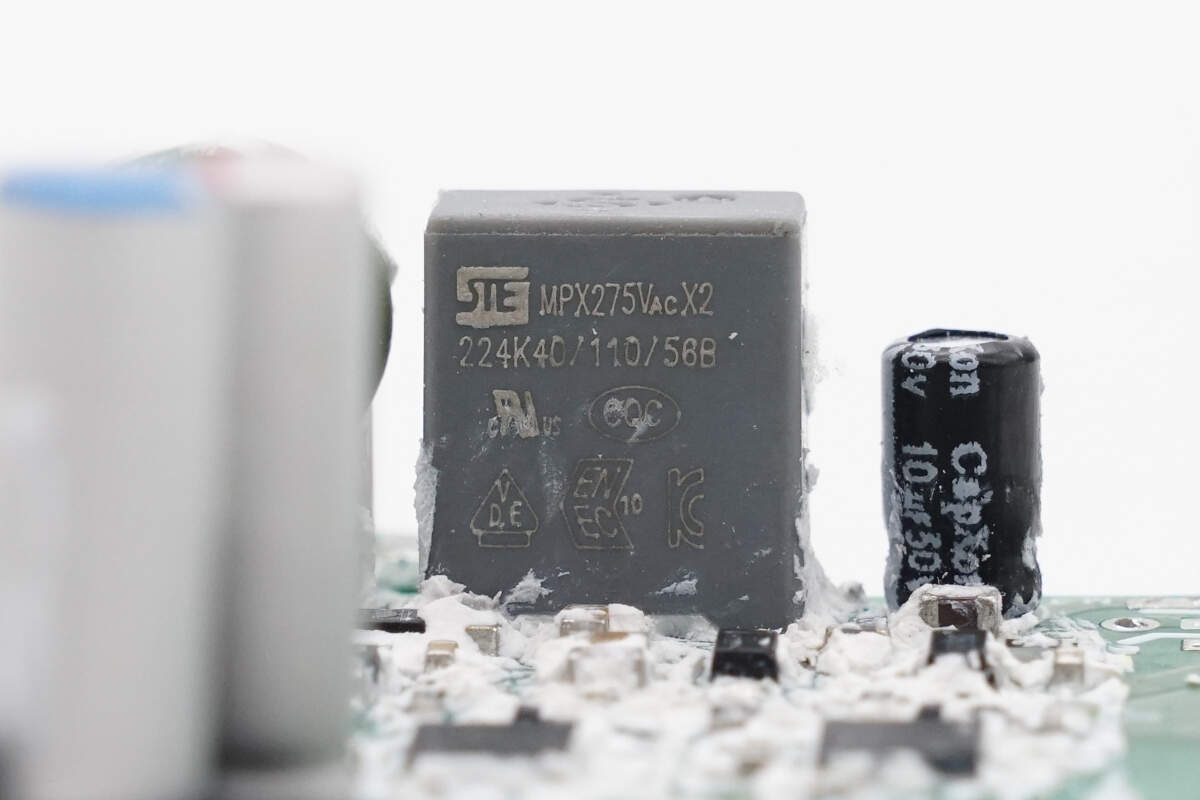

安规X2电容来自STE松田电子，容量0.22μF。

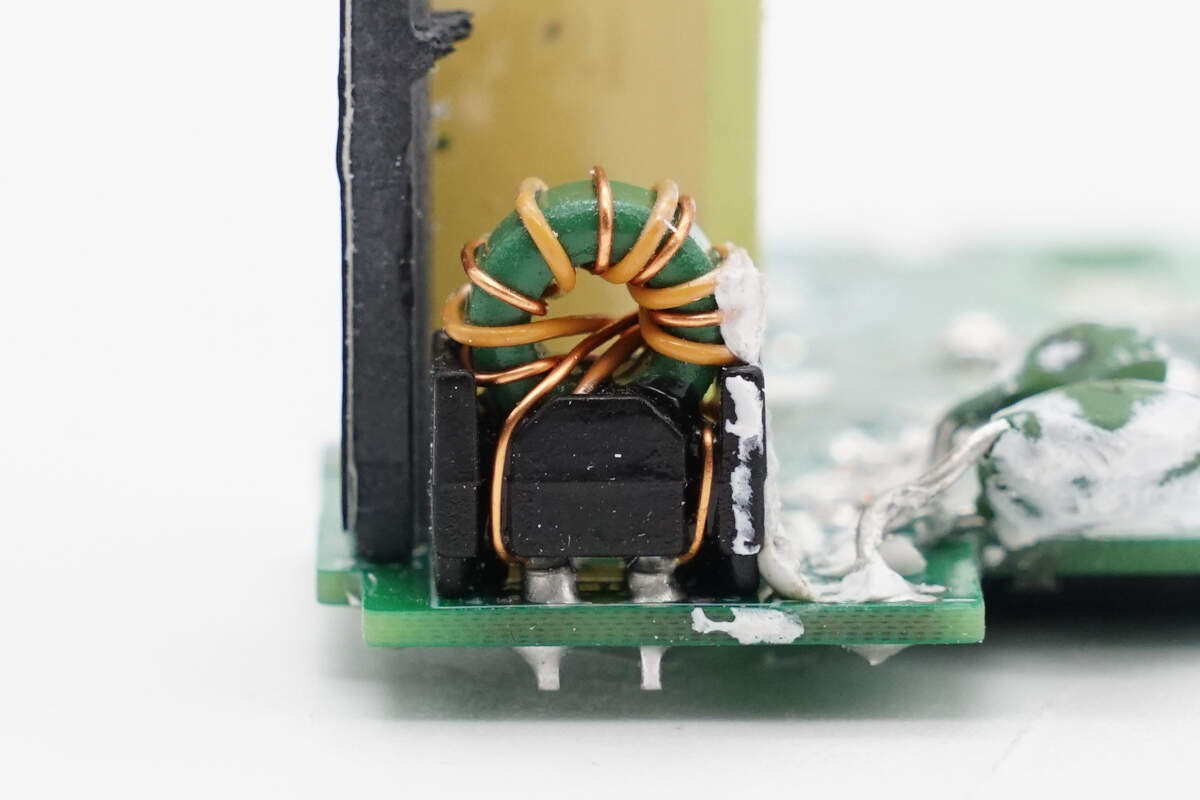

共模电感采用漆包线和绝缘线绕制。

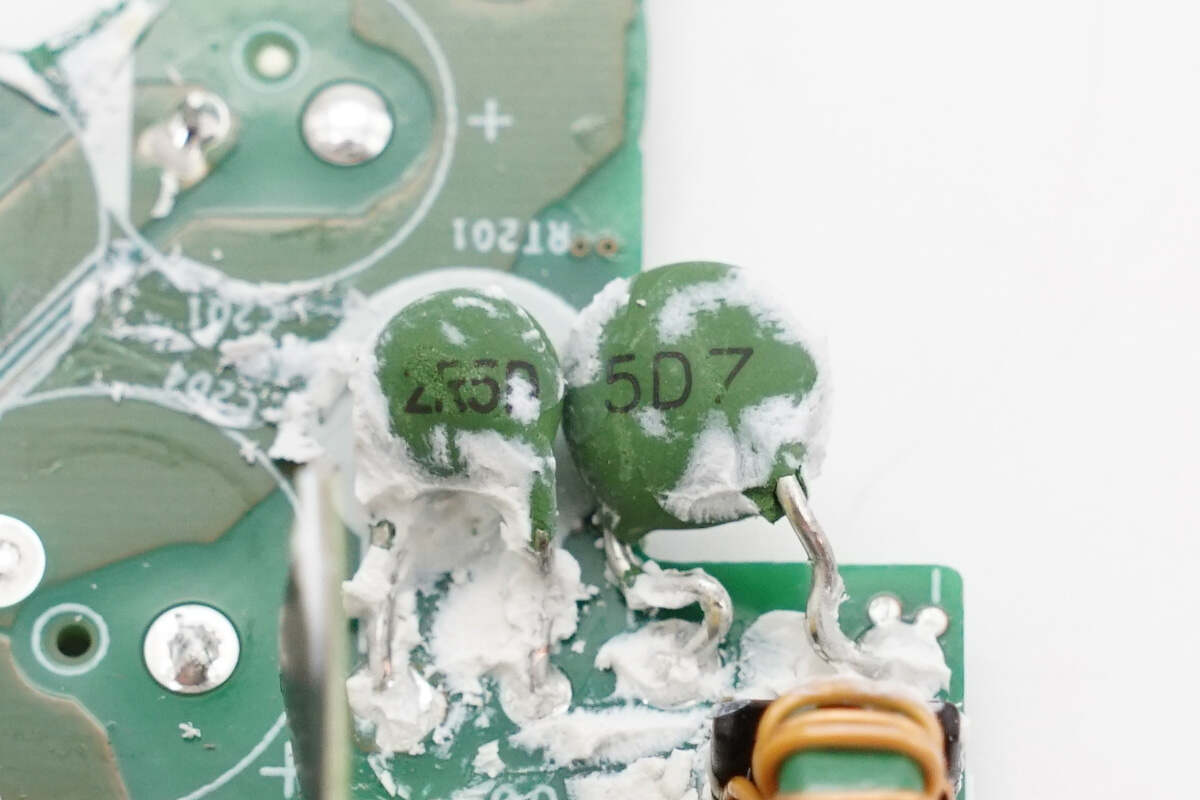

两颗NTC热敏电阻串联，用于抑制上电的浪涌电流。

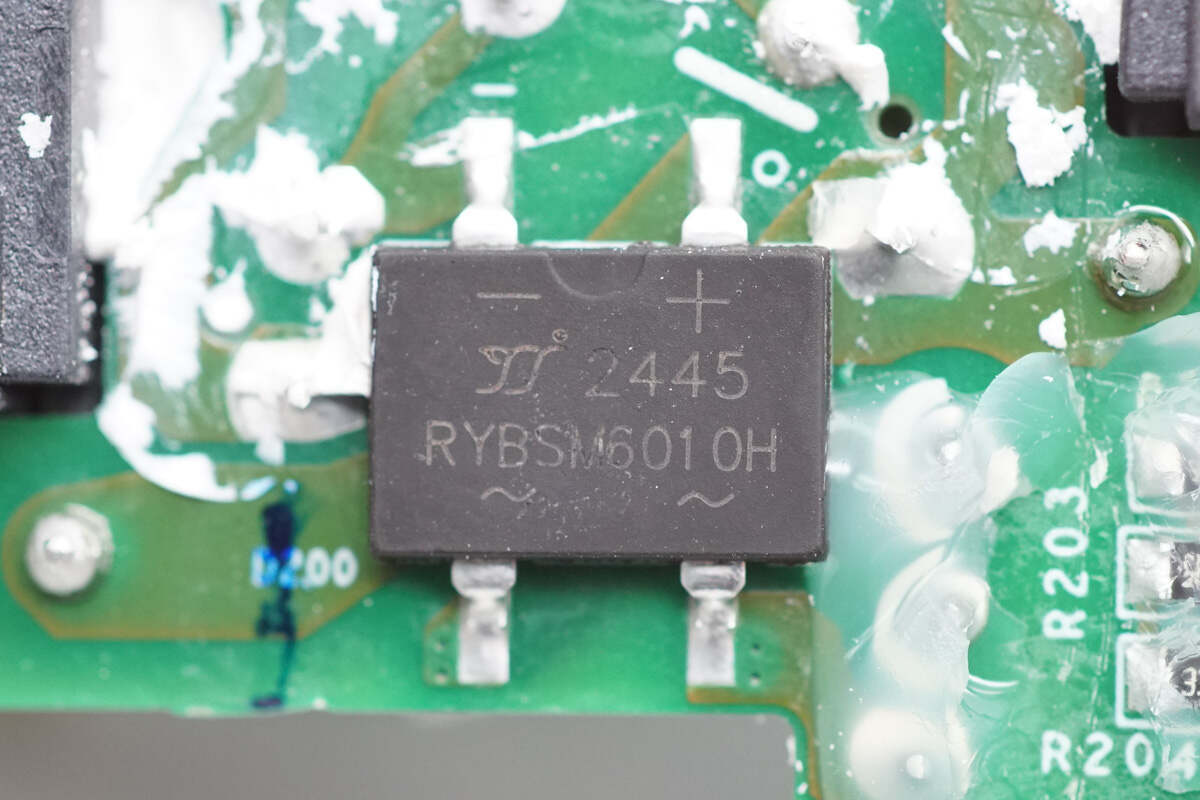

整流桥来自扬杰，型号RYBSM6010H，为快恢复整流桥，规格为1000V 6A，采用YBS3封装。

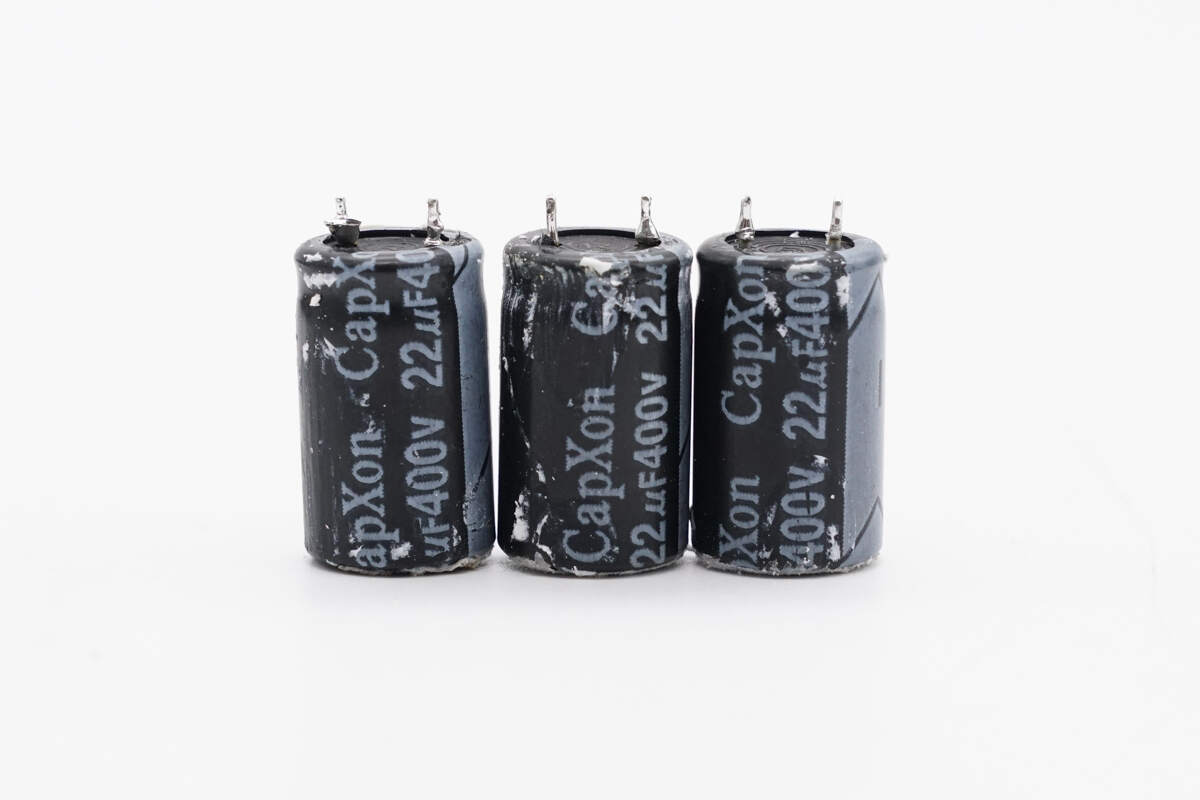

高压滤波电容来自丰宾，规格为22μF400V，共计3颗。

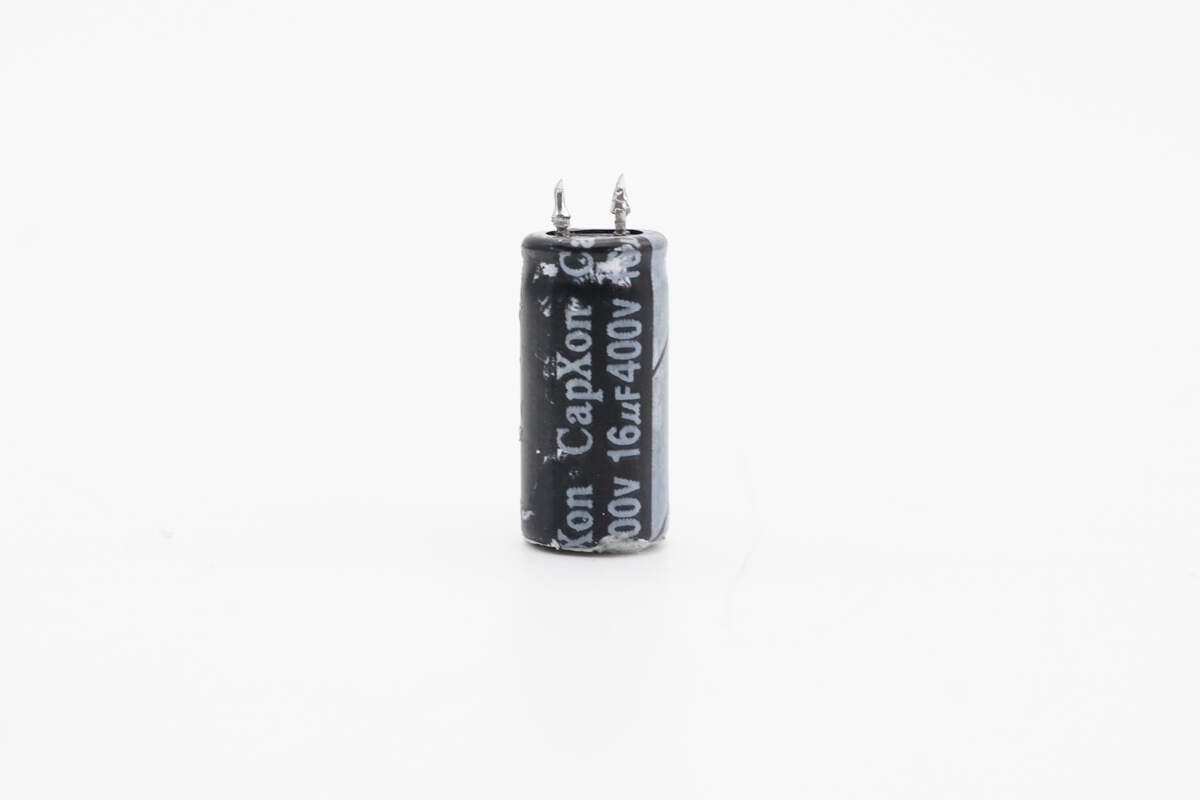

另一颗规格为16μF400V，滤波电容总容量为82μF。

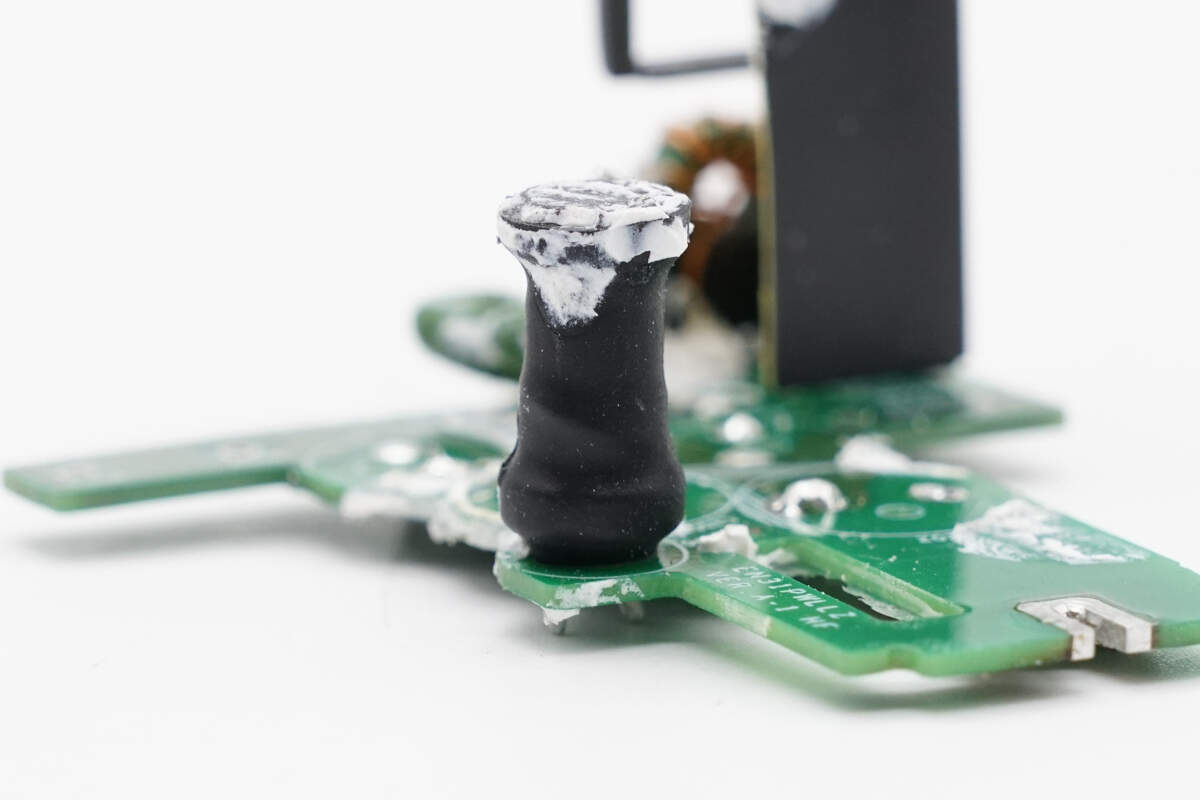

差模电感外套热缩管绝缘。

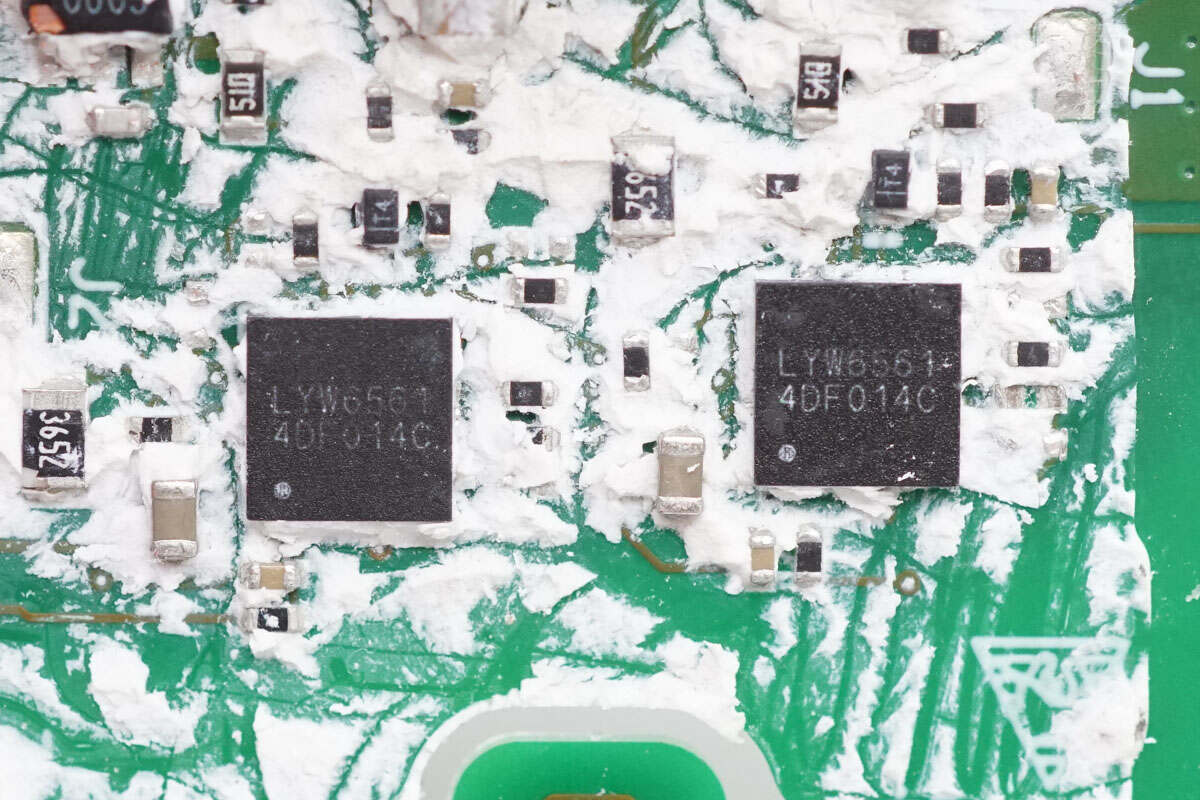

两颗开关电源主控芯片特写，丝印LYW6561，采用QFN20封装。

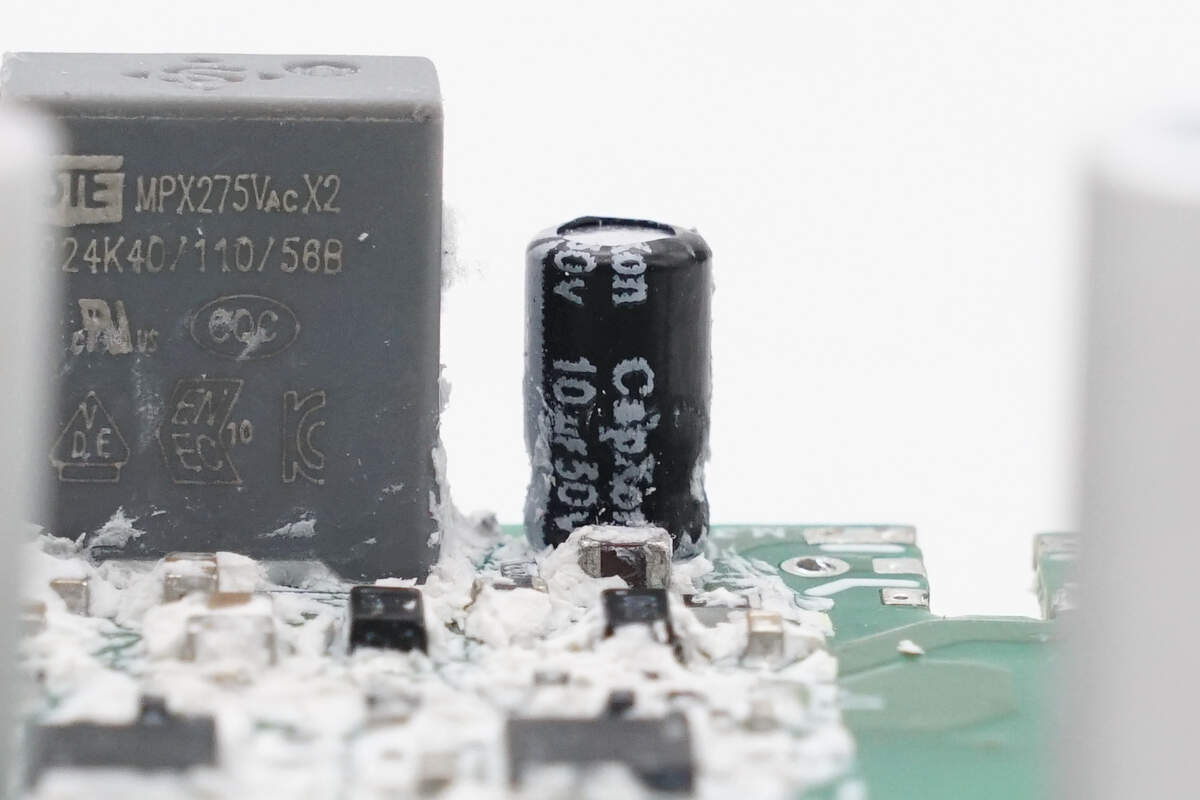

主控芯片供电电容来自丰宾，规格为10μF 50V。

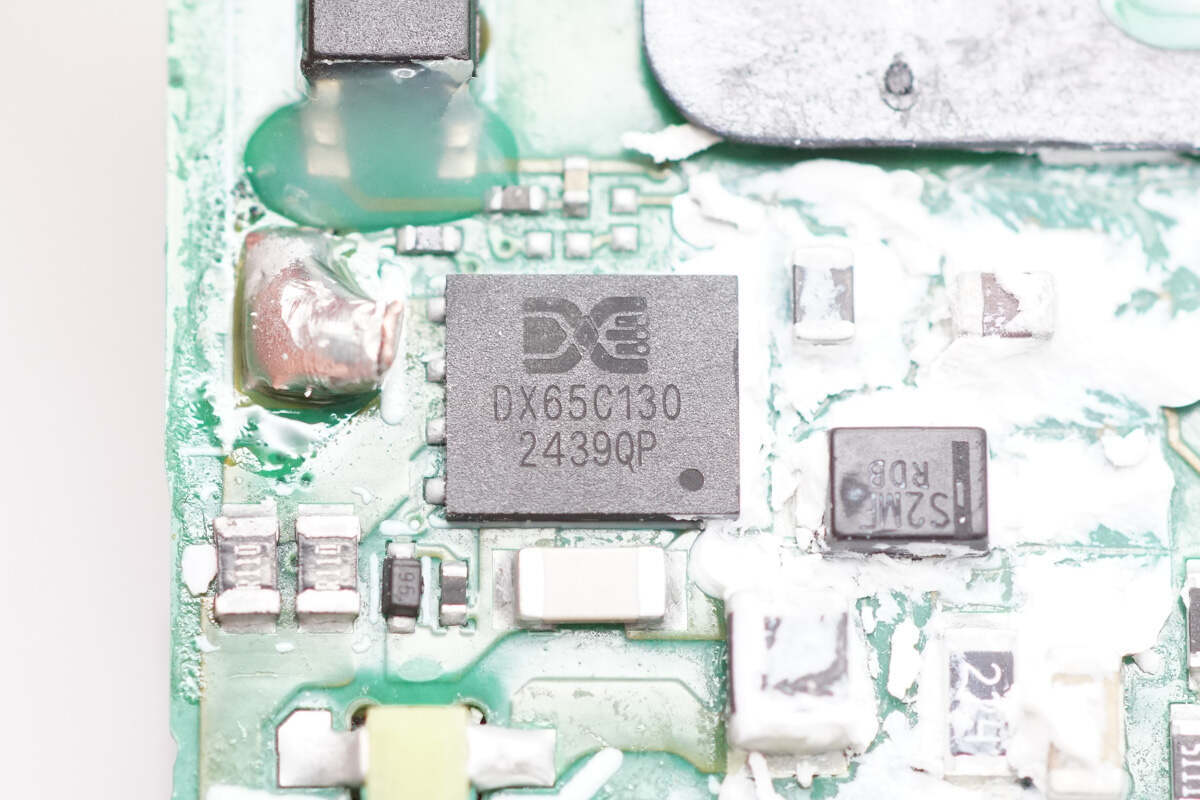

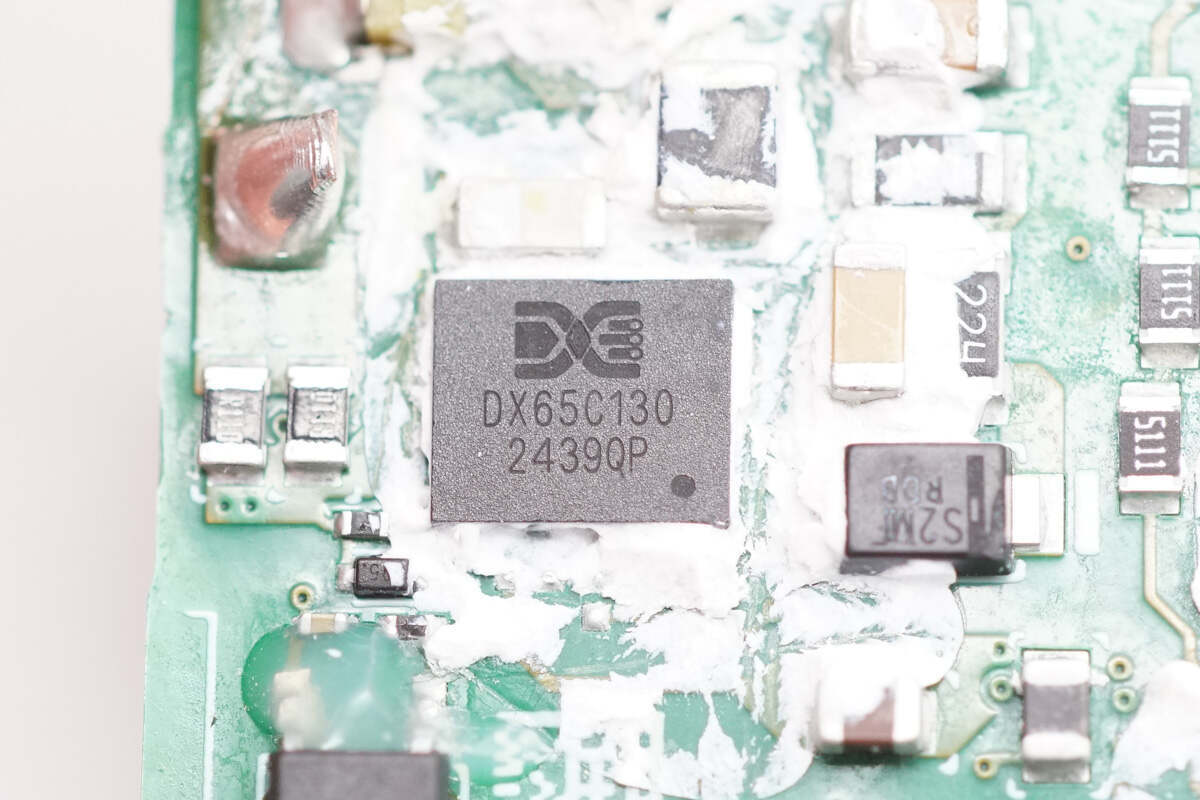

氮化镓开关管来自氮矽科技，采用DFN5*6封装，型号DX65C130，为650V耐压的增强型氮化镓开关管，瞬态耐压800V，最大导通电阻130mΩ，具备简化的栅极驱动需求，支持超高开关频率，具备快速可控制的上升和下降时间，无反向恢复损耗。

氮矽科技DX65C130氮化镓开关管适用于大功率电池快充，功率因数校正，大功率无线充电功率传输，LED照明驱动器和LLC转换器等应用，提供高功率密度和高转换效率的解决方案。

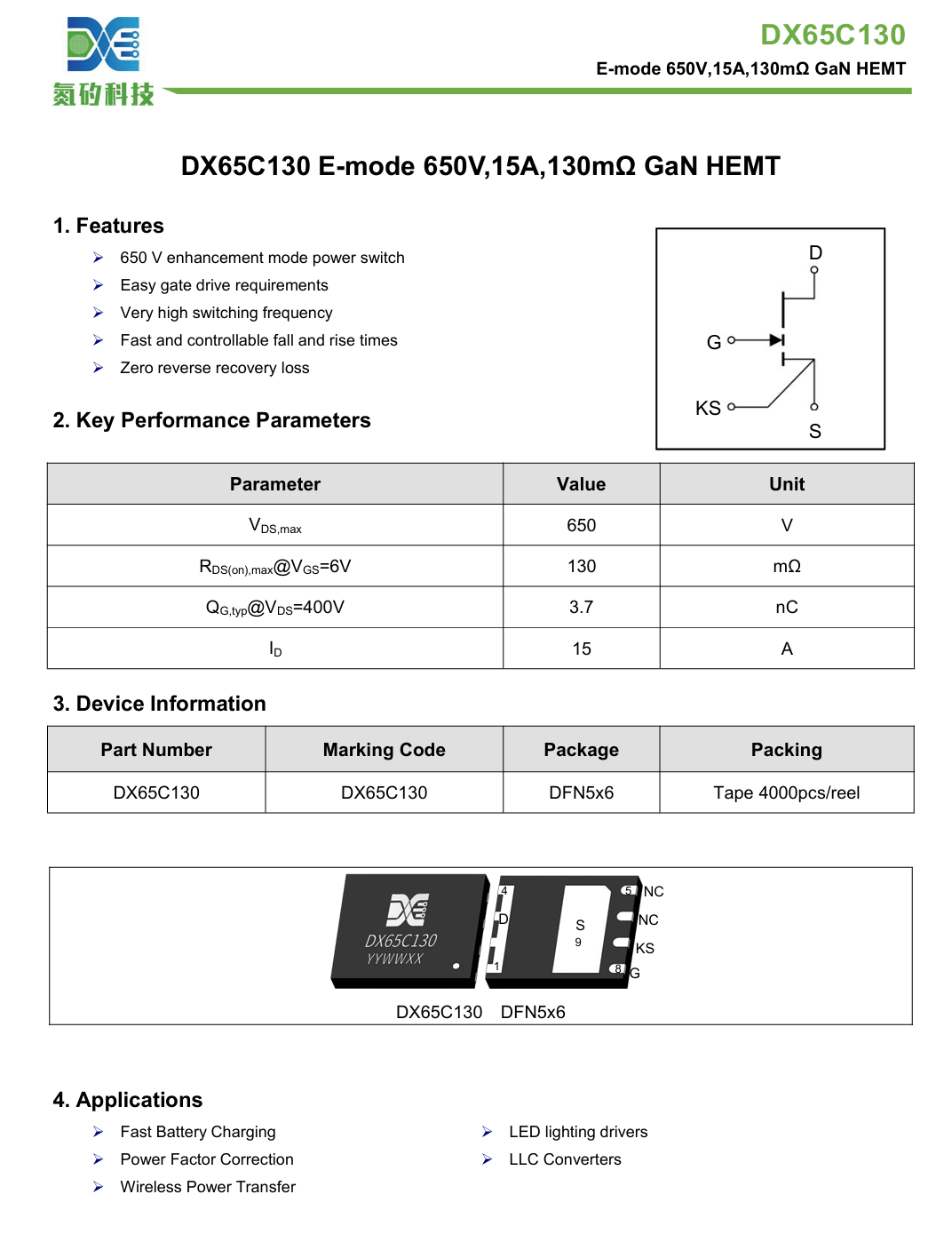

氮矽科技 DX65C130 资料信息。

另一颗氮化镓开关管同样采用氮矽科技DX65C130氮化镓开关管。

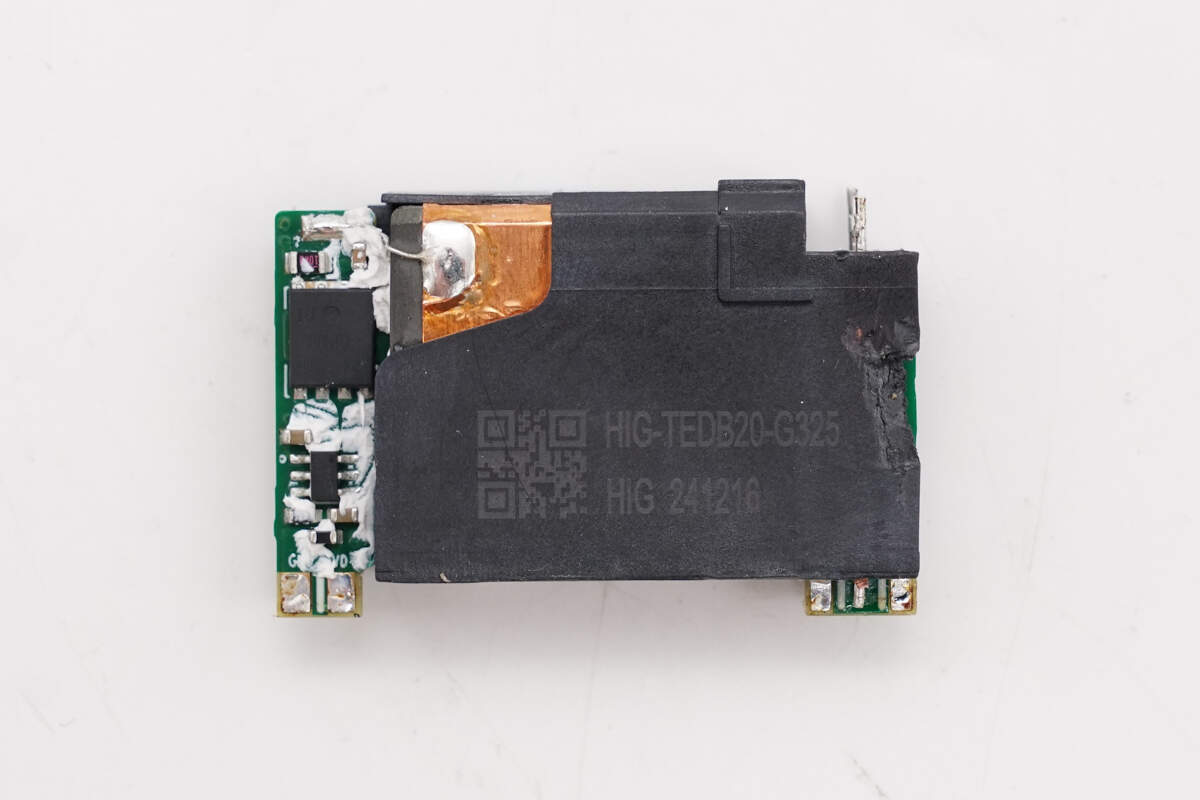

平面变压器外套塑料壳绝缘，来自嘉龙海杰，输出侧设有同步整流控制器和同步整流管，以及检测温度的NTC热敏电阻。

磁芯两侧均被塑料壳覆盖。

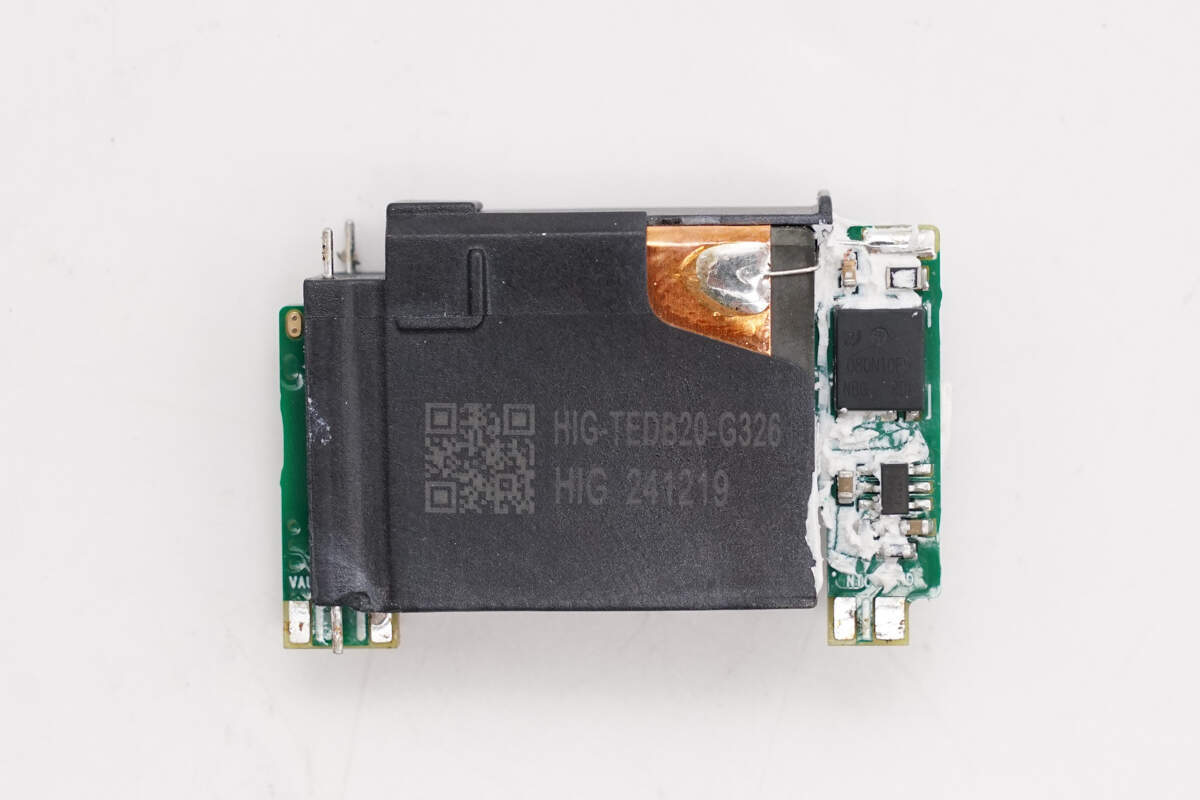

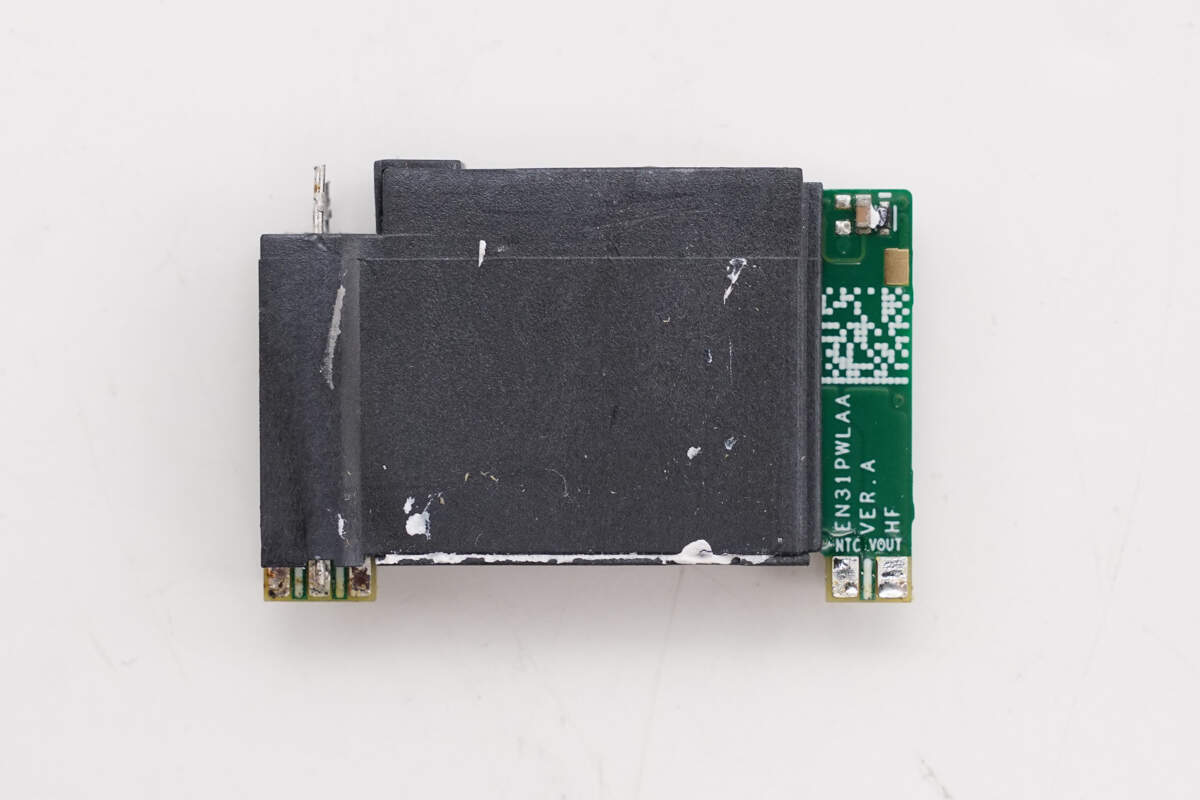

另一颗平面变压器为对称设计。

另一侧也覆盖塑料壳。

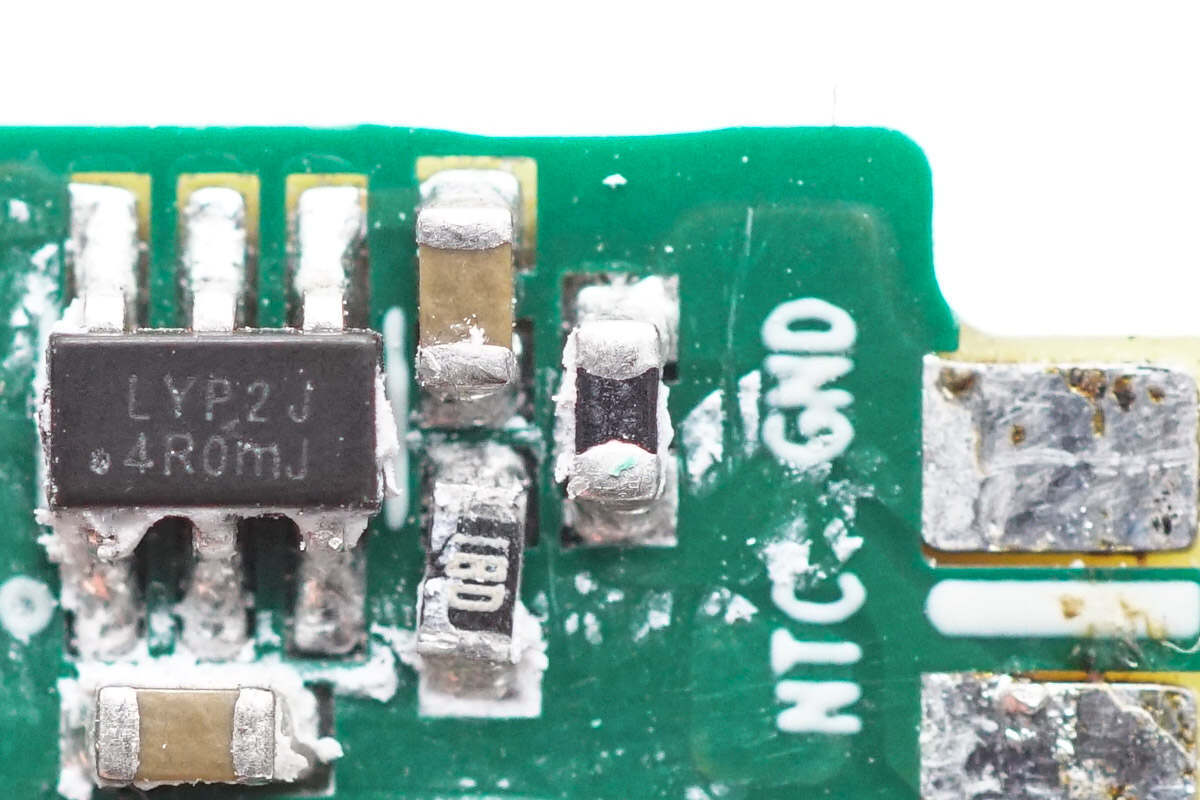

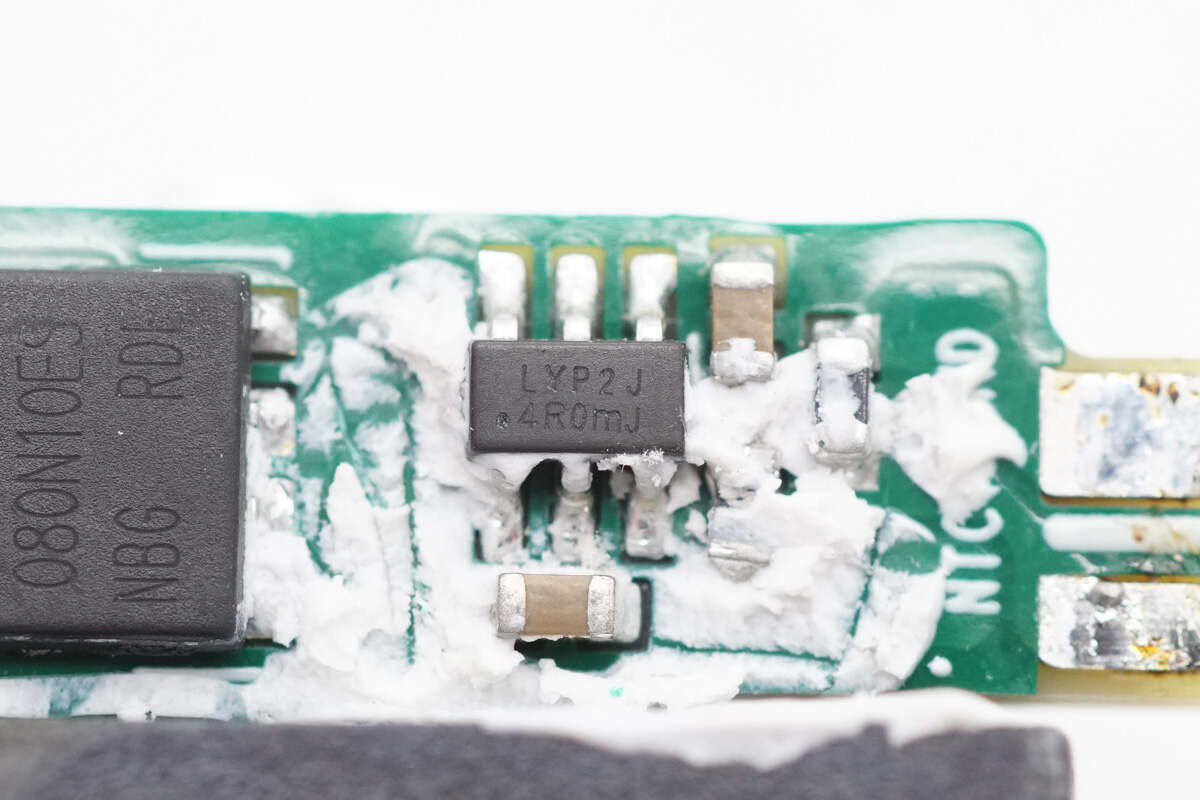

同步整流控制器丝印LYP2J，采用SOT23-6封装。

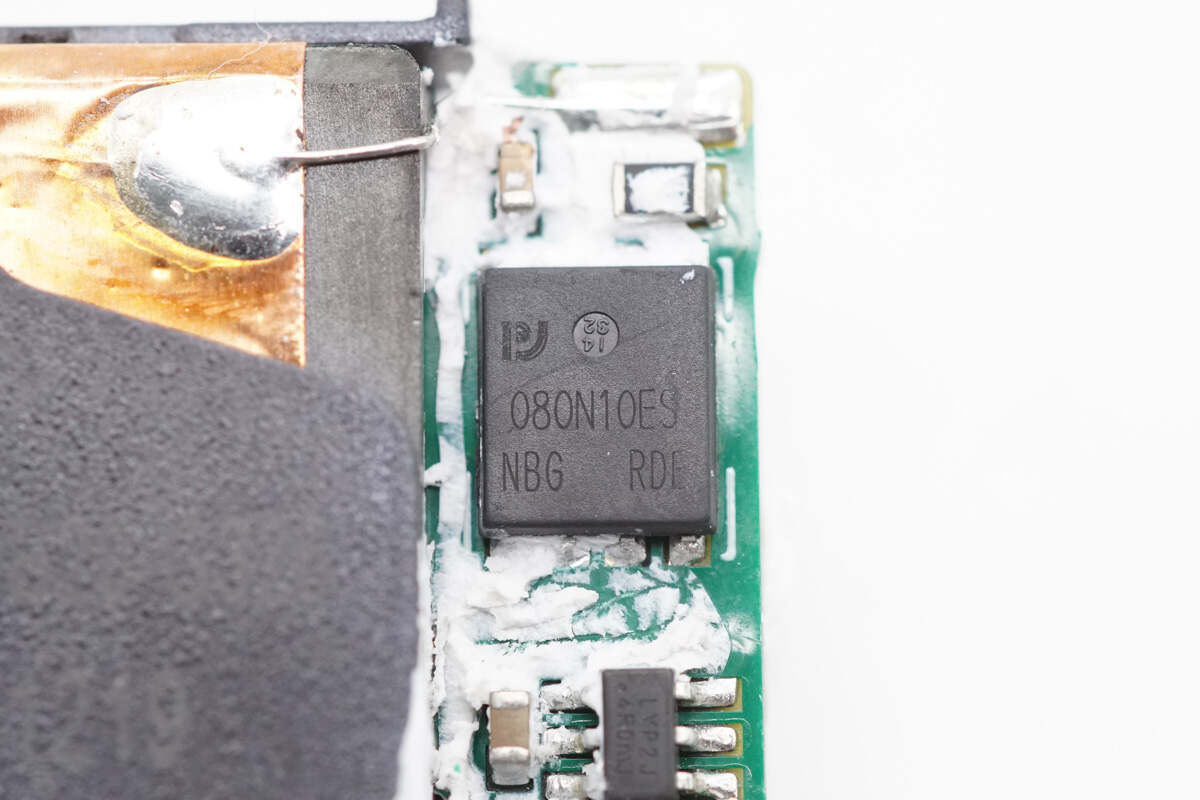

同步整流管来自平伟，型号PW080N10ES，NMOS，耐压100V，导阻6.5mΩ，采用DFN5*6封装。

贴片NTC热敏电阻特写，用于检测充电器内部温度，进行过热保护。

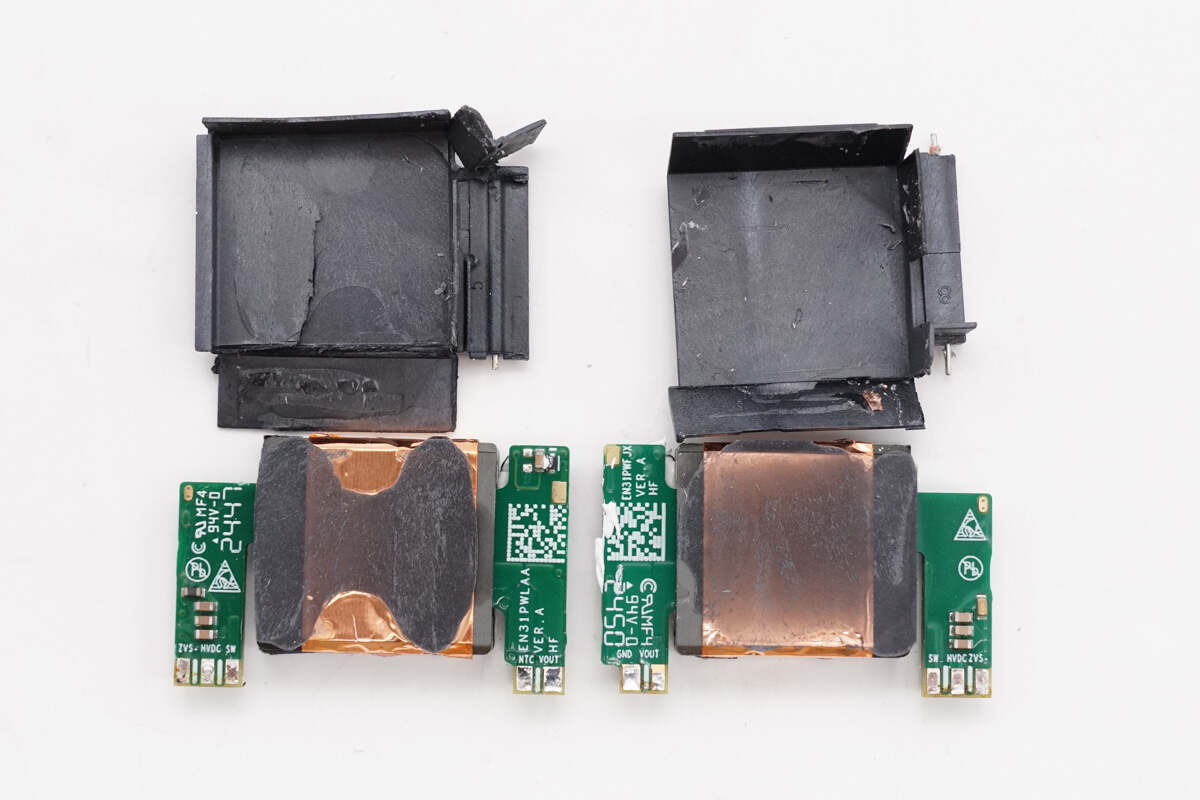

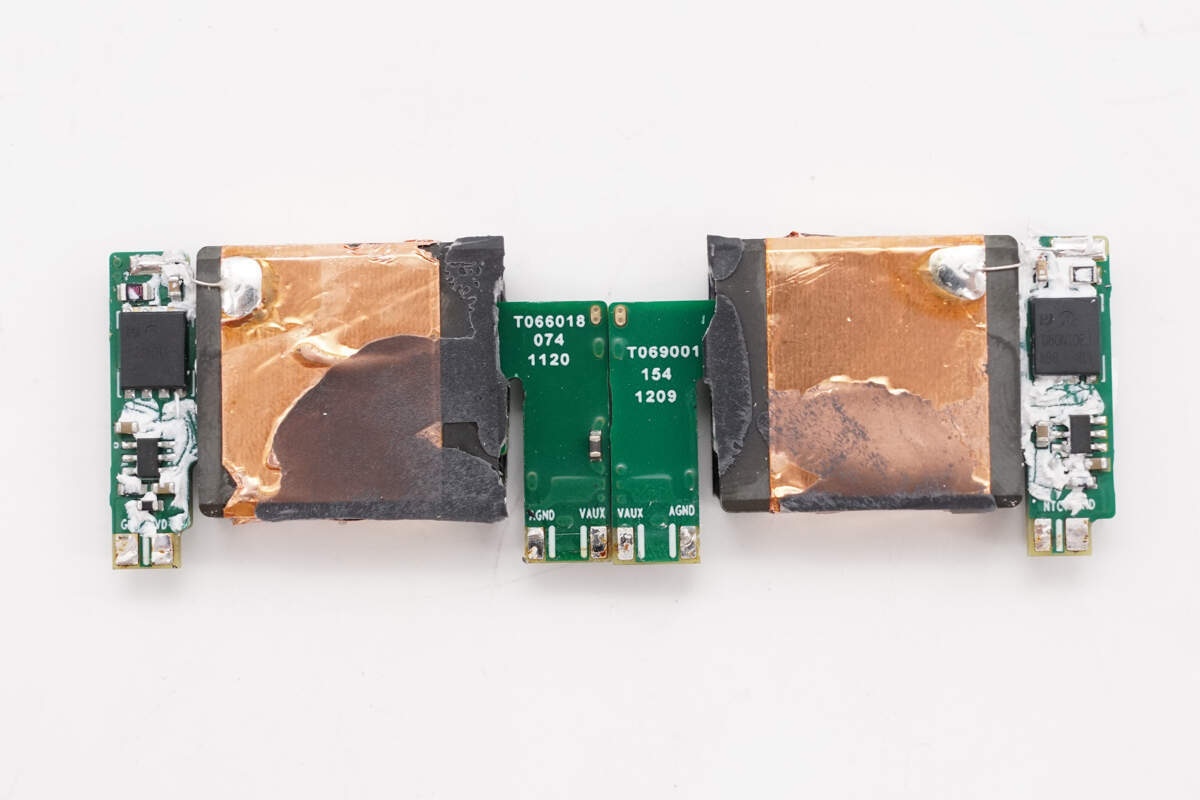

拆下变压器外套的塑料壳。

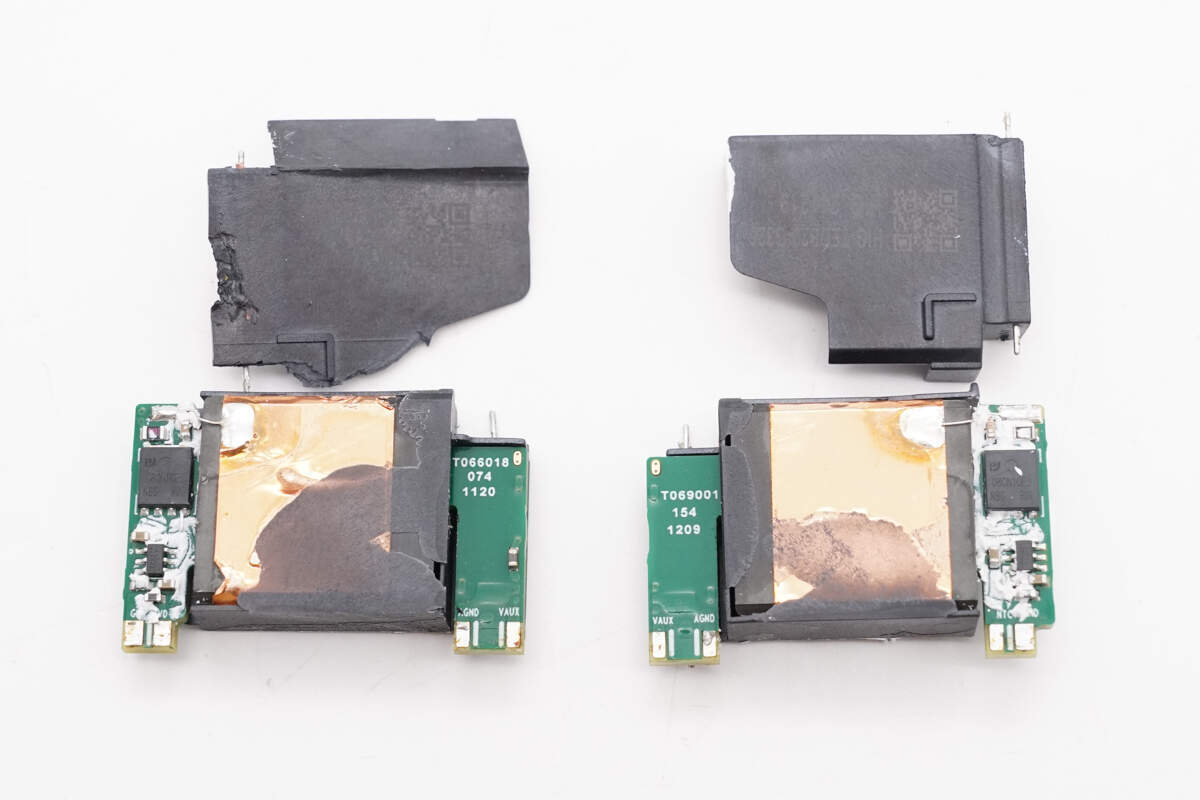

拆下另一侧的塑料壳。

变压器磁芯缠绕铜箔屏蔽，焊接导线接地，磁芯与塑料壳之间打胶固定。

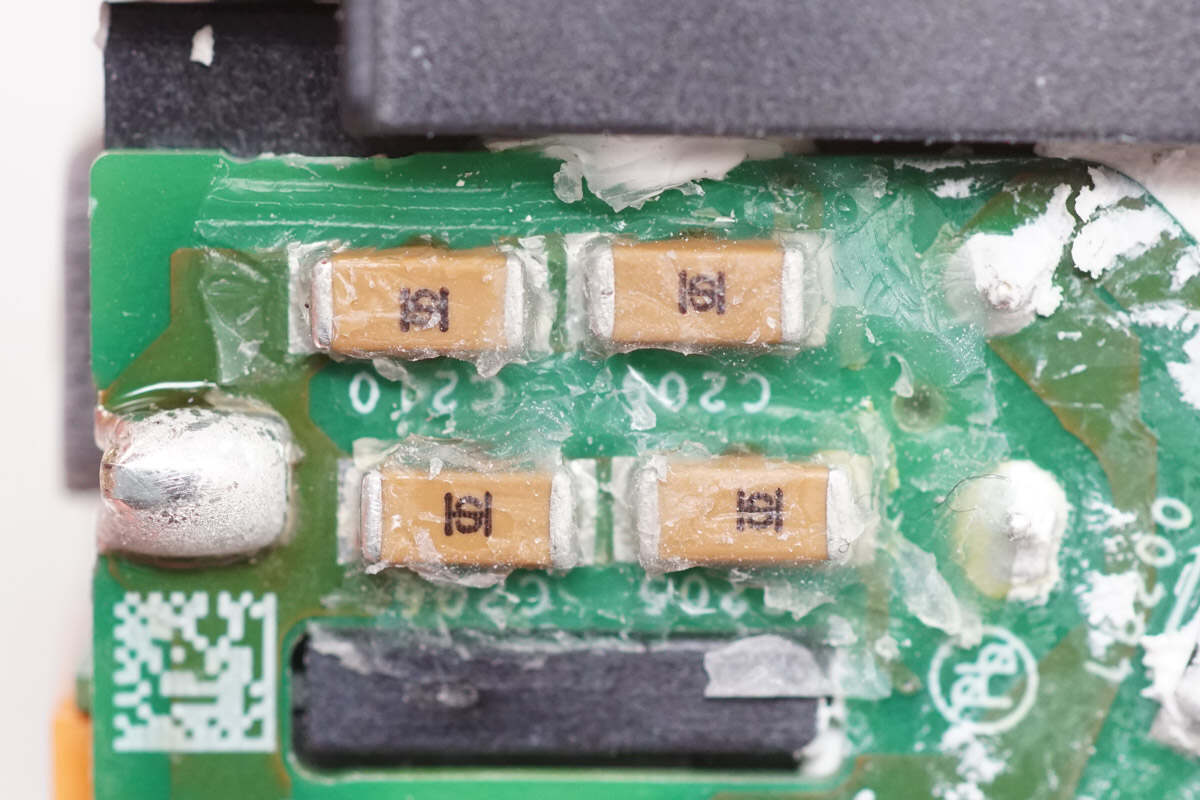

四颗贴片Y电容来自禾伸堂，两颗串联连接提升耐压等级。

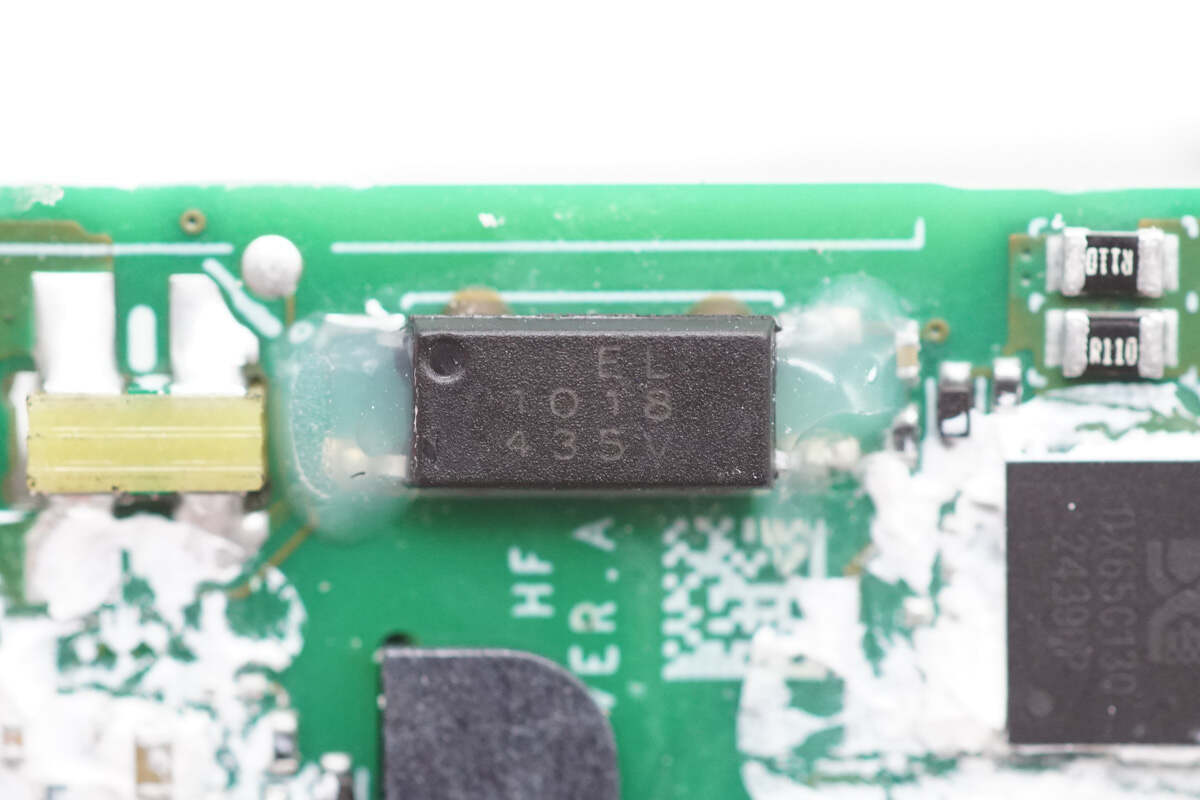

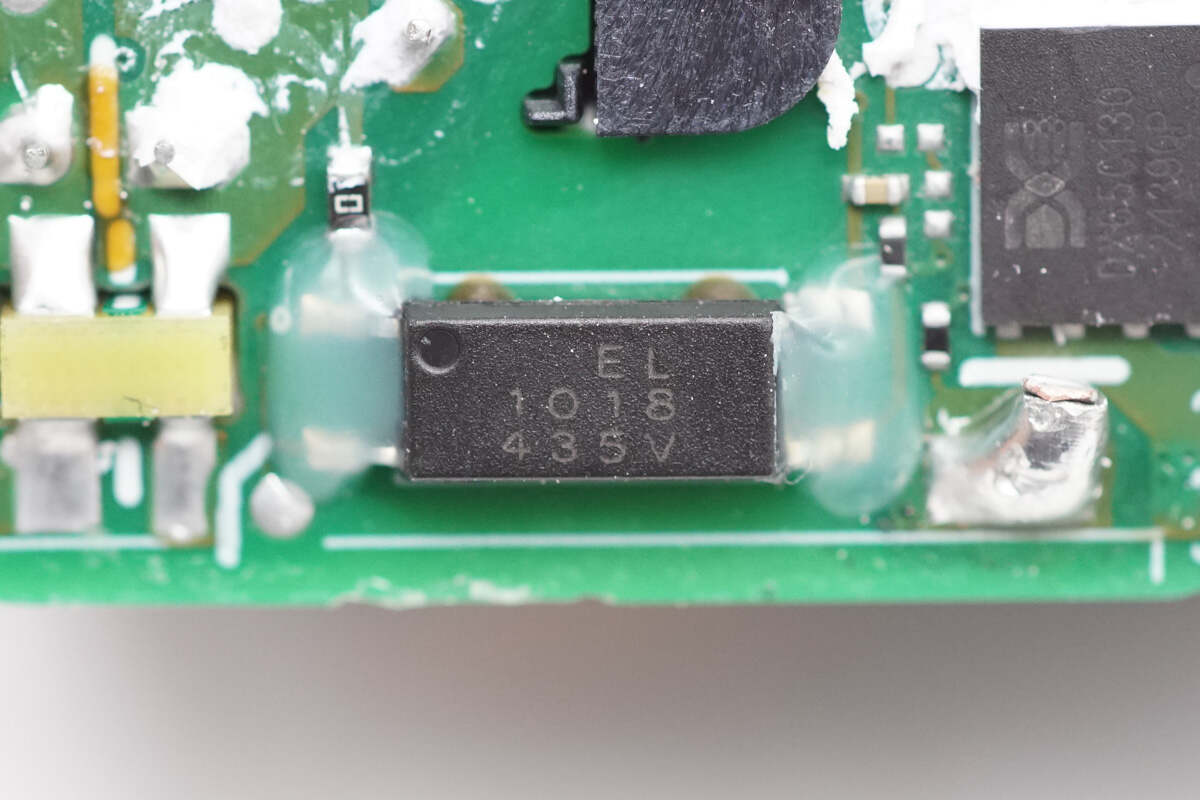

亿光EL1018光耦用于输出电压反馈调节。

另一颗EL1018光耦用于另一路输出电压反馈调节。

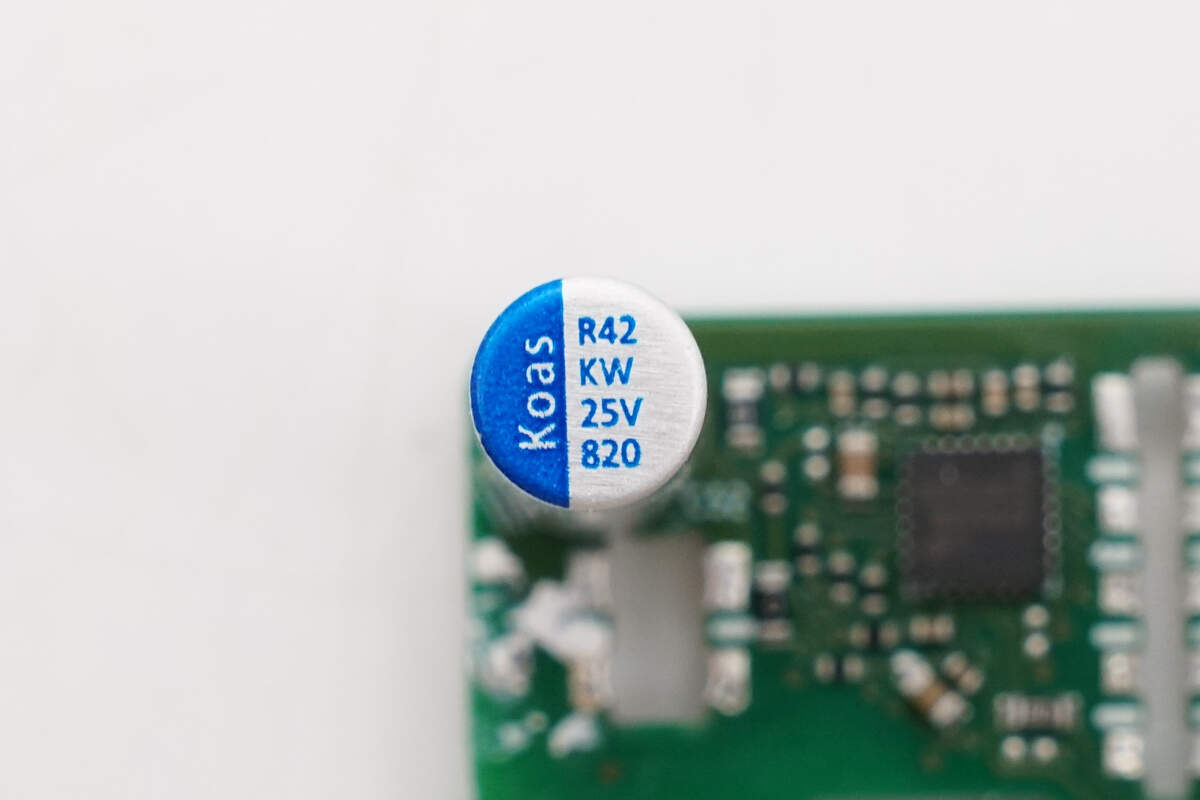

输出滤波电容来自东佳，为KW系列125℃耐高温固态电容，规格为25V 820μF。

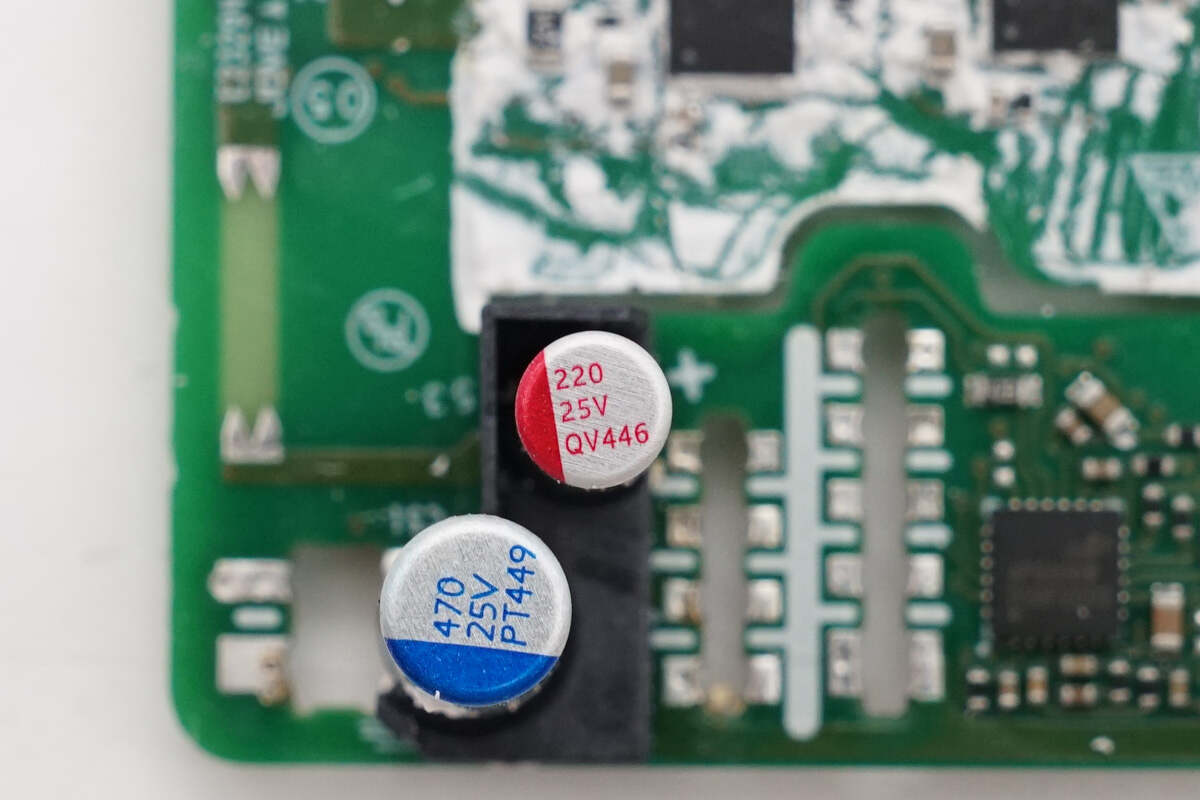

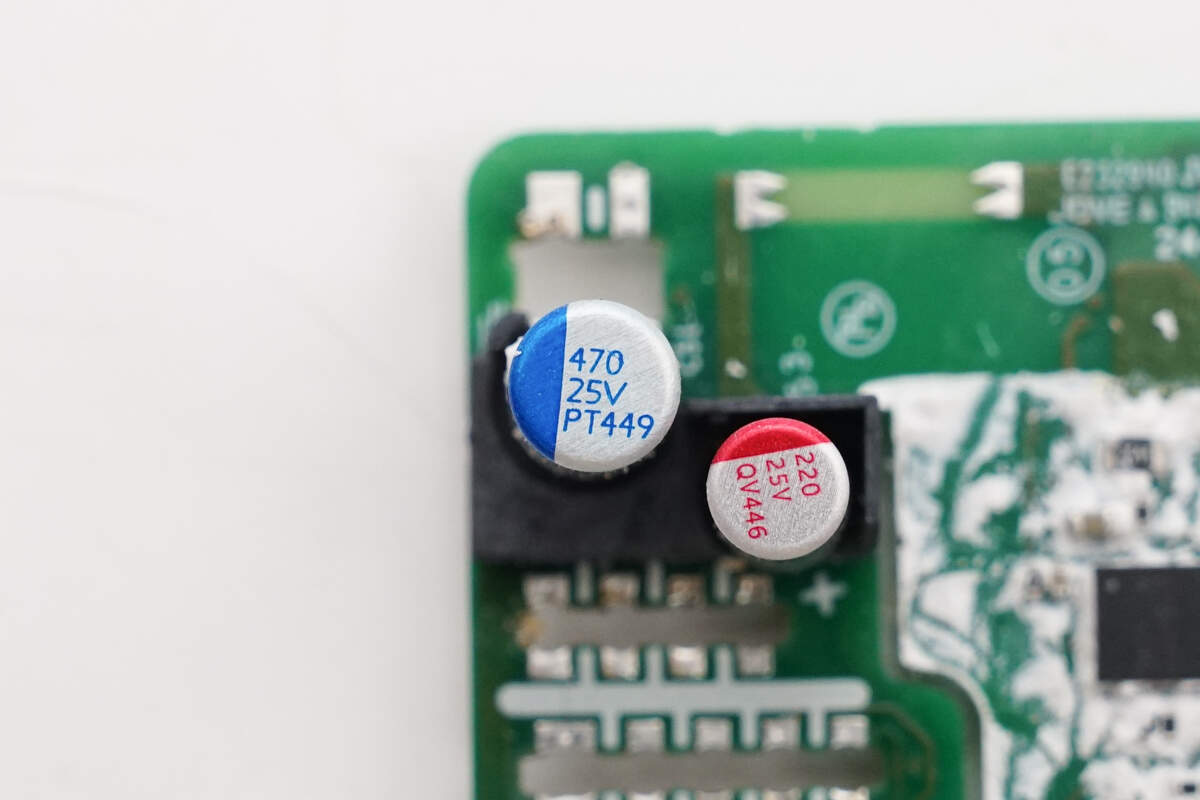

另一颗规格为25V 470μF。

还有一颗规格为25V 220μF。

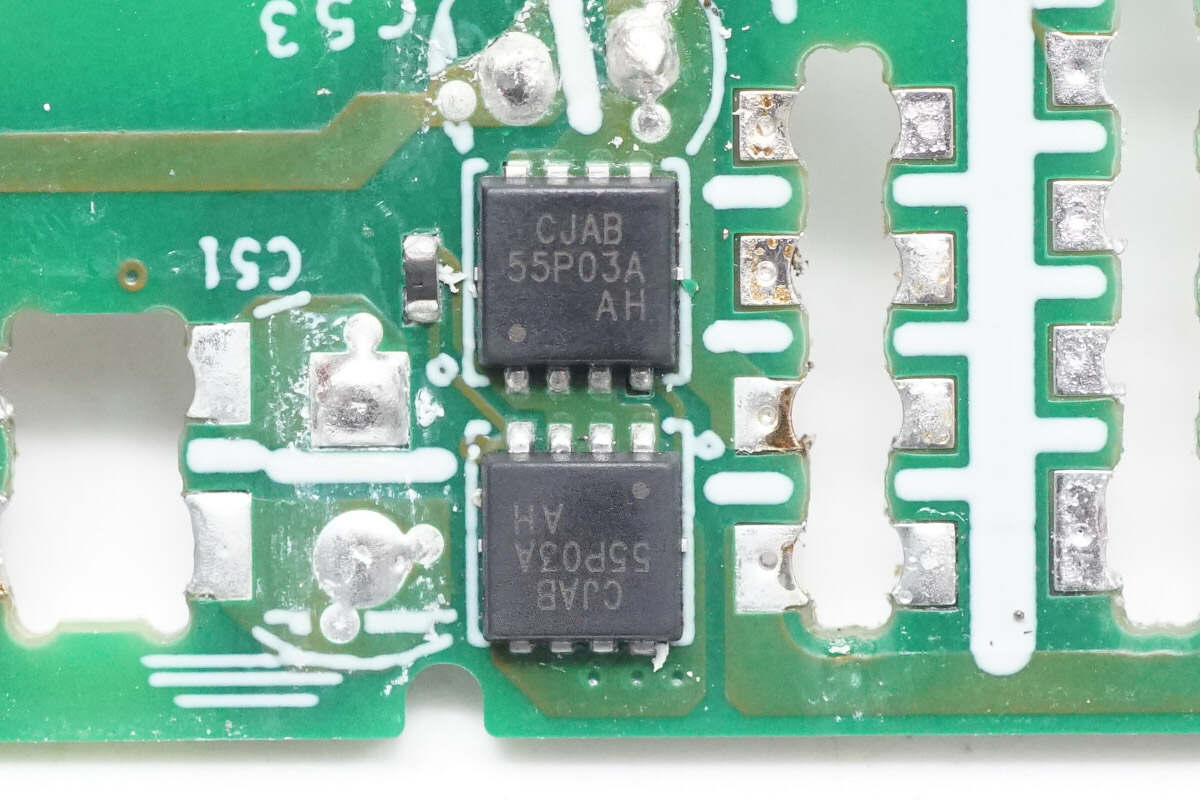

用于控制两路接口输出的VBUS开关管来自长晶科技，型号为CJAB55P03A，是一颗耐压-30V的PMOS，导阻为6.5mΩ，采用PDFNWB3.3*3.3-8L封装。

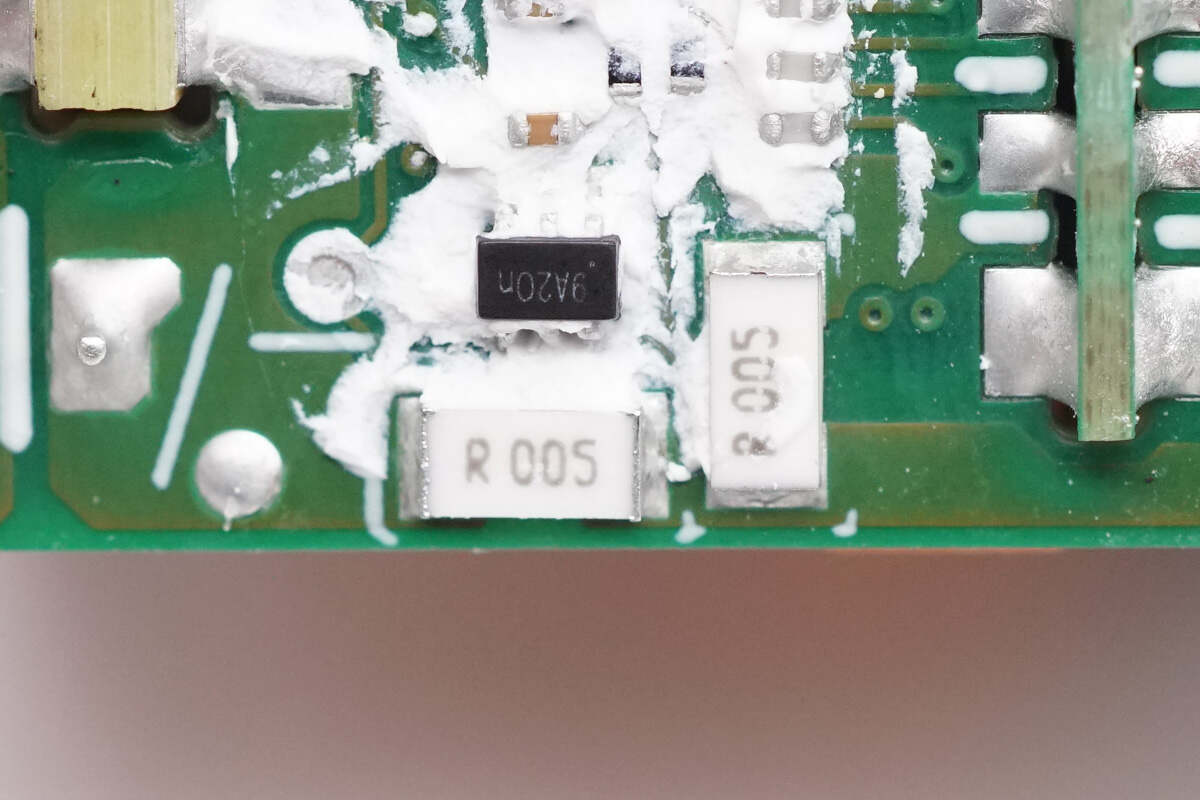

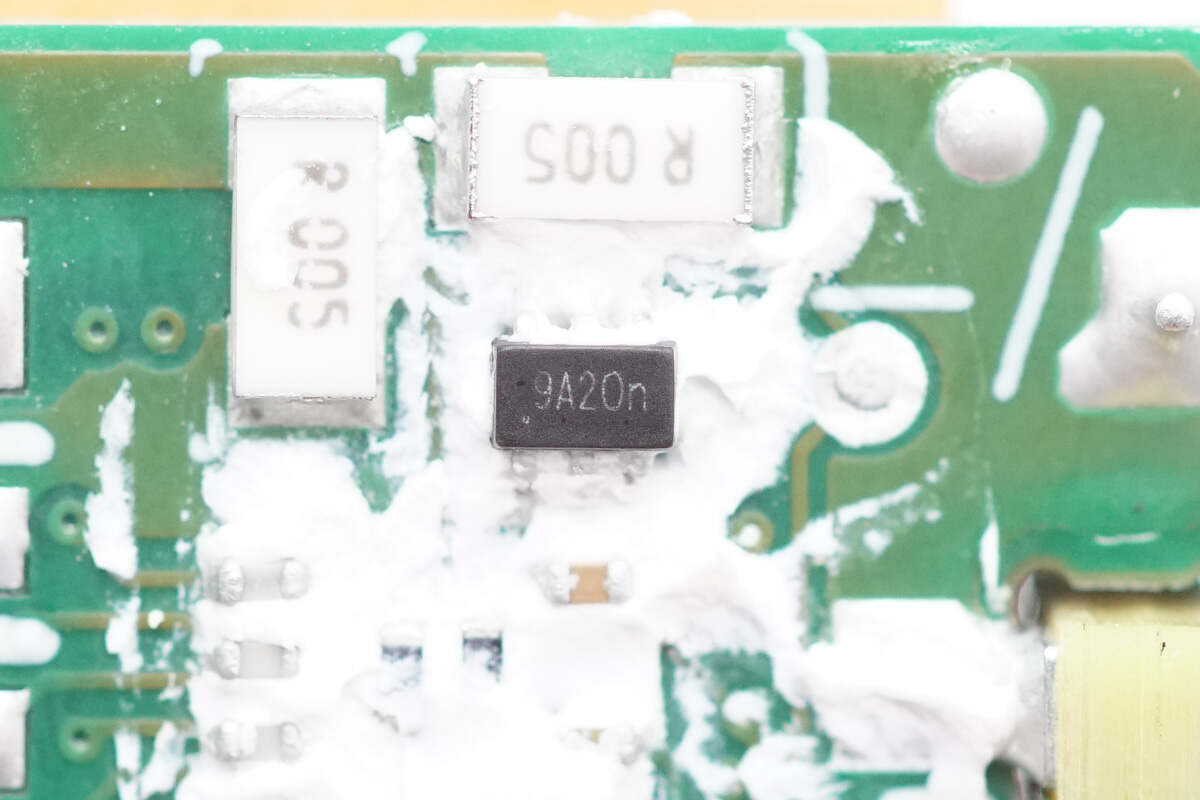

用于检测输出电流的放大器来自3PEAK思瑞浦，丝印9A2，型号TP199A2，支持36V输入电压，采用SC70封装。

两颗5mΩ电阻用于输出电流检测。

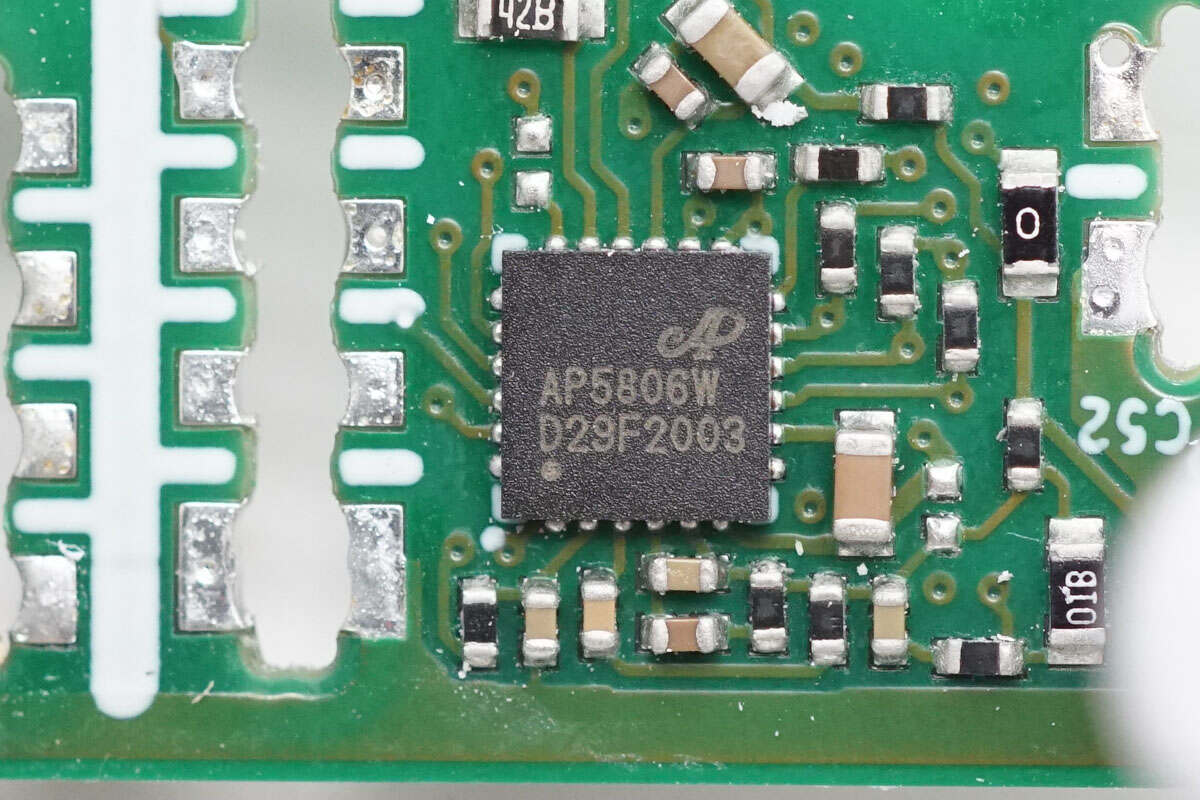

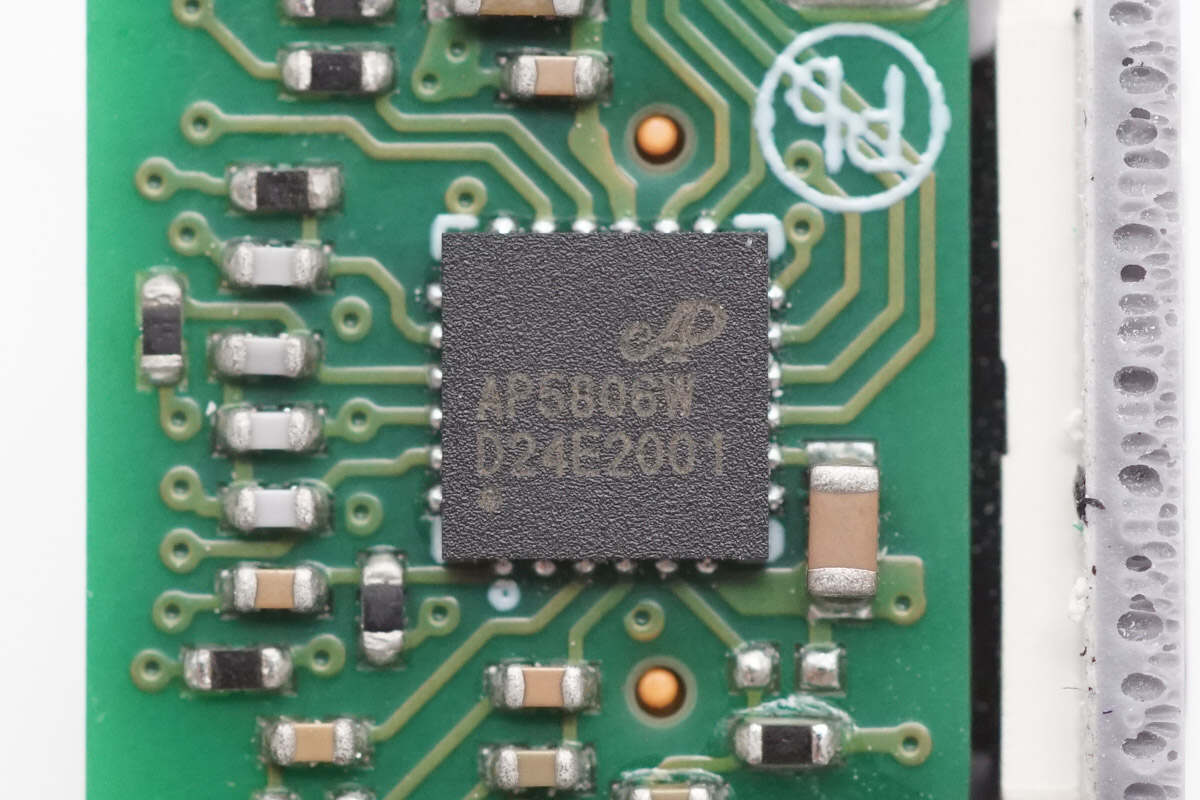

协议芯片采用芯朋微AP5806W，这是一款高集成度的快充协议芯片，可支持多种快充协议包括BC1.2、DCP、QC2.0、UFCS、SCPA、SCPB、PD2.0、PD3.0、PPS等充电协议。为适配器、车载充电器等提供完备的解决方案。

AP5806W内集成恒压/恒流环路控制，可响应终端指令实现恒压/恒流控制。AP5806W还提供了丰富的保护功能，包括OVP、UVP、OCP、DP/DN、OVP，拔线保护等，可有效保护充电设备与终端设备的安全性，采用QFNWB4*4-24L封装。

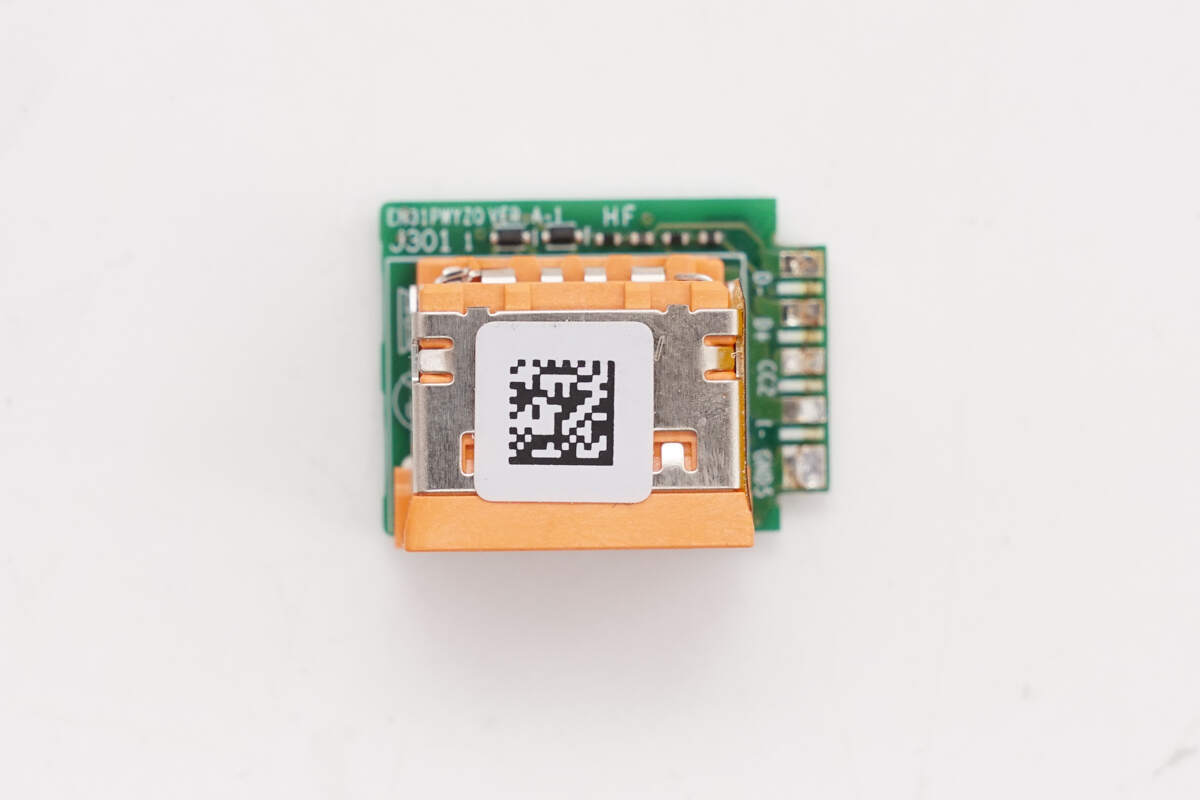

USB-A/C融合接口焊接在小板上。

小板背面焊接VBUS开关管和反相器芯片，对应数据引脚设有TVS二极管进行静电保护。

用于USB-C和USB-A接口输出切换的开关管来自长晶科技，型号CJAB65N03L，NMOS，耐压30V，导阻2.5mΩ，采用PDFNWB3.3*3.3-8L封装。

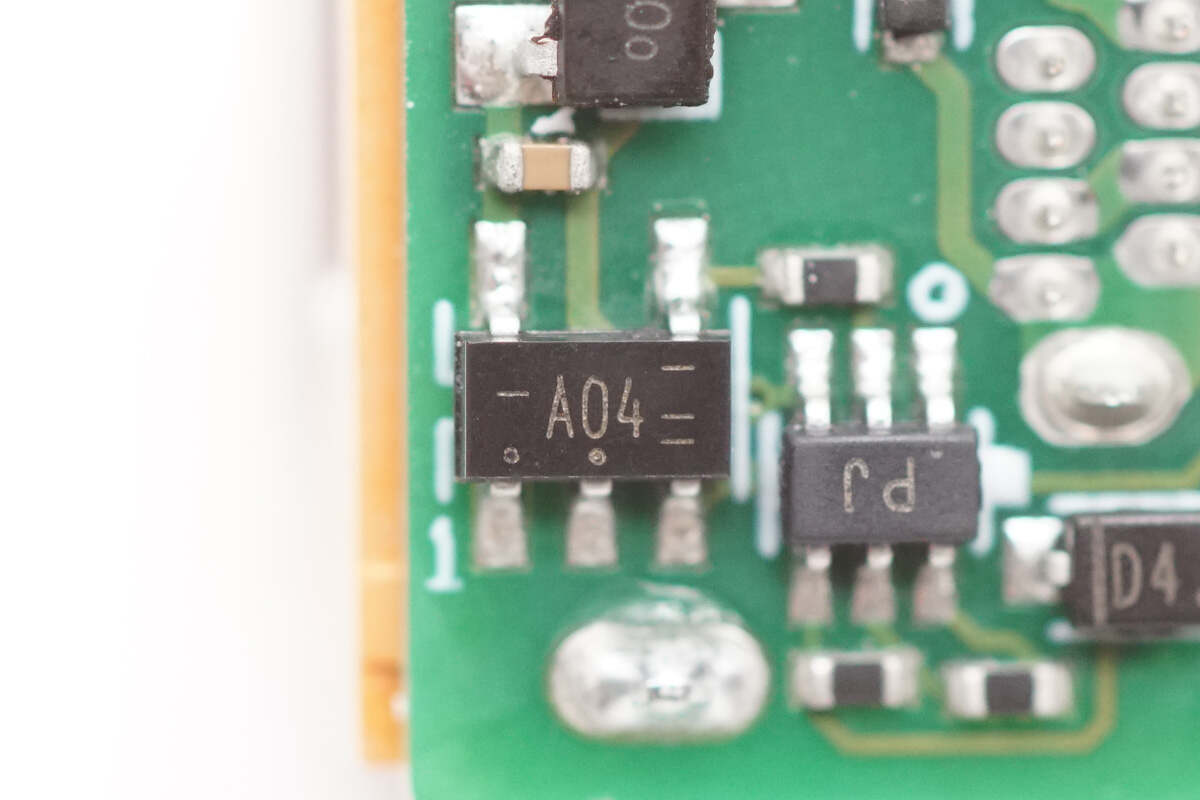

反相器来自安世，丝印04，型号74AHC1G04GV，采用SOT753封装。

USB-A/C融合接口特写，通过接口间距限制USB-A和USB-C线同时插入。

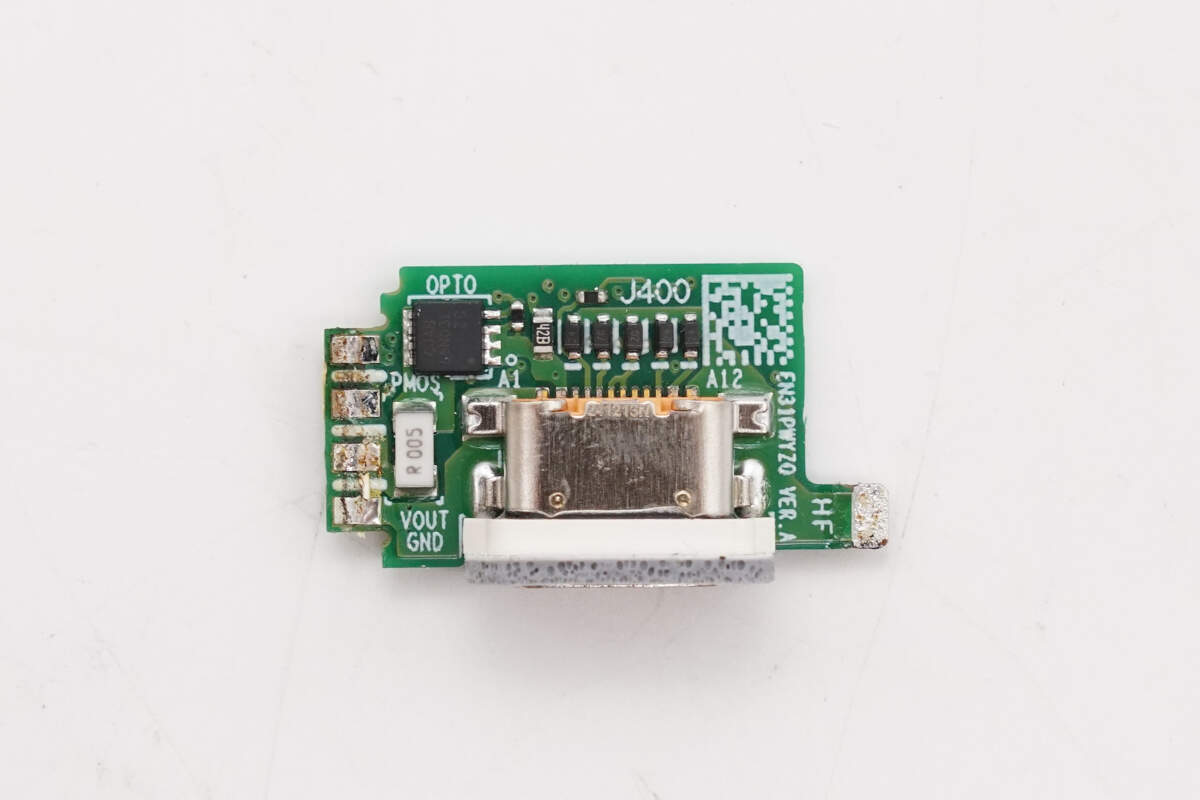

USB-C2接口小板正面设有USB-C母座，电流取样电阻，VBUS开关管和TVS二极管。

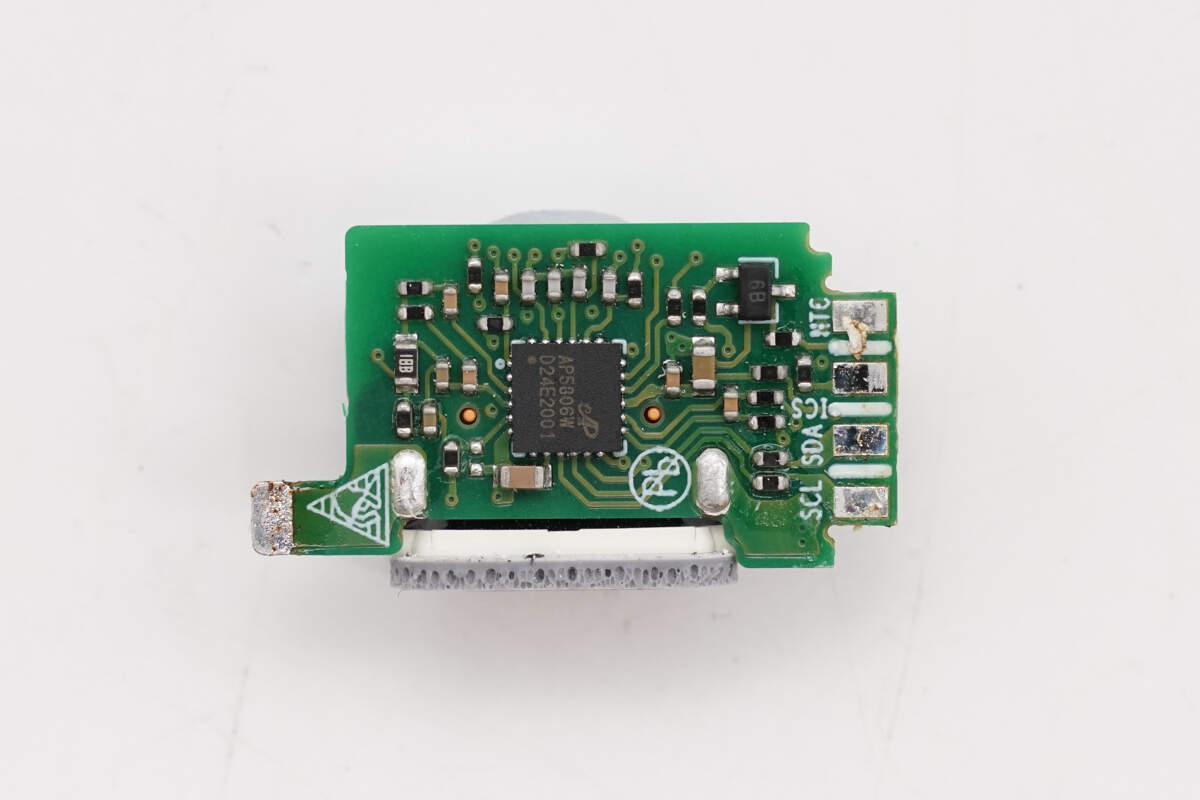

小板背面设有协议芯片。

协议芯片同样采用芯朋微AP5806W。

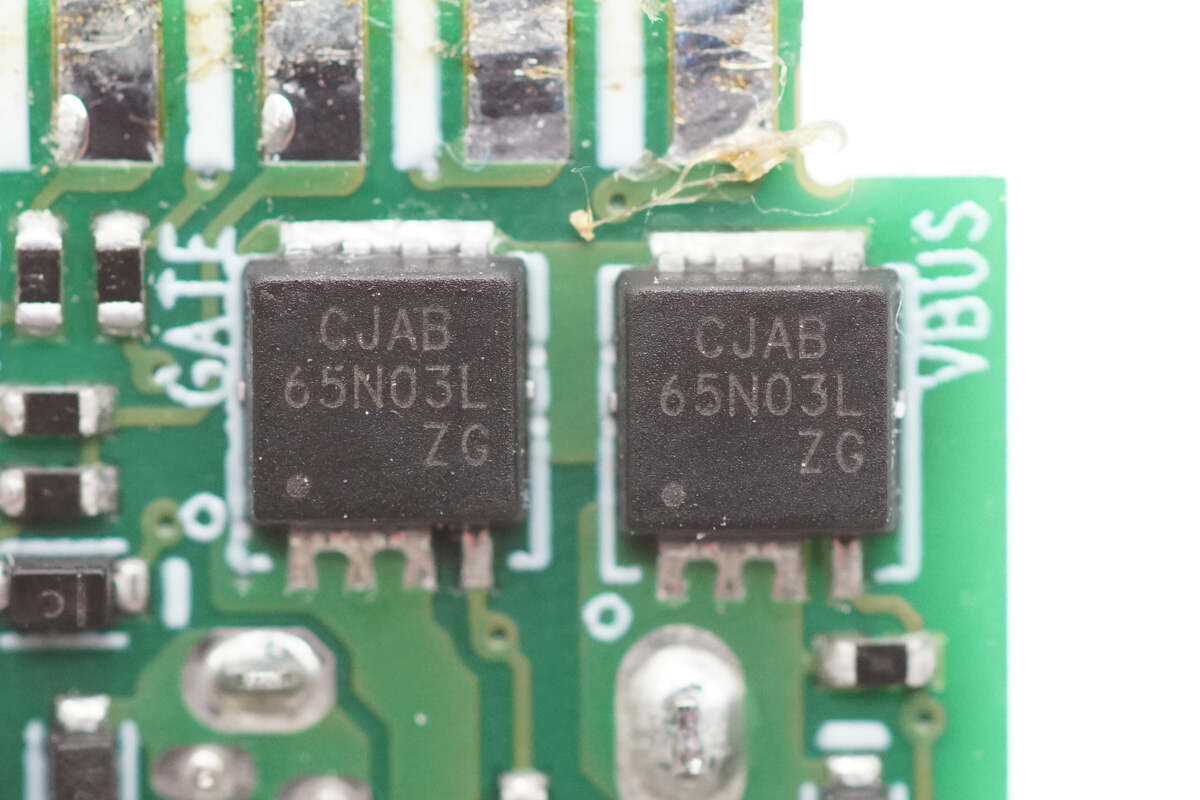

VBUS开关管采用长晶科技CJAB65N03L。

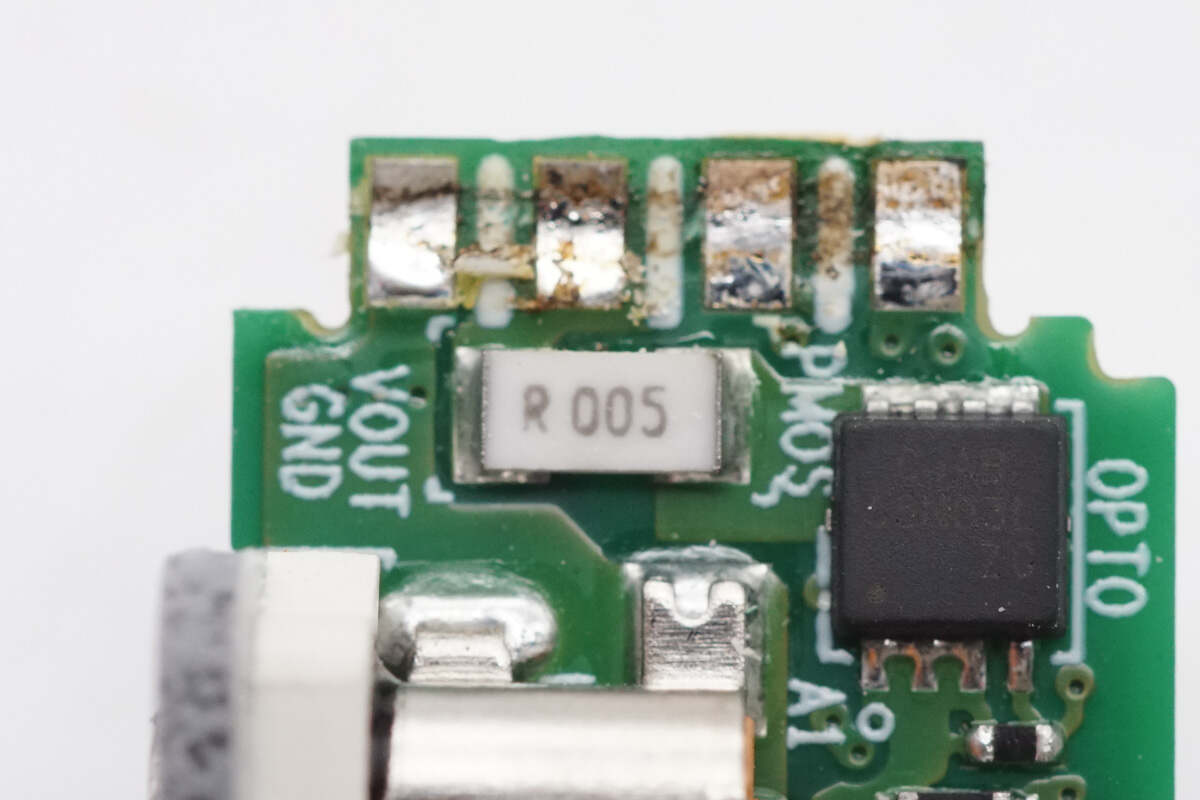

5mΩ电流取样电阻特写。

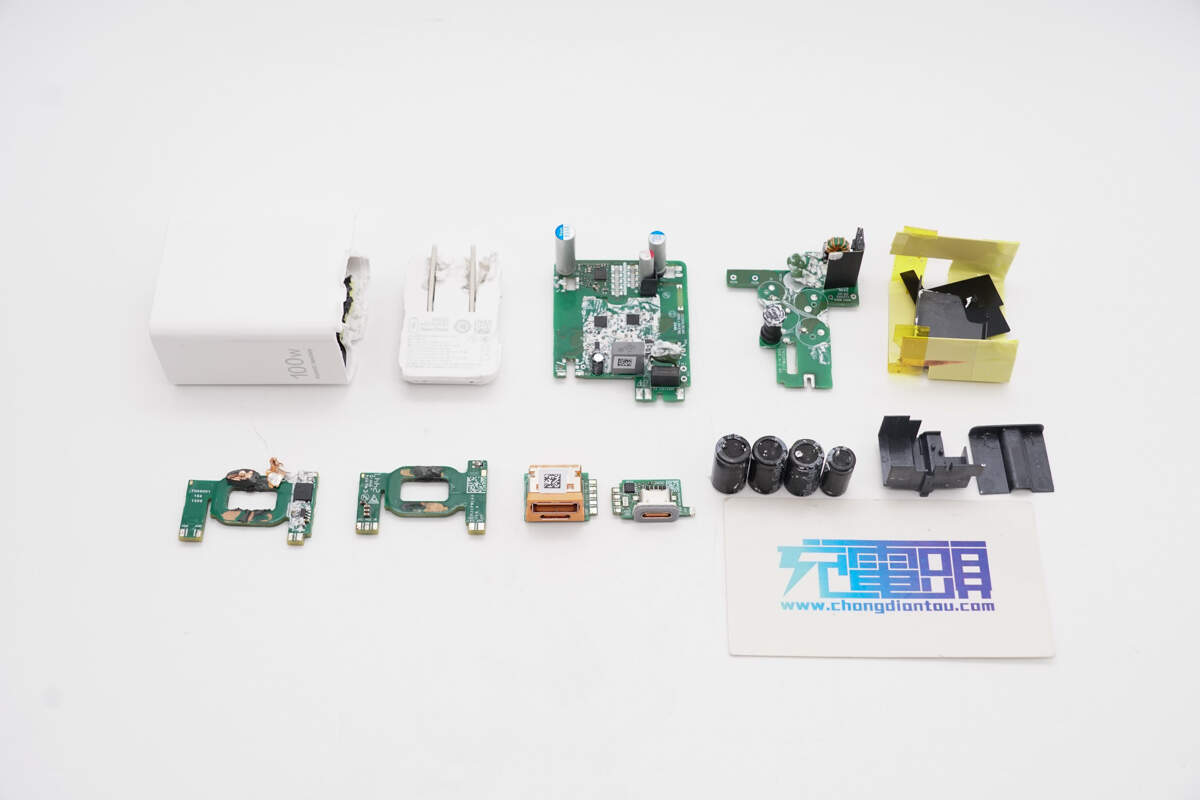

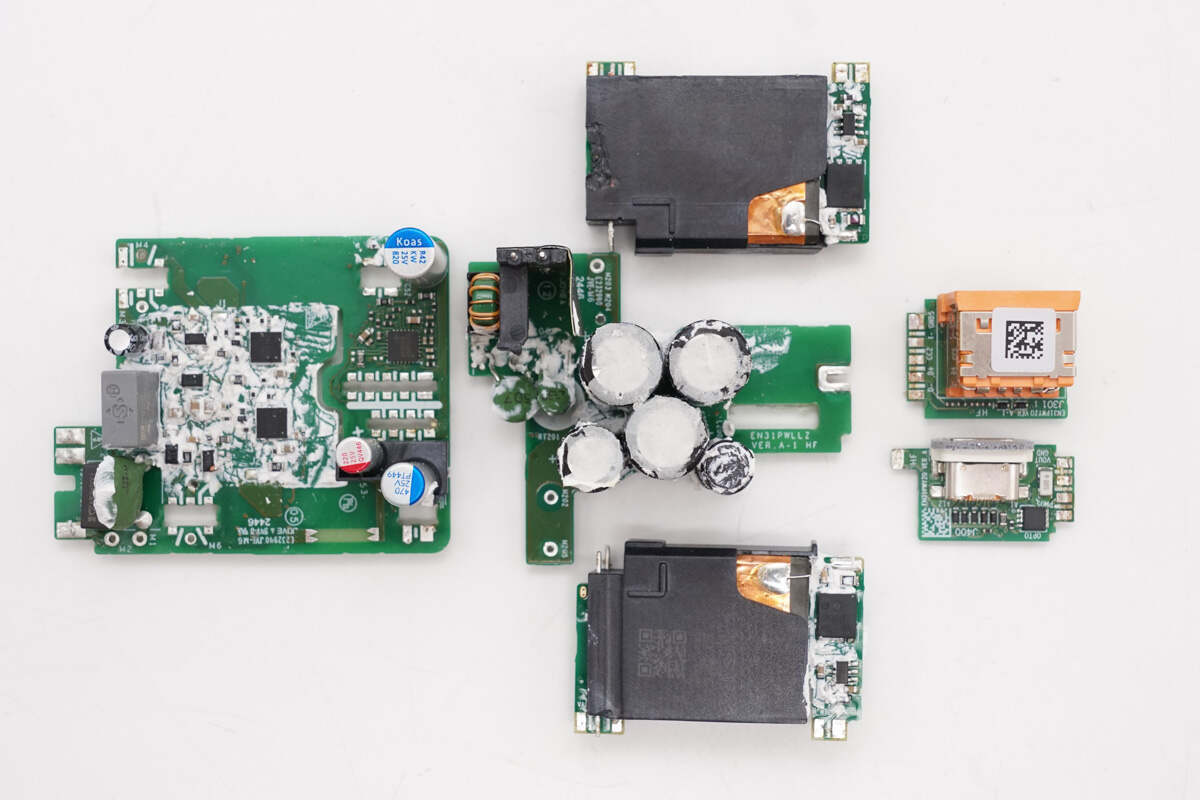

全部拆解一览，来张全家福。

充电头网拆解总结

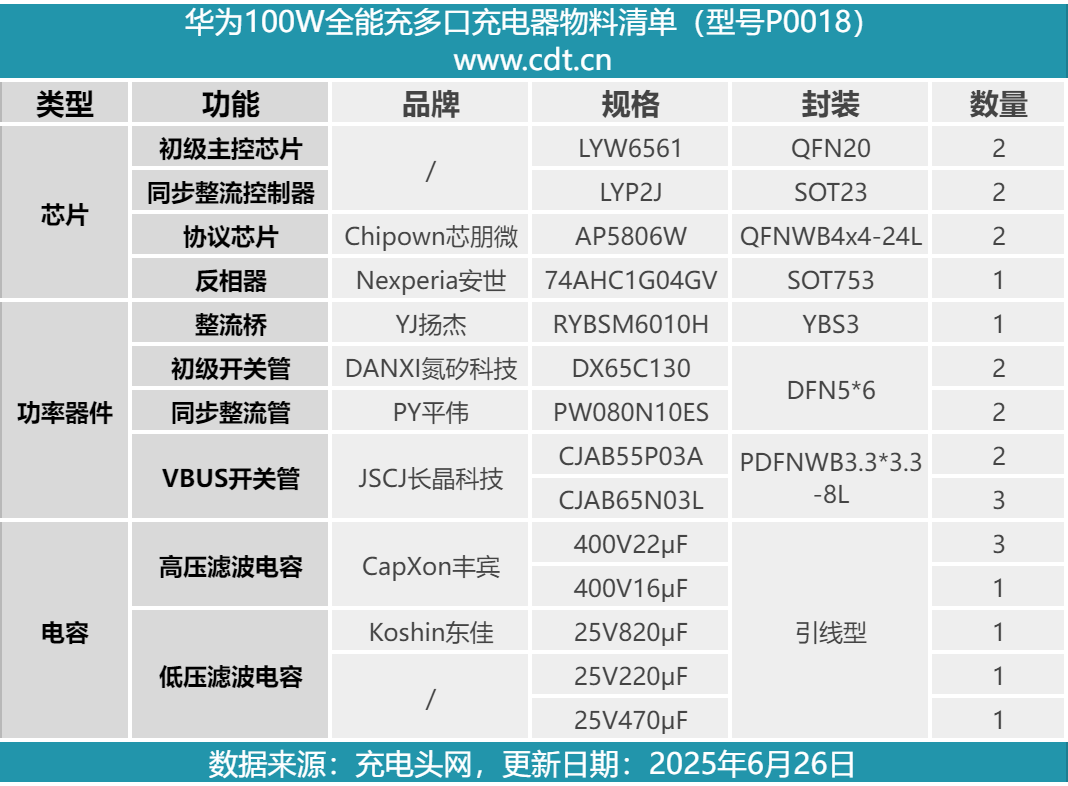

最后附上华为100W全能充多口充电器的核心器件清单，方便大家查阅。

华为全能充多口充电器具备USB-C接口和USB-A/C融合接口，并支持功率自动分配，支持同时为两台设备充电。充电器支持100W SCP快充和UFCS快充，并支持65W PD快充。内部高效双路均流架构实现了小体积和高功率密度的兼得，提升消费者的使用体验。

充电头网通过拆解了解到，华为全能充多口充电器PCBA模块包裹铜片散热，壳体内部粘贴石墨导热贴纸加强散热性能。PCBA模块采用多块小板堆叠组成，内部为两路独立电源设计，使用氮矽科技DX65C130增强型氮化镓开关管。

充电器内部高压滤波电容来自丰宾，输出使用东佳固态电容滤波。协议芯片使用芯朋微AP5806W，搭配使用长晶科技开关管实现大功率单口输出或双路独立输出。平面变压器设有NTC热敏电阻检测温度，PCBA模块通过塑料支架支撑，元件打胶加固，做工用料扎实可靠。
