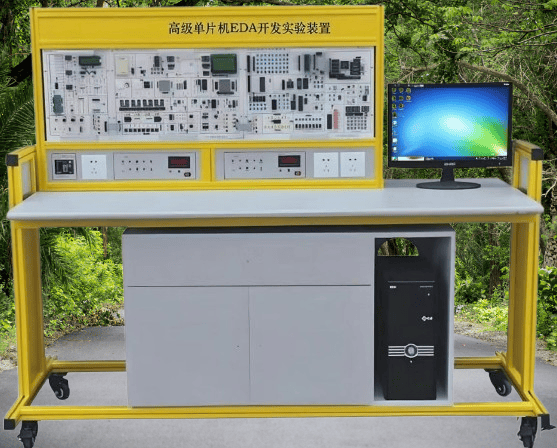

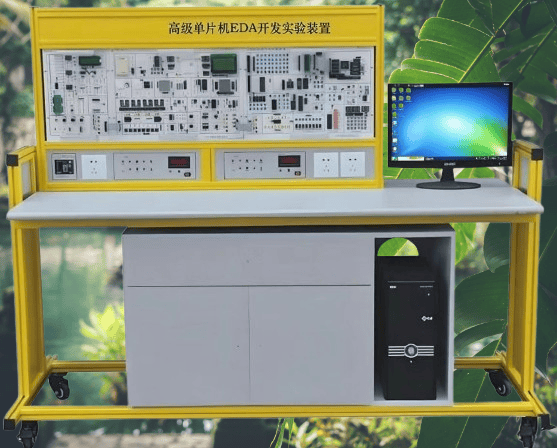

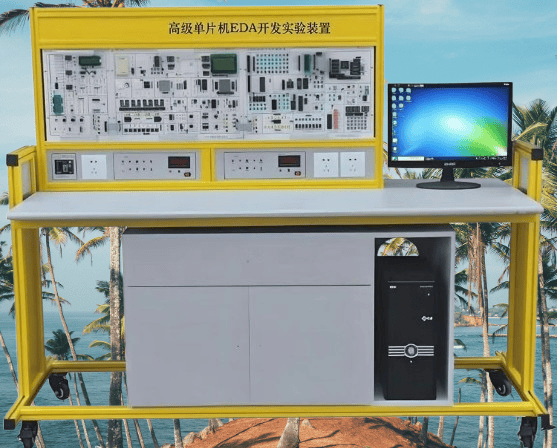

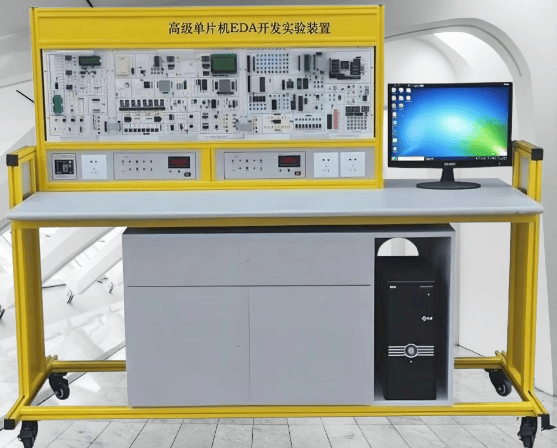

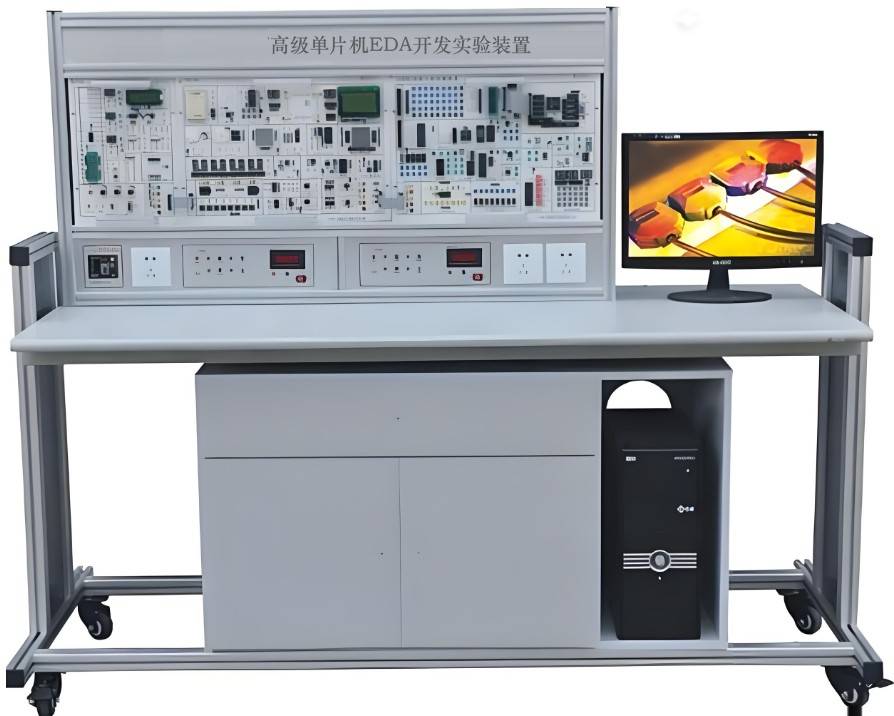

JGPJ-07高级单片机EDA开发实验装置-适用于研究生、本科、大专、职业技术学院及中等专业技术学校的信息通信技术及应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的技术课程的相关教学实训，是大中院校及中职理想的实验设备。
高级单片机EDA开发实验装置
二、主要技术性能：
1、矩阵键盘：4×4矩阵式结构，组合按键。
2、输入：8路开关量，输出：8路LED。
3、8位数码管动态显示和4位数码管静态显示。
4、固定脉冲：8路固定脉冲输出,分别为：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
5、单脉冲发生器。
6、IC卡读写实验模块。
7、继电器驱动控制实验模块。
8、24C02串行存储器实验模块。
9、TLC549串行模数实验模块。
10、93C46存储器实验模块。
11、实时时钟实验模块。
12、串行键盘显示接口实验模块。
13、TLC5615串行数模转换实验模块。
14、语音录放实验模块。
15、温度测量实验模块。
16、8253定时计数器实验模块。
17、D/A0832数模转换实验模块。
18、I/O口简单扩展实验模块。
19、32K程序存储器扩展实验模块。
20、8255并行接口控制实验模块。
21、8279键盘接口显示实验模块。
22、16C550串行通信实验模块。
23、ADC0809模数转换实验模块。
24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。
25、16*16点阵显示实验模块。
26、步进电机驱动控制实验模块。
27、直流电机驱动控制及测速实验模块。
28、看门狗实验模块。
29、电位器模拟电压产生模块。
30、红外线通信实验模块。
31、以太网通信实验模块。
32、电子音响驱动控制模块。
33、USB1.0和2.0通信实验模块。
34、CAN总线控制实验模块。
35、RS485通信实验模块。
36、RS232通信实验模块。
37、双通道虚拟示波器模块。
38、扩展总线区。
39、光电传感器模块。
40、专用USB接口单片机仿真器，可以在线下载在线调试和烧录用户程序。
41、电源模块，提供＋5V（3A）/-5V(1A)/＋12V（1A）/-12V（1A）各一组,供各模块的电源需求。
42、配置足够配套接线。
43、配有适应WindowsMe/2000/xp等操作平台的调试软件，上位仿真软件支持汇编和Ｃ语言。
44、配置CPLD实验模块，选择 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用户任意选择）
高级单片机EDA开发实验装置
三、实验桌结构及尺寸：铝木结构，桌面为25mm厚的防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
外形尺寸：1500×70×1400mm
高级单片机EDA开发实验装置
四、标准配置实验内容：
1、单片机部分：
实验一 单片机I/O口应用实验_ P3.3口输入 P1口输出
实验二 单片机I/O口应用实验_工业顺序控制
实验三 并行I/O接口8255应用
实验四 简单I/O口扩展实验
实验五 A/D 转换实验
实验六 D/A转换实验
实验七 定时/计数器8253A应用
实验八 键盘显示控制器8279应用实验
※实验九 微型打印机打印字符、曲线、汉字
实验十 步进电机控制实验
实验十一 小直流电机调速实验
实验十二 电子音响实验
实验十三 继电器控制实验
实验十四 数据存贮器扩展实验
实验十五 8031单片机串行口应用实验_双机通信
实验十六 8031串行口应用实验_与PC机通信
实验十七 串行接口16C550应用实验
实验十八 串行A/D转换器TLC549应用
实验十九 串行D/A转换器TLC5615应用
实验二十 单片机双机通信实验_用RS485总线
实验二十一 USB接口的应用实验；
实验二十二 网络接口应用实验；
实验二十三 16X16LED 点阵显示实验；
实验二十四 128 X 64 LCD液晶显示接口实验；
※实验二十五 语音录放控制实验；
实验二十六 CAN总线应用实验；
实验二十七 串行存储器读写实验；
实验二十八 红外接口通信实验；
实验二十九 数字温度传感器DS18B20的原理与应用实验；
实验三十 "看门狗"复位实验；
实验三十一 IC总线应用实验；
1、 串行E?PROM的读写实验；
2、IC智能卡读写实验；
3、串行键盘显示接口ZLG7290应用实；
4、 PCF8563串行实时时钟应用实验
实验三十二 温度压力实验；
2、EDA/CPLD/FPGA实验
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；
（4）16*16 LED点阵显示实验；
（5）电子时钟实验；
（6）数码管静态显示实验；
（7）4*4键盘扩展实验；
（8）128*64 LCD液晶显示实验；
（9）电子音乐演奏实验；
（10）RS232串口发送实验（SEND）；
（11）RS232串口接收实验（RECEIVE）；
（12）单片机总线接口实验；
（13）异步串口通讯（UART）
产品视频
高级单片机、EDA开发实验装置概述

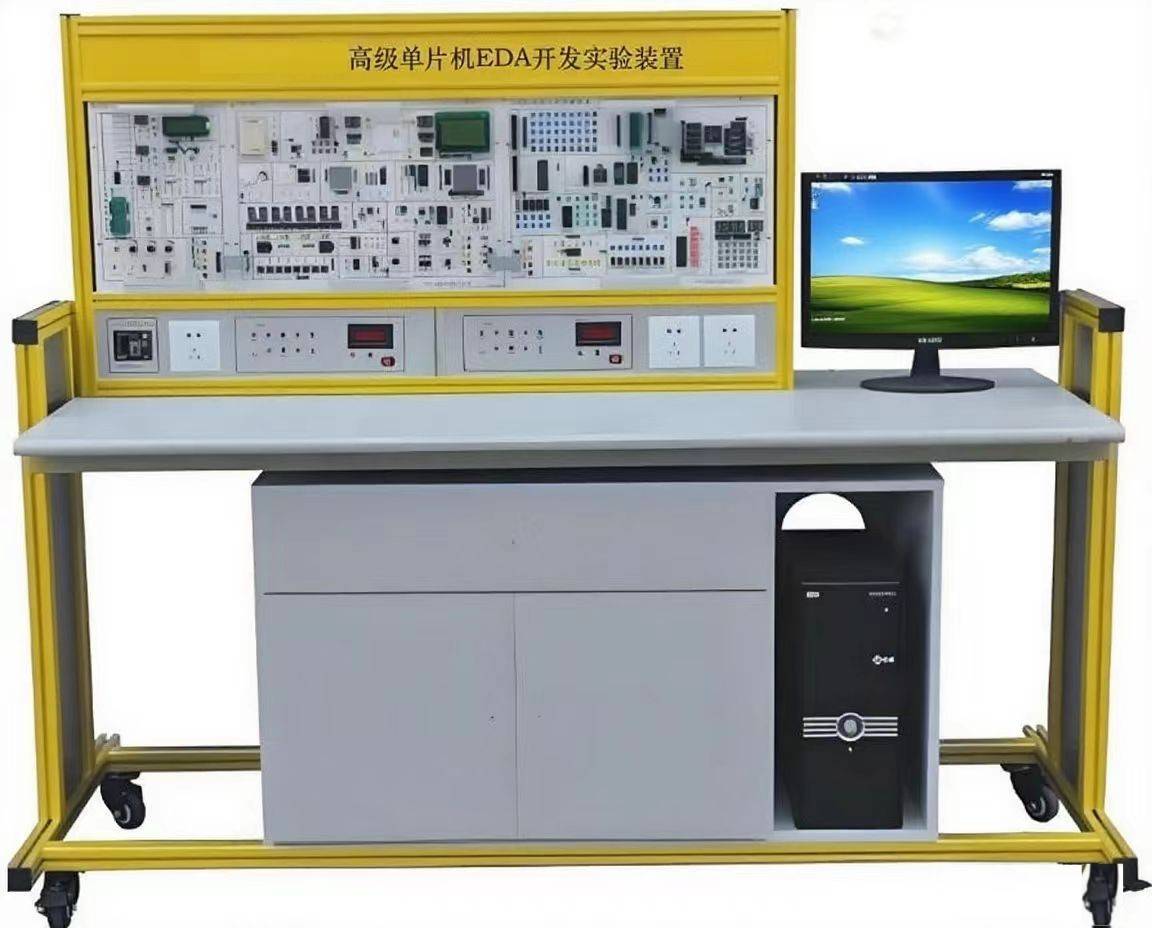

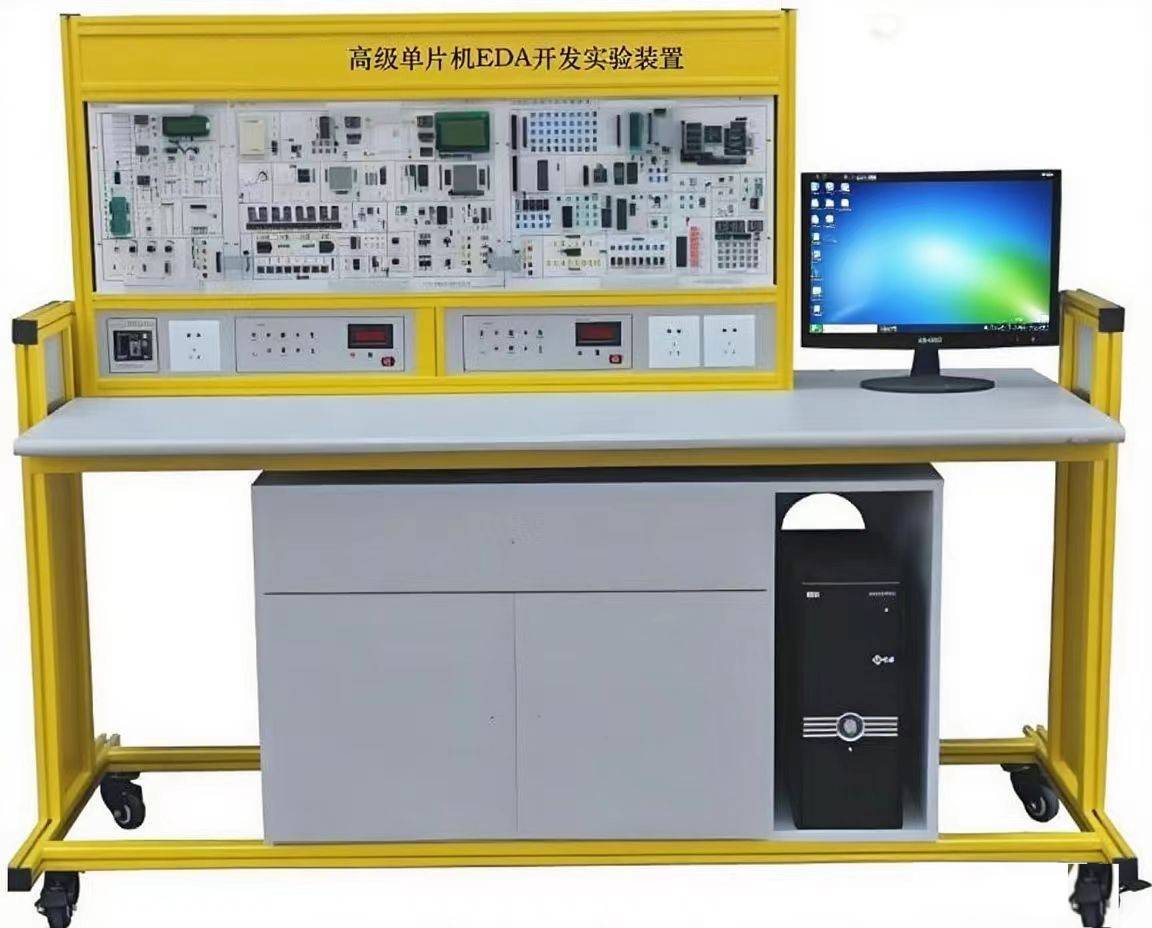

本装置由控制屏、实验挂箱、实验桌组成，可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，**淘汰。
高级单片机EDA开发实验装置
二、高级单片机、EDA开发实验装置主要技术参数
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：200VA
4、重量：70Kg
5、外形尺寸（cm）：160×70×150
6、挂箱尺寸（mm）：405×230×40
7、输出电源：有漏电、短路、过流保护 A．～220V，通过安全插座输出B．直流稳压电源：±5V/1A ±12V/2A
三、高级单片机、EDA开发实验装置置构成
（一）实验屏：实验时放置实验挂箱，并提供实验电源，铁质亚光密纹喷塑结构。
（二）实验桌：实训桌为铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；上部左右设有两个大抽屉（带锁），用于放置工具及资料，下部设有全封闭元件储藏柜，电脑桌联体设计，造型美观大方。
（三）实验模块：
1、DP-01 单片机实验挂箱（一）
LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口
2、DP-02 单片机实验挂箱（二）
8251串行口扩展、232总线串行接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出
3、DP-03 单片机实验挂箱（三）
ISD语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232转RS485接口
4、DP-04 单片机实验挂箱（四）
8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块
5、DP-05 单片机实验挂箱（五）
步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗
6、DP-06 单片机实验挂箱（六）
十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。
7、DP-07 单片机实验挂箱（七）
主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口
8、DP-08 单片机实验挂箱（八）
单片机与CPLD实验、伟福J.MasterII仿真器
四、高级单片机、EDA开发实验装置基本实验内容
1．存储器块清零
2．二进制到BCD码转换
3．二进制到ASCII码转换
4．程序跳转表
5．内存块移动
6．数据排序
7．P1口输入、输出实验
8．继电器控制实验
9．用74LS244读入数据
10．用74LS273输出数据
11．串行数据转换并行数据
12．并行数据转换串行数据
13．PWM转换电压实验
14．音频控制实验
15．8255输入、输出实验
16．8155输入、输出实验
17．5LED静态串行显示实验
18．6LED动态扫描显示实验
19．查询式键盘实验
20．阵列式键盘实验
21．计数器实验
22．定时器实验
23．8253定时器实验
24．外部中断实验
25．串行口通讯实验
26．ADC0809模数转换实验
27．DAC0832数模转换实验
28．MC14433模数转换实验
29．EEPROM外部数据程序存储器实验
30．SRAM外部数据存储器扩展实验
31．93C46串行EEPROM数据读写实验
32．电子时钟实验
33．电子琴模拟实验
34．打印机控制实验
35．汽车转弯信号灯控制实验
36．温度传感器温度控制实验
37．温度过程控制模拟实验
38．五相步进电机模拟实验
39．计算器实验
40．数字频率计实验
41．V/F转换实验
42．F/V转换实验
43．LED点阵显示实验
44．字符液晶显示屏控制实验
45．8279键盘扫描显示实验
46．看门狗实验
47．8251串行口扩展通讯实验
48．I2C总线读写实验
49．RS232转RS485实验
50．USB接口实验
51．十字路口交通灯控制实验
52．五功能逻辑笔实验
53．直流电机驱动调速实验（实物）
54．步进电机驱动实验（实物）
55．IC卡读写实验
56．实时时钟/日历控制实验
57．语音芯片控制实验
58．单片机与CPLD实验
59．8051与PC机串行口通讯实验
60．Flash Rom外部程序存储器实验
61．多功能密码锁实验
高级单片机EDA开发实验装置
一、高级单片机EDA开发实验装置
适用专业：适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。
高级单片机EDA开发实验装置
二、主要技术参数：
1、矩阵键盘：4×4矩阵式结构，组合按键。
2、输入、输出：8路开关量输入，8路LED输出。
3、8位数码管动态显示和4位数码管静态显示。
4、固定脉冲：8路固定脉冲输出,分别为：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
高级单片机EDA开发实验装置
5、单脉冲发生器。
6、IC卡读写实验模块。
7、继电器驱动控制实验模块。
8、24C02串行存储器实验模块。
9、TLC549串行模数实验模块。
10、93C46存储器实验模块。
11、实时时钟实验模块。
12、串行键盘显示接口实验模块。
13、TLC5615串行数模转换实验模块。
14、语音录放实验模块。
15、温度测量实验模块。
16、8253定时计数器实验模块。
17、D/A0832数模转换实验模块。
18、I/O口简单扩展实验模块。
19、32K程序存储器扩展实验模块。
20、8255并行接口控制实验模块。
21、8279键盘接口显示实验模块。
22、16C550串行通信实验模块。
23、ADC0809模数转换实验模块。
24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。25、16*16点阵显示实验模块。
26、步进电机驱动控制实验模块。
27、直流电机驱动控制及测速实验模块。
28、看门狗实验模块。
29、电位器模拟电压产生模块。
30、红外线通信实验模块。
31、以太网通信实验模块。
32、电子音响驱动控制模块。
33、USB1.0和2.0通信实验模块。
34、CAN总线控制实验模块。
35、RS485通信实验模块。
36、RS232通信实验模块。
37、双通道虚拟示波器模块。
38、扩展总线区。
39、光电传感器模块。
40、专用USB接口单片机仿真器，可以在线下载在线调试和烧录用户程序。
41、电源模块，提供＋5V（3A）/-5V(1A)/＋12V（1A）/-12V（1A）各一组,供各模块的电源需求。
42、配置足够配套接线。
43、配有适应WindowsMe/2000/xp等操作平台的调试软件，上位仿真软件支持汇编和Ｃ语言。
44、配置CPLD实验模块，选择 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用户任意选择）
三、实验桌：铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
高级单片机EDA开发实验装置
四、标准配置实验内容：
1、单片机部分
实验一 单片机I/O口应用实验_ P3.3口输入 P1口输出
实验二 单片机I/O口应用实验_工业顺序控制
实验三 并行I/O接口8255应用
实验四 简单I/O口扩展实验
实验五 A/D 转换实验
实验六 D/A转换实验
实验七 定时/计数器8253A应用
实验八 键盘显示控制器8279应用实验
※实验九 微型打印机打印字符、曲线、汉字
实验十 步进电机控制实验
实验十一 小直流电机调速实验
实验十二 电子音响实验
实验十三 继电器控制实验
实验十四 数据存贮器扩展实验
实验十五 8031单片机串行口应用实验_双机通信
实验十六 8031串行口应用实验_与PC机通信
实验十七 串行接口16C550应用实验
实验十八 串行A/D转换器TLC549应用
实验十九 串行D/A转换器TLC5615应用
实验二十 单片机双机通信实验_用RS485总线
实验二十一 USB接口的应用实验
实验二十二 网络接口应用实验
实验二十三 16X16LED 点阵显示实验
实验二十四 128 X 64 LCD液晶显示接口实验
※实验二十五 语音录放控制实验
实验二十六 CAN总线应用实验
实验二十七 串行存储器读写实验
实验二十八 红外接口通信实验
实验二十九 数字温度传感器DS18B20的原理与应用实验
实验三十 "看门狗"复位实验
实验三十一 IC总线应用实验
1、 串行E?PROM的读写实验；
2、IC智能卡读写实验；
3、串行键盘显示接口ZLG7290应用实；
4、 PCF8563串行实时时钟应用实验
实验三十二 温度压力实验；
2、EDA/CPLD/FPGA实验
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；
（4）16*16 LED点阵显示实验；
（5）电子时钟实验；
（6）数码管静态显示实验；
（7）4*4键盘扩展实验；
（8）128*64 LCD液晶显示实验；
（9）电子音乐演奏实验；
（10）RS232串口发送实验（SEND）；
（11）RS232串口接收实验（RECEIVE）；
（12）单片机总线接口实验；
（13）异步串口通讯（UART）
高级单片机EDA开发实验装置

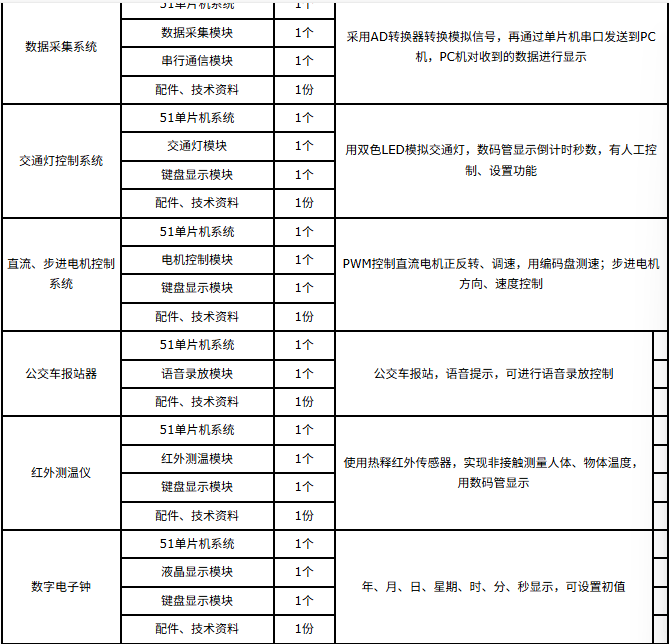

五、选配项目及相应实验内容（价格另加）：
1、单片机选配项目实训包
2、选配实验项目：

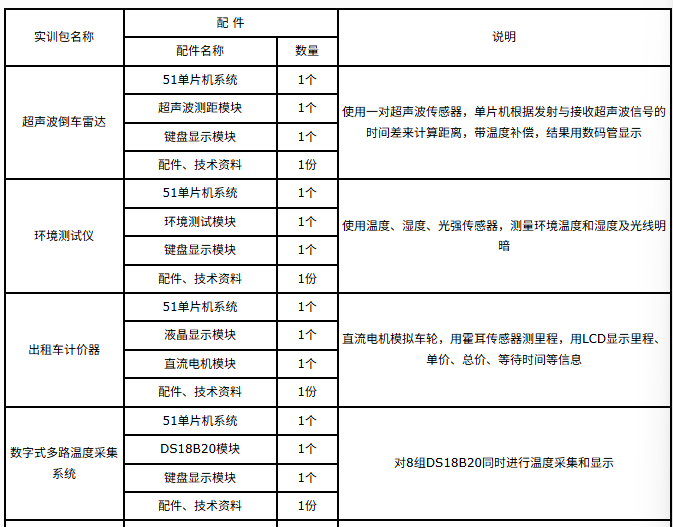

1.语音识别机器人
2.语音遥控小车
3.超声波倒车雷达
4.环境测试仪
5.出租车计价器
6.数字式多路温度采集系统
7.数据采集系统
8.交通灯控制系统
9.直流电机控制系统
10.公交车报站器
11.红外测温仪
12.数字电子钟

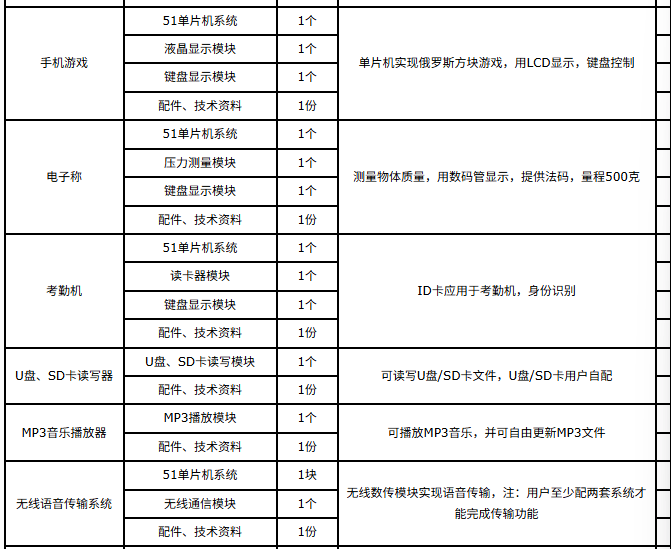

13.带音效的手机游戏
14.电子称
15.考勤机
16.U盘、SD卡读写器
17.音乐播放器
18.无线语音传输系统

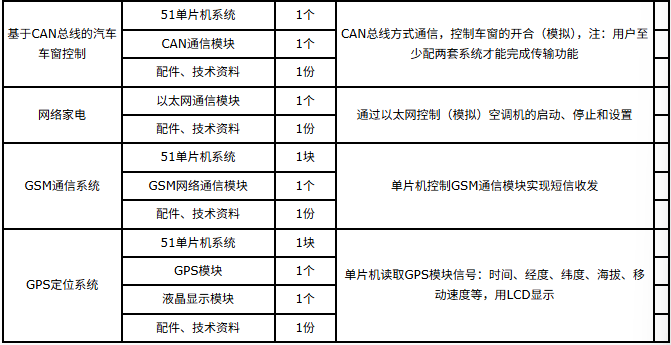

19.基于CAN总线的汽车车窗控制
20.网络家电
21.GSM通信系统
22.GPS定位系统
