p沟道mos管开启条件
P沟道MOS管的开启条件与N沟道呈镜像对称，其核心是栅极电位必须低于源极足够多，使栅源电压Vgs小于负的阈值电压。这一特性决定了其在高端开关和反极性保护中的独特应用价值。
一、增强型P沟道MOS的开启判据
核心条件：Vgs < Vth（Vth为负值）
Vgs = Vg - Vs开启需满足：Vgs ≤ Vth - 2V实例说明： 若某P-MOS的阈值电压Vth = -2V，则驱动电压必须满足：
Vgs ≤ -4V （留2V裕量确保饱和导通）
即当源极Vs=12V时，栅极Vg需≤8V才能开启；当Vs=5V时，Vg需≤1V。
二、不同工作状态的Vgs范围
1. 截止区（关断状态）
- 条件：Vgs > Vth（如Vgs = -1V，Vth = -2V）
- 物理状态：栅极负电场不足，无法感应出P型沟道，漏源极间仅体二极管导通
- 漏电流：Id ≈ 0（仅nA级漏电流）
2. 线性区（可变电阻区）
- 条件：Vgs < Vth 且 |Vds| < |Vgs - Vth|
- 物理状态：沟道形成但不完全，MOS管等效为压控电阻
- 应用：模拟开关、可调衰减器
3. 饱和区（恒流区）
- 条件：Vgs < Vth 且 |Vds| > |Vgs - Vth|
- 物理状态：沟道夹断，电流Id饱和，由Vgs控制大小
- 应用：放大器、恒流源

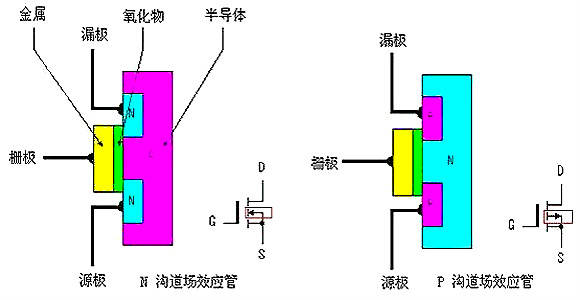

三、与N沟道MOS的对比记忆
参数P沟道MOSN沟道MOS记忆口诀阈值电压Vth负值（-1V至-3V）正值（1V-3V）N正P负开启条件Vgs < Vth （负压）Vgs > Vth （正压）N加正，P加负电流方向源极→漏极漏极→源极N漏出，P漏入衬底类型N型硅P型硅衬底与沟道相反驱动逻辑栅极电位低于源极栅极电位高于源极N高P低
四、工程实践要点
1. 负压驱动实现方式
高端开关场景（如汽车电子12V系统）：
电源+12V → 负载 → P-MOS漏极 ↑ P-MOS源极（接12V） ↑ P-MOS栅极 ← 开关（接地）- 开关断开：栅极悬空，Vgs=0 > Vth（-2V），MOS关断
- 开关闭合：栅极=0V，Vs=12V，Vgs = -12V < Vth，MOS饱和导通
2. 温度对Vth的影响
负温度系数：温度每升高25℃，Vth绝对值减小约2mV/℃。高温环境下需重新核算驱动裕量，防止因Vth漂移导致线性区工作。
3. 最大栅源电压限制
- 硅P-MOS：Vgs(max) = ±20V，超过即击穿栅氧化层
- GaN P-MOS：Vgs(max) = ±7V，极其脆弱，需精密钳位
4. 典型开启电压值
- 小信号P-MOS（如AO3401）：Vth = -0.8V至-1.5V，可3.3V系统驱动
- 功率P-MOS（如IRF9540N）：Vth = -2V至-4V，需-10V驱动才能饱和
- 车规级P-MOS（如IPD50R500CE）：Vth = -3V，驱动电压-8V至-12V
五、典型应用场景
1. 高端负载开关：汽车尾灯、音响功放，负载必须共地，P-MOS驱动简单2. 防反接保护：PMOS+肖特基二极管构成理想二极管，压降仅0.1V3. 电源切换：双电源系统中，P-MOS实现无缝切换，防止电压倒灌4. 模拟开关：低Ron的P-MOS用于音频信号切换，避免地线干扰
六、快速测试验证
万用表二极管档：
- 红表笔接漏极，黑表笔接源极，应显示0.4-0.8V（体二极管正向压降）
- 反向不导通：证明器件完好，可进一步用负压驱动测试导通能力
通电测试（负载12V灯泡）：
- 栅极接地（Vgs = -12V）：灯泡应熄灭（MOS导通，短路体二极管）
- 栅极悬空（Vgs = 0V）：灯泡应点亮（体二极管导通）
核心记忆口诀： "P沟道负压开，源极电位必须高，栅极要比源极低，低过阈值才导通" 。掌握这一原则，即可在电路设计中正确驱动P-MOS，避免极性接反导致器件烧毁。
