上海雷卯在帮客户整改过程，经常会遇到客户的DC-DC (比如：TOLL TMI3494）容易被浪涌击穿，或者IC 容易被静电击穿。在选择ESD和TVS时候，发现只有带回扫（低VC钳位电压）的ESD和TVS才能满足某些电路板防护需求。

一、带回扫低VC（钳位电压）的TVS优点

1. 保护性能卓越

l 提供更精准的保护：低 VC 意味着在瞬态电压出现时，能够将被保护电路上的电压钳位在更低的水平，有效防止过高的电压损坏敏感电子元件。

l 降低对后级电路的影响：可以减少因过电压引起的电路故障风险，提高整个系统的可靠性。

l 更低的漏电流：具有更低的漏电流，能够实现更节能的设计。

2. 兼容性强

l 适用于低压电路：对于工作在低电压环境下的电子设备，如集成电路、微处理器等，低 VC 的 TVS 能更好地满足其保护需求，而不会对正常工作电压产生过大影响。

l 与其他元件协同工作：能够与不同类型的电子元件和谐共处，不会因自身的特性而干扰其他电路的正常运行。

3、设计灵活性高

l 节省空间：在小型化电子设备设计中，低 VC 的 TVS 通常具有较小的封装尺寸，便于布局和安装，为电路板设计提供更多的灵活性。

l 更广泛的应用范围：带回扫ESD 应用范围更广，如低压移动电子设备、汽车电子和工业控制等领域。

l 多种选择：上海雷卯有丰富的低VC TVS 产品可供选择，可根据具体的应用需求挑选合适的型号和参数。

l

二、上海雷卯研发推出了系列带回扫功能ESD和TVS

如下常规TVS和带回扫TVS曲线图对比

常规TVS特性曲线图

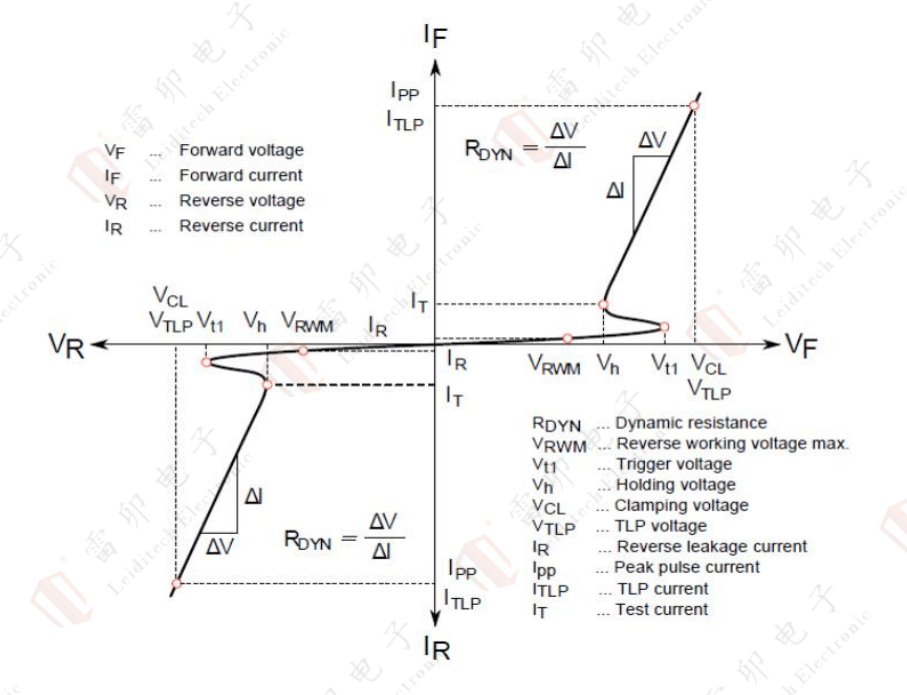

带回扫TVS的特性曲线图

常规TVS特性曲线图与带回扫TVS的特性曲线图区别：

l 带回扫TVS最大的特点是在电压到达VT1触发电压后，瞬间把TVS两端的钳位电压拉低到工作电压VRWM和触发电压VT1之间，这个电压称为Vh，之后随着电流的增加电压逐渐增大。

l 常规TVS的电压是随着IPP的增加等比例增加,所以钳位电压更高。

三、上海雷卯带回扫TVS/ESD产品系列和普通TVS/ESD对比

上海雷卯有单路，多路，大功率等多种回扫ESD/TVS 二极管 满足客户需求。

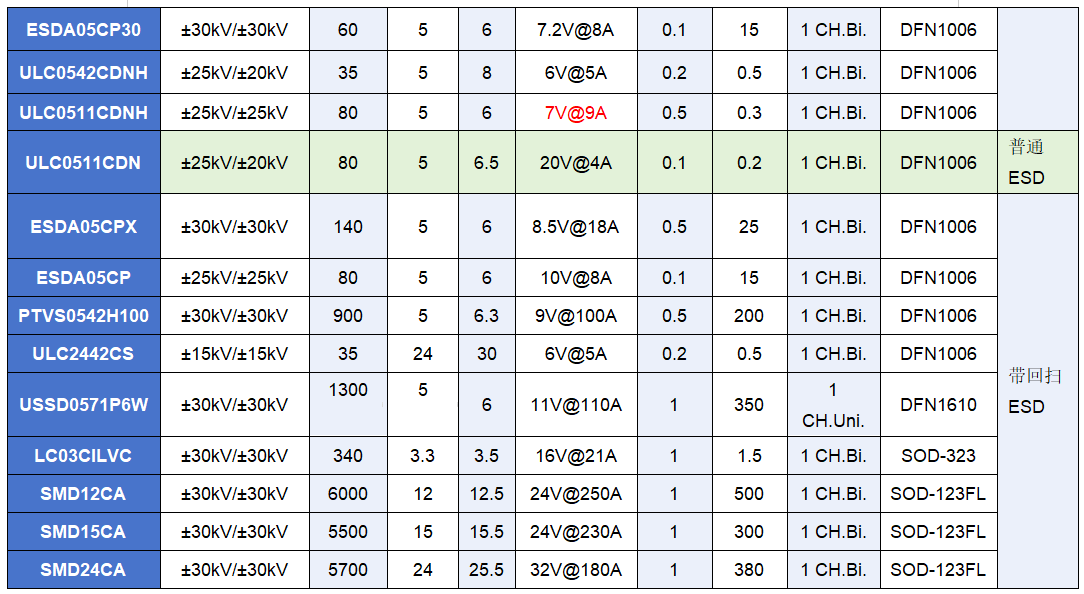

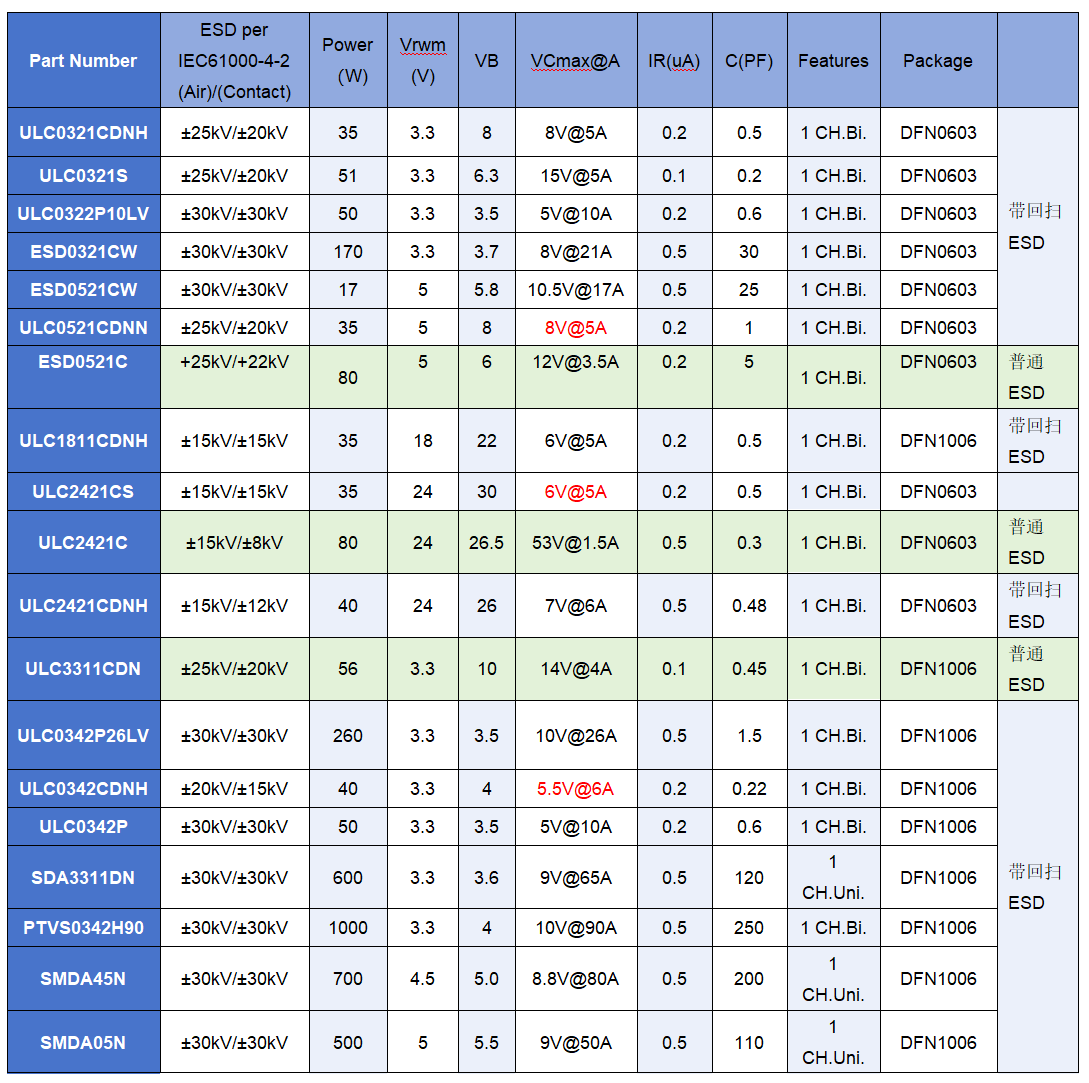

1. 单路回扫TVS/ESD与常规TVS/ESD对比列表

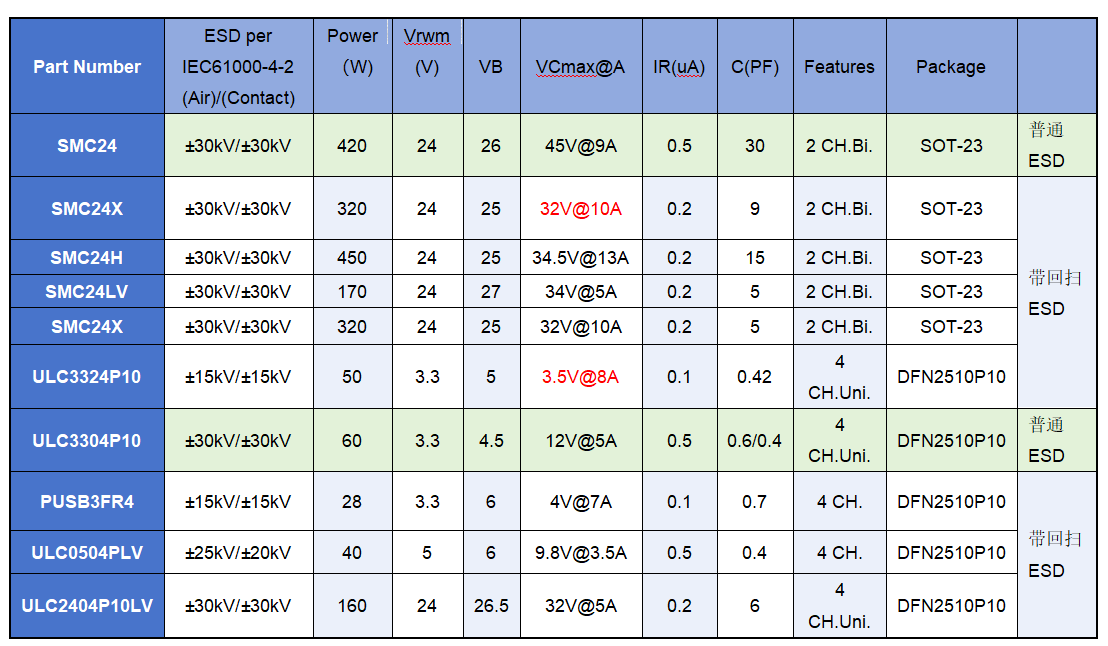

3. 多路回扫TVS/ESD与常规TVS/ESD对比列表

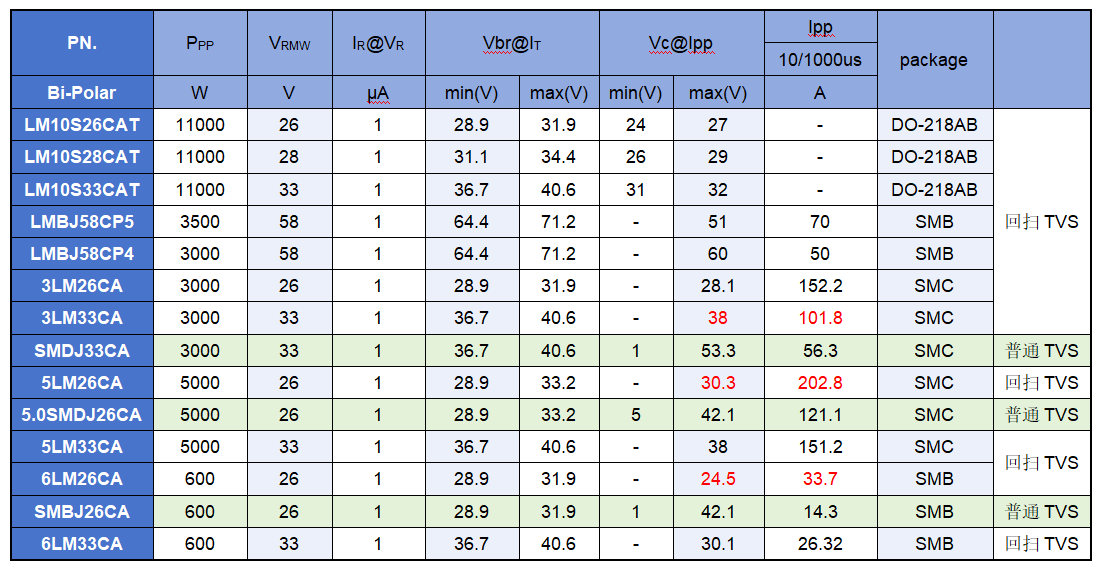

4. 带回扫大功率TVS产品列表与普通TVS对比

通过以上对比可以看出带回扫TVS和ESD 钳位电压明显低于普通TVS和ESD二极管。这样能很好的保护后级电路免受静电损害。
