在电子测量领域，资深工程师都深知校准示波器与探头是保障数据可靠性的基础工作。若忽略这一步骤，测量波形与数据可能出现显著偏差，甚至误导研发与调试工作。对于新手工程师而言，掌握探头自校准更是入门必备技能。以下由普科科技 PRBTEK 为您详解示波器探头的自校准流程与进阶方案。

一、标准自校准操作流程

准备阶段

1. 设备预处理

移除所有连接至示波器通道的探头及电缆，确保输入端口处于空载状态。开启示波器并预热 15-30 分钟，待内部电路达到热稳定状态（特别是高精度测量场景）。

1. 校准菜单调用

在系统菜单中找到「文件（File）」选项，选择「自校准（Self-alignment）」功能模块。不同品牌示波器菜单路径可能略有差异（如 Tektronix 通常在「System」菜单下，Keysight 则在「Calibration」目录）。

执行校准

1. 启动校准程序

进入「控制（Control）」选项卡，点击「开始校准（Start Alignment）」按钮。此时示波器会自动生成标准校准信号（通常为 1kHz 方波），并对各通道进行幅频响应、偏置电压等参数的自动调整。

1. 结果验证

在「校准状态（Alignment State）」界面实时监控进度，校准完成后切换至「结果（Results）」选项卡。重点查看各通道的校准偏差值（应＜±1% 额定值），若某通道偏差超阈值，需重复校准或检查探头连接。

二、智能校准进阶方案

混合域示波器自动校准

对于追求效率的工程师，可选用集成自动校准功能的高端设备，如混合域示波器（MDO）。这类仪器融合了六大测量功能（含函数发生器、频谱分析仪等），其核心优势体现在：

技术亮点

1. 动态偏移校正

内置实时偏移补偿算法，配合 TekVPI 等智能探头接口，可自动识别探头类型并加载校准系数，消除温漂与长期使用导致的零点偏移。

1. 多域同步校准

支持 RF、模拟、数字通道的协同校准，特别适合电源设备的复杂参数分析，如：

• 开关损耗测量（误差≤0.5%）
• 谐波失真分析（THD+N≤-80dB）
• 电源纹波检测（分辨率达 100μV）

1. 自适应校准引擎

搭载 AI 校准模型，可根据历史校准数据预测漂移趋势，在温度波动 ±5℃范围内仍能保持测量精度，大幅减少人工干预频率。

三、校准有效性验证

完成校准后建议进行功能性验证：

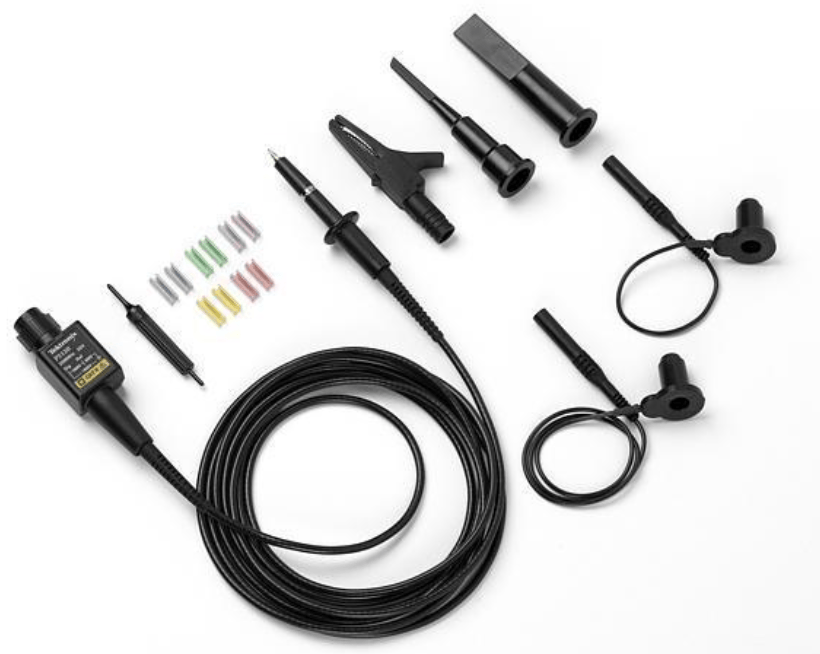

1. 接入 10:1 无源探头，测量示波器自带的 3V/1kHz 校准方波
2. 理想波形应满足：

• 上升时间＜5ns（100MHz 带宽示波器）
• 过冲量＜5%
• 顶部平坦度 ±1%

1. 若出现振铃或畸变，需检查探头补偿电容是否匹配（使用无感螺丝刀微调）

普科科技提醒：示波器探头的校准周期建议遵循以下标准：

• 常规测量：每周一次
• 精密测量：每次使用前
• 环境变化：温度波动＞10℃或湿度＞70% 时

如需获取特定型号示波器的校准手册或视频教程，欢迎访问普科科技官网或联系技术支持团队。
