一、简介

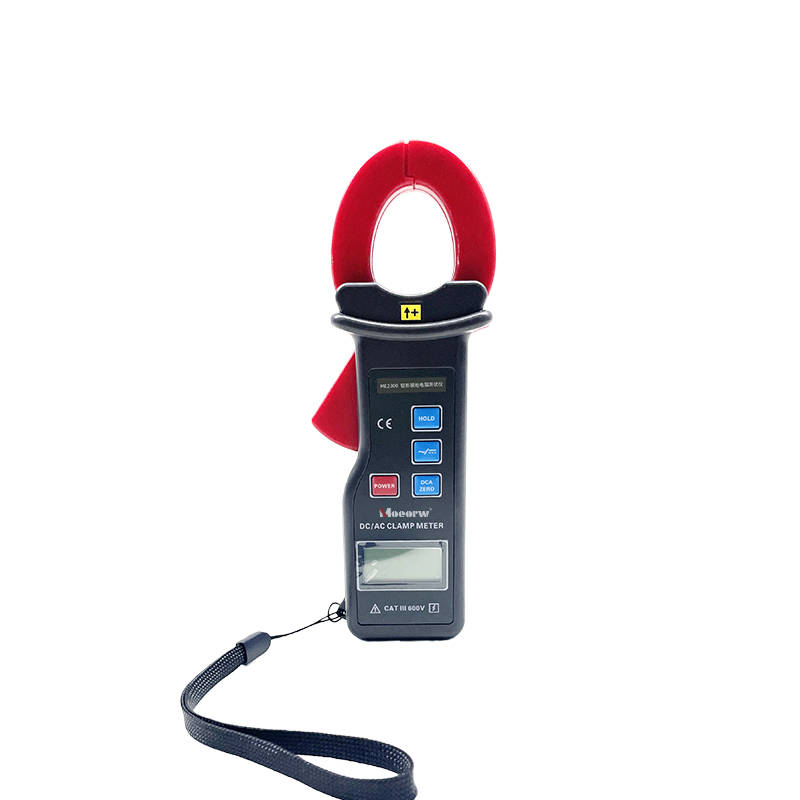

钳形接地电阻测试仪是一款聚焦现场测试需求，专门为测量接地电阻、土壤电阻率、接地电流及接地电压的专业仪表。其设计理念充分贴合各类现场作业场景，从结构到功能都经过细致考量，旨在为用户提供稳定可靠的测试工具。

该仪表运用成熟的数字处理技术，配备丰富的测量模式供用户选择，涵盖钳表法、二线法、三线法、四线法以及选择法等多种常用方式，能够适配不同的测试环境与需求。为进一步提升性能，仪表融入FFT（快速傅立叶变换）技术与AFC（自动频率控制）技术，形成了突出的抗干扰能力与环境适应能力。在反复测试过程中，数据一致性表现优异，能够保障测量结果的精准度、稳定性与可靠性，为测试工作提供有力的数据支撑。

在结构设计上，仪表采用大口径电流钳造型，这一设计使其能够从容应对多样的现场测试场景。无论是大尺寸接地引下线的电阻测量，还是单点、网状等复杂接地结构的电阻检测，都能灵活适配。尤为便捷的是，在测量并联接地系统时，无需断开任何并联接地极，大幅简化了操作流程，提升了测试工作的效率与便捷性，为各类接地性能测试任务提供了实用高效的解决方案。

二、技术参数

接地电阻量程 0.00Ω～20kΩ

土壤电阻率量程 0.00Ωm～9999kΩm

接地电流量程 0.000mA～20A

接地电压量程 0.0V～600.0V

电源 DC 3.7V 2600mAh 可充锂电池，电池充满约4.2V

显示模式 2.5寸彩色液晶屏

接地电阻

测量方法 钳表法、二线法、三线法、四线法、选择法

测试频率 128Hz/111Hz/105Hz/94Hz(AFC自动选频)

短路测试电流 AC 10mA max

开路测试电压 AC 14V max

电极间距范围 1m～100m

测量次数 5000次以上(短路测试，测1次，停30秒再测)

线路电压 AC 600V以下测量

工作温湿度 -10℃～40℃；80%rh以下

存放温湿度 -20℃～60℃；70%rh以下

过载保护 测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻 20MΩ以上(电路与外壳之间500V)

耐压 AC 3700V/rms(电路与外壳之间)
