一、核心功能

漏电保护：实时监测线路或设备的漏电情况，当漏电电流超过设定值（30~500mA可调）时，自动跳闸断电，防止电气火灾和设备损坏。

触电保护：提供间接接触保护，降低人体触电风险。

分级保护：通过快速型（动作时间<0.1秒）和延时型（动作时间0.1~2秒可调）配合，实现干线和支线的分级保护，避免因瞬时漏电导致的误跳闸。

二、关键参数

动作电流：30~500mA可调，适配不同负载需求。

动作时间：快速型<0.1秒，延时型0.1~2秒可调。

工作电压：AC220V/AC380V，兼容常见工业电压等级。

触点形式：1常开1常闭，灵活控制断路器或接触器分合闸。

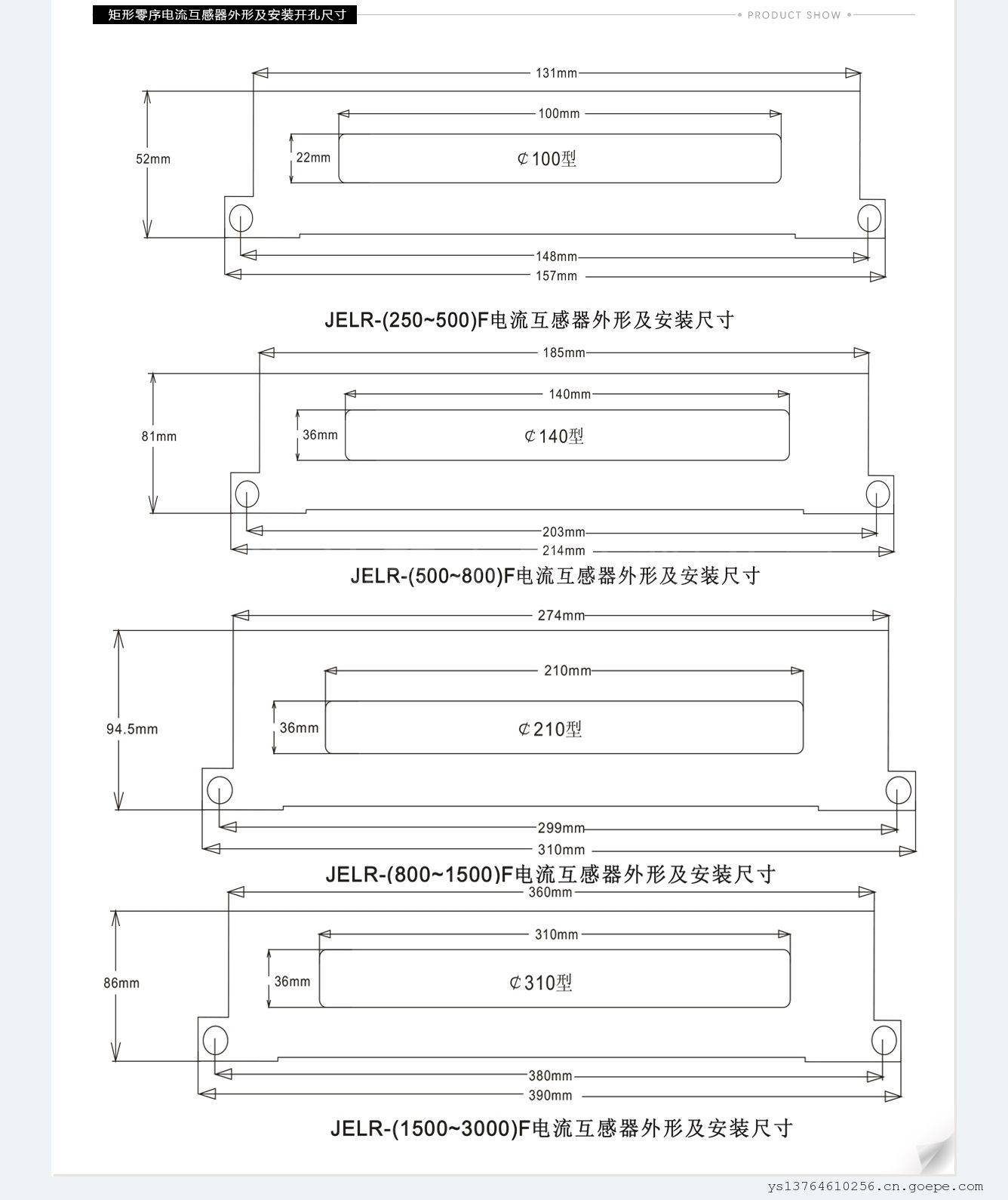

互感器孔径：支持25mm~220mm或方形非标，满足不同线径需求。

功耗：≤5W，节能高效。

绝缘电阻：≥10MΩ（使用500V兆欧表测量），确保设备绝缘性能可靠。

耐压强度：能耐受2kV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象，保障设备在高压环境下的安全运行。

工作温度：-15℃~55℃，适应不同环境温度需求。

相对湿度：≤90%RH，防止凝露导致绝缘性能下降。

海拔高度：≤2500米，适用于高原地区。

三、特点

高精度：采用先进的检测技术和算法，确保漏电电流检测的准确性。

高可靠性：内置试验回路，可通过按键模拟漏电信号，验证保护功能是否正常。配备数码显示功能，实时显示漏电流值和跳闸延时时间，便于故障排查。

节能高效：功耗低，长期运行成本低。

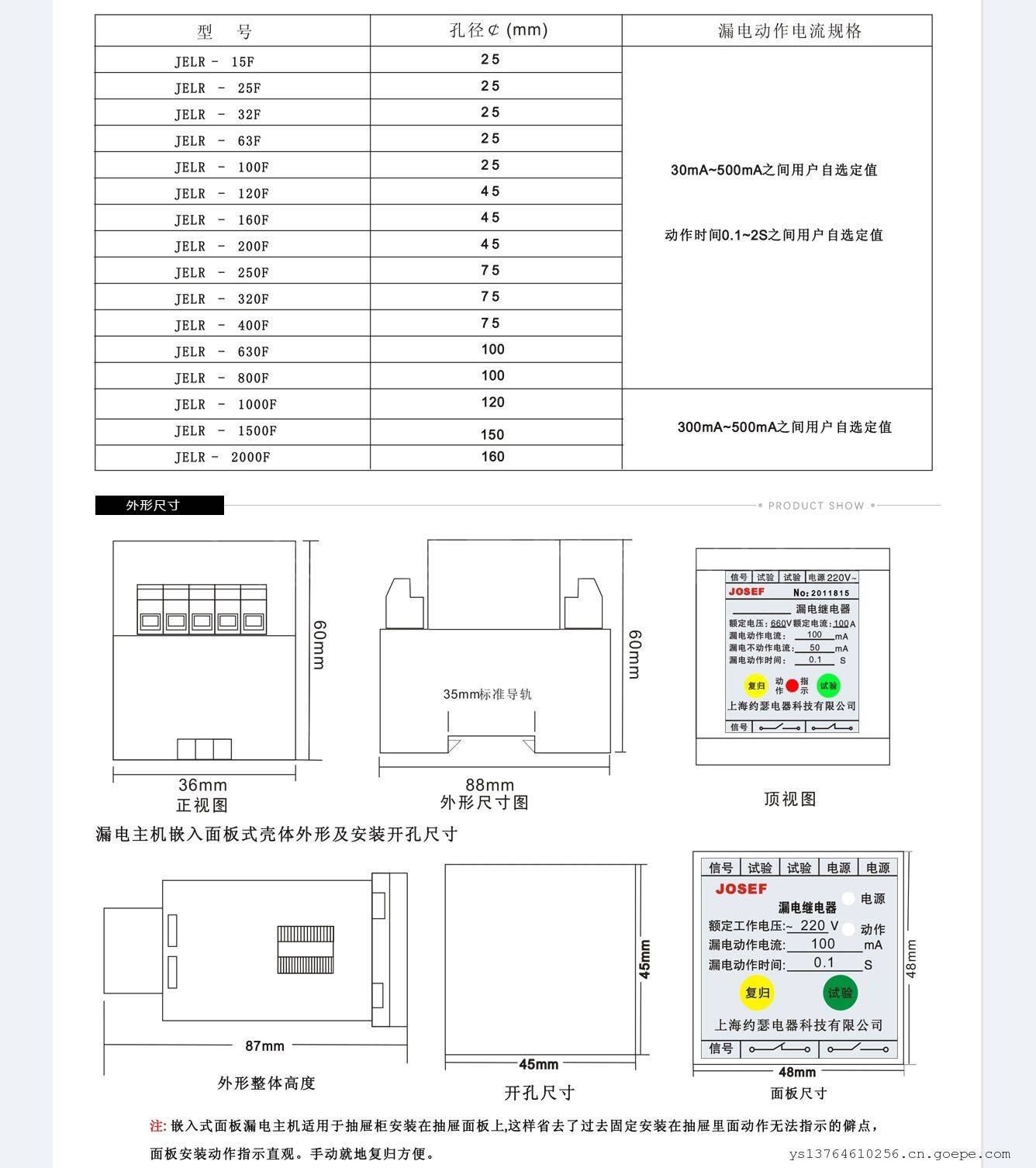

安装灵活：支持柜内导轨安装或嵌入面板安装，灵活适配配电柜空间。

防护等级高：具备防尘、防潮、防腐等特性，适应恶劣工业环境。

JELR-120F 380V 120A 30-500mm

JELR-150FG

JELR-25FT

JELR-120FT

JELR-160FT

JELR-180FT Ф45

JELR-250FT

JELR-400FT

JELR-630FT

JELR-800FT

JELR-1000FT

JELR-100FGS 50~500MA 0.3S

JELR-200FG

JELR-400FT 500mA Φ75

JELR-630FT 500mA Φ100

JELR-63FGS φ25mm
