三极管，作为半导体分立元件的核心基石，至今仍在电子电路中扮演着不可替代的角色。无论是作为电流放大、信号开关还是电压调节，理解其基本特性和正确选型，是每一位硬件工程师和电子爱好者的必修课。

三极管主要分为两大类：双极结型晶体管（BJT）和场效应晶体管（FET，常说的MOS管是其中一种）。本文聚焦于应用极为广泛的BJT三极管。其核心工作原理是利用基极（B）的小电流，控制集电极（C）和发射极（E）之间的大电流，实现电流放大或通断控制。根据结构不同，又分为NPN和PNP两种极性，两者电流方向相反，常以互补对的形式出现在推挽输出等电路中。

在实际选型时，以下几个关键参数决定了三极管能否在电路中稳定、高效地工作：

1. 电流与电压能力：这是选型的安全底线。

• 集电极-发射极击穿电压（VCEO）：必须高于电路中C-E两端可能出现的最高电压，并留有充足余量（通常30%-50%），以防电压尖峰导致击穿。
• 集电极电流（IC）：三极管可持续通过的最大电流。需根据负载电流选择，例如驱动继电器线圈、LED灯带等感性或容性负载时，启动电流可能远超稳态电流。

2. 放大性能与开关速度：决定电路效能的核心。

• 直流电流增益（hFE）：即放大倍数。该参数并非固定值，会随集电极电流和温度变化。设计放大电路时，需确保在预期工作电流下，hFE 处于合适且稳定的区间。
• 切换时间（如ton, toff）：对于开关应用（如PWM控制、数字逻辑接口），三极管从开到关和从关到开的速度至关重要。过慢的开关速度会导致严重发热和效率低下。

3. 功耗与散热：可靠性设计的关键。

• 集电极功耗（PC）：三极管自身能承受的最大损耗功率。实际功耗为VCE × IC。在开关应用中，要特别注意开关瞬态过程中的功耗；在线性放大区（如LDO调整管），功耗往往很大，必须配备合适的散热器。

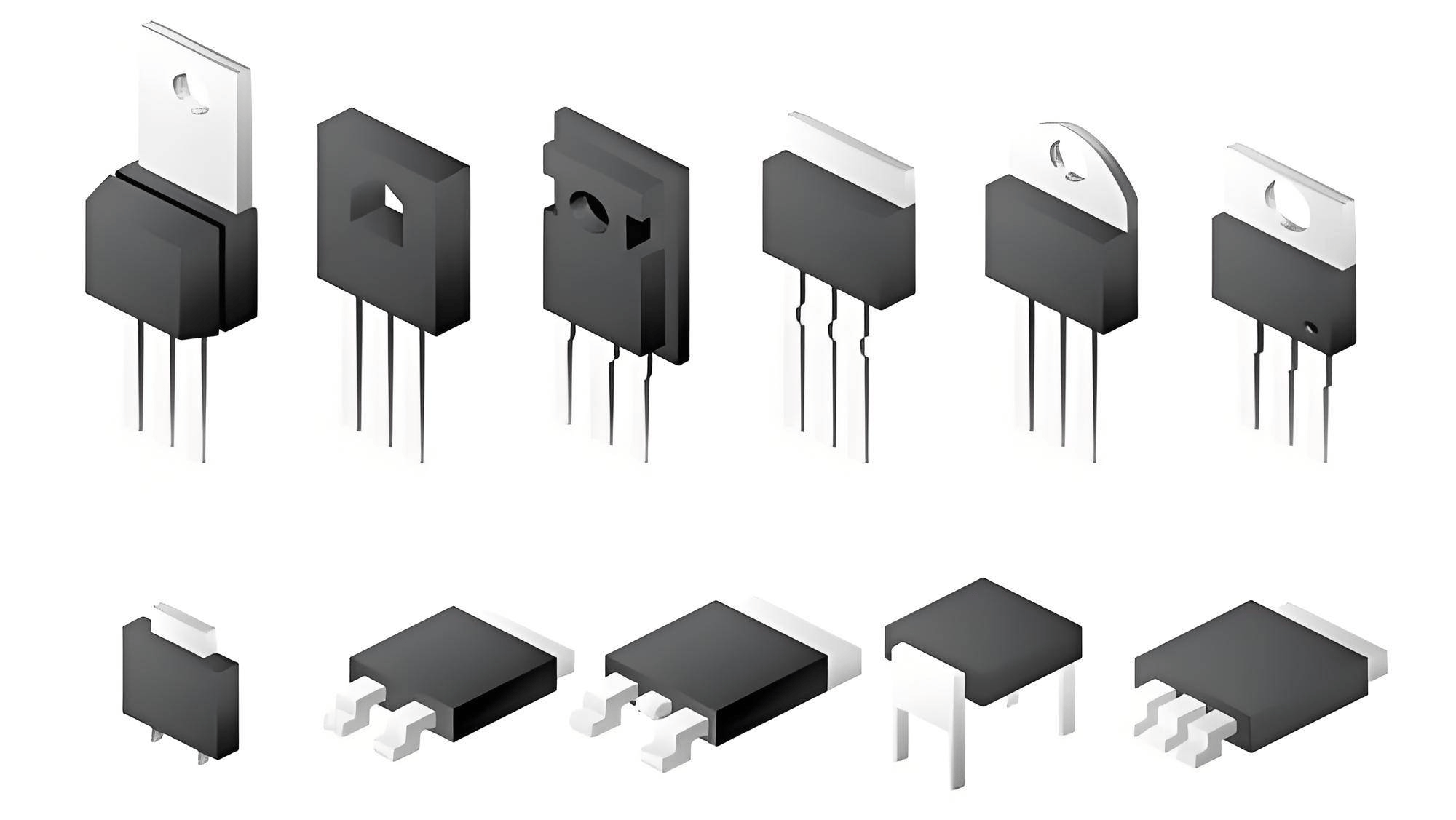

• 封装形式：封装决定了散热能力和焊接工艺。常见的小信号三极管采用SOT-23、SOT-323、SOT-89等贴片封装，适用于便携设备；而中功率应用会采用TO-92、SOT-223，大功率则需TO-220、TO-247等带金属散热片的封装。

在实际电路设计中，三极管常用于几个经典场景：

一是小信号放大，如音频前级放大、传感器信号调理；

二是低速开关与驱动，如控制继电器、电机、LED指示灯；

三是线性稳压，构成简单的线性稳压电路。

设计时，必须重视基极限流电阻的计算，确保提供足够的基极驱动电流，同时也要考虑温度漂移对工作点的影响。

深圳市阿赛姆电子有限公司（ASIM）提供了涵盖广泛需求的三极管产品线。例如，其经典的S8050（NPN）/S8550（PNP） 互补对，具有中等的电流电压能力和稳定的hFE，非常适合通用放大和开关电路。对于需要更高耐压和功率的场景，2SD882（NPN） 等TO-92封装型号是不错的选择。而在空间至关重要的现代电子产品中，阿赛姆的MMBT3904（NPN）/MMBT3906（PNP） 系列采用微型SOT-23封装，提供了优异的性价比和可靠性，广泛应用于消费类电子产品中。

选择阿赛姆的三极管，不仅能获得从通用型到特殊型的丰富型号选择，更能依托其作为专业保护器件供应商的背景，获得在电路保护（如搭配TVS、ESD器件）和EMC设计方面的额外技术支持，帮助您的设计在源头提升可靠性。
