电源纹波是叠加在直流信号上的交流成分，其大小直接影响电源的稳定性与电子设备的性能。作为电子测试领域的领先品牌，罗德与施瓦茨（Rohde&Schwarz）示波器凭借其高精度、多功能性及强大的数据处理能力，成为电源纹波测量的理想工具。本文将深入探讨如何利用罗德与施瓦茨示波器高效、准确地测量电源纹波，并解析关键技术原理与操作技巧。

一、电源纹波测量的重要性

纹波的存在会导致电子设备产生噪声、发热甚至故障，尤其在精密仪器、通信系统和高频电源中，纹波控制是设计的关键指标。通过测量纹波的幅度、频率及频谱分布，工程师可以：

1.评估电源质量：判断电源模块是否满足设计要求，如开关电源、线性电源的稳定性。

2.定位故障根源：分析纹波频率成分，识别是由开关频率、寄生振荡还是外部干扰引起的。

3.优化电路设计：通过对比不同拓扑结构的纹波数据，改进滤波电路或调整元件参数。

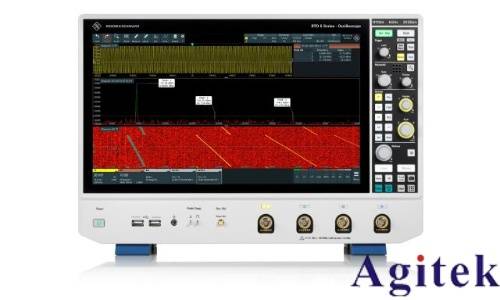

二、罗德与施瓦茨示波器的核心优势

罗德与施瓦茨示波器在纹波测量中的突出优势包括：

1.高带宽与高精度

- 支持高达2GHz的带宽，确保高频纹波信号的完整捕获。

- 低噪声底和垂直分辨率（如12bit或更高）提升微弱纹波的测量精度。

2.丰富的测量功能

- 支持峰峰值、平均值、RMS值、频率等参数的自动测量。

- 内置频谱分析功能，可将时域纹波转换为频域信息，快速定位干扰源。

3.智能化操作与数据处理

- 自动触发功能可稳定捕捉周期性纹波，避免信号丢失。

- 支持数据导出与分析软件，便于生成测试报告或进一步离线处理。

三、电源纹波测量的操作步骤与技巧

1. 硬件连接与设置

-选择合适的探头：使用低噪声、高阻抗探头（如1:1无源探头或差分探头），避免负载效应影响测量结果。

-接地处理：采用最短接地线连接，减少地线环路噪声。

-输入耦合模式：选择“AC耦合”以滤除直流分量，仅显示交流纹波。

2. 触发与波形捕获

-触发模式：设置为“边沿触发”（上升沿或下降沿），确保波形稳定显示。

-触发电平：调整至纹波波形的中间位置，避免误触发。

3. 参数测量与分析

-时域测量：利用示波器的光标功能读取纹波的峰峰值、周期等参数。

-频域分析：启用频谱分析功能，识别纹波的主要频率成分（如开关频率及其谐波）。

-滤波功能：使用示波器的数字滤波器（如低通、高通）分离不同频段的纹波分量。

四、实际应用案例：开关电源纹波测试

假设某开关电源输出电压为12V，需验证其纹波是否满足≤50mV的要求。操作步骤如下：

1.连接探头：使用1:1无源探头，确保接地线尽可能短。

2.设置示波器：垂直灵敏度设为20mV/div，时基设为50μs/div，触发模式为“边沿触发”。

3.测量结果：示波器显示纹波峰峰值为35mV，频谱分析显示主要频率为开关频率（100kHz）及其二次谐波。

4.优化建议：通过增加输出滤波电容，将纹波降低至25mV，符合设计要求。

五、注意事项与常见问题

1.探头选择：避免使用高衰减探头（如10:1），可能导致纹波信号衰减。

2.带宽限制：若示波器带宽不足，高频纹波可能被滤除，建议使用带宽≥被测信号频率3倍的示波器。

3.环境干扰：测量时需远离强电磁干扰源，必要时使用屏蔽盒。

结语

罗德与施瓦茨示波器通过其高性能硬件与智能化功能，为电源纹波测量提供了高效、精准的解决方案。工程师可借助其频谱分析、自动测量等特性，快速定位问题并优化设计，确保电子设备的高可靠性。未来，随着示波器技术的进一步发展，如更高带宽和AI辅助分析功能的引入，电源纹波测量将变得更加便捷与智能。
