一、什么是示波器触发？

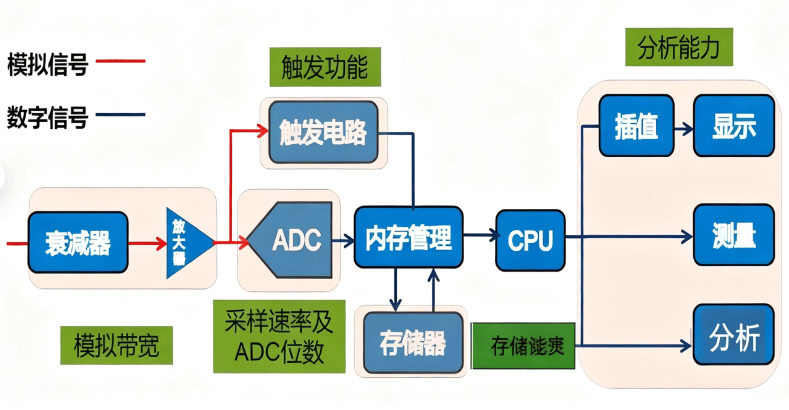

这是一张数字示波器的内部结构图，整个硬件架构分为四部分：

示波器的模拟前端部分，主要有衰减器和放大器组成；衰减器的作用是当调节衰减比可以测试电压幅度较大的信号，当衰减比较小或者0db衰减，通过放大器的放大作用可以测试小幅度的信号，经过模拟前端后，信号被调节到合适的幅度，就可以较为理想被ADC进行模数转换，放大器的另外两个作用是垂直偏置和提供匹配电路驱动ADC和触发电路。

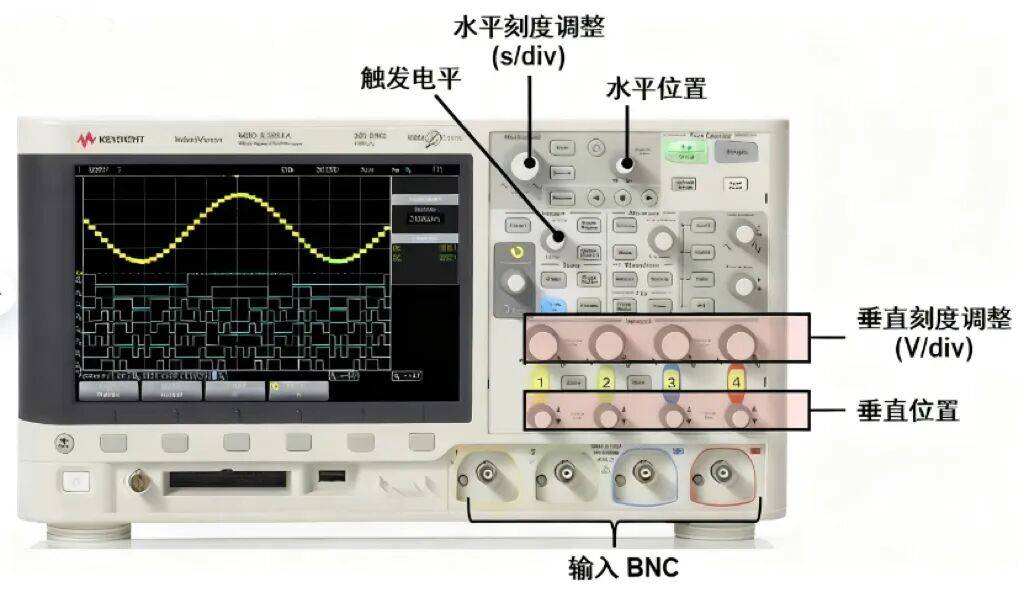

在示波器上进行任何测量之前，必须先设置示波器垂直和水平控制，以在示波器显示屏上以适当的刻度显示波形。主要控制包括垂直刻度调整控制、水平刻度调整控制和触发电平控制旋钮。

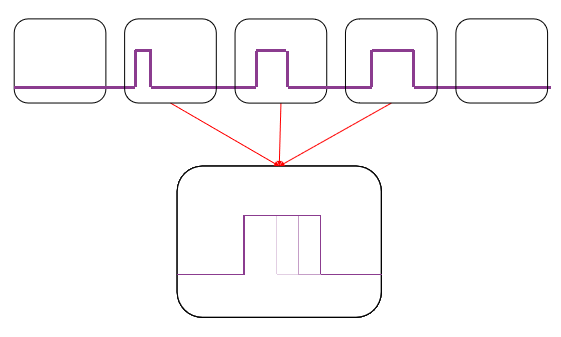

示波器触发功能允许您在特定时间点启动示波器的测量扫描。这对于捕获周期性信号或研究瞬态事件非常有用。触发可以配置为在信号的上升沿或下降沿，或任何输入通道上的特定电压电平启动扫描。您还可以设置当输入信号超出特定电压范围时启动扫描。

二、示波器有哪些触发模式？

有三种常见的触发模式控制：正常模式、自动模式和单次模式。

1. 在正常模式下，仅当满足触发设置时才会启动扫描。如果未满足触发条件，屏幕不会更新。这在捕获可能只发生一次的瞬态事件时非常有用。

2. 在自动模式下，扫描会自动连续触发。

3. 在单次模式下，扫描仅在手动激活触发器时发生。当您想要捕获特定的单个触发事件或信号条件时，这非常有用。

三、示波器触发电平和斜率

触发电平是指满足触发条件时的电压。例如，如果触发器配置为在信号的上升沿开始扫描，则触发电平就是上升沿出现的电压。触发斜率是指触发信号的方向。如果触发类型设置为在信号的上升沿开始扫描，则触发斜率为正。

触发电平和斜率可以手动或自动调节。例如，要手动修改触发电平，您可以使用示波器的垂直控制旋钮将波形定位到所需的电压电平。要调节触发斜率，您可以使用触发控制旋钮选择所需的上升沿或下降沿。您可以使用示波器的自动触发功能自动调节触发电平和斜率。

四、什么是触发保持？

触发保持功能可以防止触发过于频繁。这在尝试捕获高频瞬态事件时非常有用。启用触发保持后，示波器会在触发发生后等待一段时间，然后才会再次允许触发。这对于捕获高速信号或分析噪声信号也很有用。

五、什么是触发对话框？

触发对话框是数字示波器软件中的一个窗口，用于配置触发设置。您可以通过触发对话框选择触发图标模式、触发源、触发电平和触发斜率。它还允许您启用或禁用触发保持功能。这对于快速更改触发设置而无需访问示波器显示菜单非常有用，在尝试捕获持续时间很短的信号时可以节省时间。

六、什么是触发抖动和误触发？

触发抖动是指触发条件满足到测量扫描开始之间的时间差。误触发是指触发条件满足，但测量扫描并未开始。抖动和误触发可能是由电噪声、错误的触发设置或其他因素引起的。在尝试捕获高速信号或分析电噪声时，抖动会造成问题。

您可以采取以下措施来减少抖动和误触发：

• 使用触发保持功能，防止触发过于频繁

• 降低触发电平

• 更改触发斜率

• 使用软件触发代替硬件触发

• 增加每次测量的采样数

• 使用更高的时基设置

七、示波器位置设置和每格电压

使用示波器时，您需要设置位置和每格电压控制。位置控制用于在屏幕上上下移动波形。每格电压控制用于更改波形的垂直刻度。这些控制功能非常重要，因为它们可以帮助您看到原本会被噪声掩盖的微弱信号，或者看到原本会被示波器输入范围限制的大信号。

位置和每格电压控制通常使用示波器上的垂直控制旋钮进行调节。要调节位置，您需要使用垂直偏移控制旋钮。要调节每格电压，您需要使用垂直刻度控制旋钮。这些控制旋钮通常位于示波器的前面板上。

一些数字示波器在触发对话框中提供了位置和每格电压控制功能。这有助于您快速更改垂直刻度，而无需访问示波器的菜单，从而节省时间。

八、示波器触发优势总结

• 有助于捕获原本难以捕捉的信号

• 降低电噪声

• 提高测量精度

• 可用于微调触发器和数据的同步，使二者同步

• 便于分析快速信号或电干扰

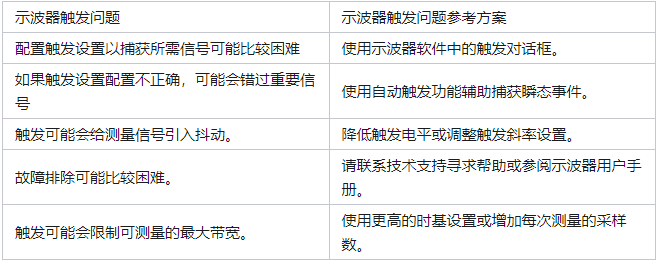

九、示波器触发问题及解决方案
