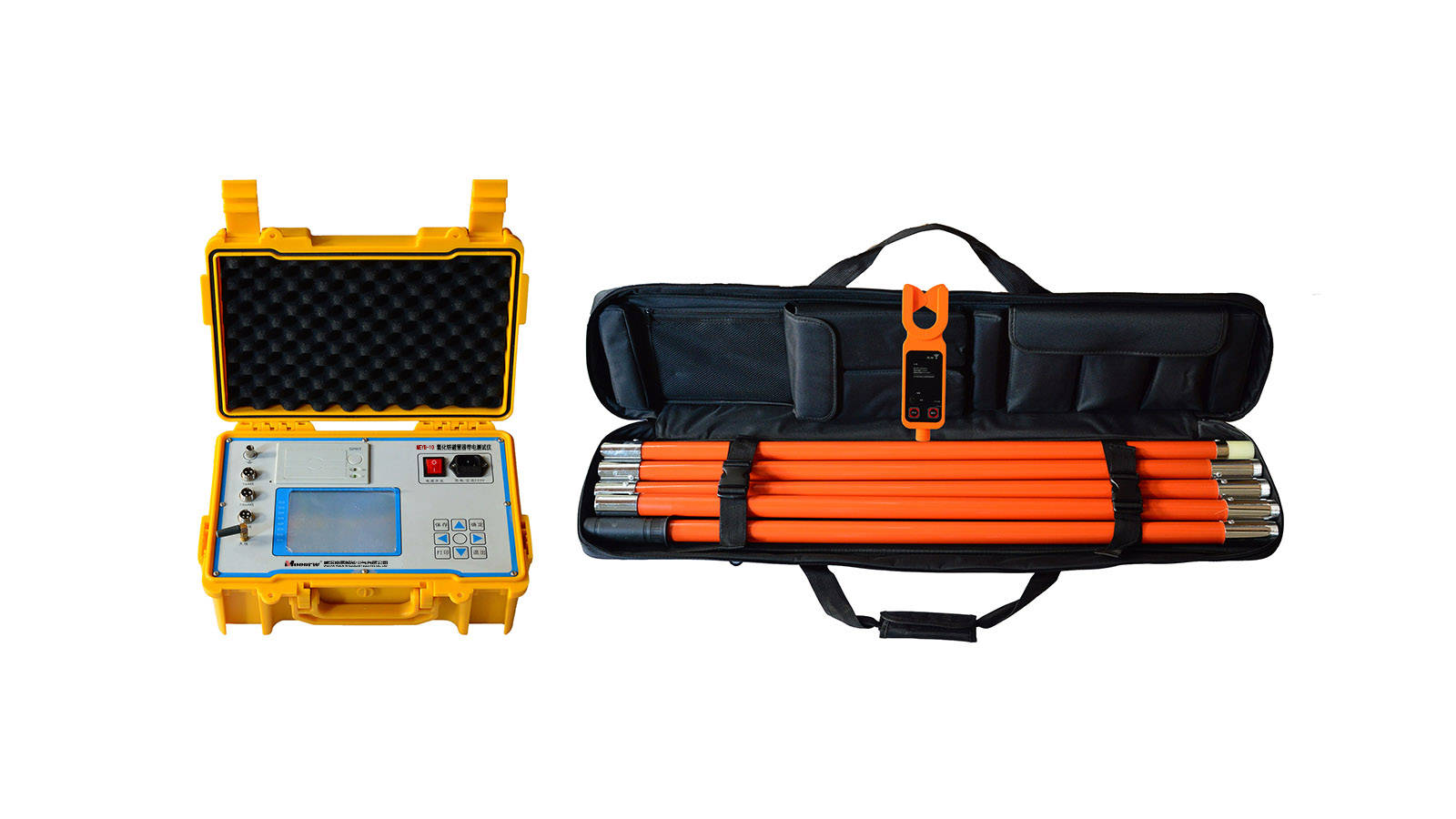

MEYB-10 氧化锌避雷器带电测试仪

MEYB-10 氧化锌避雷器带电测试仪简介

MEYB-10 氧化锌避雷器带电测试仪适用于 6kV-500kV 电压等级，支持多种采样方式：

若避雷器下端带计数器，可从计数器两端采集电流信号；若无，可用无线电流钳取样。

附近有 PT 设备时，电压信号可从 PT 二次电压获取；否则可通过无电压方式软件模拟。

氧化锌避雷器是供电线路及设备的重要保护装置，若出现老化、损坏或失效，可能引发电力系统大型故障，导致设备损坏、线路断电，且故障处理需投入大量人力物力。因此，定期检测线路中的氧化锌避雷器，可有效排除事故隐患，保障电力系统安全运行，提升供电质量。

MEYB-10 氧化锌避雷器带电测试仪产品特点

适用于 6-35kV 氧化锌避雷器的现场带电测试，解决传统试验难题。

无需爬杆或接线，测试过程便捷快速，结果准确。

即使无雷电计数器，也可对氧化锌避雷器的漏电流进行测试。

主机与无线电流钳均采用高能锂离子电池供电。

可精准测量低至 10μA 的漏电流。

无线电流钳与主机通过无线通信快速取样。

5 米绝缘杆采用多节式设计，兼顾安全性与便携性。

配备 5.7 寸液晶显示屏（320×240）与高速热敏打印机。

图文界面直观，方便现场人员操作使用。

支持带电、停电或试验室等多种场景应用。

电流信号可通过无线电流钳或计数器两端取样。

电压信号可从 PT 二次取样或通过无电压方式软件模拟。

可连续测试并显示电压电流曲线，快速打印数据与曲线。

内置存储器可掉电保存 200 组试验数据。

采用高速采样与数字信号处理技术，抗干扰能力强、测量精度高。

采用防尘防水防腐的工程塑料密封箱，体积小、重量轻，便于携带。

MEYB-10 氧化锌避雷器带电测试仪技术指标

电源性能

主机：内置电池供电，充电 > 3 小时，连续工作 > 8 小时。

无线电流钳：内置电池供电，充电 > 1 小时，连续工作 > 8 小时。

测量范围

主机泄漏电流：0.000-10mA（可扩展）；电压：30-100V（可扩展）。

无线电流钳：电流 0-10mA（可扩展），电压 0-60kV（裸线 0-35kV），钳口直径 Ø33mm，传输距离 > 30 米。

测量精度

电流：全电流 > 100μA 时，±5% 读数 ±1 个字；

电压：基准信号 > 30V 时，±2% 读数 ±1 个字。

测量参数

全电流 / 电压：基波及 3、5、7 次谐波；

阻性电流：基波及 3、5、7 次谐波、正负峰值，容性电流；

功率参数：有功功率、无功功率、相角差。

规格重量

主机：360×260×140mm，4.5KG；

无线电流钳：70×30×250mm，0.5KG；

绝缘杆：Ø30mm×1000mm（5 根），5.0KG；

附件箱：1000×100×240mm，6.2KG。
