高压放大器在半导体测试中扮演着“能量助推器”和“精密指挥官”的角色，它将测试设备产生的微弱控制信号精准放大到数百甚至数千伏的高压，以满足各种严苛的测试条件。

下面将详细介绍它在几个关键测试场景中的具体作用以及需求。

介电击穿测试：对芯片的绝缘层施加从低到高（可达±20kV）的直流或扫描电压，分析其绝缘失效的临界点。需求：高输出电压、低噪声（<100μVrms）、精确的电压控制。

芯片老化测试（如功率器件）：施加高于正常工作电压的应力，加速芯片老化，以评估其长期可靠性。需求：高电压/电流输出、长期稳定性、良好的过温与过流保护机制。

压电陶瓷驱动（MEMS传感器）：驱动微机电系统中的压电元件，实现精密运动或传感。需求：能够驱动容性负载、高输出电流（峰值可达百mA级）、四象限输出。

晶体管参数测试：为晶体管的栅极或PN结提供高压扫描信号，精确测量其阈值电压、跨导等关键参数。需求：高精度（可达μV级分辨率）、低失真。

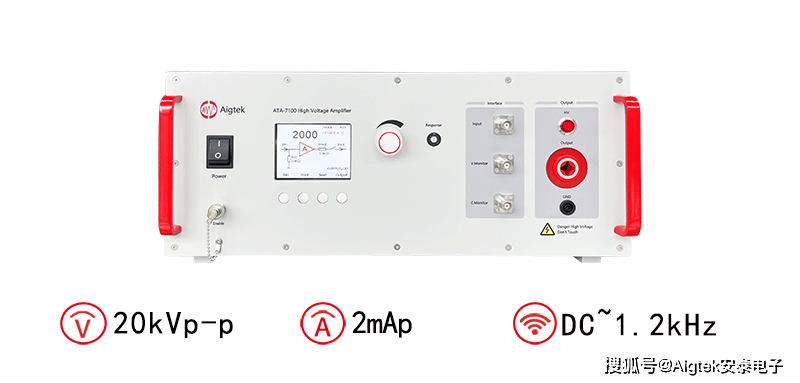

图：ATA-7100高压放大器指标参数

在实际工作中，要充分发挥高压放大器的效能，以下几点建议值得参考：

明确核心参数：根据你的测试需求，重点关注输出电压范围、输出电流、带宽（-3dB点）和压摆率这几个核心指标。例如，驱动容性负载（如压电陶瓷）需要高电流输出和良好的容性负载驱动能力，而进行高速脉冲测试则要求放大器有足够高的压摆率。

确保安全操作：高压操作危险性高。务必利用放大器自带的各种保护功能，如过压保护、过流保护和过温保护。同时，确保设备良好接地，并使用放大器提供的监控接口（如Monitor端口）来安全地观测输出波形，切勿将高压输出直接连接到示波器等敏感仪器上。

关注信号完整性：为了实现高精度测试，需要选择低噪声和低失真的放大器型号。在连接时，使用高质量的线缆并尽量缩短信号路径，以减少外界干扰和信号衰减。

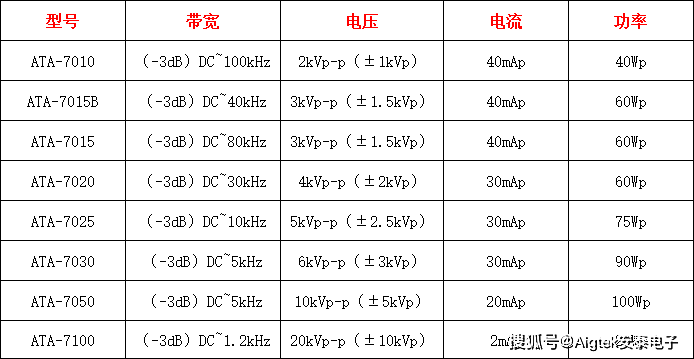

图：ATA-7000系列高压放大器指标参数

高压放大器通过提供高电压、高精度、高速度的驱动能力，成为了确保半导体测试精度、效率和可靠性的关键设备。它不仅能够模拟极端工作条件来提前发现产品缺陷，还能在前沿的纳米级制造和研究中实现精密控制。
