系列型号：

JY-7A/1集成电路电压继电器

JY-7B/1集成电路电压继电器

JY-7A/2集成电路电压继电器

JY-7B/2集成电路电压继电器

JY-7A/3集成电路电压继电器

JY-7B/3集成电路电压继电器

JY-7A/3/002集成电路电压继电器

JY-7A/5集成电路电压继电器

JY-7B/5集成电路电压继电器

JY-7A/4集成电路电压继电器

JY-7B/4集成电路电压继电器

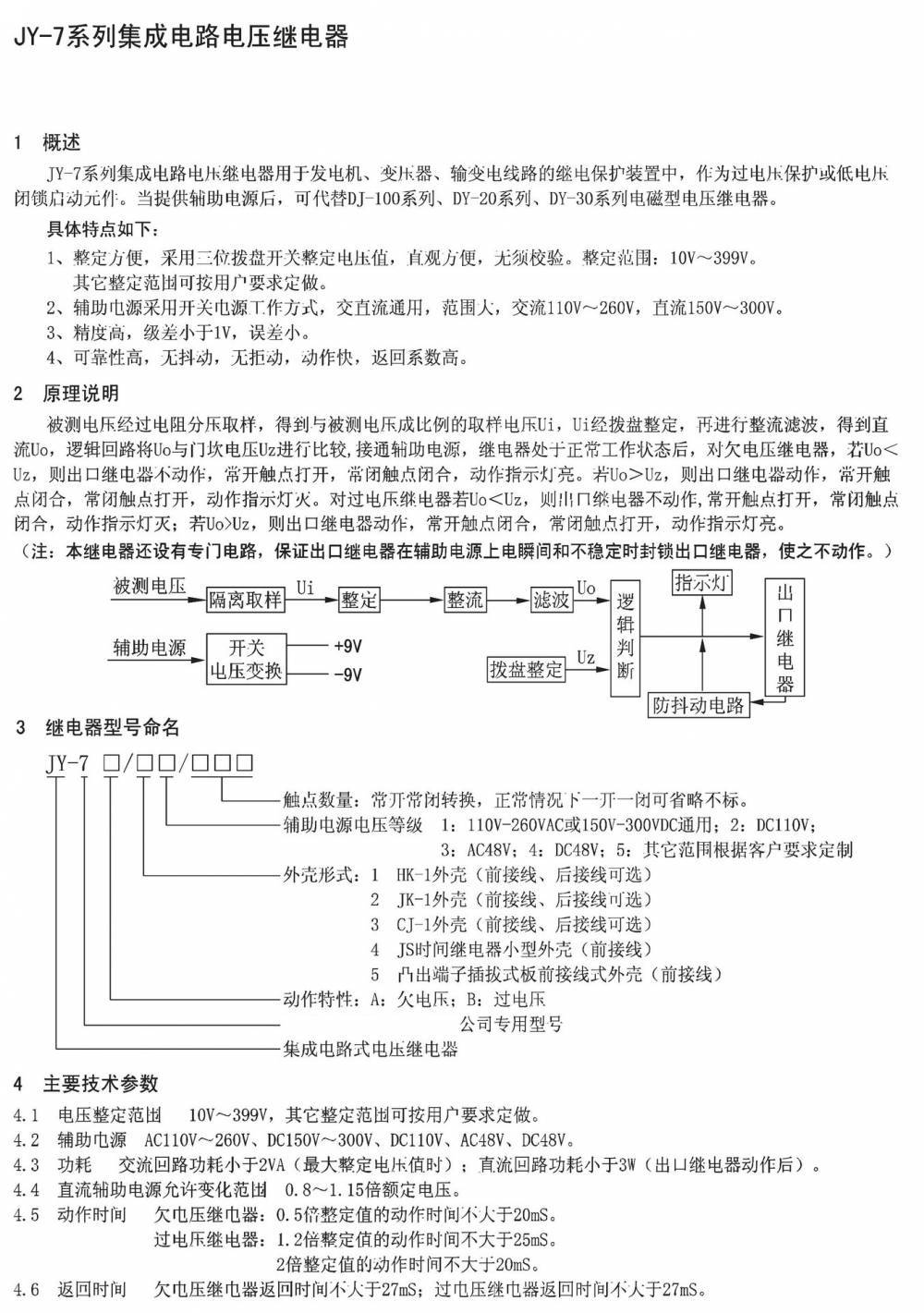

一、功能与特点

功能类型：作为过电压保护或低电压闭锁启动元件，当电力系统中的电压超过或低于设定值时，继电器会动作，触发脱扣机构切断电源或启动其他保护措施，防止设备损坏。

高精度与稳定性：采用集成电路设计，精度高、级差小（级差小于1V，误差≤2%），能够准确反映电压变化，提高保护的可靠性。

整定方便：采用三位拨盘开关整定电压值，直观方便，无须校验。整定范围通常为10V~399V，部分型号可达19V~130V或40V~260V，也可根据用户需求进行定制。

功耗低：功耗不大于5W，部分型号直流回路功耗≤3W（动作后），交流回路功耗<2VA（大整定值时），符合节能环保的要求。

动作与返回时间短：欠电压继电器在0.5倍整定值时动作时间不大于20ms，过电压继电器在1.2倍整定值时动作时间不大于25ms，2倍整定值时动作时间不大于20ms。返回时间均不大于27ms，能够快速响应电压变化。

返回系数高：欠电压继电器返回系数为1.04~1.08，过电压继电器返回系数为0.92~0.96，确保继电器可靠返回。

可靠性高：无抖动、无拒动现象，动作快、返回系数高。继电器设有专门电路，保证在上电瞬间和不稳定时封锁出口，避免误动作。

抗干扰能力强：符合DL478-92《静态继电保护及安全自动装置通用技术条件》，适用于强干扰或电源电压质量较差的场所。

宽电压适应性：辅助电源交直流通用，范围大（交流110V~260V、直流150V~300V），无需考虑极性。

长寿命：电寿命不低于10万次，机械寿命不低于100万次，确保长期稳定运行。

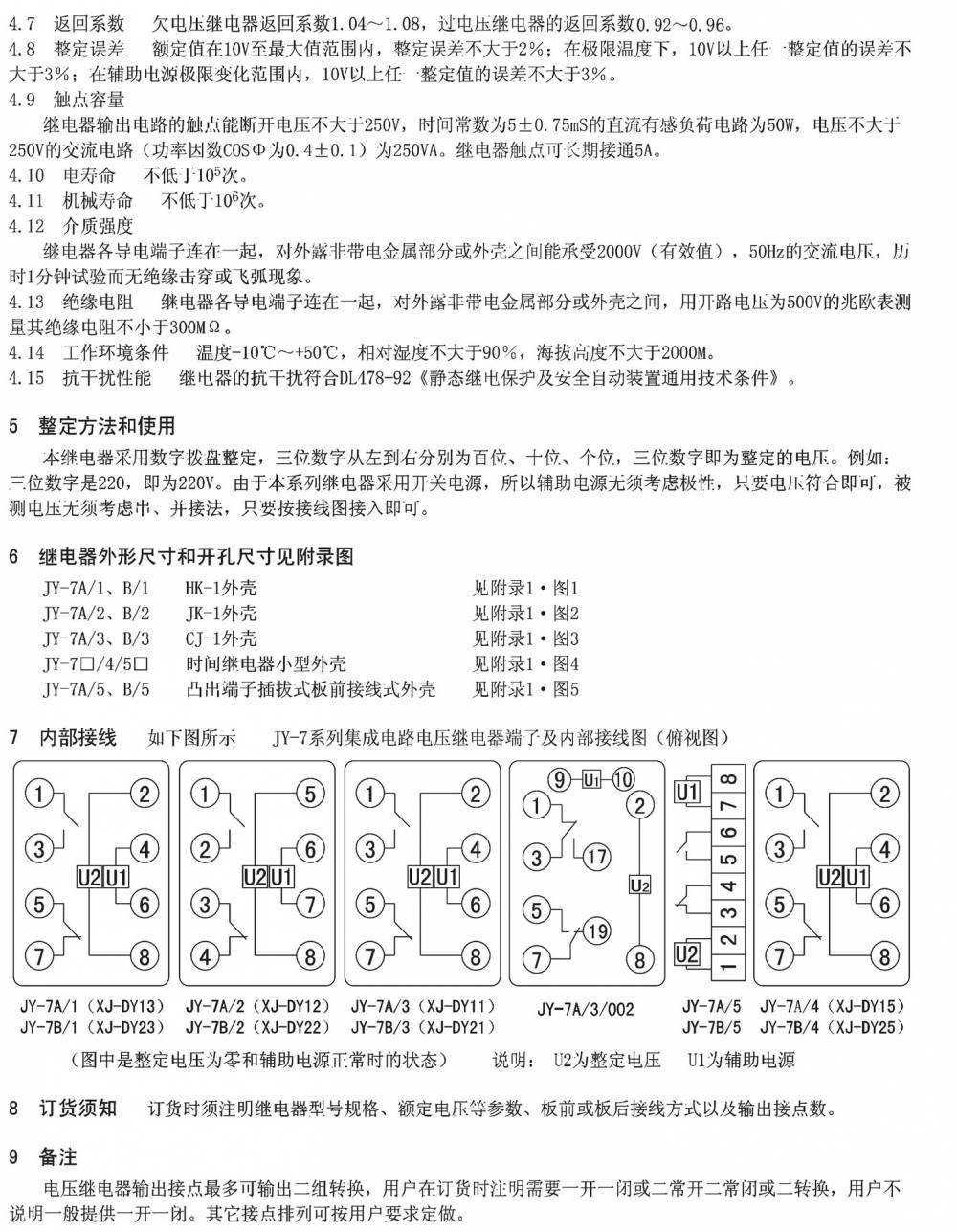

二、技术参数

触点容量：继电器输出电路的触点能断开电压不大于250V、时间常数为5±0.75ms的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数COSφ为0.4±0.1）为250VA。触点可长期接通5A电流。

介质强度：各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值）、50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ（部分资料指出不小于10MΩ，具体以实际产品为准）。

工作环境条件：环境温度-15℃~55℃（部分资料指出-10℃~+50℃，具体以实际产品为准），工作电压不大于120%额定电压，周围磁场强度小于0.5mT，相对湿度不大于90%，大气压力80~110KPa，海拔高度不大于2500米（部分资料指出不大于2000米，具体以实际产品为准）。

三、应用场景

JY-7A/3电压继电器广泛应用于以下领域：

发电机保护：防止发电机因过电压或欠电压导致绝缘损坏或烧毁。

变压器保护：监测变压器输入/输出电压，避免电压异常引发设备故障。

输电线路保护：作为线路过压/欠压的闭锁启动元件，防止故障扩大。

低压母线保护：安装在配电室低压母线上，保护整栋建筑用电安全。

消防设备供电：为消防泵、应急照明等关键设备提供电压保护，确保火灾时设备正常运行。

矿山与冶金：适应振动、冲击及高温环境，保护矿山提升机、冶金轧机等设备。

轨道交通：用于地铁、高铁的牵引供电系统，确保电压稳定。
