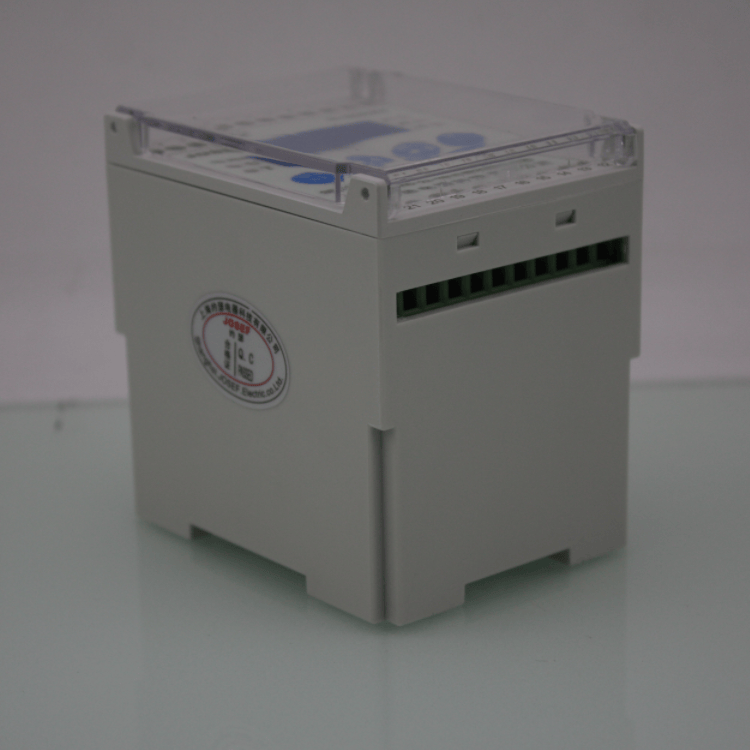

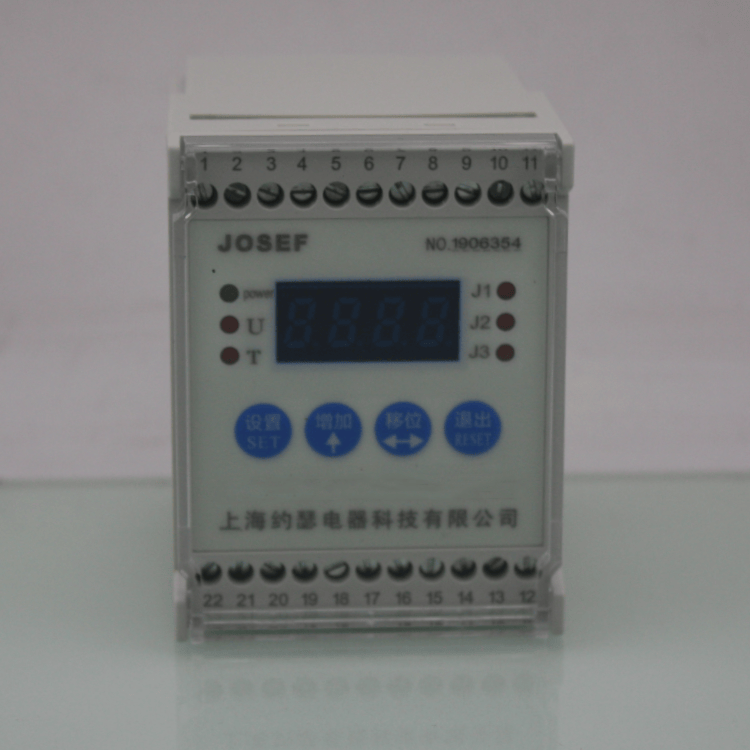

SRMUV系列欠电压监视继电器

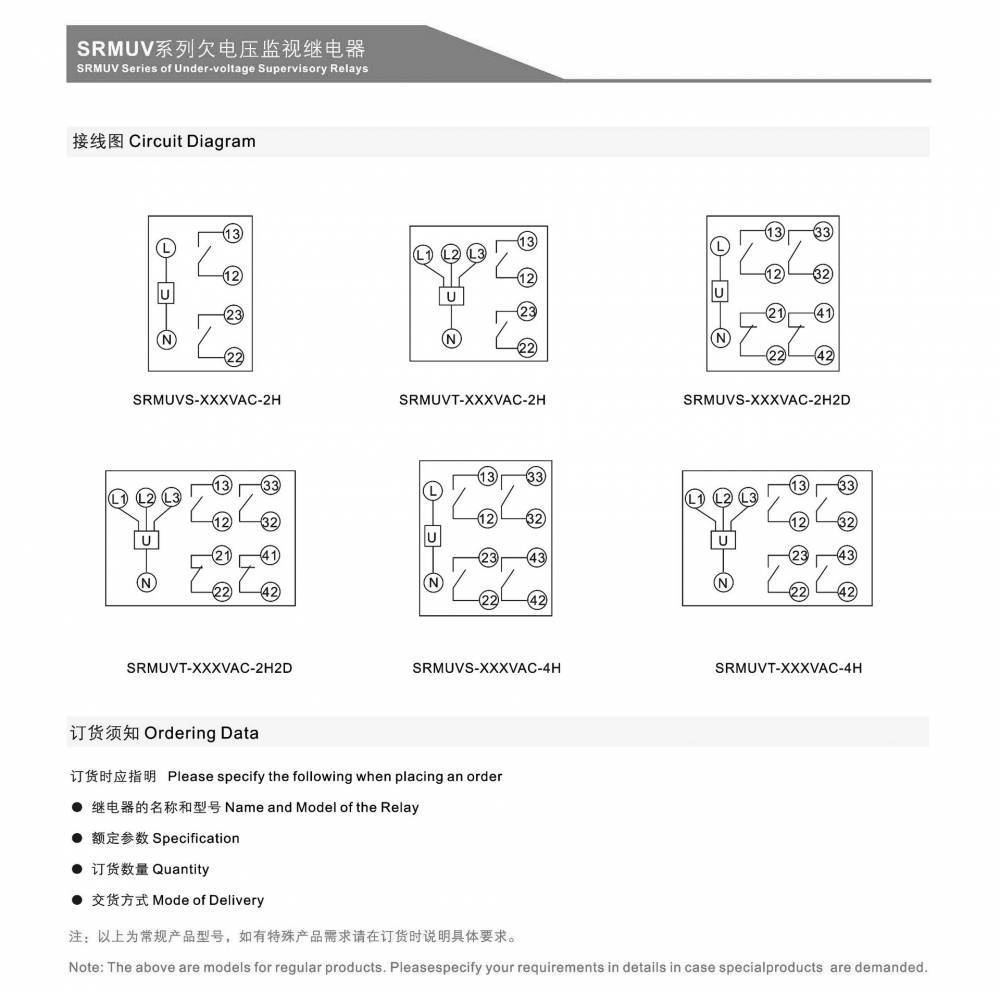

系列型号（S为单相，T为三相）：

SRMUVS-58VAC-2H欠电压监视继电器；SRMUVS-100VAC-2H欠电压监视继电器；

SRMUVS-110VAC-2H欠电压监视继电器；SRMUVS-220VAC-2H欠电压监视继电器；

SRMUVS-58VAC-2H2D欠电压监视继电器；SRMUVS-100VAC-2H2D欠电压监视继电器；

SRMUVS-110VAC-2H2D欠电压监视继电器；SRMUVS-220VAC-2H2D欠电压监视继电器；

SRMUVS-58VAC-4H欠电压监视继电器；SRMUVS-100VAC-4H欠电压监视继电器；

SRMUVS-110VAC-4H欠电压监视继电器；SRMUVS-220VAC-4H欠电压监视继电器；

SRMUVT-58VAC-2H欠电压监视继电器；SRMUVT-100VAC-2H欠电压监视继电器；

SRMUVT-110VAC-2H欠电压监视继电器；SRMUVT-220VAC-2H欠电压监视继电器；

SRMUVT-58VAC-2H2D欠电压监视继电器；SRMUVT-100VAC-2H2D欠电压监视继电器；

SRMUVT-110VAC-2H2D欠电压监视继电器；SRMUVT-220VAC-2H2D欠电压监视继电器；

SRMUVT-58VAC-4H欠电压监视继电器；SRMUVT-100VAC-4H欠电压监视继电器；

SRMUVT-110VAC-4H欠电压监视继电器；SRMUVT-220VAC-4H欠电压监视继电器；

一、产品特性

高精度与可靠性：

采用集成电路静态型设计，精度高、级差小（1V）、误差小。

可靠性高，无抖动、无拒动，动作快，返回系数高。

整定方便：

采用三位拨码开关整定电压值，直观方便，无须校验。

设定值和滞后返回可以通过电位器无级调节，满足不同应用场景的需求。

适应性强：

无需辅助电源，交直流通用。

欠电压动作时间小于30ms，欠电压返回时间小于25ms，能够快速响应电压变化。

功耗低：

功耗小于5W，有助于降低系统能耗。

状态指示：

继电器动作后有LED灯光指示，便于用户观察继电器的工作状态。

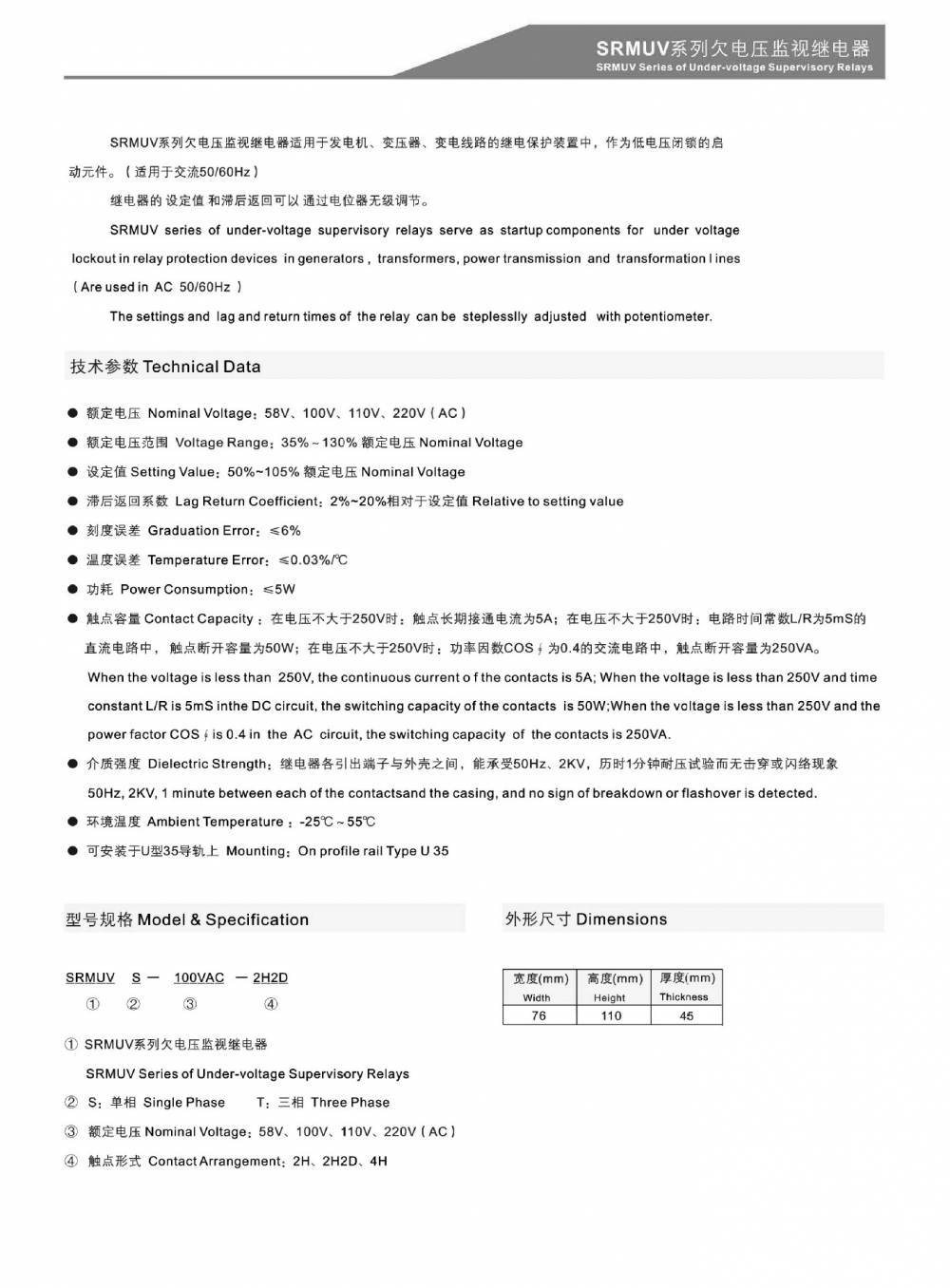

二、技术参数

额定电压：AC100V（同时支持58V、110V、220V等多种电压等级）。

触点形式：2常开2常闭。

触点容量：

在电压不大于250V时，触点长期接通电流为5A。

在电压不大于250V时，电路时间常数L/R为5MS的直流电路中，触点断开容量为50W。

在电压不大于250V时，功率因数COSφ为0.4的交流电路中，触点断开容量为250VA。

绝缘性能：

绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。

绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

环境条件：

环境温度：-15℃～55℃（部分信息提及-25℃～+70℃，但-15℃～55℃为更常见范围）。

相对湿度：不大于90%。

工作电压：不大于120%额定电压。

工作位置：任意。

周围磁场强度：小于0.5mT。

大气压力：80～110KPa。

海拔高度：不大于2500米。

三、应用场景

电力系统：

适用于发电机、变压器、变电线路的继电保护装置中，作为低电压闭锁的启动元件。

工业自动化：

在工业自动化装置中，实现电压监测与保护，防止设备因欠压而损坏。例如，在供电线路、电动机等设备的欠电压保护中发挥重要作用。
