示波器如何测量频率？最基本的方法是测量一个完整波形周期所需的时间，然后取倒数 (1/t)。这样就能估算出频率。您还可以使用示波器的“标记”功能来测量信号从一点移动到另一点所需的时间。

一、什么是频率？

所有周期性波形都有频率。频率是波形每秒重复的次数，单位为赫兹（Hz），它是周期的倒数。

周期（T）：波形完成一次完整循环所需的时间，常用单位：秒（s）、毫秒（ms）、微秒（μs）。频率（f）：每秒的周期数，单位：赫兹（Hz）、千赫兹（kHz）。

二者核心关系：f = 1/T。示波器手动测频的关键，就是先测周期，再用公式算出频率。

数字示波器主要测量信号电压随时间的变化，频率是核心指标之一。用示波器测频率时，还可同步测量：信号周期、波形幅度、数字信号占空比。

二、示波器如何测频率？

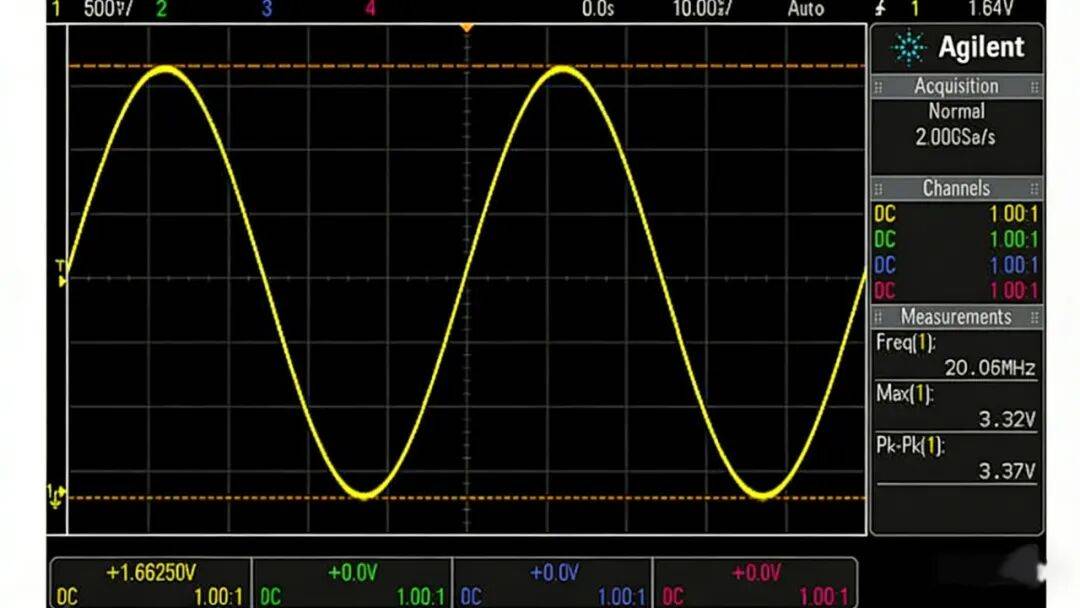

现代数字示波器会自动测量输入信号的频率。它会测量信号在一定时间内包含的波形数量。然后，通过波形数量除以时间来计算频率。

示波器还使用“频率计数器”功能，它可以测量信号在给定时间尺度内超过特定阈值的次数。

频率计数器会统计事件发生的次数，并计算每秒发生的事件数。然后，它会以赫兹为单位显示结果。

这些方法可以提供各种频率的精确测量。

三、什么是时基？

时基是示波器的一项功能，它允许您查看波形随时间的变化。它设置信号的水平刻度，使您能够精确测量频率或周期。

时基还可以视觉上减慢或加快信号，使其更容易在显示屏上进行分析。

四、如何计算频率？

如果您拥有一台无法自动测量频率的旧式示波器，请不要担心——还有其他方法可以计算频率。

•最基本的方法是测量一个完整波形周期的时间，然后取倒数(1/t)。这将为您提供频率的估计值。

•您还可以使用示波器的“标记”功能来测量信号从一个点移动到另一个点所需的时间。然后，您可以取倒数(1/t) 来获得频率测量值。

•另一种方法是在单个上升沿或下降沿的不同位置进行两次测量，然后使用以下公式：频率= (1 / 时间差) × 2π弧度/周期。结果将是您的频率，单位为赫兹 (Hz)。

五、什么是FFT？

快速傅里叶变换(FFT) 是一种数学算法，用于从数字信号中提取频率信息。FFT的典型应用是分析声音和电信号，例如示波器产生的信号。

FFT 算法将信号分解成各个频率分量，然后将其显示在频谱图中。该图可以帮助您直观地了解信号的频率成分，并识别任何波动或异常。

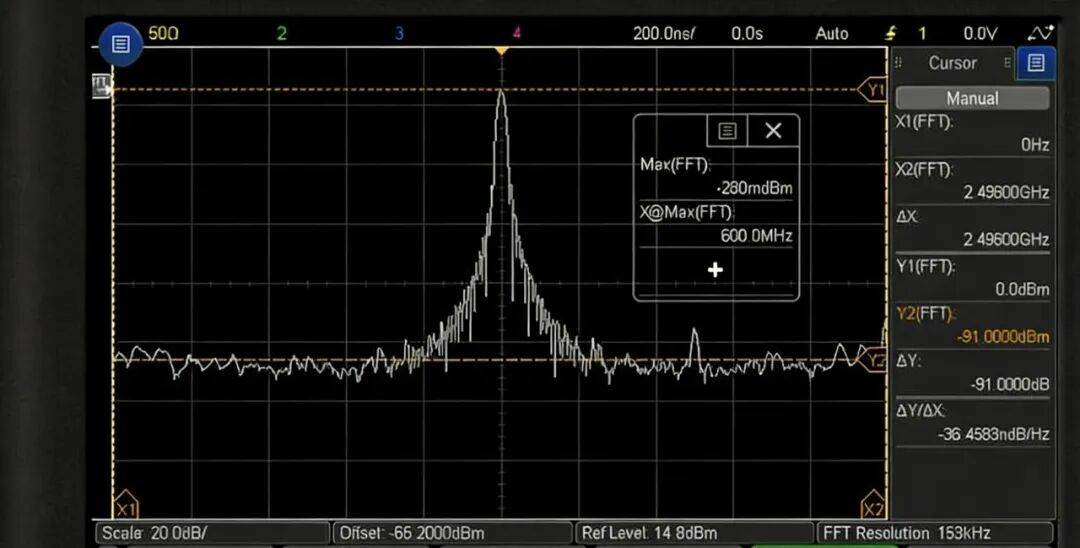

示波器显示的 FFT函数

六、什么是截止频率？

截止频率是指信号开始衰减或减弱的频率。它决定了数字示波器能够精确读取的最大频率。

需要注意的是，截止频率并非绝对的极限——它只是示波器性能开始下降的临界点。

因此，数字示波器通常设计有较大的安全裕度，以确保它们即使在性能略有波动的情况下，也能在其规定的范围内正常工作。

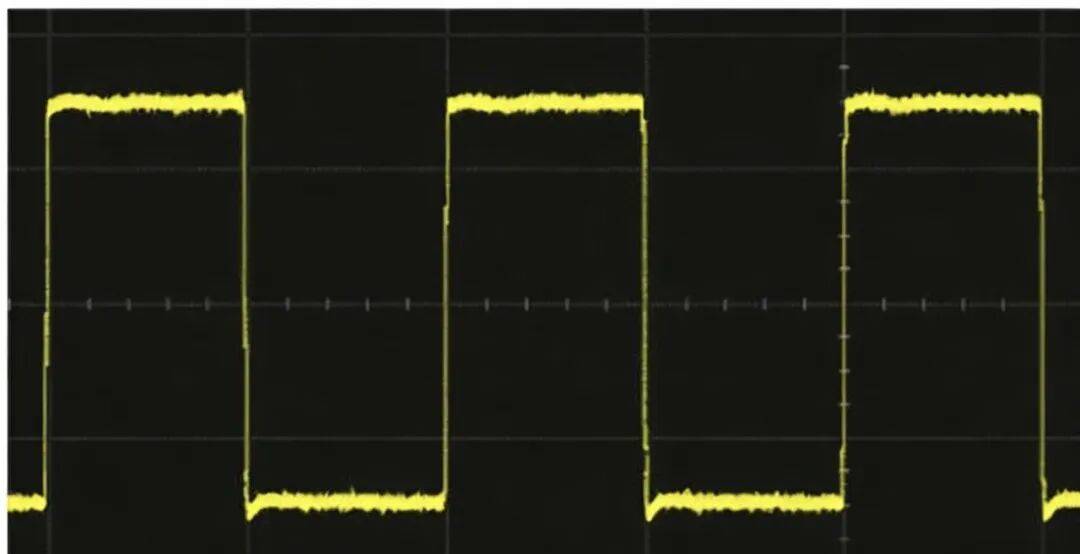

七、什么是方波？它与频率有何关系？

方波是一种在两个电平之间交替变化的信号，每个电平停留的时间相等。它具有电平之间的急剧变化，并且是一种周期性波形。

方波常用于数字电路，因为它们能产生清晰、易于识别的信号，便于计算机解读。

方波还可以用于测试系统的频率响应，因为它们的信号分量包含多个不同的频率。

八、什么是频率响应？

频率响应是示波器前端模拟电路对不同频率正弦信号的增益曲线。现代高带宽示波器主要有高斯频响和Flat 频响两种方式：

• 高斯频响在 - 3dB 带宽内会影响信号频谱，带宽外衰减拖尾长，需更高 ADC 采样率避免混叠；
• Flat 频响优化明显，-3dB 内对信号质量影响小，带宽外衰减拖尾更短。通过扫频测试频率响应，可评估系统在不同工况下的性能。

九、什么是频率偏差？

频率偏差在无线电波分析中，狭义指调制与未调制载波信号的最大频率差值，广义则是理想 / 参考信号与实际信号的频率差异，例如 100Hz 与 102Hz 信号的偏差为 2Hz。

它与信号带宽正相关，偏差越大带宽越宽。

频率偏差直接影响系统精度与信号质量，校准不当会造成读数误差或音视频失真。
