替代SGM2036S高性能低压差低静态电流稳压器
创始人
2026-08-25 10:39:14
0次

概述:

PC3997系列是高性能低压差(LDO)电压调节器,具有超低静态电流、高电源抑制比(PSRR)、快速瞬态响应和高精度。该系列产品采用先进CMOS工艺制造,适用于需要最高300mA负载电流的稳压电源的多种应用。

PC3997系列包含标准固定输出电压:1.2V、1.5V、1.8V、2.5V、2.8V、3.0V和3.3V。器件在1.0μF至10μF陶瓷输出电容下保持稳定。器件通过电流限制功能防止短路,并通过热过载保护防止过热。该系列产品提供标准SOT23、DFN-4(1mmx1mm)和SOT23-5封装。


特性:

⚫ 宽输入电压范围:1.6V 至 6.0V

⚫ 固定输出电压:1.2V 至 5V

⚫ 最大负载电流高达 300mA

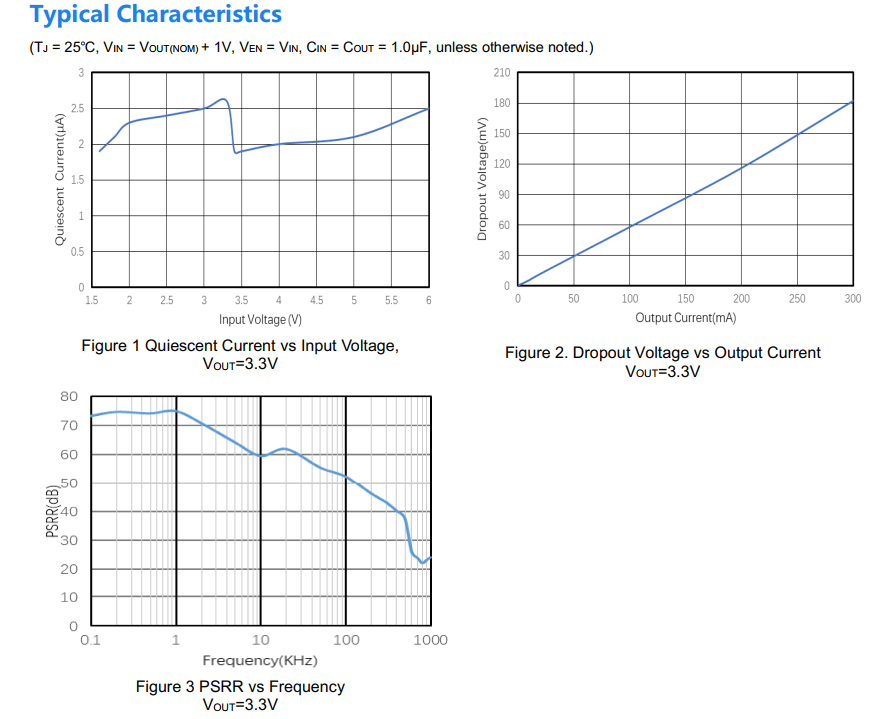

⚫ 高电源抑制比(PSRR):75dB@1kHz

⚫ 超低静态电流:2μA

⚫ 低噪声:典型值 60μVRMS

⚫ 低压差电压:

3.3V 输出、100mA 负载时为 60mV

3.3V 输出、300mA 负载时为 180mV

1.8V 输出、100mA 负载时为 100mV

1.8V 输出、300mA 负载时为 305mV

⚫ 输出电压精度:典型值 ±1.5%@1mA

⚫ 过热关断保护

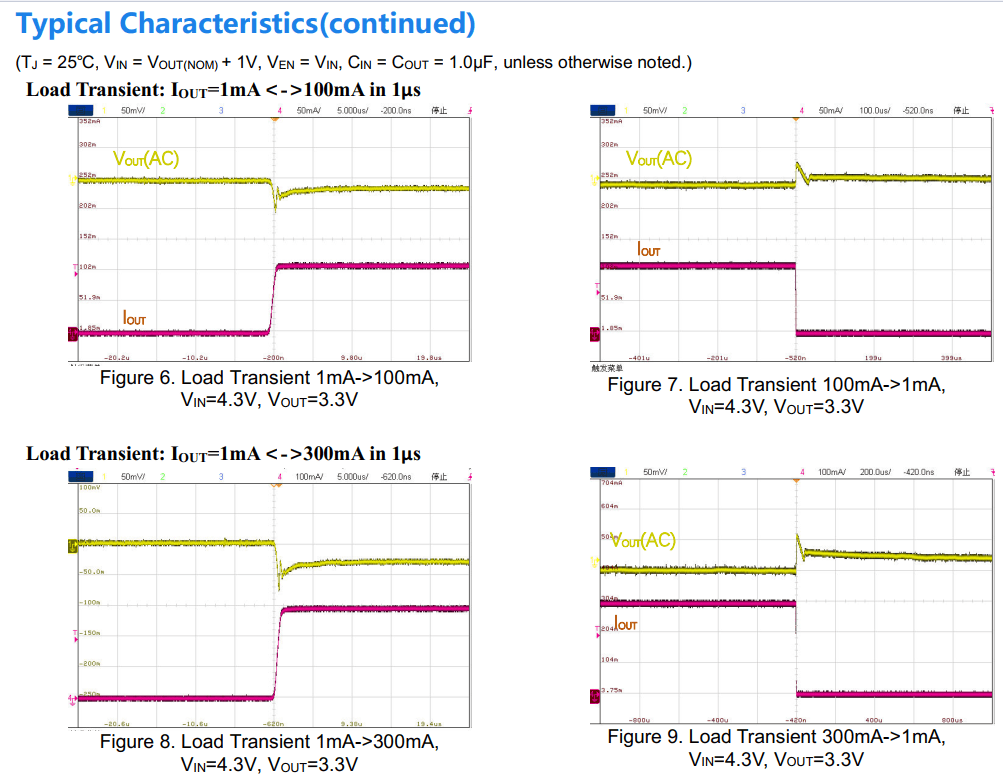

⚫ 优异的负载/线瞬态响应

⚫ 线性调整率:典型值 0.02%/V

⚫ 负载调整率:典型值 20mV

⚫ 强大的 ESD 能力:

人体模型:4kV

带电设备模型:1kV

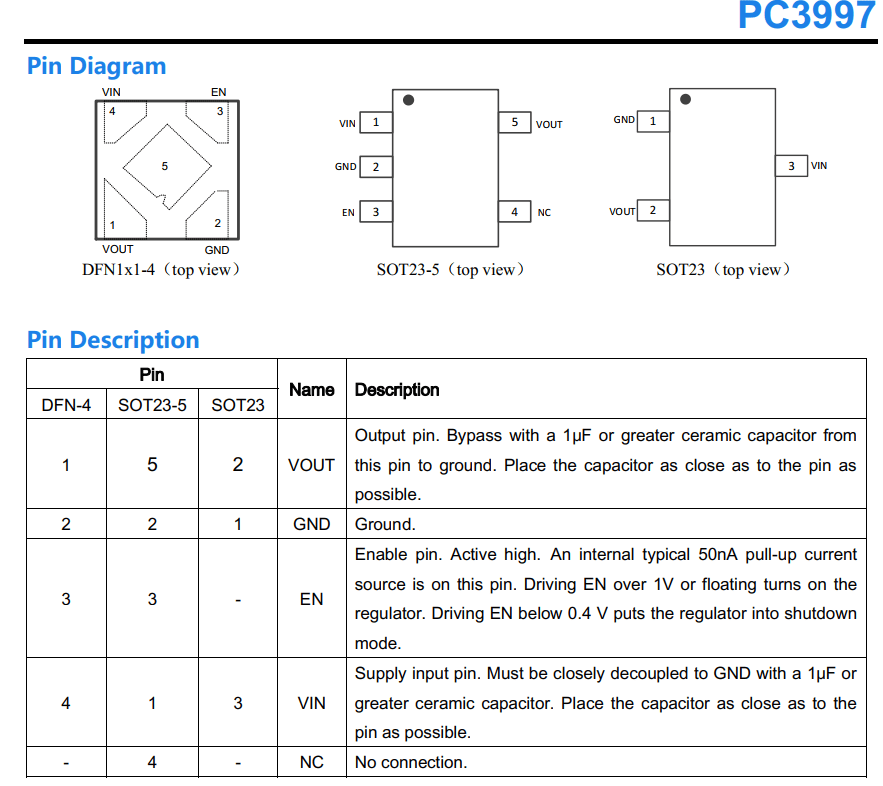

⚫ 封装:SOT23-5、DFN1x1-4、SOT23

⚫ 符合 RoHS 标准且 100% 无铅


应用:

⚫ 可穿戴设备

⚫ 数码相机

⚫ 音频设备

⚫ 便携式和电池供电设备

⚫ 直流-直流调节后

⚫ 调节后

⚫ 无线手机
