示波器探头选型指南:5大分类,3步正确适配(附避坑清单)
创始人
2026-09-12 18:37:25
0次

实际测量中遇到的波形失真,有可能是探头选型不匹配或使用规范缺失,本文拆解致远仪器全系列探头特性,通过简单的分类解析、选型逻辑与避坑指南,快速锁定精准适配的探头测试方案。

致远仪器探头全家桶:5大类,各司其职

1、无源高阻抗探头:入门首选,皮实耐用

适用场景:学生实验、家电维修、通用低压信号调试。

核心特点:无需外部供电,成本低,坚固耐用。

代表型号:

  • ZP1025SA:万能通用,1:1/10:1 可切换,电压≤300V,频率≤250MHz(×10 档);
  • ZP1050A:固定10:1 衰减,频率≤500MHz,自动被示波器识别。

ZP1050A无源探头

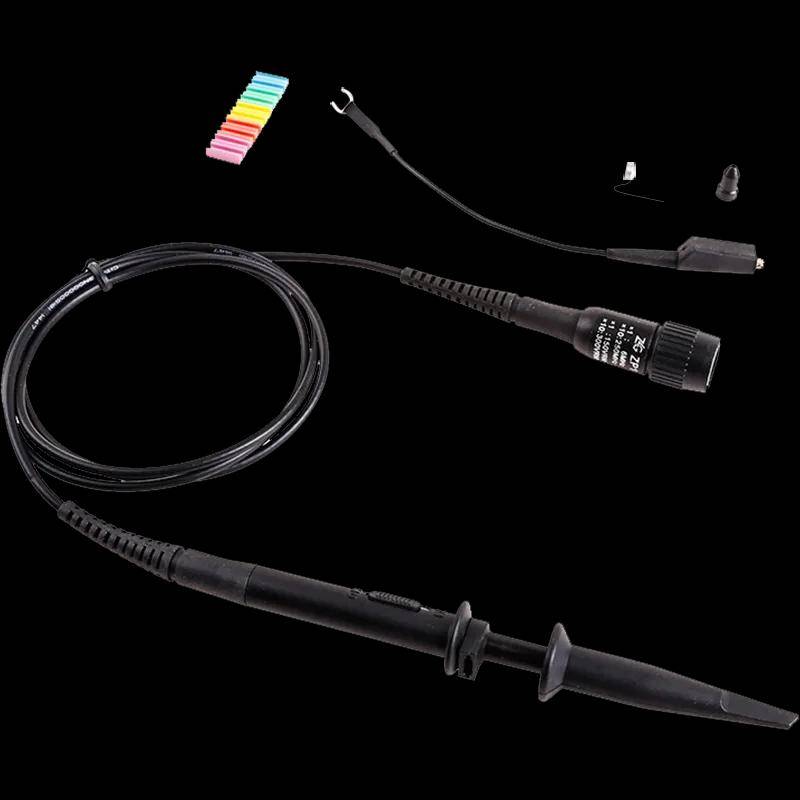

ZP1025SA无源探头

2、1G带宽单端探头:高频信号精准款

适用场景:高速数字电路(DDR/PCIe)、精密高频模块研发。

核心特点:低电容、低负载,测高频信号更准,支持示波器供电。

代表型号:

  • ZP2100:50Ω专攻款,高频专用,频率≤1GHz,电压≤10V(适配50Ω示波器);
  • ZAP1100:1MΩ高精款,频率≤1GHz,电压≤20V,输入电容≤1.2pF。

ZP2100无源探头

ZAP1100有源探头

3、差分探头:高压与浮地测量专用

适用场景:电源测试、新能源逆变器、CAN/LIN总线。

核心特点:支持浮地测量,不怕高压,安全等级高。

代表型号:

  • ZDP5020(低压差分):差分电压≤20V,适配车载总线(CAN/LIN)、低压差分信号;
  • ZP1500D/ZP2800D(高压差分):差分电压≤1500V/2800V,适配变频器、高压电源;
  • ZOP5035(光隔离):隔离电压60kV,电压≤2500Vpk,适配新能源逆变器、第三代半导体(SiC/GaN)功率器件测试。

4、电流探头:非接触式测量,夹上即测

适用场景:测量导线电流(电机、开关电源效率测试)。

核心特点:基于霍尔效应与互感器原理,无需断开电路,只需将钳口夹住导线。

代表型号:

  • ZCP30:针对mA级到30A的中小电流,适合板级电源纹波与传感器电流测试;
  • ZCP5000系列:覆盖150A/300A/500A大电流量程,适配大功率电机驱动、新能源车测试。

ZCP30电流探头

ZCP5000电流探头

5、辅助与校正单元

ZDF1000(校正夹具):用于电压探头与电流探头之间的时间偏差(Deskew)校正,提升测量精度。

ZDF1000偏移夹具

标准化选型三步法

第一步:看物理对象(测什么?)

  • 测电压:根据电压高低选择无源(低压)、差分(高压/浮地)或有源(微小高频);
  • 测电流:根据电流大小选择ZCP30(<30A)或ZCP5000(>30A);
  • 需电压电流同步测量:加ZDF1000校正夹具。

第二步:对关键参数(够不够用?)

电压/电流范围:探头量程必须覆盖被测信号的最大峰值,并预留余量。

  • 量程:电压≤300V 选无源/有源探头,>300V 选差分/光隔离探头;电流≤30A 选 ZCP30,>30A 选 ZCP5000 系列;
  • 频率:≤6MHz选ZP1025SA(×1 档),≤250MHz选ZP1025SA(×10 档),≤500MHz选ZP1050/ZP1050A,≤1GHz选ZP2100(50Ω示波器)/ZAP1100(1MΩ示波器);
  • 特殊要求:浮地测量选差分/ 光隔离探头,强干扰环境选带抗干扰设计的探头(如光隔离探头ZOP5035),高频精准测量选有源单端探头(ZAP1100)。

第三步:查环境匹配(稳不稳定?)

  • 便携需求:选无源探头(无需供电);
  • 安全要求高:选CAT II/CAT III 级探头(如ZP1500D/ZP2800D);
  • 实验室固定使用:可选择带配件丰富的型号(如ZDP5020/ZOP5035)或有源精准型号(ZAP1100);
  • 示波器输入阻抗:50Ω选ZP2100或ZAP1100。

探头使用常见坑Q&A

测量结果不准?

无源探头未进行低频补偿,或示波器输入阻抗未匹配(电流探头需1MΩ,ZP2100需50Ω),按要求补偿或调整阻抗即可;有源探头需完成预热,确保衰减比设置正确。

探头报警怎么处理?

大概率是过压 / 过流,立即断开被测电路电源,检查量程是否匹配,切换更大量程后再测量。

能不能带电接线?

绝对不能!无论电压高低,都需先断开被测设备电源,再接线/拆线,避免触电或损坏探头。

调零失败怎么办?

检查探头钳口是否闭合锁紧(电流探头),或输入端是否短接(差分探头),有源探头需确认供电正常,排除干扰后重新调零。

结 语

探头选对路,测量才靠谱。无论是通用的无源探头,还是应对高压、高频的专用型号,只有严格根据测试场景进行匹配,才能确保波形真实、操作安全。希望本文的分类解析与选型技巧,能帮大家在日常调试中快速避坑,高效完成每一次测试任务。
