压控晶振如何控制频率
创始人
2025-07-17 15:09:13
0次

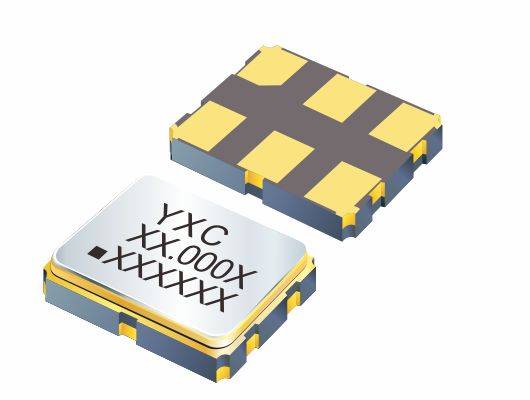

压控晶振（VCXO）通过外加电压调节晶体振荡频率，其控制频率的过程主要涉及以下几个关键步骤和原理：
1、振荡回路：压控晶振的振荡回路由晶体、电容和晶体管组成。晶体是振荡回路的核心元件，具有机械振荡和电性振荡的特性。
2、机械振荡与电性振荡：晶体在机械振动的作用下产生机械振荡，这种物理振荡进而引发电性振荡，即晶体内部的电荷在电场作用下发生位移，产生电性振荡。
3、反馈作用：晶体振荡信号经过反馈回路放大后，再通过晶体的压电效应回到晶体，使晶体持续振荡并输出信号。
4、变容二极管的应用：在压控晶振中，常使用变容二极管作为可调元件。变容二极管的电容值随外加电压的变化而改变。通过改变加在变容二极管上的电压，可以调节石英谐振器的负载电容，从而改变谐振回路的谐振频率，实现频率控制。
5、电压与频率的关系：压控晶振的输出频率与输入电压之间存在一定的关系。通常，随着输入电压的增加，输出频率也会增加，反之亦然。这种关系使得通过调节电压可以精确控制振荡频率。
6、调谐电路：在生产过程中，压控晶振需要通过调谐电路进行电性调谐，以确保其输出频率达到所需的范围。
综上所述，压控晶振通过外加电压控制变容二极管的电容值，进而调节谐振回路的谐振频率，实现频率的精确控制。
