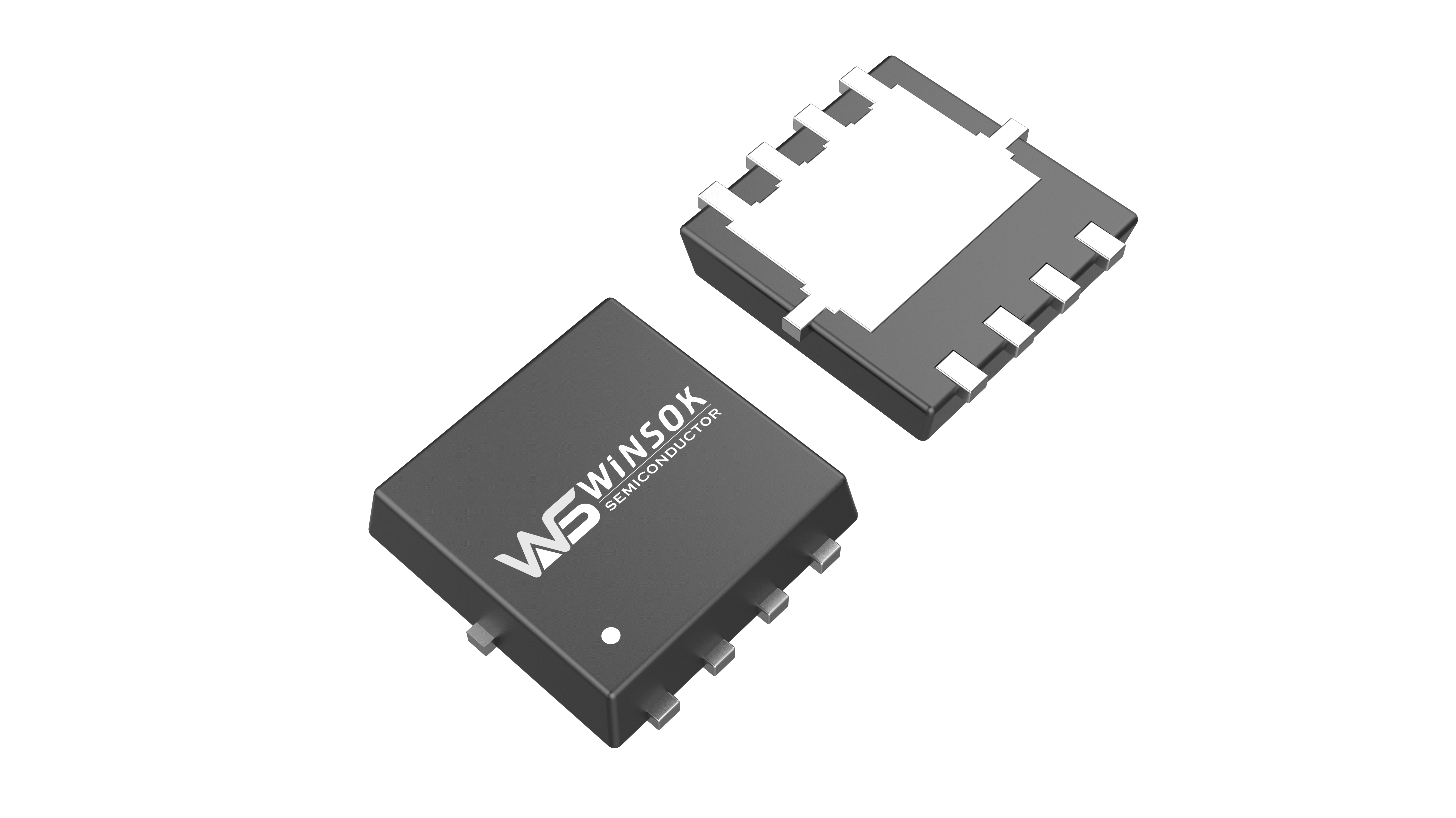

氮化镓（GaN）MOSFET作为第三代半导体器件，其优缺点根植于材料物理特性与工程实现的权衡，呈现出 高频高效与脆弱敏感并存 的鲜明特征。

一、核心优势：性能维度的革命性突破

1. 材料物理特性碾压硅器件

• 禁带宽度3.4eV：是硅（1.12eV）的3倍，击穿场强达3.3MV/cm，支持650V以上耐压同时器件厚度仅为硅的1/10，导通电阻降低50%以上
• 电子迁移率2000cm²/V·s：是硅的3倍，使开关速度轻松达到MHz级（硅器件通常<100kHz），上升时间<10ns
• 零反向恢复电荷：无体二极管结构，反向导通由沟道控制，Qrr≈0，硬开关损耗降低30%-50%

2. 开关性能飞跃

• 开关频率提升10倍：在无人机电调中，GaN MOS将频率从50kHz提升至300kHz-1MHz，电感体积缩小70%，功率密度从5.6W/cm³增至16.5W/cm³
• 效率提升3-5个百分点：50A电调实测效率达97.8%，较硅基（94.1%）提升3.7%，续航延长4-6分钟
• 动态响应快4倍：电机急加速响应时间从1.5s缩短至0.8s，支持更激进飞行动作

3. 系统级收益显著

• 体积缩小50%：65W PD快充采用GaN后，体积仅为硅方案的1/2，功率密度突破2W/cm³
• 重量减轻30%：无人机电调重量从85g降至30g，直接提升续航8%
• 散热需求降低：高频下开关损耗减少，散热片重量减轻65%，热阻网络优化

4. 环保与成本潜力

• 生产能耗更低：GaN工艺相对环保，碳足迹低于传统硅材料
• 成本下降路径清晰：8英寸晶圆量产预计使成本降低50%，国产器件价格已比进口低27%

二、主要劣势：工程实现的严峻挑战

1. 栅极脆弱性：设计容错率极低

• 耐压仅±7V：硅MOS可承受±20V，GaN栅极超过7V即永久击穿，驱动电路需精密钳位，增加设计复杂度
• 负压关断风险：为加速关断需-5V偏压，但低于-10V即损坏，驱动窗口仅±1V，裕量狭小
• 静电敏感：ESD防护要求苛刻，车间湿度需>40%，否则良率骤降

2. 寄生参数敏感度极高

• 驱动回路电感<5nH：PCB走线每增加1nH，开关损耗增加5%，振铃电压峰峰值增加8V
• 开尔文源极强制要求：功率源极与驱动源极必须分离，否则寄生电感无法抑制，开关性能恶化40%
• 布局精度微米级：驱动走线<5mm、去耦电容距离<2mm，对PCB工艺提出极高要求

3. EMI与可靠性难题

• dv/dt达100V/ns：开关速度过快引发强烈EMI，传统RC吸收失效，需有源钳位或磁珠抑制
• 动态导通电阻退化：长期高压应力下Rds(on)增加10-20%，影响长期可靠性
• 误导通风险：dv/dt>50V/ns时，即使栅极接地也可能通过Cgd耦合导通，必须有源米勒钳位

4. 成本与产业链成熟度

• 单价是硅的3-5倍：量产GaN MOS单价65-89元，而硅MOS仅20元，成本敏感场景难以接受
• 驱动IC配套不足：专用GaN驱动芯片价格昂贵，通用驱动IC无法适配，增加系统成本
• 国产化水平待提升：国产器件可靠性测试（HTRB）仅1000小时，进口达2000小时，长寿命场景差距明显

5. 热管理复杂性

• 热导率130W/m·K：虽优于硅（150W/m·K）的表述有误，实际GaN热导率低于硅，且异质外延结构热阻大，需依赖封装和PCB散热优化
• 高温性能争议：工作温度上限150℃，与硅持平，并无明显优势
• 温度系数管理：负温度系数可能导致均流困难，并联设计复杂

三、应用场景适配性分析

场景适用性关键优势主要障碍消费级无人机★★★★★功率密度+续航提升成本可接受（占整机<5%）65W PD快充★★★★★体积革命性缩小成本已接近硅方案数据中心48V转12V★★★★☆效率98%，年省电费万元初期投入成本高车载OBC 6.6kW★★★☆☆高频化减重30%可靠性验证周期长人形机器人伺服驱动★★★★☆动态响应快4倍EMI抑制难度大工业电机驱动（>5kW）★★☆☆☆优势不明显成本与硅IGBT无竞争力

四、选型决策建议

优先选用GaN的场景：

1. 功率密度>100W/cm³且频率>300kHz
2. 效率提升收益>成本增量（如数据中心、高端无人机）
3. 体积重量为首要约束（如便携式设备、航空航天）

谨慎使用或避免的场景：

1. 成本敏感的消费类小功率（<20W）产品
2. 严酷电磁环境且EMI整改空间小
3. 长寿命要求高（>5年）且缺乏可靠性数据支撑
4. 无高速开关需求的传统工频应用

五、总结与微硕技术观点

氮化镓MOS管的优势是革命性的：高频特性重塑电源拓扑，效率提升重塑能耗模型，功率密度重塑产品设计。但其劣势是系统性的：从栅极脆弱性、布局苛刻性到成本压力，要求设计者具备全新的知识体系和工程经验。

核心结论：GaN不是硅MOS的简单替代，而是开启新设计范式的钥匙。只有充分利用其高频优势，重构拓扑和磁件设计，才能抵消成本劣势；只有精细雕琢驱动与布局，才能规避可靠性陷阱。对于微硕控制器，建议在高端无人机电调、高密度DCDC模块中优先导入GaN，而在传统工业控制领域继续深耕硅MOS，形成技术组合优势。
