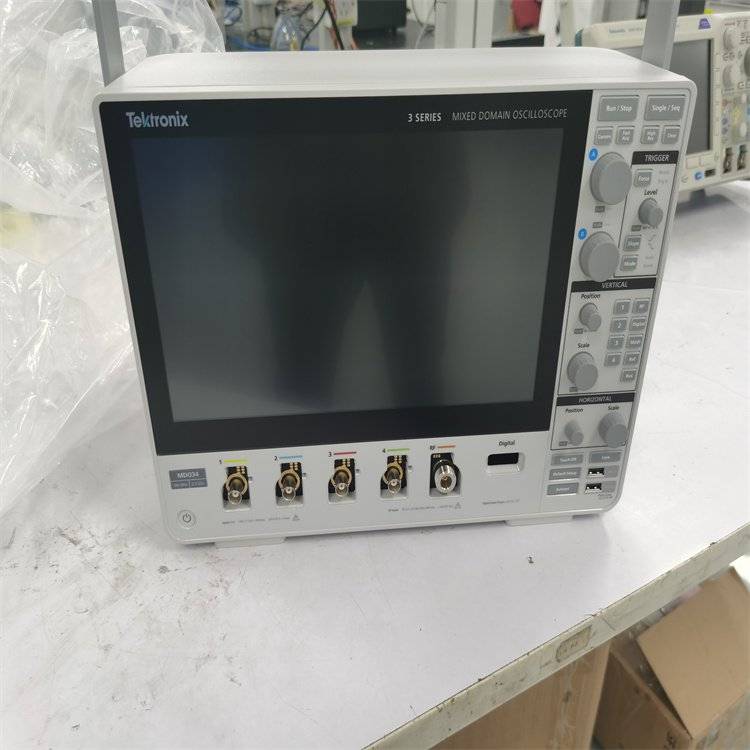

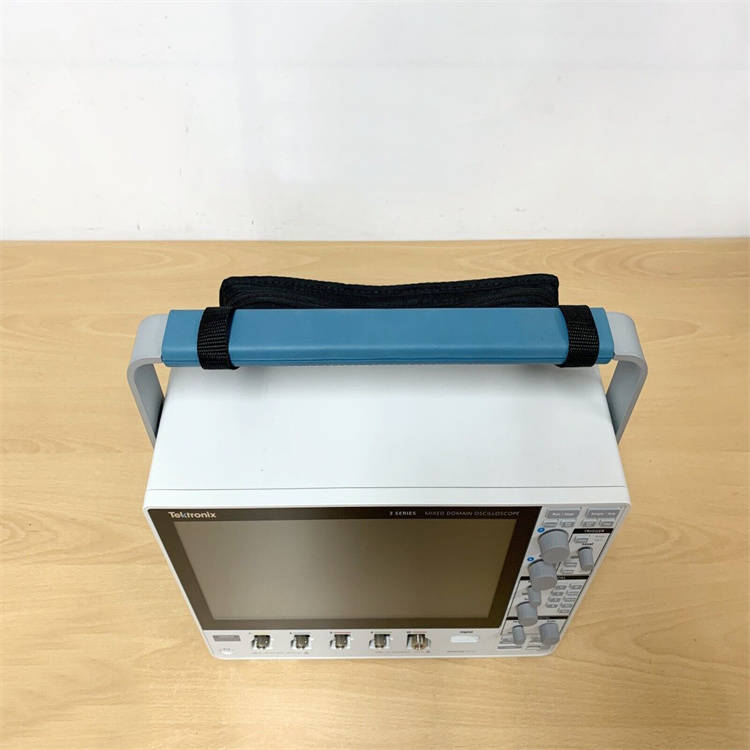

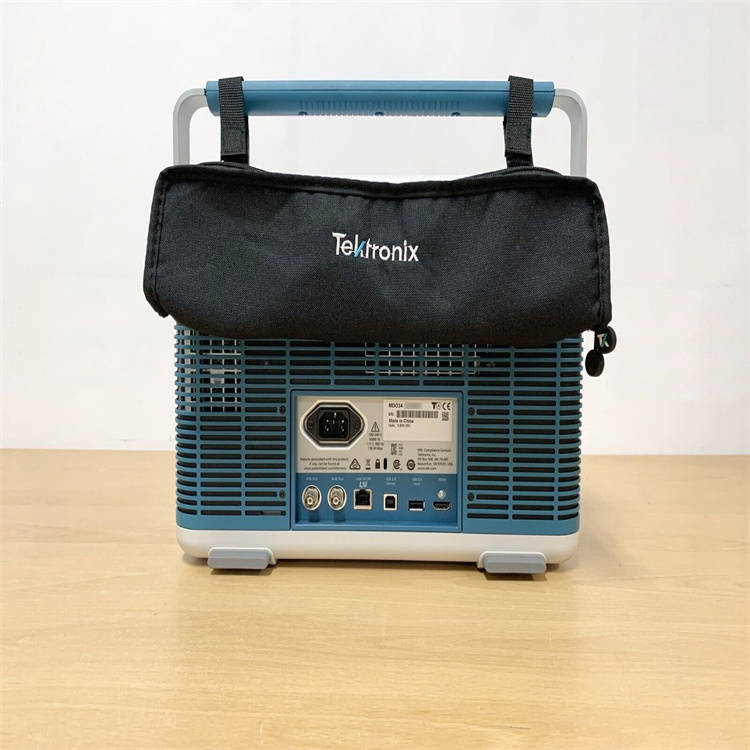

Tektronix 泰克MDO34示波器
泰克MDO34示波器是一款功能强大的混合域示波器，适用于各种需要高精度、高速度信号分析的应用场景。以下是关于泰克MDO34示波器的基本使用方法和一些关键功能介绍：
基本参数和功能
带宽：泰克MDO34示波器提供100 MHz至1 GHz的带宽，并且可以通过升级达到更高的带宽12。
采样率：最高可达5 GS/s，确保高速信号的准确捕捉12。
记录长度：所有通道上均为10 M点12。
显示屏：配备11.6英寸高清彩色电容式触摸屏，分辨率为1920 x 10802。
主要功能
混合域测量：MDO34示波器能够在时间域和频率域之间无缝切换，提供全方位的信号分析能力2。
频谱分析仪：内置频谱分析仪，频率范围为9 kHz至1 GHz（标配）或3 GHz（选配），适用于射频信号的分析和调试12。
任意函数发生器：可选的任意函数发生器，可以生成多种类型的信号，如正弦波、方波、脉冲等12。
自动测量与分析：具备丰富的自动测量和分析功能，能够自动测量信号参数并以图表形式展示结果2。
灵活的触发功能：提供多种触发模式，如电压门限触发、边沿触发等，帮助用户准确捕捉和显示感兴趣的信号2。
使用方法
初始设置：首先设置探头衰减（探头写的最大到最小）1X, 10X, 100X，然后将均方根调出来看电压3。
混合域测量：在时间域和频率域之间无缝切换，适用于复杂系统的信号分析2。
频谱分析：使用内置频谱分析仪进行频谱分析，适用于射频信号的分析和调试12。
函数发生器：使用任意函数发生器生成所需的信号类型，便于测试和验证电路12。
自动测量：利用自动测量功能测量信号参数，并以图表形式展示结果2。
应用场景
泰克MDO34示波器适用于以下应用场景：
高速数字系统设计与调试
射频信号分析与调试
嵌入式系统验证与故障排除
功率电子与电源完整性测试
串行总线解码与触发
