核心采集的交直流参数

参数类型

采集内容

来源与作用

直流参数 管道保护电位、断电电位、自然电位、直流杂散电流等 保护电位是判断阴极保护是否有效的核心，合格范围多为 -0.85V 至 -1.20V（CSE）；直流杂散电流多来自地铁、电解厂等直流系统，采集其数值可判断是否存在杂散电流导致的管道腐蚀风险，同时通过直流电流数据还能评估恒电位仪等设备的驱动能力。

交流参数 交流干扰电压、交流干扰电流等 主要来源于高压输电线路、电气化铁路的电磁感应，采集其峰值或有效值可评估干扰对管道的影响。比如行业中常要求管道交流干扰电压≤4V（峰值），超出该范围需安装排流装置保障管道安全。

交直流采集的技术配置

量程与精度设计：为适配不同场景的参数波动，模块多支持量程自动切换。例如天津宏图卓创的智能电位采集仪，交流干扰电压采样范围可在 0V - 10V、0V - 100V 间切换，直流电流采样涵盖 -1mA - +1mA 等多量程，且交直流参数分辨率分别可达 0.1V 和 0.1μA，保障数据精准度。同时搭配 12 位及以上 A/D 转换芯片，将采集到的模拟信号转为数字信号，进一步提升数据细腻度。

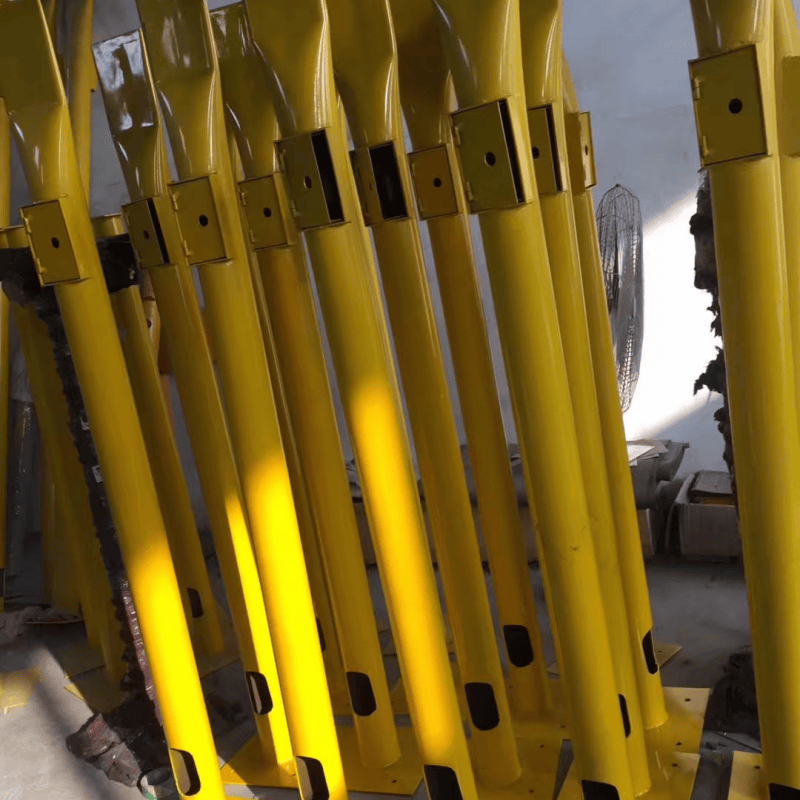

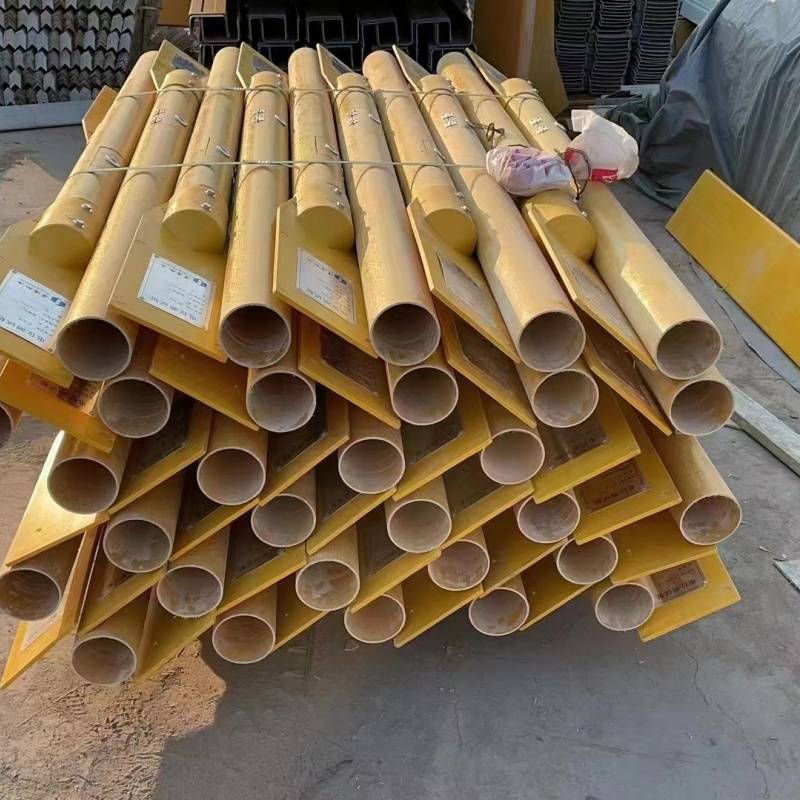

抗干扰处理机制：因测试桩多安装在野外，易受电磁噪声影响。模块会通过硬件滤波（如低通滤波器去除工频 50Hz 交流干扰）和软件算法滤波（如滑动平均滤波）双重优化；部分产品还具备抗 30V 以下交流干扰电压的能力，像河南盛世达的系统通过信道优化减少干扰，确保交直流数据采集不受周边电机、高压线等影响。

隔离保护设计：采用光耦或隔离放大器组件，避免管道上的高电压（如突发交流干扰电压）反向击穿采集电路，同时防止交直流信号相互串扰，保障模块长期稳定运行。

采集后的协同运作流程

采集模块获取交直流数据后，会由嵌入式 MCU（微控制单元）进行初步处理，比如判断数值是否超出预设阈值。若出现直流电位偏移超 0.2V、交流干扰电压超标等异常，系统会自动唤醒设备记录波动数据。随后通过 4G、NB - IoT 等无线通信模块，将交直流数据及异常警报上传至云端管理平台，平台可生成电位变化曲线、干扰热力图等可视化内容。此外，模块支持蓝牙本地读取数据，方便现场检修时快速核对交直流参数，提升维护效率。
