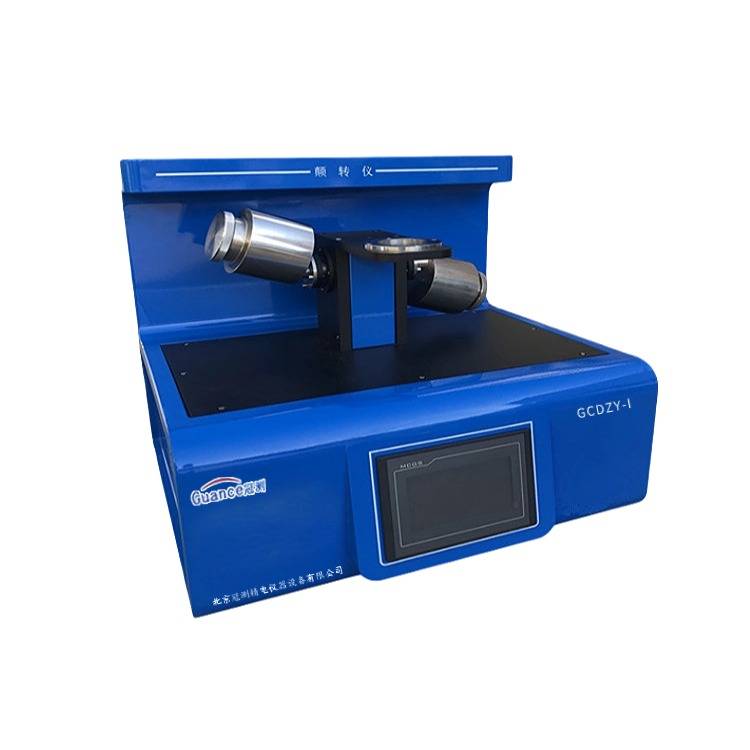

在解决颠转仪信号输出异常问题时，示波器凭借其直观展示电信号波形和参数的特性，成为高效诊断工具。下面将从准备工作入手，逐步介绍如何利用示波器快速定位信号输出异常的原因。

一、诊断前的准备工作

（一）选择合适的示波器

不同类型的示波器在带宽、采样率等参数上存在差异，需根据颠转仪的信号频率和特性进行选择。若颠转仪输出信号频率在 10MHz 以下，可选择带宽至少为 20MHz 的示波器，以确保能准确捕捉信号。对于高速变化的信号，要保证示波器的采样率足够高，一般采样率应至少是信号最高频率的 5 倍 ，以避免信号失真。

（二）准备连接线缆与探头

常用的连接线缆有同轴电缆，它能有效减少信号传输过程中的干扰。根据示波器接口和颠转仪信号输出接口类型，选择适配的连接器。探头的选择也很关键，如电压探头，需注意其衰减比，常见的有 1:1、10:1 等，要根据信号电压大小选择合适衰减比的探头，确保示波器不会因输入电压过高而损坏，同时能准确测量信号。

（三）确保安全操作环境

在连接示波器和颠转仪之前，务必关闭二者电源，防止因误操作导致短路或电击。将示波器和颠转仪放置在平稳、干燥且无强电磁干扰的工作台上，避免环境因素影响信号测量准确性。同时，佩戴防静电手环，防止人体静电损坏电子元件。

二、示波器的设置与连接

（一）示波器基础设置

打开示波器电源，进行预热，待其稳定后，将触发模式设置为 “自动”，这样示波器能在有信号输入时自动触发并显示波形。时基可先设置为一个预估合适的值，比如若预计信号周期在毫秒级，可将时基设置为 1ms/div；垂直档位根据信号电压幅值预估设置，若信号幅值在 ±5V，可将垂直档位设置为 2V/div。

（二）连接示波器与颠转仪

找到颠转仪的信号输出端口，使用合适的连接线缆和探头将其与示波器的通道输入端口相连。若颠转仪有多个信号输出端口，如角度信号输出、速度信号输出等，可依次连接不同通道进行测量。连接时要确保连接牢固，避免接触不良导致信号丢失或不稳定。

三、信号采集与分析

（一）采集信号

开启颠转仪，使其处于正常工作状态，让其输出信号。在示波器屏幕上观察采集到的信号波形，若波形未显示，可适当调整时基和垂直档位，或检查触发设置是否正确，如触发源是否选择了对应的通道，触发电平是否设置在合适位置，直到清晰显示稳定的信号波形。

（二）分析异常波形

波形形状异常：正常情况下，颠转仪的角度信号输出可能是正弦波或方波等规则波形。若观察到波形出现畸变，如顶部削平、底部凹陷，可能是信号放大器存在故障，导致信号失真；若波形出现杂波、毛刺，可能是受到电磁干扰，需检查周围环境是否存在强电磁干扰源，或者信号传输线缆的屏蔽层是否损坏。

幅值异常：对比颠转仪正常工作时的信号幅值范围，若测量到的幅值过大或过小，可能是传感器故障。例如，角度传感器损坏可能导致输出信号幅值无法准确反映实际角度变化；也可能是信号调理电路出现问题，如电阻、电容参数发生变化，影响了信号幅值。

频率异常：若信号频率与颠转仪实际工作状态不匹配，如颠转仪转速稳定时，速度信号频率却出现波动，可能是编码器故障，无法准确输出转速脉冲信号；或者是信号处理电路中的时钟电路异常，导致频率计算错误。

无信号输出：若示波器屏幕上无任何波形显示，首先检查连接是否正确，包括线缆是否断路、探头是否接触良好；然后检查颠转仪的信号输出端口是否有电压输出，可使用万用表进行测量。若端口无电压输出，可能是信号发生电路损坏，如芯片故障、电路断路等。
