一、产品概述

天二贴片电阻HR2512 系列厚膜高压片式电阻是 EVER OHMS 推出的一款专为高工作电压场景设计的优质电阻产品，凭借特殊的材料选型与结构设计，能够精准满足各类对电压性能有严苛要求的应用需求。该产品严格遵循相关行业标准，具备出色的电气性能、稳定的可靠性以及广泛的适配性，为电源供应、工业控制系统、测量仪器、背光逆变器、医疗设备及精密仪器等领域提供了可靠的电阻解决方案。

二、核心特性

1. 高压适配能力：采用特殊材料与专属设计，可从容应对高工作电压环境，TYPE-1 类型最大工作电压适配场景需求，TYPE-2 类型最大工作电压高达 3000V DC，最大过载电压可达 4000V DC，充分满足高压应用场景的严苛要求。
2. 标准合规保障：符合 IEC62368 标准，在 75K~27MΩ 电阻范围内展现出稳定的性能表现，为产品在各类合规场景中的应用提供了有力支撑。
3. 优异电气性能：额定功率为 1.0W（70℃环境下），电阻值范围覆盖 47Ω~30MΩ，T.C.R（温度系数）低至 ±100ppm/℃（特定电阻区间），确保在不同温度环境下都能保持精准的电阻性能，减少温度变化对电路工作的影响。
4. 可靠结构设计：采用先进的厚膜工艺制造，产品尺寸标准化（长度 6.30±0.20mm、宽度 3.20±0.15mm、高度 0.55±0.10mm），电极设计合理（l1 和 l2 均为 0.60±0.20mm），具备良好的机械稳定性与焊接兼容性。

三、关键电气参数

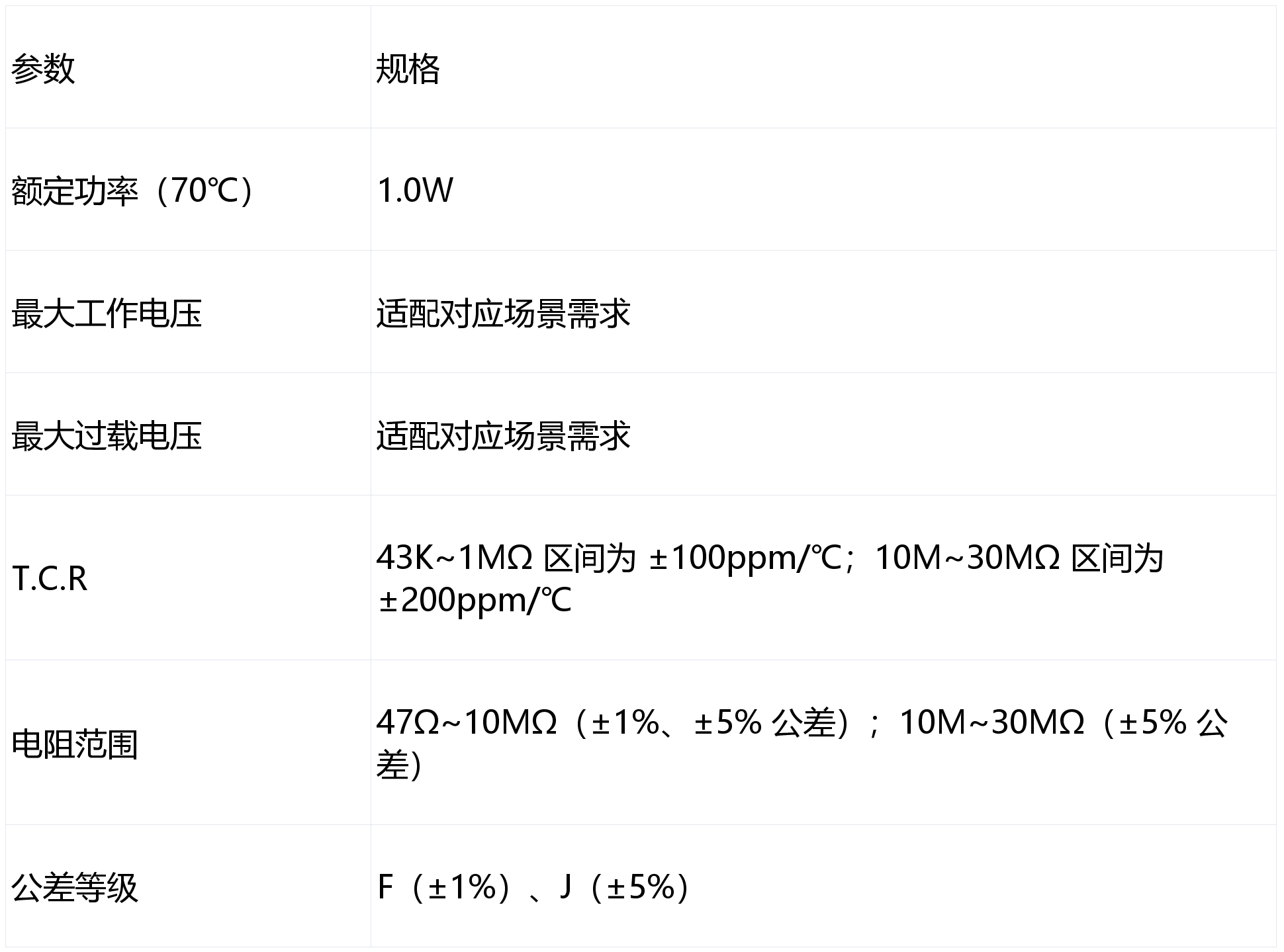

（一）TYPE-1

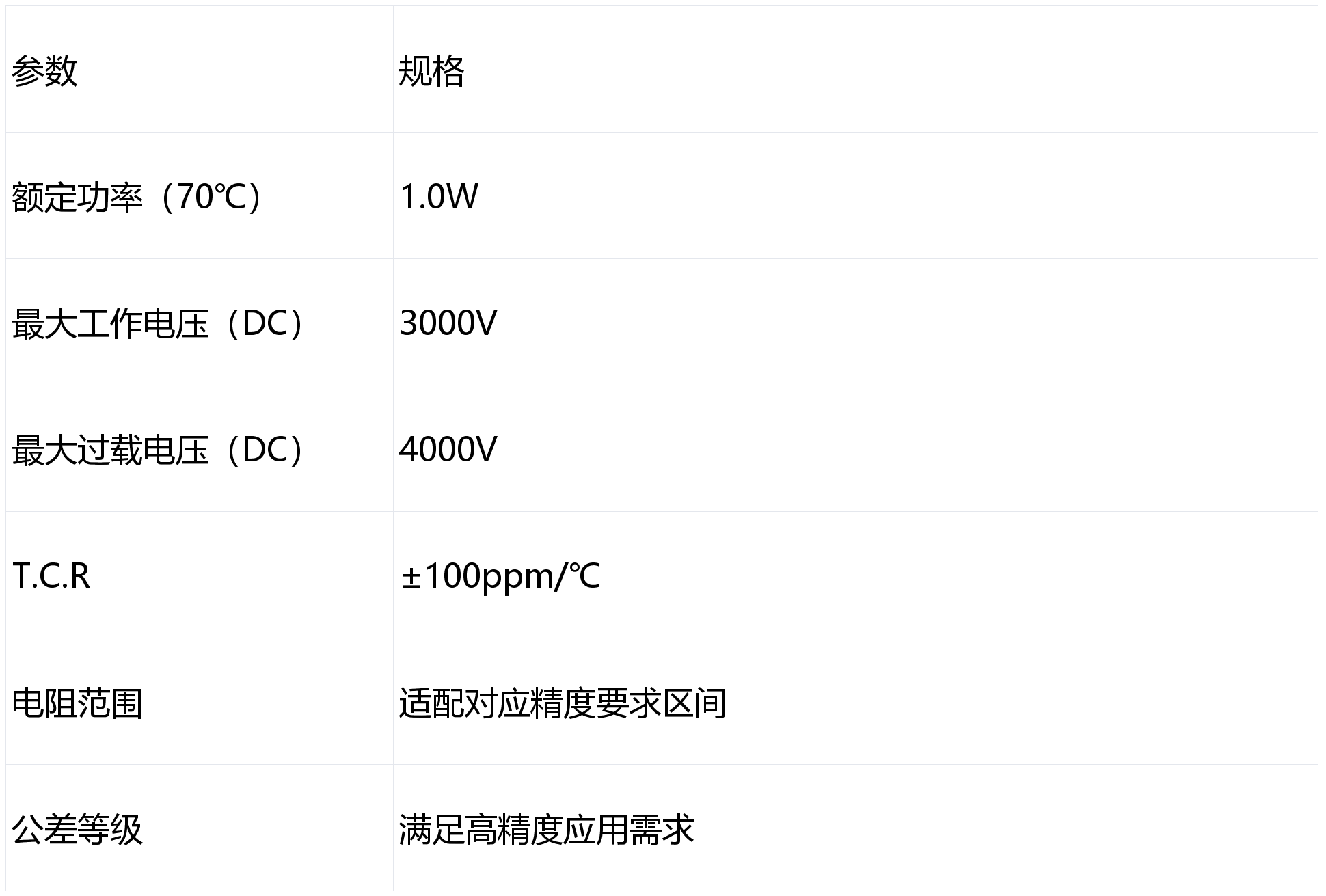

（二）TYPE-2

四、机械与封装参数

1. 外形尺寸（单位：mm）：长度（L）6.30±0.20、宽度（W）3.20±0.15、高度（H）0.55±0.10、电极长度（l1/l2）0.60±0.20（TYPE-1）；TYPE-2 外形尺寸与 TYPE-1 一致，电极长度（l1）0.40±0.20、（l2）0.60±0.20。
2. 推荐焊盘设计（单位：mm）：A=4.80、B=8.20、C=3.65，优化的焊盘设计确保焊接牢固性与电气连接稳定性。
3. 包装方式：采用压纹带（Embossed Taping）包装，7 英寸卷轴每卷 4000PCS，13 英寸卷轴适配对应包装规格，包装尺寸精准（A=2.0±0.5mm、B=13.5±1.0mm 等），便于自动化贴片生产。
4. 存储条件：在环境温度 25±5℃、湿度 60±20% 的条件下，保质期为自交货日期起一年，确保产品存储期间性能稳定。

五、可靠性测试保障

天二贴片电阻HR2512 系列电阻经过多项严苛的可靠性测试，确保在各类复杂工况下稳定运行：

1. 温度系数测试：遵循 JIS-C-5201-1 4.8 及 IEC-60115-1 4.8 标准，在 - 55℃、25℃、155℃环境下测试，T.C.R 符合规格要求。
2. 短时过载测试：施加 2.5 倍额定工作电压或最大过载电压（取较小值），持续 5 秒，电阻变化率 TYPE-1≤±1%（特定公差等级）、TYPE-2≤±2.0%。
3. 耐焊接热测试：260±5℃环境下持续 10 秒，电阻变化率 TYPE-1≤±1%、TYPE-2≤±1.0%。
4. 温度循环测试：-55℃至 155℃循环 5 次，电阻变化率满足严苛标准。
5. 湿热负载测试：40±2℃、90~95% 相对湿度环境下，施加额定工作电压，持续 1000 小时（1.5 小时通电 / 0.5 小时断电循环），电阻变化率 TYPE-1≤±1%、TYPE-2≤±3.0%。
6. 负载寿命测试：70±2℃环境下，施加额定工作电压，持续 1000 小时（1.5 小时通电 / 0.5 小时断电循环），电阻变化率符合高标准要求。

六、应用场景

天二贴片电阻HR2512 系列厚膜高压片式电阻凭借其卓越的高压性能、精准的电阻精度和稳定的可靠性，广泛应用于以下领域：

1. 电源供应设备：包括开关电源、高压电源模块等，为电源电路提供稳定的电阻调节与分压功能。
2. 工业控制系统：适配工业自动化控制、PLC 设备、变频器等，保障控制系统在复杂工业环境下的精准信号传输与控制。
3. 测量仪器：如高压测试仪、精密万用表等，为仪器提供高精度的电阻元件，确保测量数据的准确性。
4. 背光逆变器：适用于液晶显示设备的背光逆变器电路，满足高压驱动需求。
5. 医疗与精密设备：包括医疗诊断仪器、精密电子设备等，符合设备对可靠性与稳定性的严苛要求。

厚膜高压贴片电阻

七、总结

天二贴片电阻HR2512 系列厚膜高压片式电阻以其出色的高压适配能力、稳定的电气性能、严苛的可靠性保障和广泛的应用适配性，成为高压场景下电子设备的理想选择。无论是工业控制、电源供应，还是医疗设备、精密仪器领域，该系列电阻都能凭借其优质的性能与可靠的品质，为设备的稳定运行提供坚实支撑。EVER OHMS 始终致力于为客户提供高品质的电子元件解决方案，HR2512 系列电阻的推出，进一步丰富了高压电阻产品矩阵，将持续为各行业的技术创新与产品升级赋能。
