在电子电路设计领域，光耦作为一个关键器件，默默地守护着电路的安全与稳定。光耦是如何工作的？光耦又有哪些不同的类型？今天，我们就来全面解析光耦的世界，让你彻底掌握这一重要元器件。

东莞市洲创实业有限公司自2010年成立以来，已发展成为集LED灯珠、数码管、光耦、光电开关、接近传感器等LED光电器件生产、销售、服务于一体的综合性国家高新技术企业。公司占地5000平米，拥有全自动生产线和精密检测设备，专注于高可靠性、高性能的光电元器件。通过与台湾亿光、光宝、旺泓，韩国三星，日本日亚，以及欧司朗、科锐等知名品牌合作，洲创实业确保了产品线的丰富性和品质卓越性。

一、什么是光耦？它的工作原理是什么？

光耦，全称光电耦合器（optical coupler），亦称光电隔离器，是一种以光为媒介来传输电信号的器件。

光耦通常由两部分组成：发光源（通常是红外发光二极管LED）和受光器（如光敏二极管、光敏三极管等）。这两部分被封装在同一管壳内，但彼此间用透明绝缘体隔离。

光耦的基本工作原理是：当输入端加电信号时，发光源（LED）发出光线，受光器接收到光线后产生光电流，从输出端流出，从而实现了 “电—光—电”转换。这个过程使得输入和输出端之间实现了电气隔离，却能传输信号。

二、光耦的主要技术参数

了解光耦的技术参数对正确选型至关重要，主要参数包括：

输入特性参数（基于内部发光二极管）：

• 正向工作电压（Vf）
• 反向电压（Vr）
• 正向工作电流（If）

输出特性参数（基于内部光敏三极管）：

• 集电极电流（Ic）
• 集电极-发射极电压（Vceo）

传输特性参数：

• 电流传输比（CTR）：输出电流与输入电流的百分比，是光耦的重要参数
• 上升时间（Tr）和下降时间（Tf）

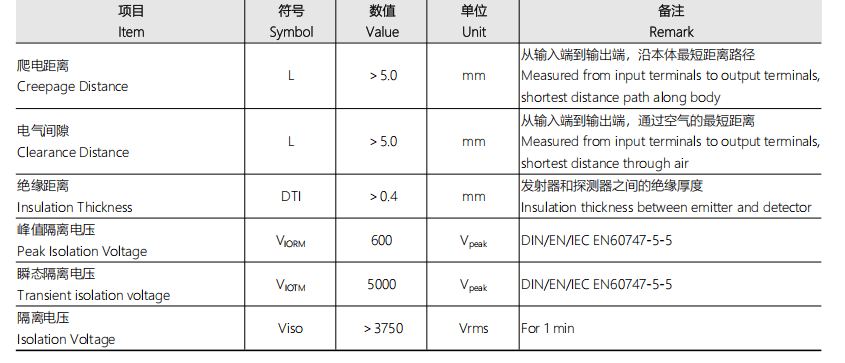

隔离特性参数：

• 入出间隔离电压（Vio）
• 入出间隔离电容（Cio）
• 入出间隔离电阻（Rio）

洲创实业提供的全系列光耦产品，如PC817系列根据不同后缀分为多个CTR等级：PC817A（CTR范围80%-160%）、PC817B（130%-260%）、PC817C（200%-400%）和PC817D（300%-600%），满足不同应用场景的需求。

三、光耦的详细分类

光耦的种类繁多，型号超过上千种，可根据不同方式分类：

1. 按输出形式分类

这是最常见的分类方式，决定了光耦的基本工作原理和应用场景：

• 光敏器件输出型：包括光敏二极管输出型、光敏三极管输出型、光电池输出型、光可控硅输出型等
• NPN三极管输出型：包括交流输入型、直流输入型、互补输出型等
• 达林顿三极管输出型：具有更高的灵敏度，但速度相对较慢
• 逻辑门电路输出型：包括门电路输出型、施密特触发输出型、三态门电路输出型等
• 低导通输出型：输出低电平毫伏数量级
• 光开关输出型：导通电阻小于10Ω
• 功率输出型：如IGBT/MOSFET等输出，用于驱动大功率负载

洲创实业提供全面的光耦产品系列，包括晶体管光耦、高速光耦和达林顿光耦等，覆盖消费级、工业级和车规级应用。具体型号包括1018、1019光耦、6N137高速光耦、PC817系列等，满足不同应用需求。

2. 按传输信号类型分类

• 非线性光耦：电流传输特性曲线是非线性的，适合于开关信号的传输，不适合传输模拟量。常用的4N系列光耦属于此类
• 线性光耦：电流传输特性曲线接近直线，小信号时性能较好，能以线性特性进行隔离控制。如PC817A-C系列

3. 按速度分类

• 低速光电耦合器：如光敏三极管、光电池等输出型，响应时间一般在微秒级
• 高速光电耦合器：如光敏二极管带信号处理电路或光敏集成电路输出型，响应时间可达纳秒级

4. 按隔离特性分类

• 普通隔离光电耦合器：一般光学胶灌封低于5000V，空封低于2000V
• 高压隔离光电耦合器：耐压可达10kV，20kV，30kV等

5. 按通道数量分类

• 单通道光电耦合器：最常见的类型，包含一个发光源和一个受光器
• 双通道光电耦合器：包含两个独立的光耦通道
• 多通道光电耦合器：包含多个通道，适用于复杂系统

6. 按封装形式分类

• 双列直插型：传统封装，适合手工焊接
• 贴片封装型：适合自动化生产，节省PCB空间
• 同轴型、TO封装型、扁平封装型等：满足不同应用场景的需求

四、光耦的选择指南

正确选择光耦是保证电路性能的关键，以下是选型的基本原则：

电流传输比（CTR）的选择：线性光耦合器的CTR允许范围是50%～200%。CTR太小，光耦中的LED需要较大的工作电流；CTR太大，电路稳定性可能变差。

线性光耦与非线性光耦的选择：

• 传输模拟信号或用于开关电源反馈电路时，应选择线性光耦
• 传输数字开关信号时，可选择非线性光耦，如4N25、4N35等

速度要求：根据信号频率选择响应速度合适的光耦。高速应用应选择光敏二极管型或集成型光耦。

隔离电压要求：根据工作电压和安全性要求，选择足够隔离电压的光耦。

洲创实业凭借15年的行业经验，为客户提供专业的光耦选型指导和技术支持。公司提供的全系列光耦产品均通过严格的品质控制，确保在不同应用场景下的可靠性和性能。对于成本敏感的应用，洲创还提供国产光耦替代进口光耦的解决方案，保障客户产线的连续性。

五、光耦的应用场景

光耦广泛应用于多个领域，发挥着重要作用：

• 工业控制：在PLC、电机控制等场景中提供信号隔离和电平转换
• 电源管理：在开关电源中构成反馈电路，实现精密稳压。洲创实业的光耦在快充技术中发挥四大关键作用：电气隔离、信号传递与反馈控制、EMI抑制和智能充电管理
• 通信设备：在长线传输中作为终端隔离元件，大幅提高信噪比
• 医疗电子：为医疗设备提供安全隔离，保护患者和操作人员
• 仪器仪表：实现信号隔离和级间耦合，提高测量精度
• 家用电器：洲创的可控硅光耦在家用电器中应用广泛，如电饭煲功率精确控制、电磁炉加热功率快速调节、冰箱空调稳定运行等

光耦作为电子电路中的关键隔离器件，其种类繁多，特性各异。正确理解和选择光耦，对于设计高性能、高可靠性的电子系统至关重要。随着技术的发展，光耦正朝着更高速度、更高隔离电压和更小封装的方向发展，以满足日益复杂的应用需求。

洲创实业凭借15年的行业经验和技术创新，持续投入研发，为客户提供国产光耦替代进口光耦以及定制化解决方案。公司服务于倍思、蓝禾、小米等知名客户，积累了丰富的市场资源。

希望本文能帮助您全面了解光耦的世界，在实际项目中做出更合适的选择！
