前言

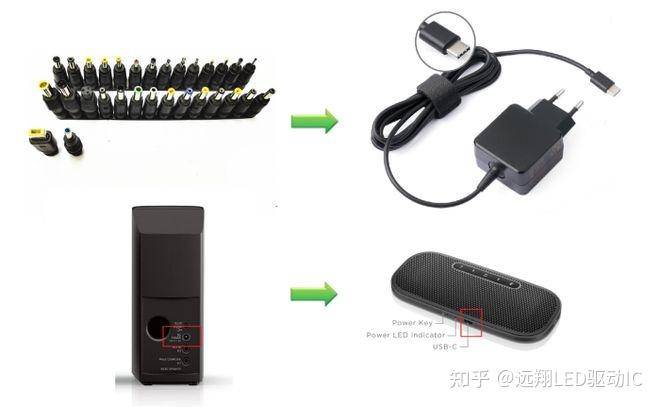

相信各位也都发现了，现在在家中、在市场中，很多新型的电子设备如无线充电器、无人机、物联网设备、智能扬声器、电动工具、智能家居、小家电等都采用了USB-C作为主要接口，而在以前，甚至是早几年前，在USB-C接口还没普及的时候，市面上的电子设备通常采用的都是传统桶连接器或USB micro-B电源连接器。

这些接口非常的繁杂，往往不同的设备就有不同的接口，彼此之间并不兼容，这对消费者来说造成了很大的不便，对于制造商来说，也会增加生产成本，不利于市场发展。随着USB-C的流行，将这些电子设备接口换成USB-C，不仅可以具备更高效的传输能力、更丰富的可拓展性以及更强的供电能力，还迎合市场趋势，可以更好地售卖出去，生产成本也会大大降低。

又随着PD协议的逐渐普及，已经有越来越多的产品开始使用Type-C的接口，增加对PD协议的兼容，例如Type-C接口的手机，支持快充的移动电源，还有各种小家电等产品。因为Type-C支持正反插，而且还支持最大100W的充电功率，所以渐渐取代了microUSB的地位。

而为了使电子设备通过USB-C接口实现高效的电力和数据传输，就必须在设备内部集成符合USB PD标准的握手协议芯片。

什么是USB PD握手协议芯片？

PD握手协议芯片，USB PD受电端芯片，PD Sink，也叫PD诱骗芯片。这是受电端的一种PD协议芯片，它内置了PD通讯模块，通过与供电端（如PD充电器）的PD协议芯片握手通信，可以申请出需要的电压给产品供电。主要功能是协商电压和电流，以确保安全、快速和高效的充电。

例如，产品上需要哪一种电压，可以通过设定PD诱骗芯片的外围电路，上电后，它会自动触发充电器的快充协议（我们通常叫诱骗快充电压）。

ECP5702芯片概述：

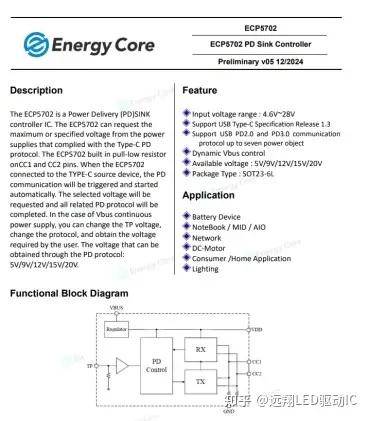

ECP5702是能芯科技发布的PD协议芯片。ECP5702可以从符合TYPE-C PD协议的电源适配器电源请求最大或指定的电压。

备注：ECP5702可以不断开即可调整TP引脚电压改变适配器输出电压。

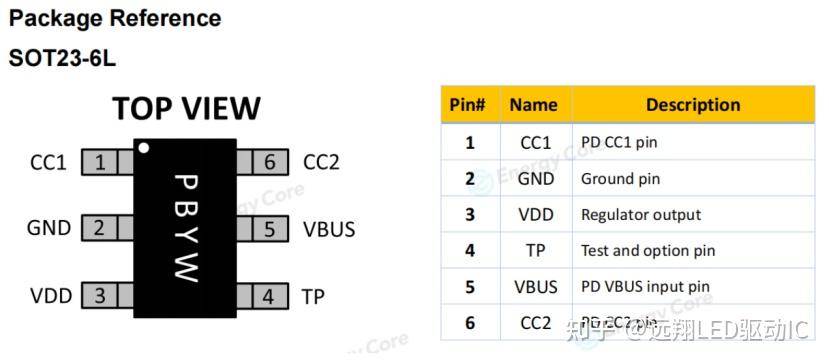

当ECP5702连接到TYPE-C电源设备时，PD通信将被触发并自动启动。将要求提供选定的电压，并完成所有相关的PD协议；芯片VBUS、CC1、CC2引脚耐压达28V，无需通过其他电路进行降压供电。

该芯片支持PD 3.0/2.0快充协议，支持从手机充电器/车充等电源上取电给产品供电。支持最大功率100W给设备安全快速供电。
