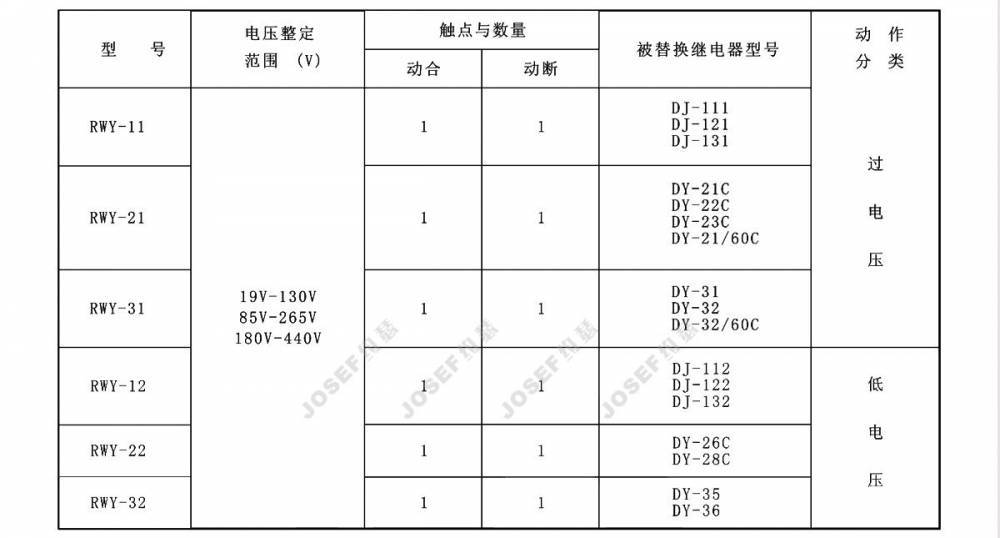

RWY系列无辅源电压继电器系列型号

RWY-11型无辅源电压继电器；

RWY-12型无辅源电压继电器；

RWY-13型无辅源电压继电器；

RWY-14型无辅源电压继电器；

RWY-21型无辅源电压继电器；

RWY-22型无辅源电压继电器；

RWY-23型无辅源电压继电器；

RWY-24型无辅源电压继电器；

RWY-31型无辅源电压继电器；

RWY-32型无辅源电压继电器；

RWY-33型无辅源电压继电器；

RWY-34型无辅源电压继电器；

RWY-35型无辅源电压继电器；

RWY-36型无辅源电压继电器；

RWY-37型无辅源电压继电器；

RWY-38型无辅源电压继电器；

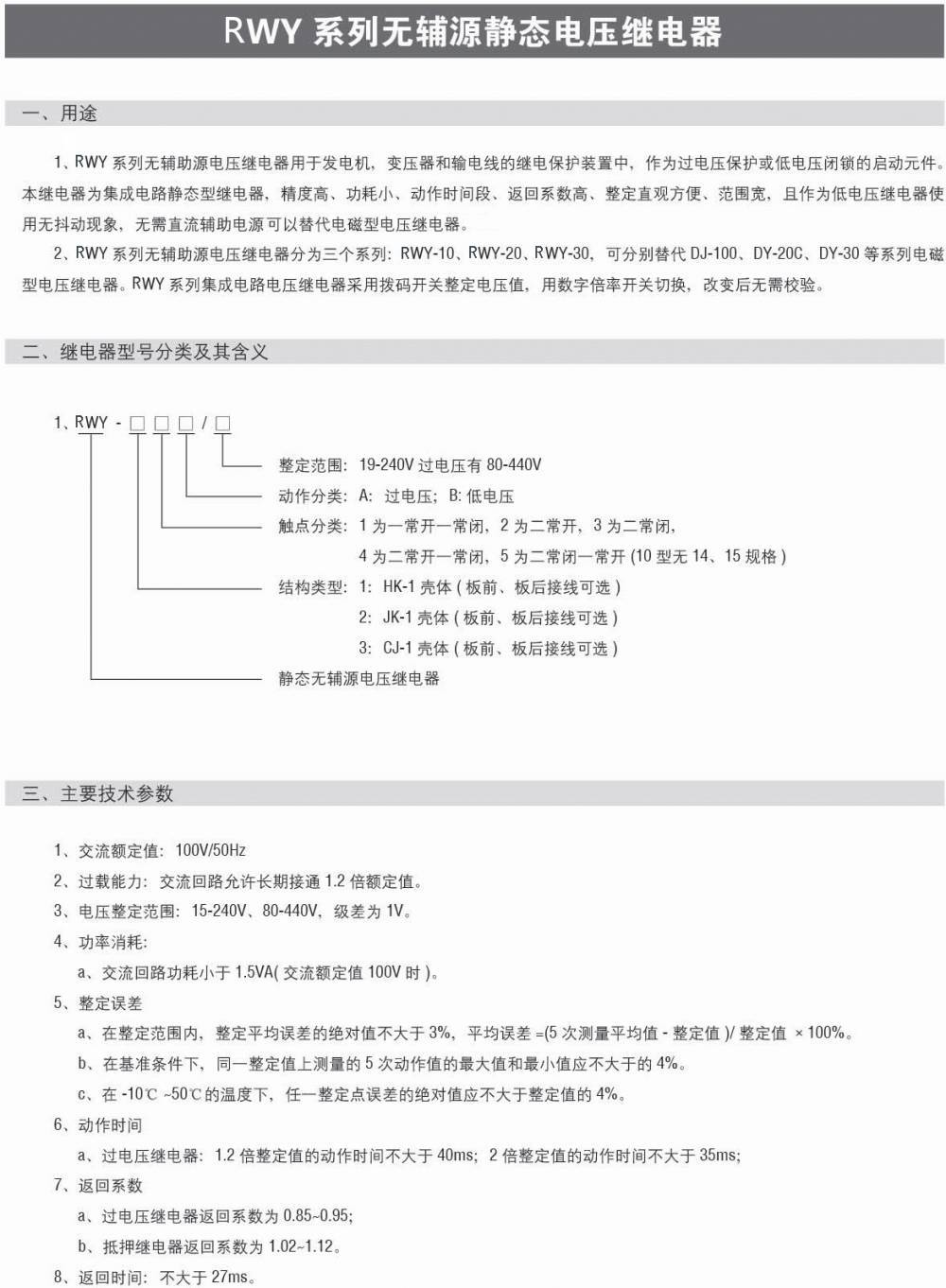

一、产品概述

RWY-33电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。该继电器采用集成电路型设计，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。同时，作为低电压继电器使用时无抖动现象，且无需直流辅助电源，是替代电磁型电压继电器的理想产品。

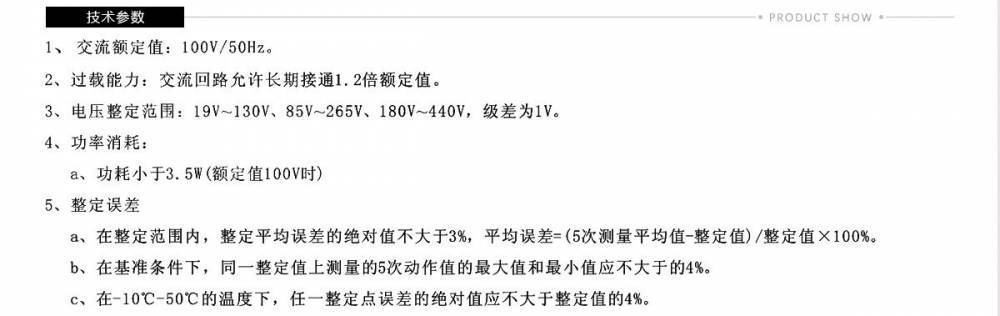

二、技术参数

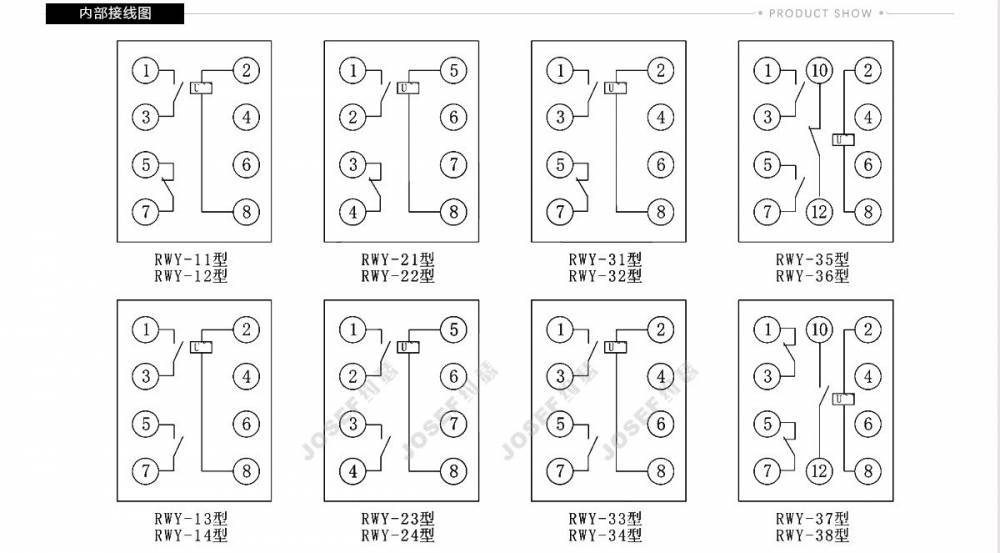

触点形式：RWY-33电压继电器具有多种触点形式，包括1开1闭、2常开等，可根据具体需求进行选择。

整定范围：电压整定范围通常为19V~440V，极差为1V。这意味着用户可以根据实际需要，在这个范围内精确设定继电器的动作电压。

返回系数：过电压返回系数一般在0.850.95之间，低电压返回系数在1.021.12之间。返回系数是衡量继电器动作和返回灵敏度的重要指标。

功耗：在额定值下，RWY-33电压继电器的功耗较小，通常小于35W（在额定值100V时）。

整定误差：在整定范围内，整定平均误差的值不大于3%。同时，在基准条件下，同一整定值上测量的5次动作值的值和最小值之差应不大于整定值的4%。此外，在-10℃~50℃的温度下，任一整定误差的值应不大于整定值的4%。

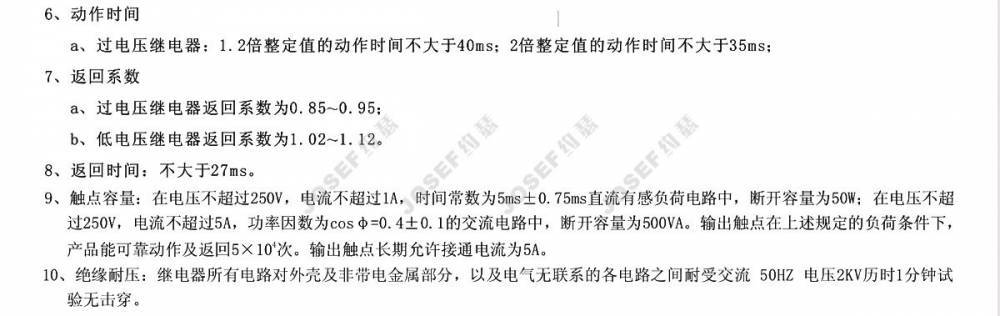

动作时间：过电压继电器在1.2倍整定值的动作时间不大于40ms，2倍整定值的动作时间不大于35ms（具体动作时间可能因型号和整定值而异）。

三、安装与接线

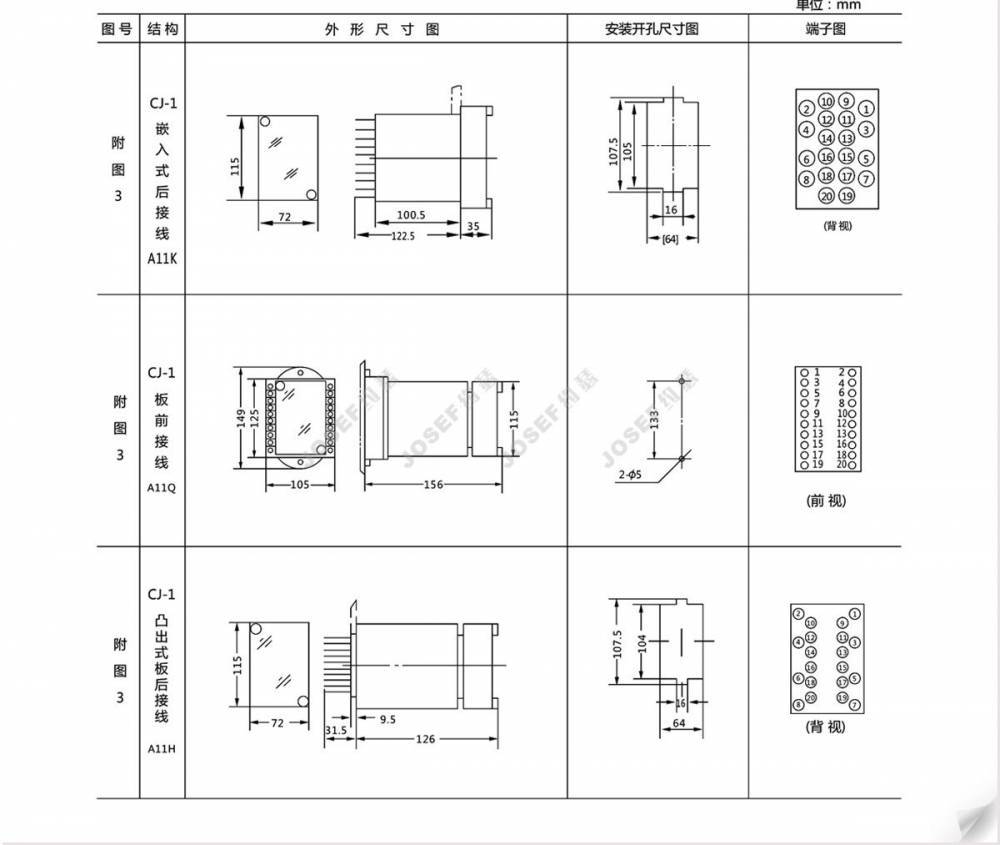

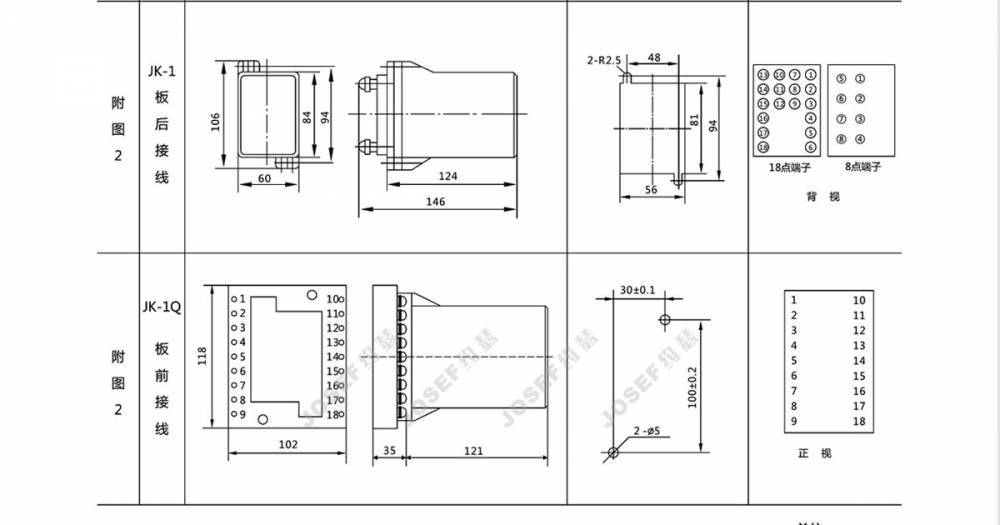

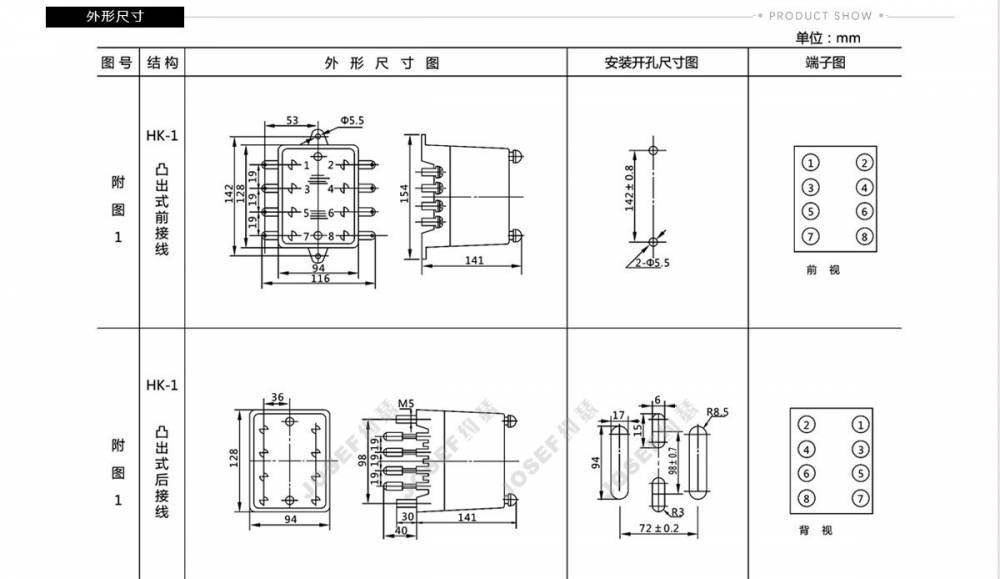

RWY-33电压继电器的安装结构通常采用凸出式固定、凸出式插拔或嵌入式插拔等方式，接线方式则有凸出式前接线、凸出式后接线、板前/板后接线等。用户可以根据实际需求和安装环境选择合适的安装和接线方式。

四、使用与维护

在使用RWY-33电压继电器前，必须仔细阅读产品说明书，了解继电器的性能特点、技术参数和使用方法。

继电器应安装在干燥、通风、无腐蚀性气体的环境中，并确保其接线端子的连接牢固可靠。

定期对继电器进行检查和维护，包括清洁触点、检查接线是否松动等。

如发现继电器存在异常或故障，应及时停止使用，并联系专业人员进行维修或更换。

五、应用领域

RWY-33电压继电器广泛应用于电力系统中的发电机、变压器、输电线路等设备的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。同时，它还可用于其他需要精确控制电压的场合，如工业自动化、轨道交通等领域。

综上所述，RWY-33电压继电器具有高精度、高可靠性、整定方便等特点，是电力系统中不可或缺的继电保护设备之一。
