今天，安全生产文库给大家介绍一款超实用的《电路的组成及其基本分析方法》培训课件。

该课件聚焦电工领域核心知识，系统讲解电路相关基础理论、元器件特性及分析计算方法，适合电力工程、电气自动化、家电维修等行业，可供电工新手、相关专业学生、职场技术人员培训学习使用。

一、培训课件概述

（一）课件定位：以电工基础知识为核心，兼顾理论性与实用性，是电路分析入门的优质培训资料。

（二）核心目标：帮助学习者掌握电路组成、关键物理量、元器件识别及基本分析方法，为实际应用奠定基础。

（三）内容特点：结构清晰、逻辑严谨，结合图表、实例辅助讲解，降低学习难度，便于理解记忆。

二、培训课件具体内容

（一）电路基础认知

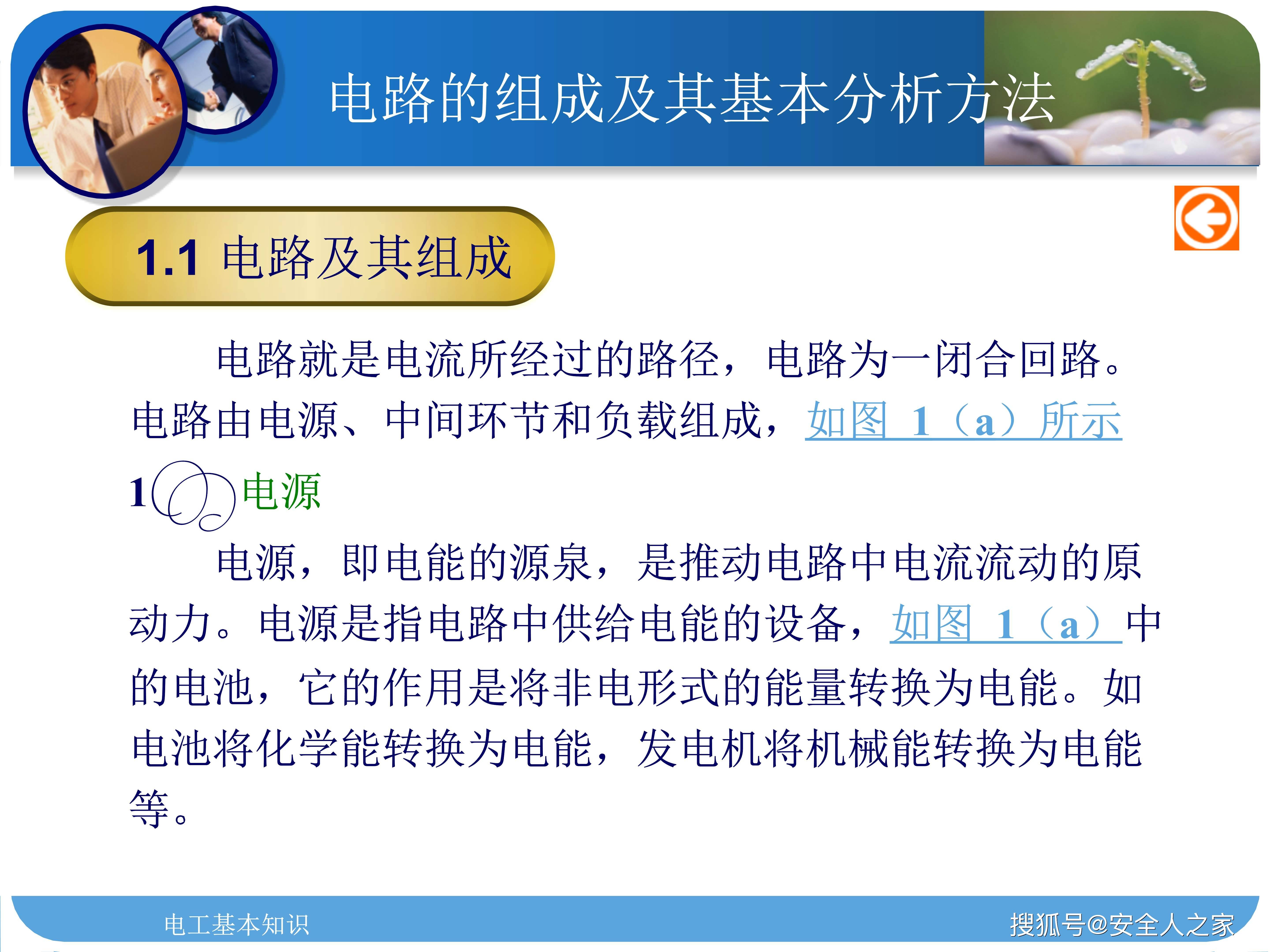

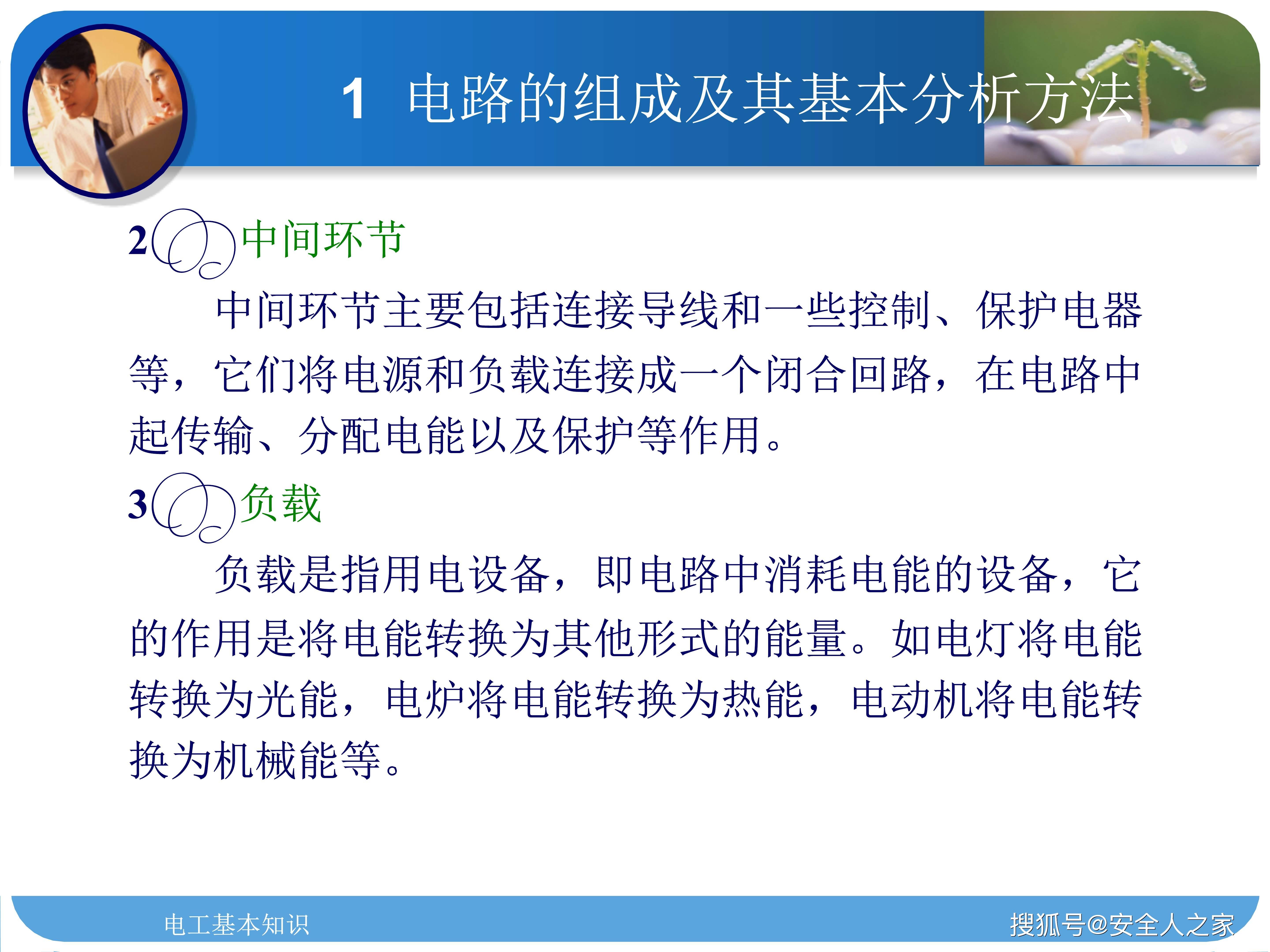

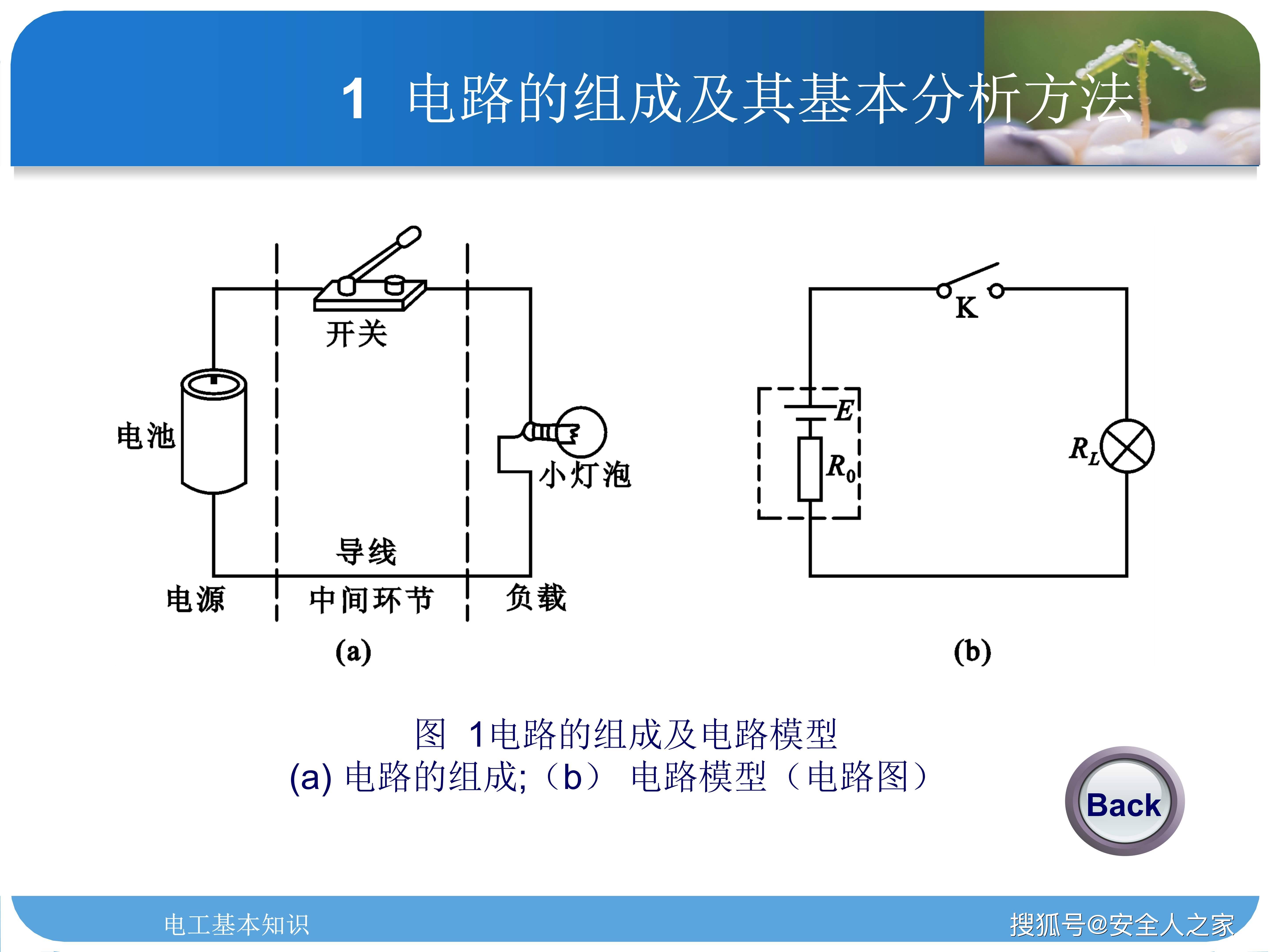

1. 电路的组成：明确电路是电流的闭合路径，由电源（电能供给设备，如电池、发电机）、中间环节（导线、开关等控制保护电器）、负载（用电设备，如电灯、电动机）三部分构成。
2. 电路模型：将实际器件抽象为理想化模型，用规定图形符号绘制电路图，简化电路分析（如电池用电动势E和内电阻R₀表示）。

（二）核心物理量及相关概念

1. 电位：电场中某点的电位能，指定参考点（通常为大地）电位为零，单位为伏特（V）。
2. 电压：两点间电位差，UAB=VA-VB，单位为伏特，公式为UAB=WAB/Q。
3. 电动势：电源内部非电场力移动正电荷的做功能力，E=A/Q，单位为伏特，分为直流和交流两类。
4. 电能：电做功的能力，单位为千瓦时（kW·h） 或焦耳（J），换算关系1kW·h=3.6×10⁶J，公式为W=U·I·t。

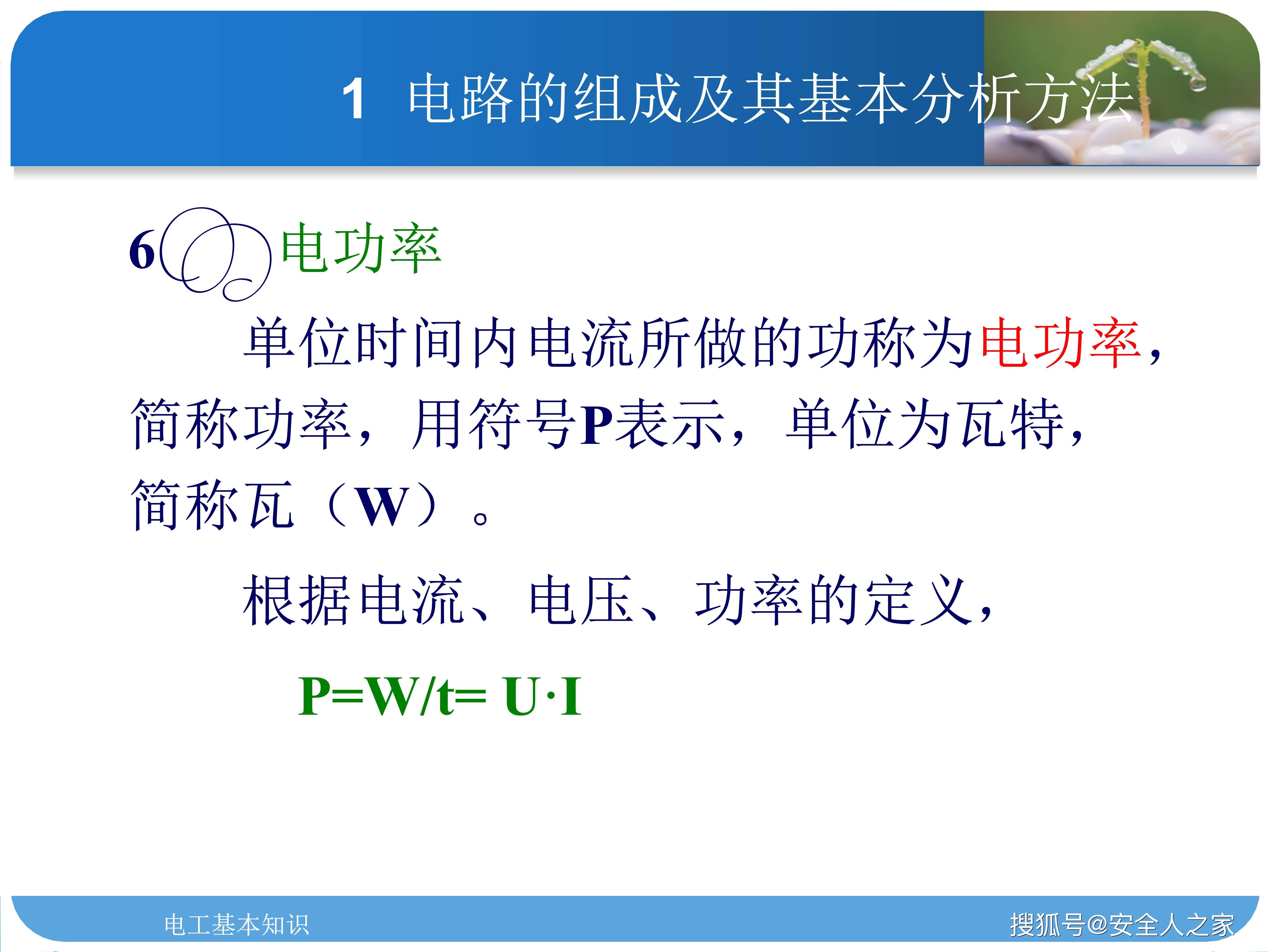

5. 电功率：单位时间内电流做功，P=W/t=U·I，单位为瓦特（W）。

（三）关键元器件详解

1. 电阻

• 定义：物质对电流的阻碍作用，用R表示，单位为欧姆（Ω），分为导体（低电阻）和绝缘体（高电阻）。

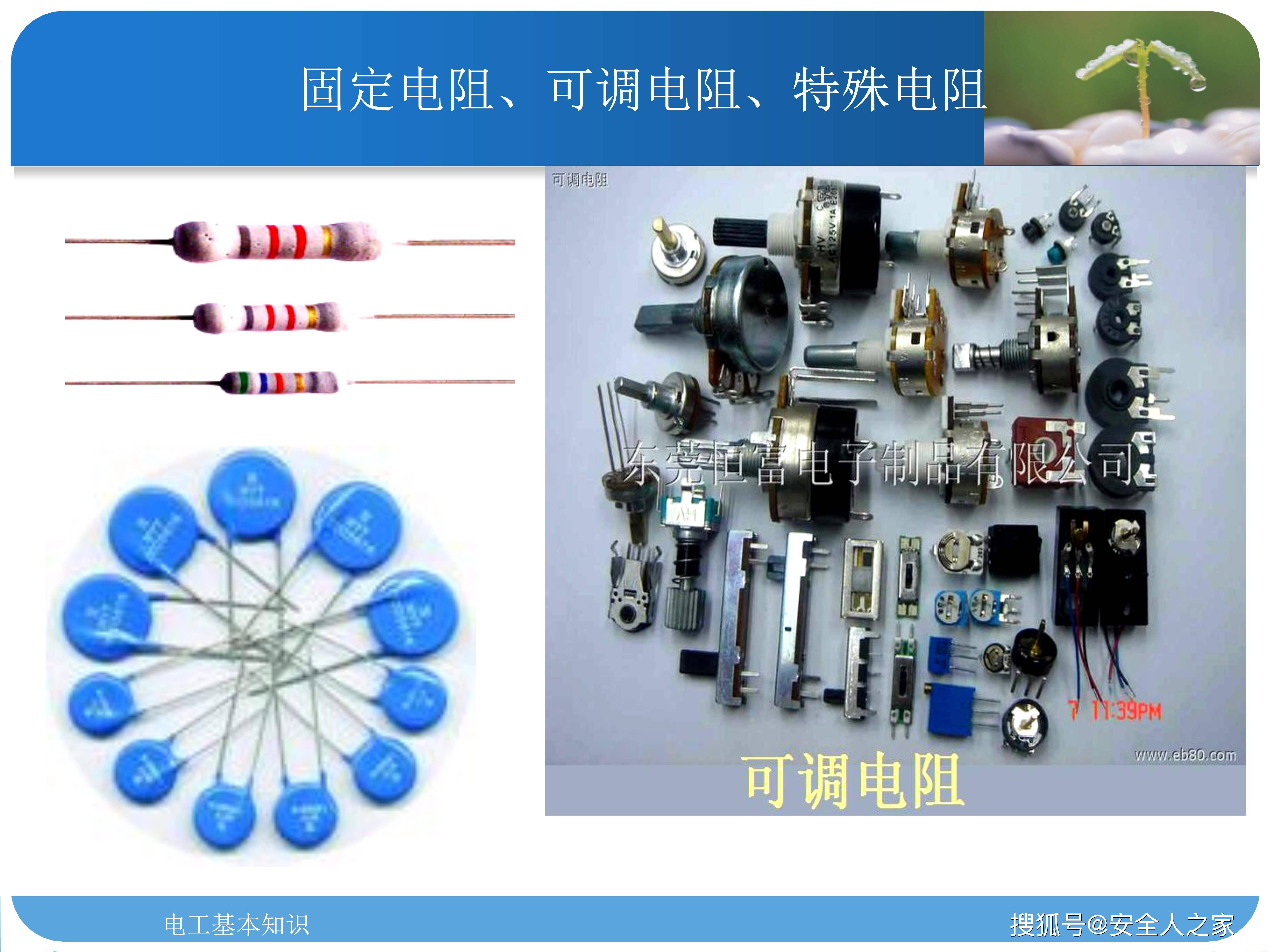

• 分类：按阻值特性（固定、可调、特种电阻）、制造材料（碳膜、金属膜等）、安装方式（插件、贴片）、功能（负载、采样等）划分。
• 色环识别：四色环电阻中，第一、二环为阻值前两位，第三环为10的幂，第四环为误差（如黄橙红金对应1.5KΩ±5%）。

1. 电容器

• 定义：容纳电荷的器件，用C表示，广泛应用于隔直、滤波、调谐等场景。
• 分类：按结构（固定、可变、微调）、电解质（有机、无机、电解等）、用途（高频旁路、滤波等）划分。
• 型号与容量标示：型号由名称（C）、材料、分类、序号组成；容量通过直标法、文字符号法、色标法、数学计数法标示（如272表示2700pf）。

（四）电路基本定律

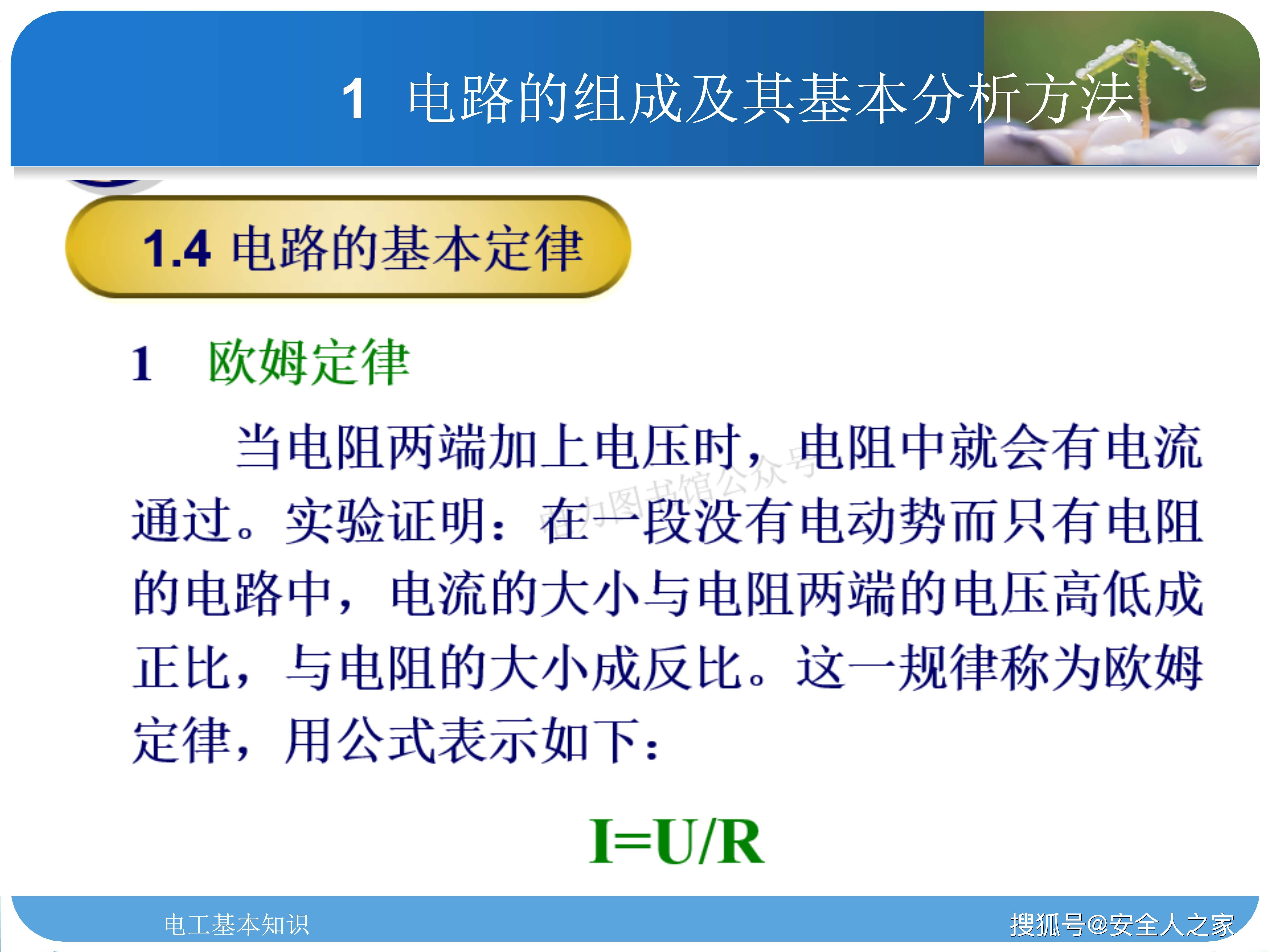

1. 欧姆定律：电阻电路中，电流I与电阻两端电压U成正比，与电阻R成反比，公式为I=U/R。
2. 克希荷夫定律

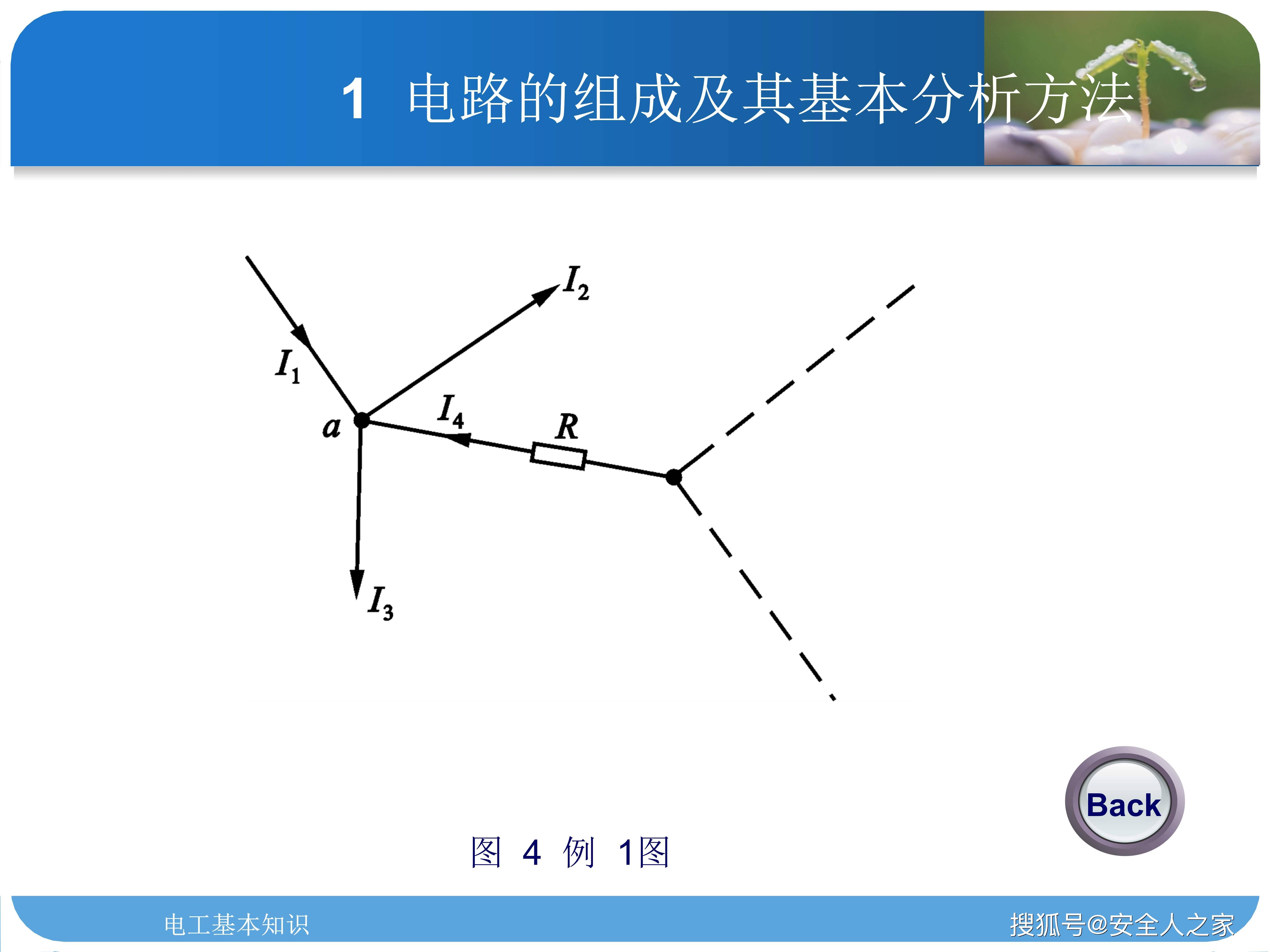

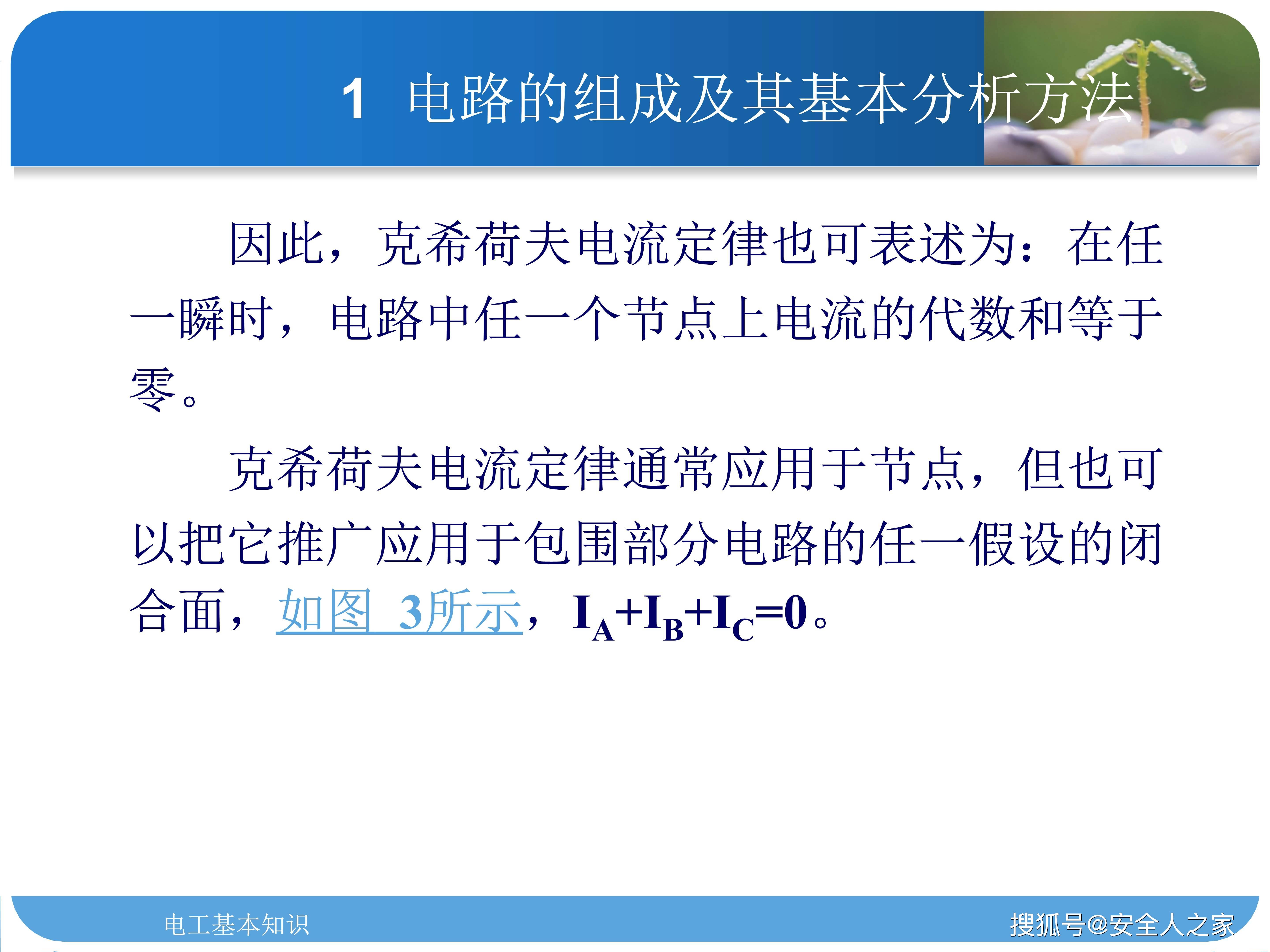

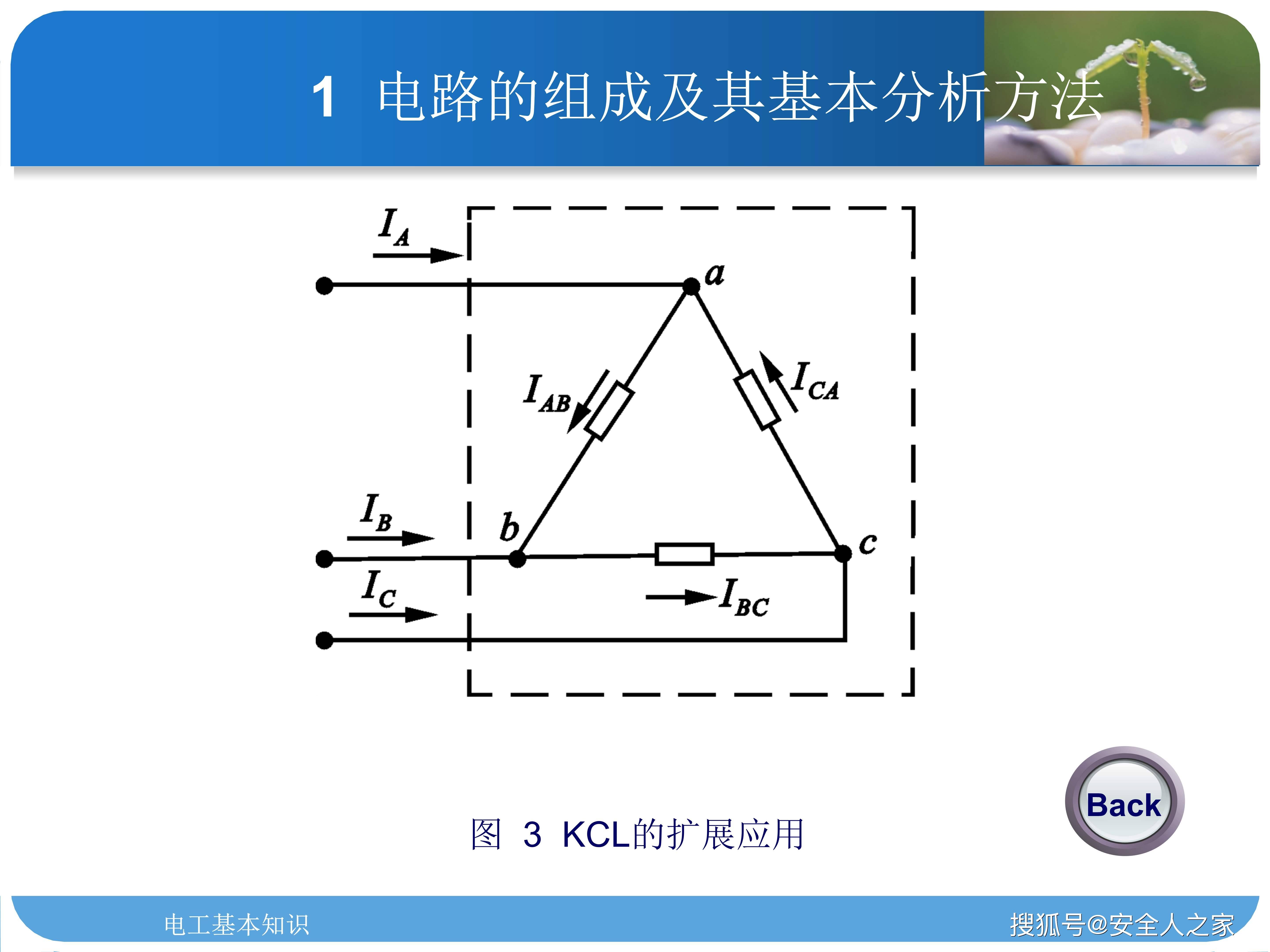

• 电流定律（KCL）：任一节点流入电流之和等于流出电流之和，∑I入=∑I出或∑I=0，可扩展应用于假设闭合面。

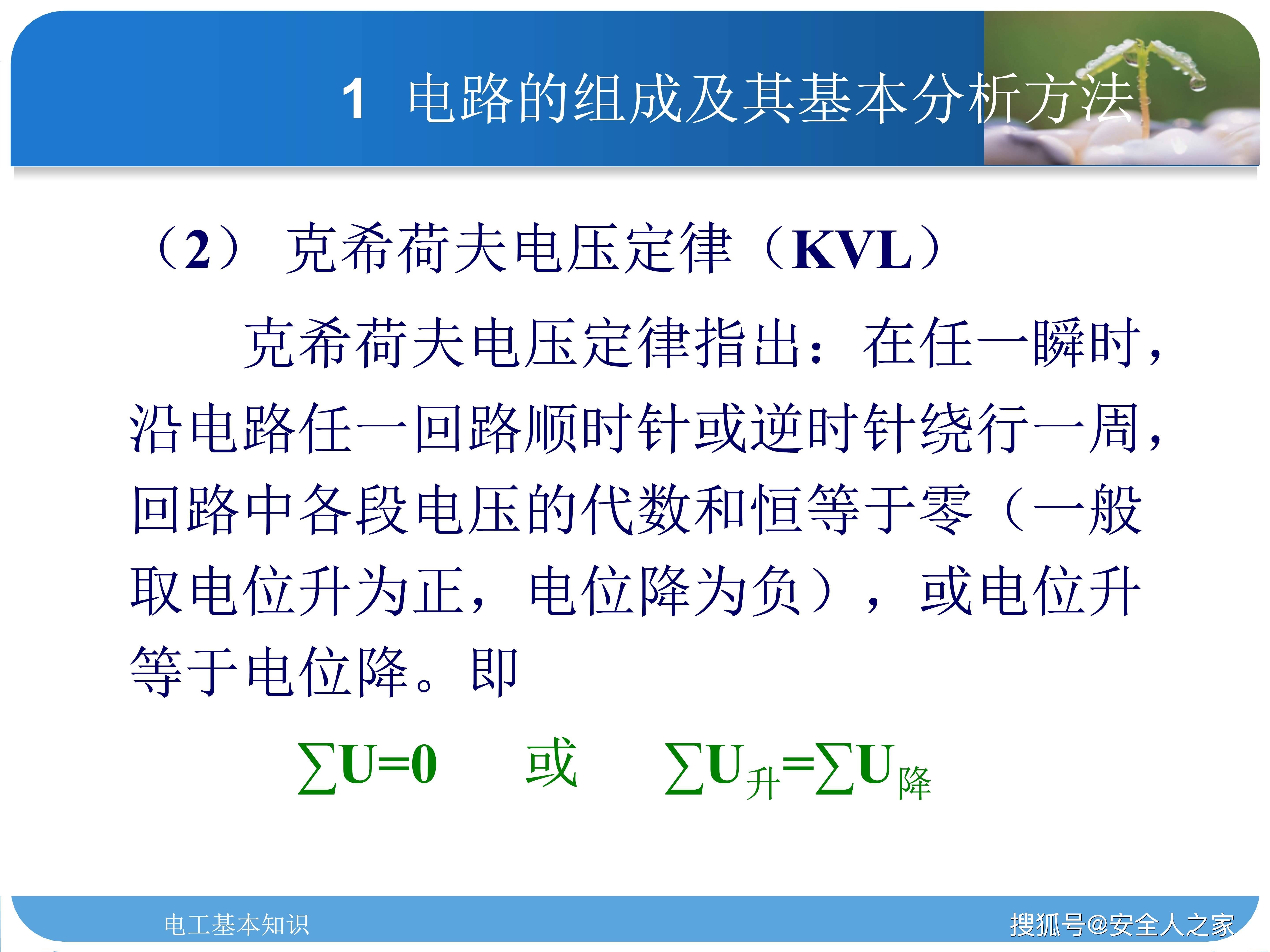

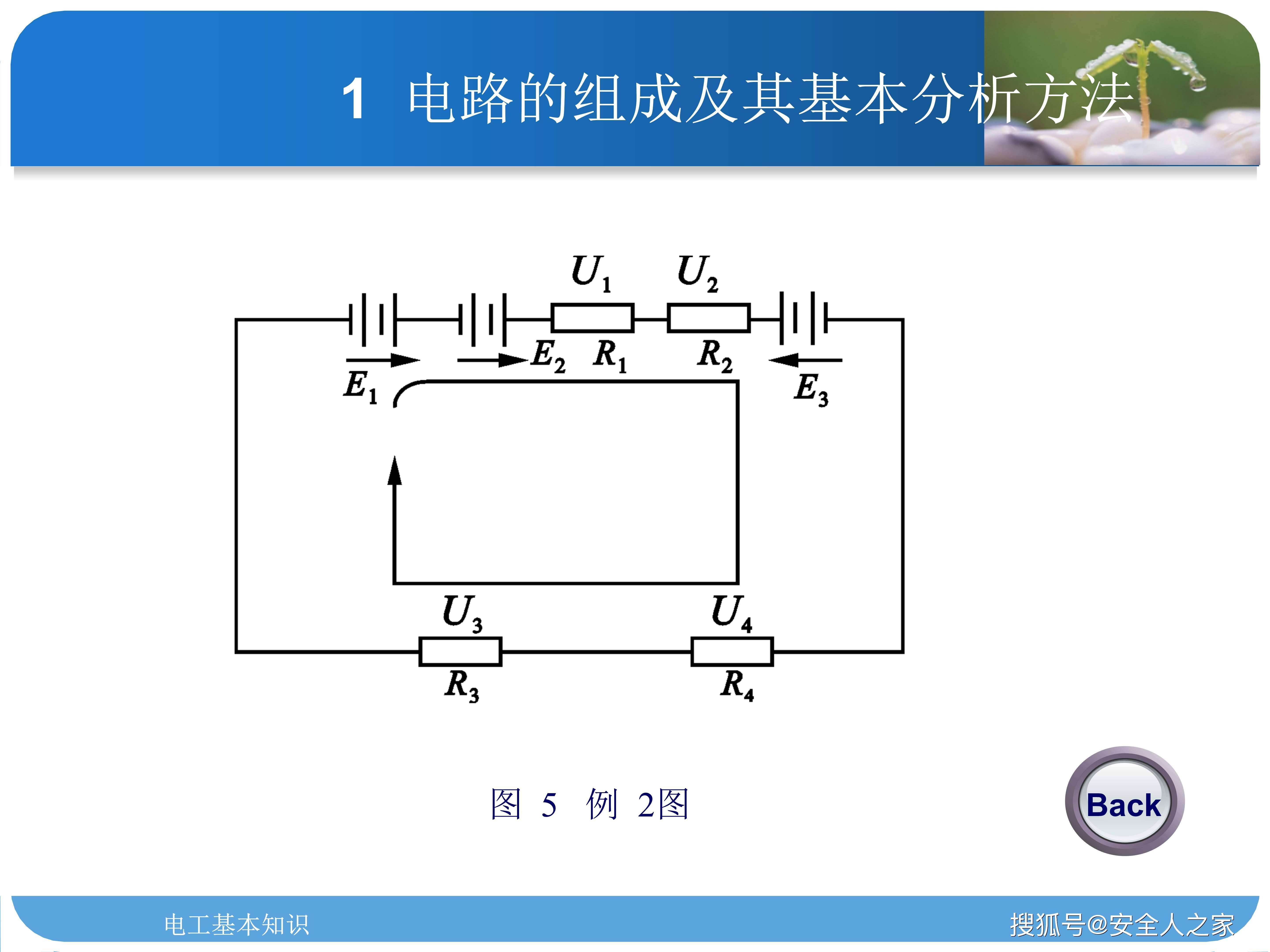

• 电压定律（KVL）：任一回路绕行一周，各段电压代数和为零，∑U=0或∑U升=∑U降，结合实例讲解方程建立与求解。

（五）电路分析计算方法

1. 电阻串并联

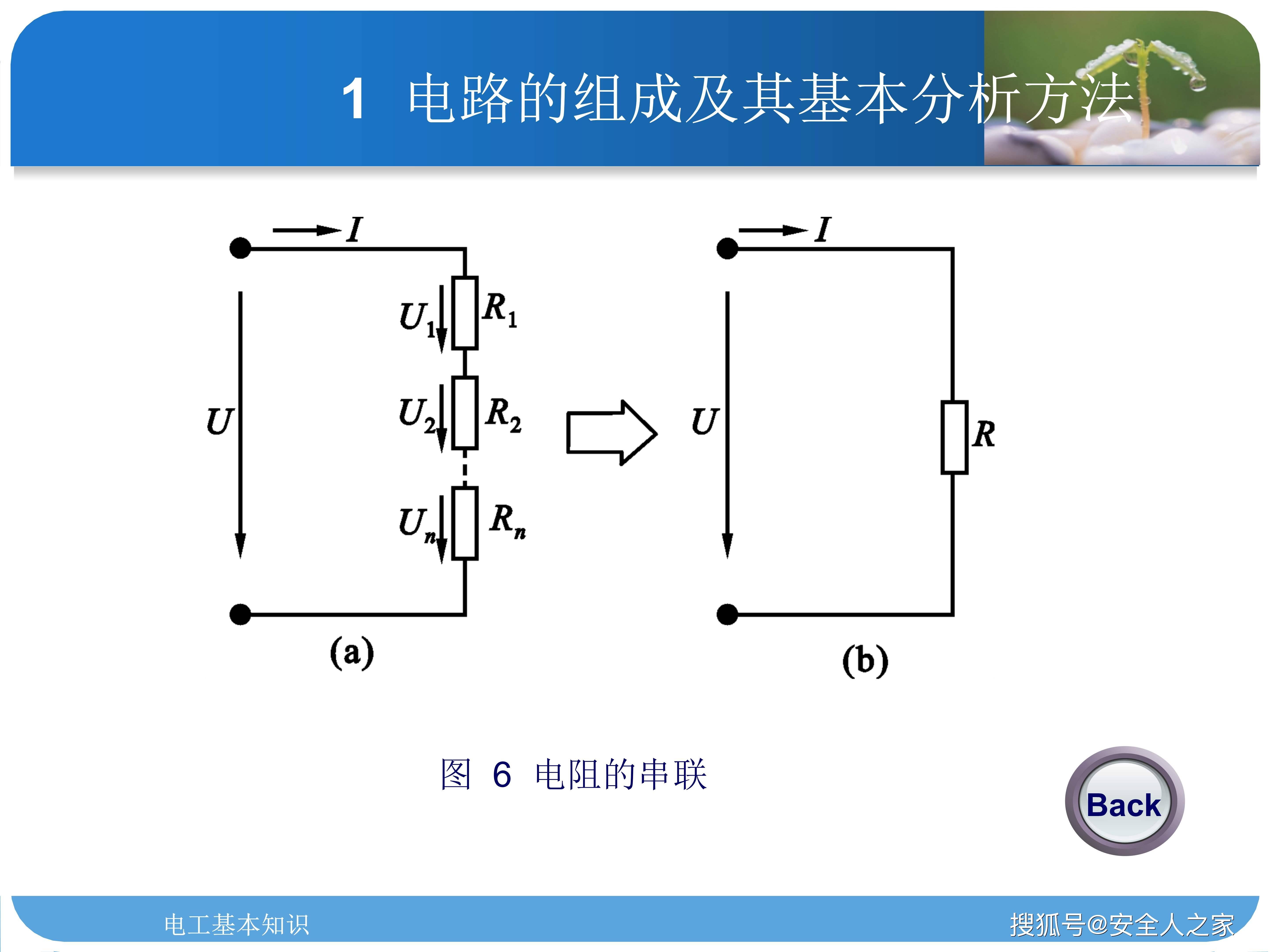

• 串联：电阻顺序联结，电流相同，等效电阻R=R₁+R₂+…+Rn。

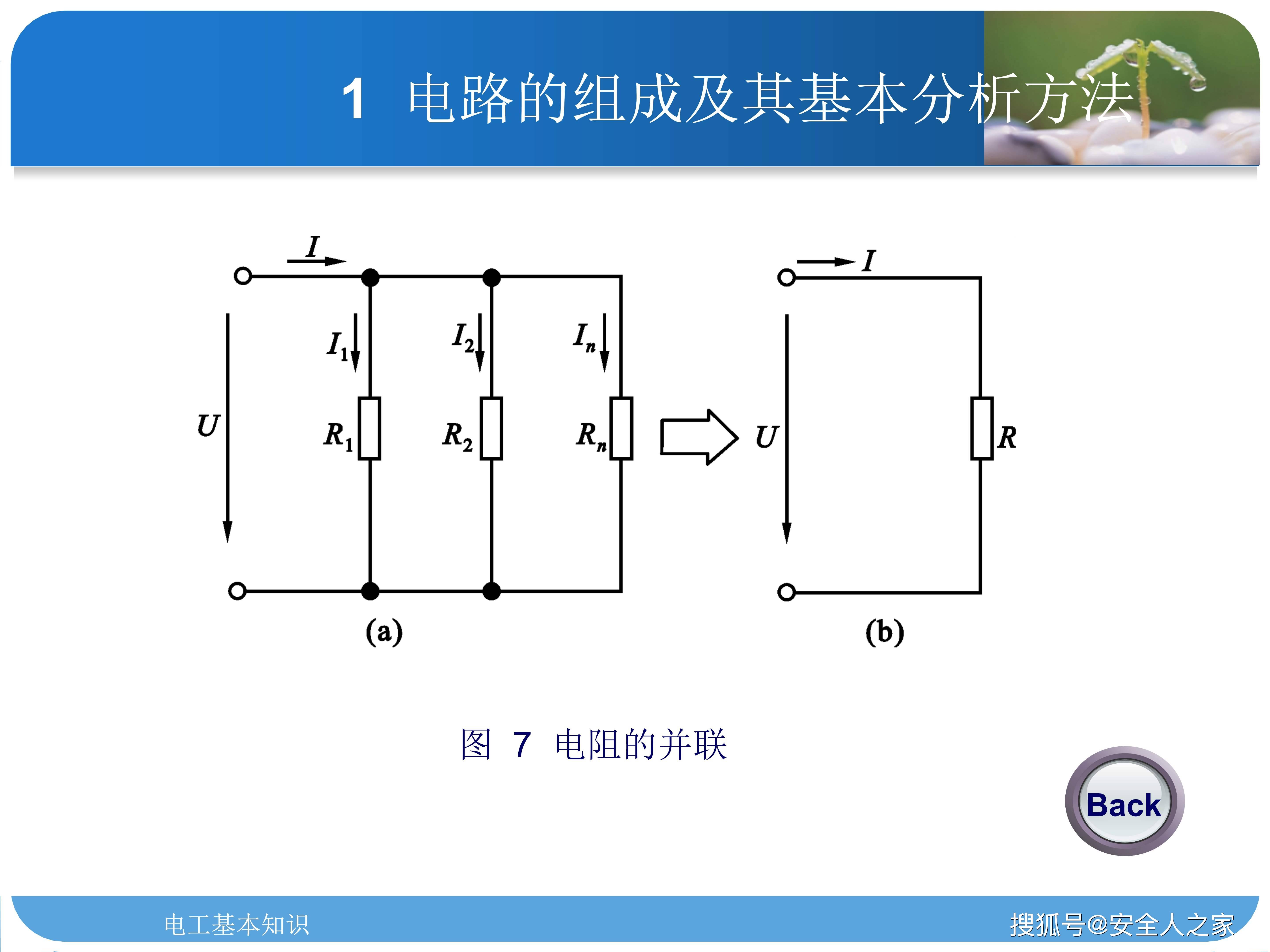

• 并联：电阻联结于两个公共节点，电压相同，等效电阻1/R=1/R₁+1/R₂+…+1/Rn。

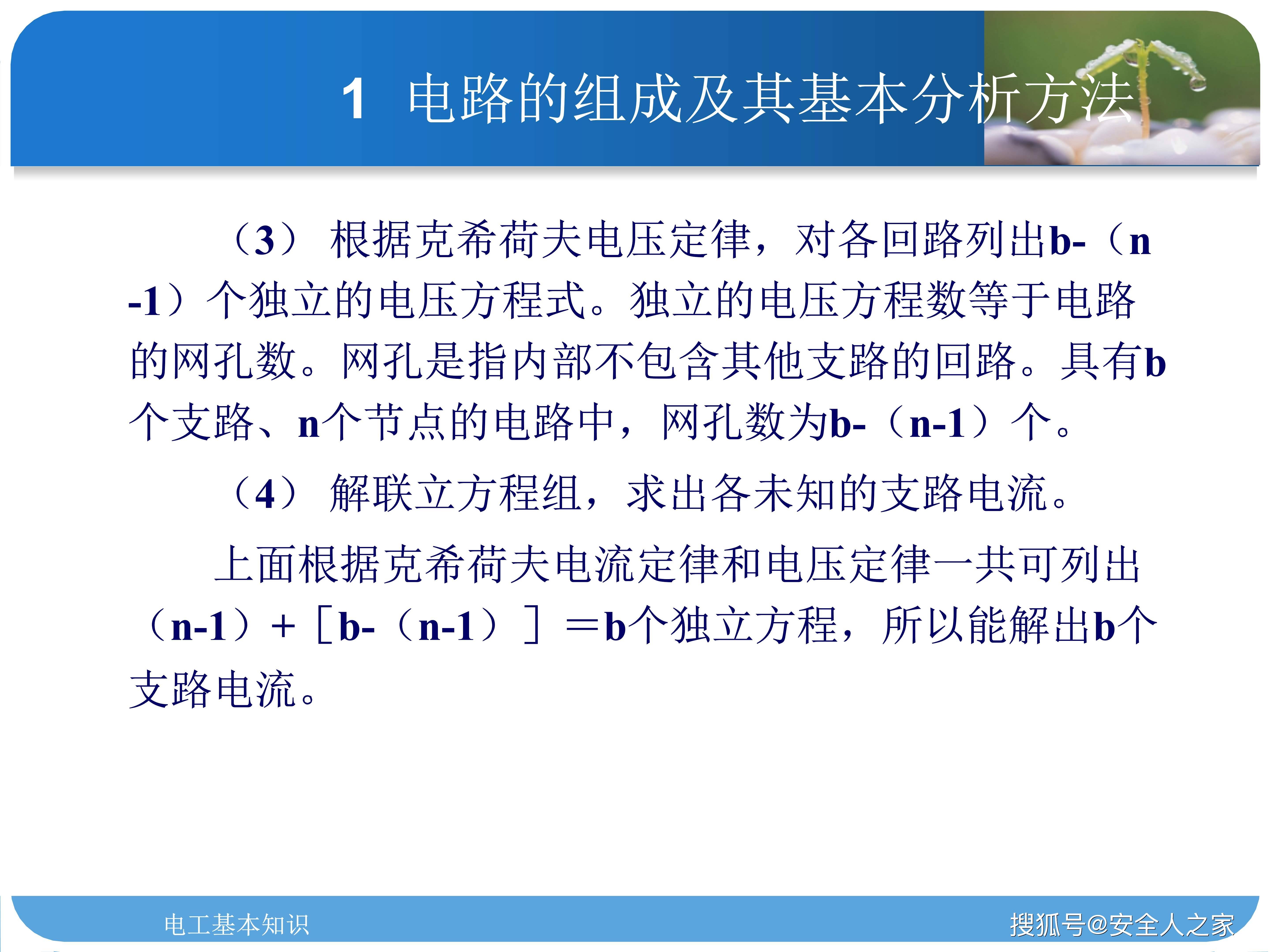

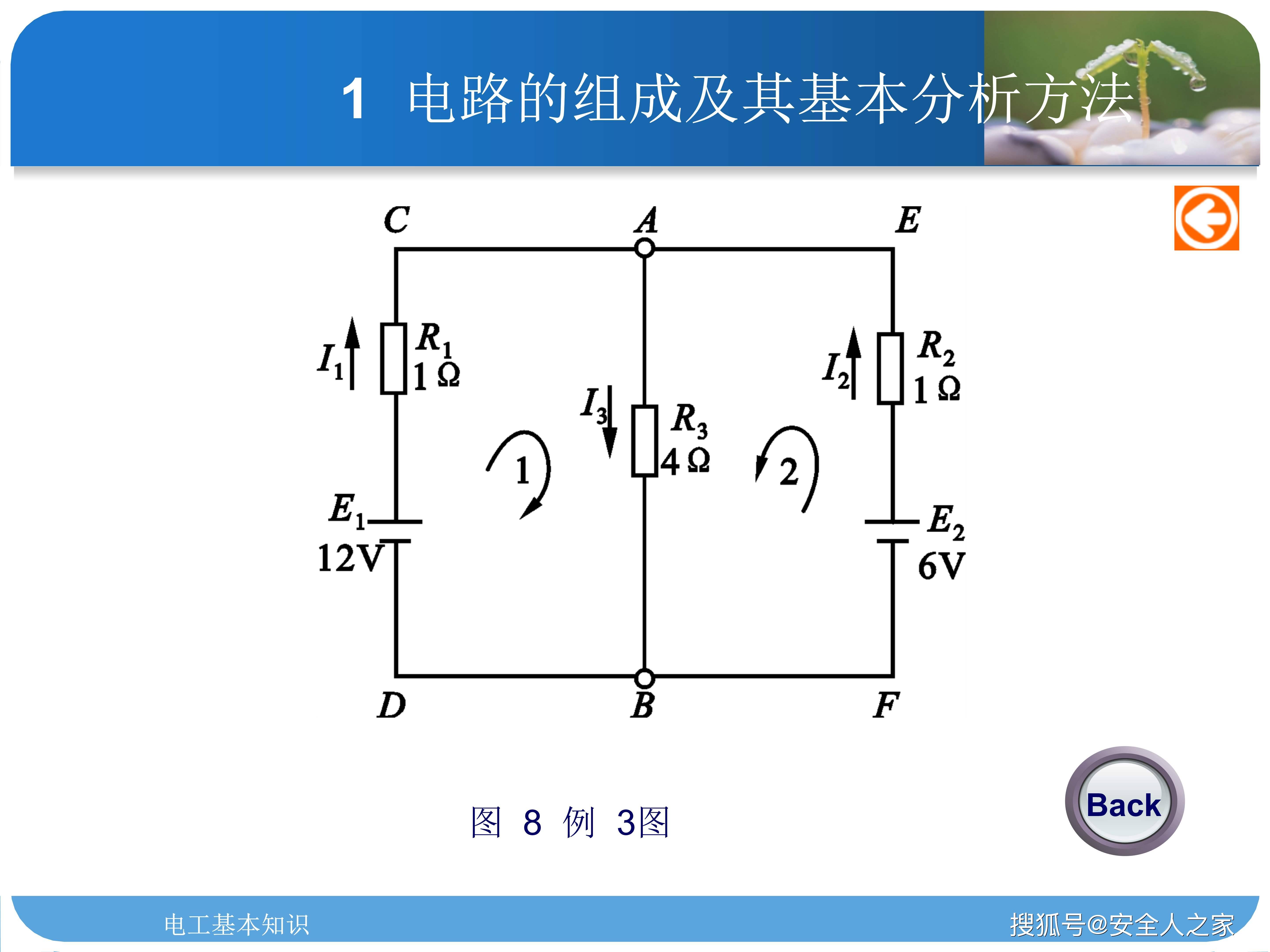

1. 支路电流法：通过标注电流方向、列写KCL（n-1个独立方程）和KVL（网孔数个独立方程）、解联立方程组，求解支路电流，附实例演示计算过程。

三、预期学习效果

（一）知识掌握：理解电路组成、核心物理量定义及换算关系，熟记电阻、电容器的分类、识别方法及电路基本定律。

（二）技能提升：能够读懂基本电路图，运用欧姆定律、克希荷夫定律及串并联知识分析简单电路，计算电流、电压、功率等参数。

（三）应用能力：具备识别电阻、电容器等元器件的能力，为后续电路维修、设计、调试等实际工作提供理论与技能支持。
