深圳市三佛科技有限公司 介绍FT61E13X是一款精简指令集的A/D型8位单片机，其内部集成了一个RAM数据存储器和一个非易失型数据EEPROM存储器。在模拟特性方面，该芯片内部集成了一个多通道12位的A/D转换器，以及多个定时器模块，可以提供定时、计数和PWM功能。内部看门狗、低电压复位、低电压检测功能保证了系统可靠地运行。同时提供丰富的时钟选项，包括内部快时钟、内部慢时钟、外部晶振时钟和外部输入时钟，以便用户灵活使用，此外该单片机包括丰富的IO资源，使该系列单片机可以广泛应用于各种产品。

FT62E13X应用领域：电子测量仪器、环境监控、家电控制等等。

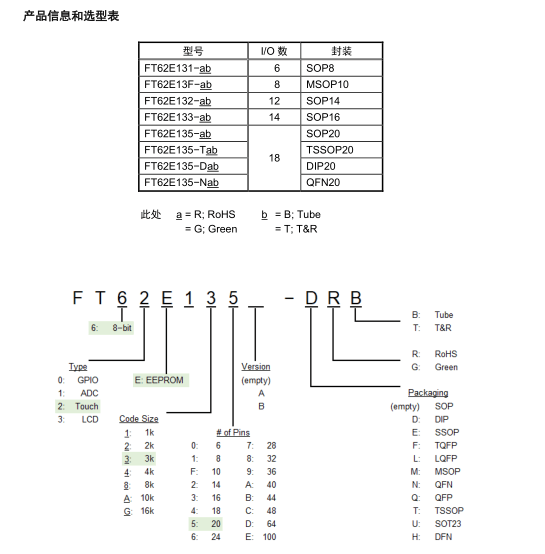

FT62E13X系列：

FT62E131-RB SOP8

FT62E13F-MRB MSOP10

FT62E132-RB SOP14

FT62E133-RB SOP16

FT62E135-RB SOP20

FT62E135-TRB TSSOP20

FT62E135-DRB DIP20

FT62E135－NRT QFN20

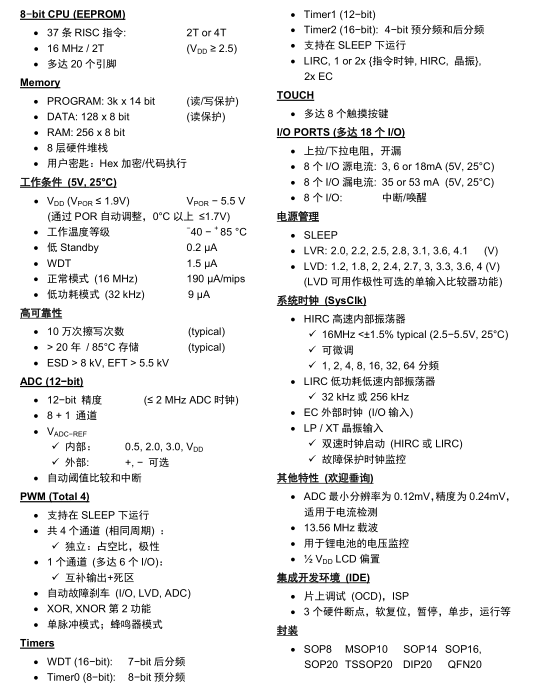

FT62E13X特性：

8−bit 基于 EEPROM 的 RISC MCU

Program: 3k x 14; RAM: 256 x 8; Data: 128 x 8

8 / 10 / 14 / 16 / 18 / 20 引脚

12−bit 高精度 ADC (VADC−REF = 0.5V 时为 11−bit 精度)

4 个定时器, 4 路独立 PWM − 1 路带死区控制

低 Standby, WDT 和工作电流

POR, LVR, LVD – 单输入比较器

可配置源电流和灌电流

高 ESD, 高 EFT

低 VDD工作电压

HIRC 可微调

CPU特性：

工作电压：1.9V~5.5V

工作温度范围：-40℃~85℃

RISC架构，只需学习37条指令

除了分支跳转，所有指令均为单周期

可选的指令周期：2T/4T

最小指令周期为125ns(VDD>2.7V)

存储架构

程序存储器: 3K x 14bits

数据RAM: 256 x 8bits

数据EEPROM: 128 x 8bits

8层硬件堆栈

低功耗模式SLEEP

系统时钟可选择保持运行或关闭

外设特性：

时钟源

13.5M/16M高速高精度HIRC

32K低速低功耗LIRC

晶体振荡器和外部时钟输入

晶体时钟缺失检测

18个双向IO

定时器

1 x 8bit基本Timer0

1 x 16bit Timer2, 带4位预分频和4位后分频，支持带死区的互补PWM

1 x 12bit Timer1, 时钟源可选

带3位后分频的16位看门狗，时钟源可选

上电复位延时计数器

8个外部通道和3个内部参考电压通道的12位ADC

低电压复位LVR: 2.0V/2.2V/2.5V/2.8V/3.1V/3.6V/4.1V

低电压检测LVD: 1.2V/2.0V2.4V/2.7V/3.0V/3.3V/3.6/4.0V或者外部输入电压

支持ISP和在线调试OCD
