产品描述

CL9293 是国产芯联（CHIPLINK）自主研发量产的单通道固定输出、400mA 超低噪声 CMOS 低压差线性稳压器（LDO），专为锂电池、干电池供电类便携电子设备打造。芯片采用成熟 CMOS 工艺，集成高精度基准源、低阻抗功率 MOS 管、独立使能控制引脚、完整过流 / 短路硬件保护电路，兼顾低静态功耗、低压差、高纹波抑制、低输出噪声四大核心优势，可直接替代进口同规格 LDO，降低整机 BOM 成本，全系列符合 RoHS 无铅环保标准，器件生命周期 Active，长期稳定供货。

核心参数

输入电源电压 VIN：最高 6V，禁止超过 6V 输入，避免芯片永久损坏

输出峰值电流：瞬时最大 600mA，持续额定输出 400mA

输出电压偏移范围：VSS-0.3V ~ VOUT+0.3V

工作环境温度：-40℃ ~ +85℃（工业级宽温）

存储温度：-55℃ ~ +125℃

回流焊峰值温度：260℃，持续时间≤10s

器件额定功耗：250mW

湿敏等级 MSL1，无需真空防潮烘烤，仓储使用便捷

负载输出能力 持续稳定输出电流 400mA，可覆盖蓝牙模组、MCU、传感器、音频模块等中小功率负载峰值供电需求。

低压差特性

100mV 压差 @100mA 轻载工况

300mV 压差 @200mA 中载工况极小压差意味着电池电压跌落至接近输出电压时，芯片依旧可以稳定稳压输出，最大化利用锂电池剩余电量，有效延长设备单次续航时间，适配 3.7V 锂电池、两节干电池低压供电场景 圣禾堂在线 。

静态电流（待机功耗）

正常稳压工作静态电流典型值 60μA，空载待机功耗极低

使能引脚关断模式下，芯片整体漏电流＜1μA，整机休眠阶段几乎无电量损耗，穿戴设备、遥控器续航提升显著 。

噪声与纹波抑制

输出低频噪声：典型 50μVrms，低噪声输出不会干扰音频、传感信号，适合麦克风、温湿度传感器、光电检测模块供电

电源纹波抑制比 PSRR：75dB@1kHz，可强力滤除前端 DC-DC 升压 / 降压电路产生的高频开关纹波，输出纯净直流电压，解决数字电路干扰模拟电路的痛点。

稳压精度与瞬态响应 内置高精度带隙基准源，固定输出电压误差控制在行业标准范围内；内部环路补偿优化，负载电流突变时电压跌落小、恢复速度快，超快瞬态响应避免 MCU、蓝牙模块因电压波动死机重启。

核心保护机制

过流保护 OCP：后端负载短路、负载电流超过 400mA 额定值时，芯片自动限制输出电流，防止功率 MOS 管过流烧毁，保护芯片与后端传感器、MCU 等贵重器件。

输出短路保护 SCP：VOUT 引脚对地直接短路时，芯片立即切断输出通路，故障移除、短路解除后，芯片自动恢复稳压输出，无需整机断电重启，提升设备故障容错能力。

内置过热保护：芯片内部温度超过阈值时自动降功率、关断输出，温度回落至安全区间自动恢复，避免密闭小型设备高温烧毁芯片。

产品特点

输出范围：1.2V-3.6V

400mA输出电流

高电源抑制比：75分贝1千赫

极低的静态偏置电流:60uA (典型)

在关机模式下小于1μA

交界处的温度运作为-40 °C至+85 °C

场景应用

穿戴类消费电子 TWS 蓝牙耳机充电仓、智能手环 / 手表、运动计步器、无线耳麦麦克风供电。

无线物联网通讯模块 蓝牙 BLE 模组、WiFi 无线模块、NB-IoT 传感器、无线遥控器、无绳电话低压供电。

高精度传感检测设备 温湿度传感器、光电传感器、红外检测模块、便携式气体检测仪、工业小型采集节点。

数码小型配件与音频设备 MP3 播放器、便携录音笔、小型蓝牙音箱前置音频电路、摄像头辅助供电、充电宝内部辅助稳压。

工业与车载低压外设 车载小型氛围灯、车内温感模块、便携式手持检测仪器、电池供电工业测控终端。

典型应用电路

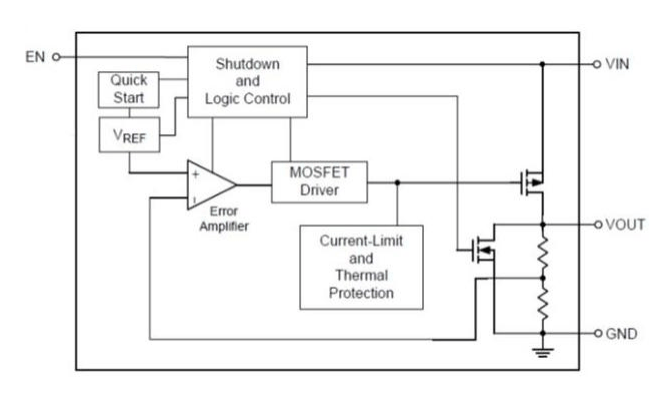

功能框图

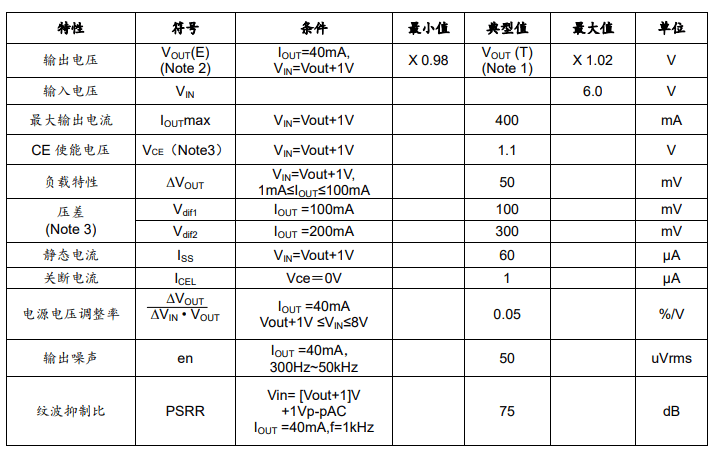

电气参数
