前言

在服务器、磁盘阵列这类需要7×24h不间断运行的设备当中，冗余供电是保障整机不停机的关键手段。市面上多数CRPS电源模块仅输出单路12V母线，对应的电源笼普遍需要板载DC‑DC降压电路，再生成3.3V、5V等ATX所需电压轨。

本次拆解的3Y POWER YH‑7761A 是一款架构非常特殊电源笼，其提供三路电源模块插槽，支持2+1冗余配置，相比常见的1+1双模块冗余方案，可以多容纳一路备份电源，容错能力更强。

产品另一大特点在于其背板本身不搭载任何 DC‑DC 变换电路，全部+12V、+5V、+3.3V、‑12V、5VSB 这些 ATX 完整电压轨，均由接入的电源模块直接输出。背板仅承担功率汇流并联、电压监测、信号时序转换工作。作为磁盘阵列设备 OEM 定制部件，下面就来具体了解下。

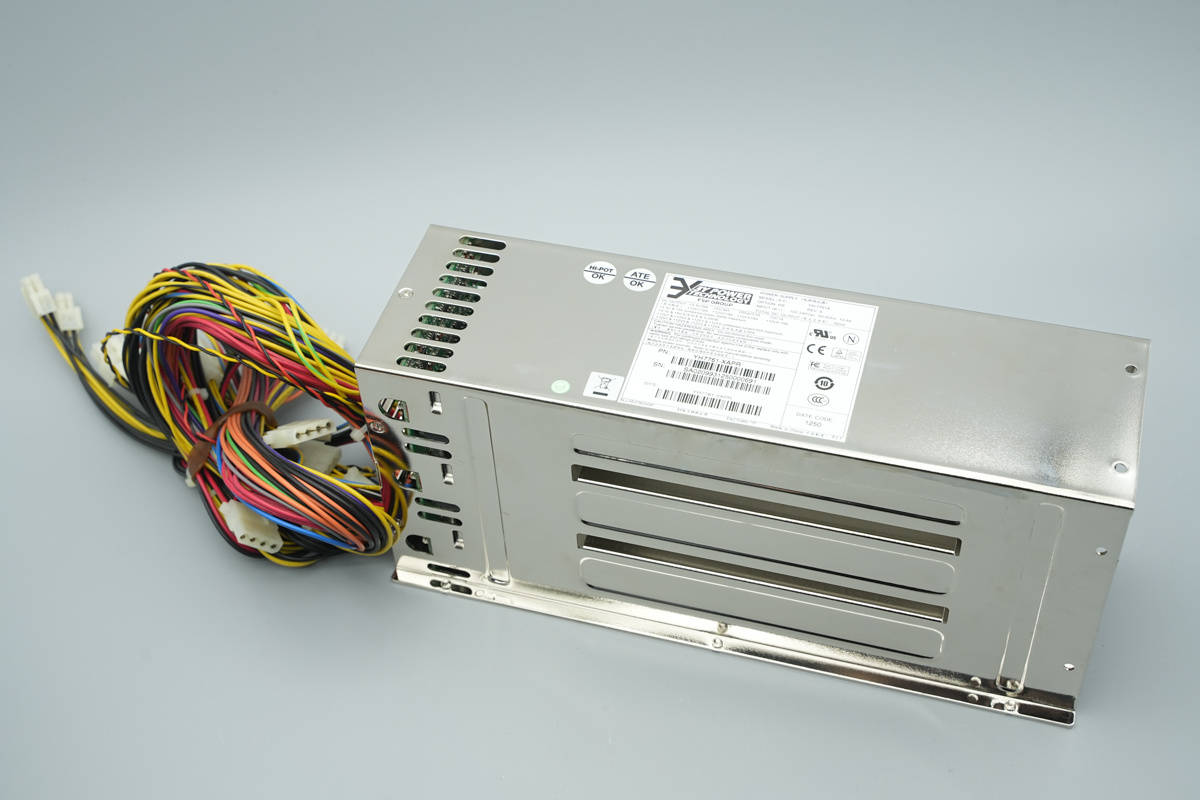

3Y POWER 2+1冗余电源笼外观

3Y POWER这款电源笼采用一体化钣金镂空散热外壳，同时底部两侧设计外延辅助安装固定板。

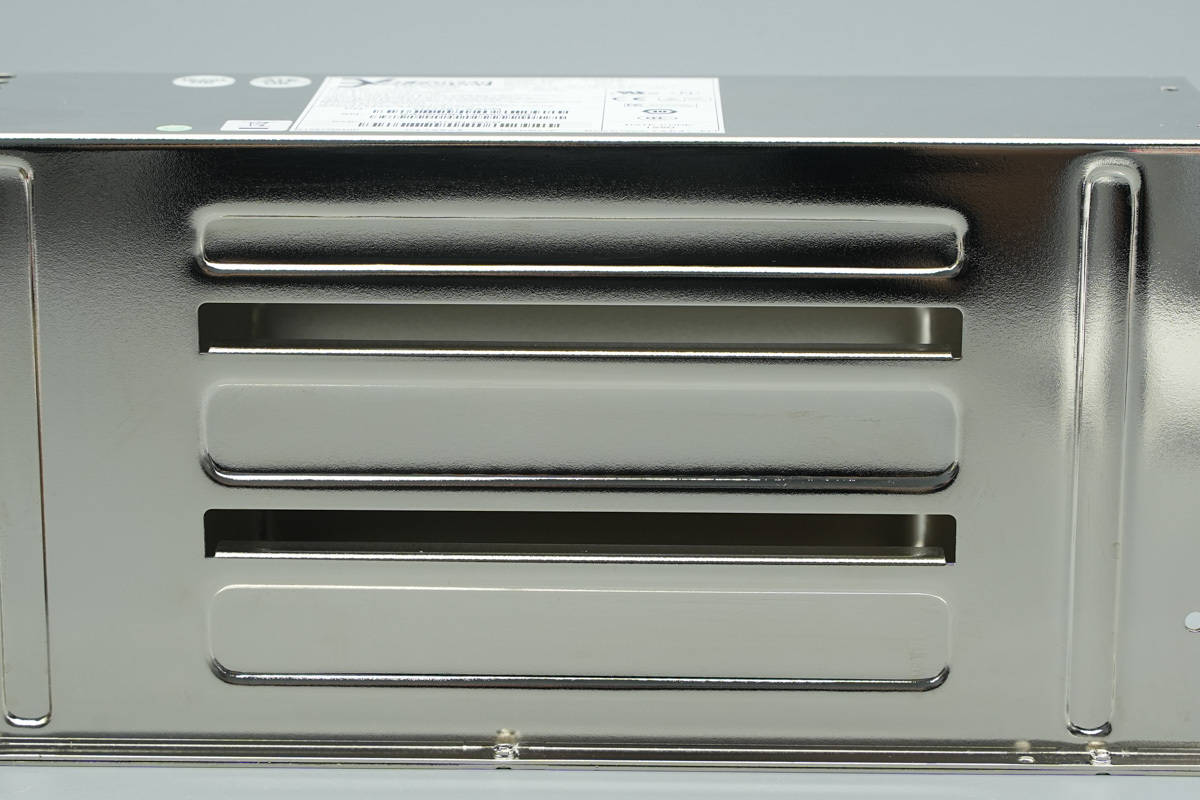

两侧中心区域则设计有向内的支撑板，用于支撑上、中两层的电源模块。

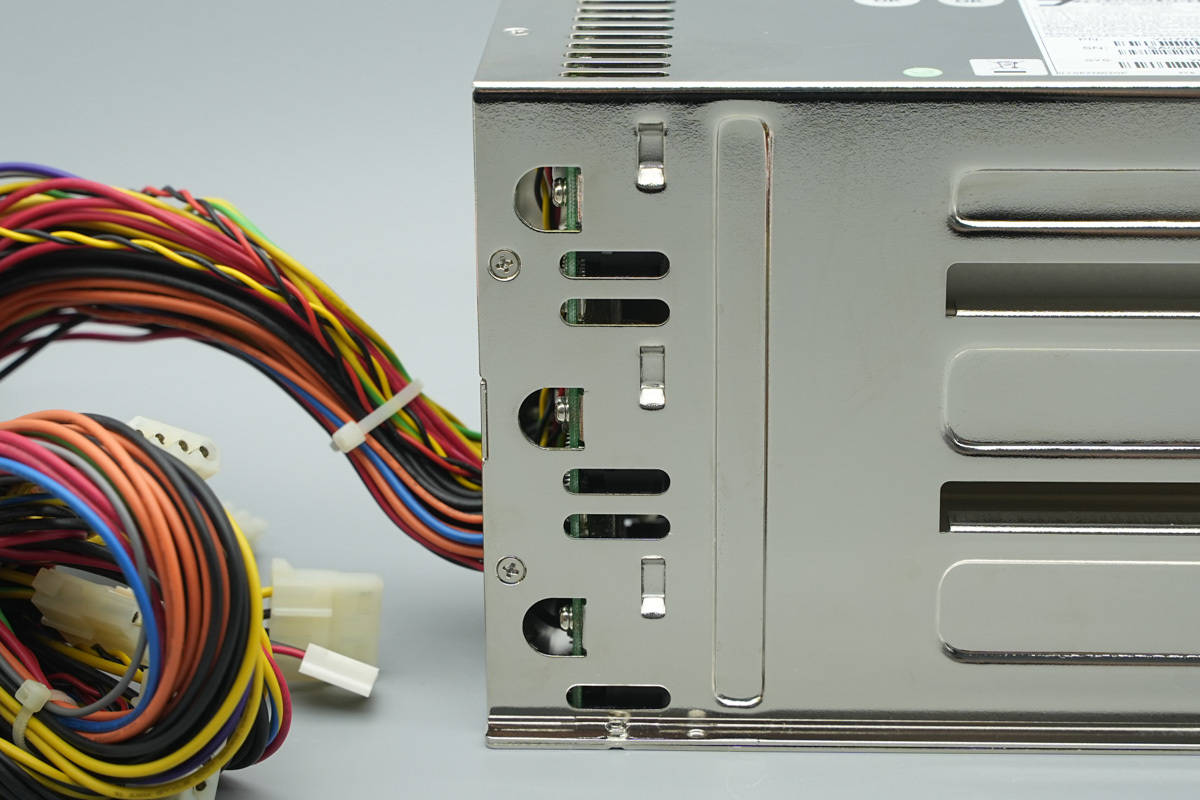

靠输出一端周身设有背板散热孔。

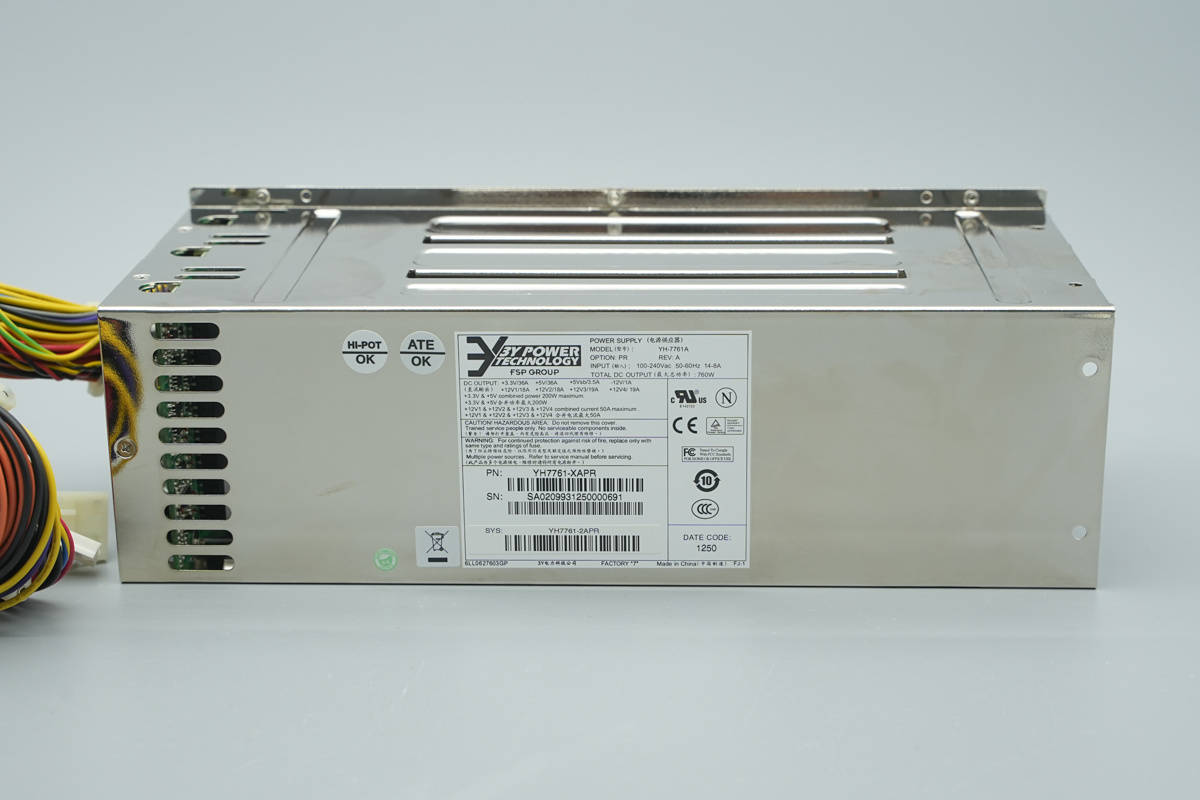

机身顶部贴有电源笼铭牌。

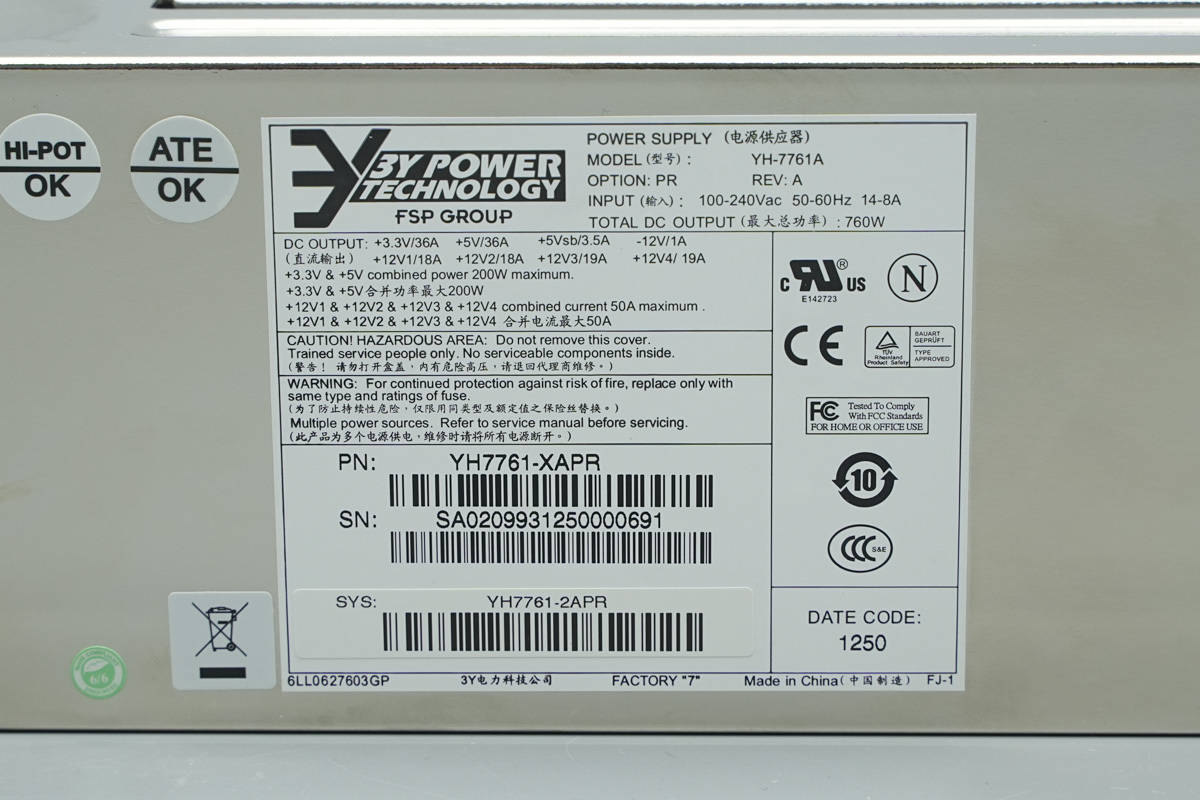

产品铭牌特写

型号：YH-7761A

输入：100-240Vac 50-60Hz 14-8A

最大总功率：760W

DC输出：

+3.3V/36A

+5V/36A

+5Vsb/3.5A

-12V/1A

+12V1/18A

+12V2/18A

+12V3/19A

+12V4/19A

+3.3V&+5V合并功率最大200W

+12V1&+12V2&+12V3&+12V4合并电流最大50A

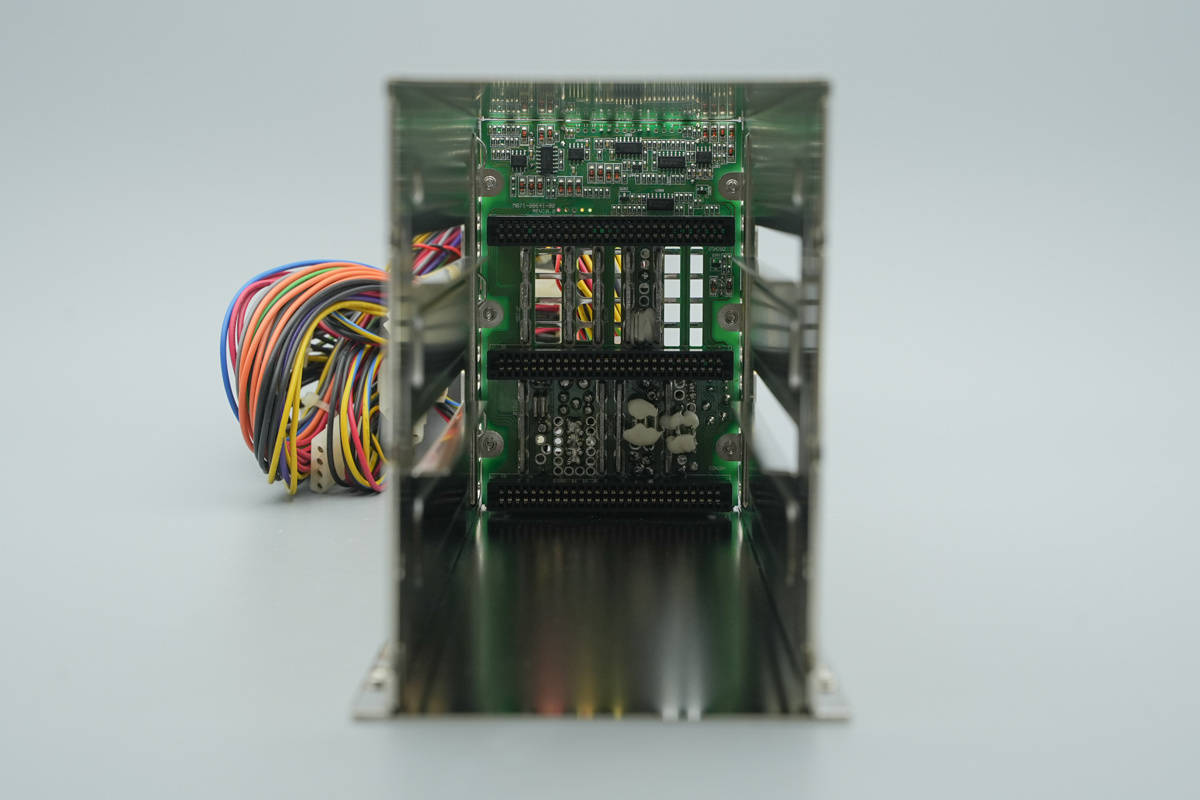

产品搭载三路热插拔插槽，支持 2+1 冗余供电架构，可单路或三路并联3Y POWER旗下电源模块供电。

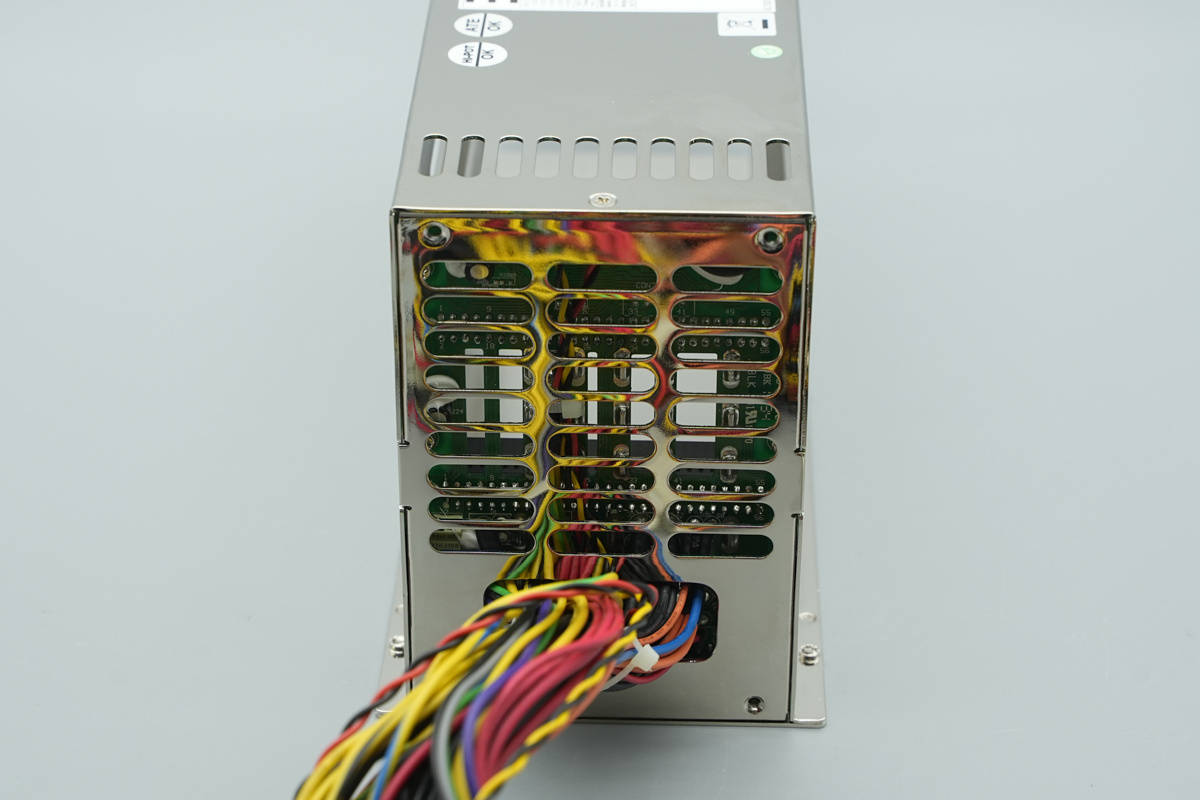

另一端设有格栅金属盖板，下方设计开放式出线结构，走线实用性更好。

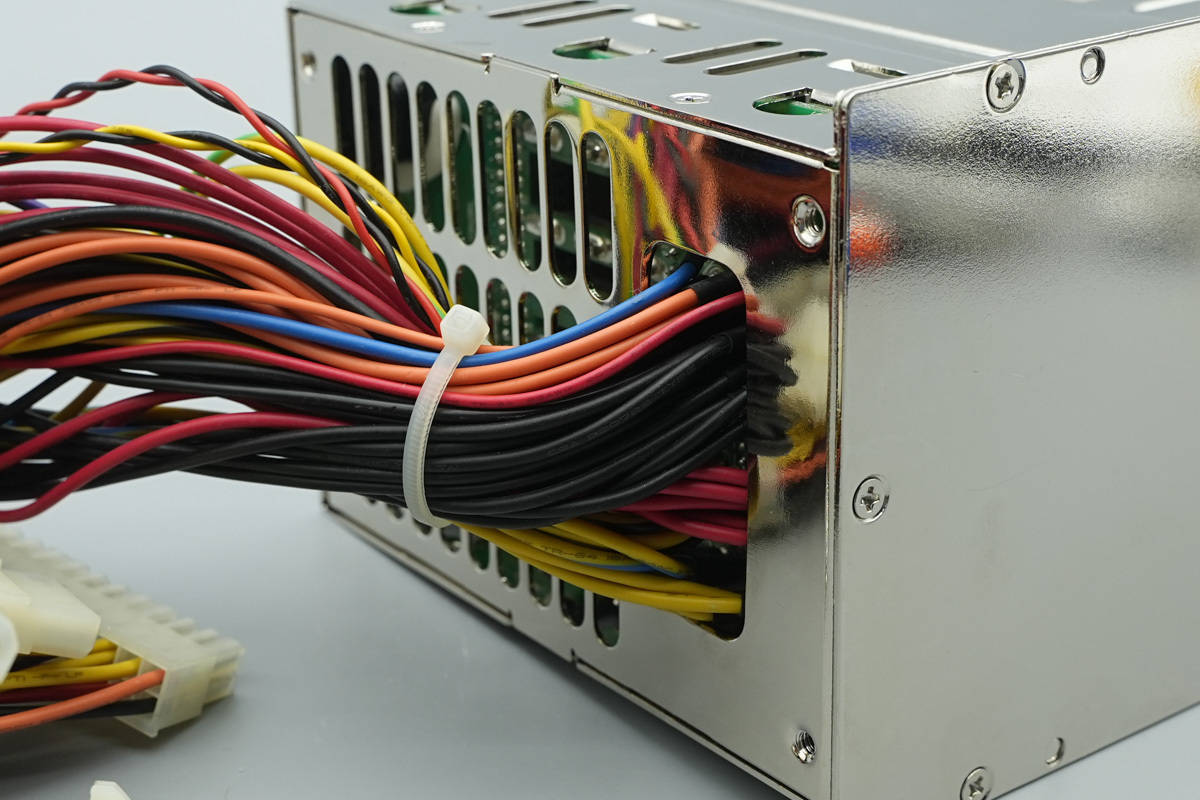

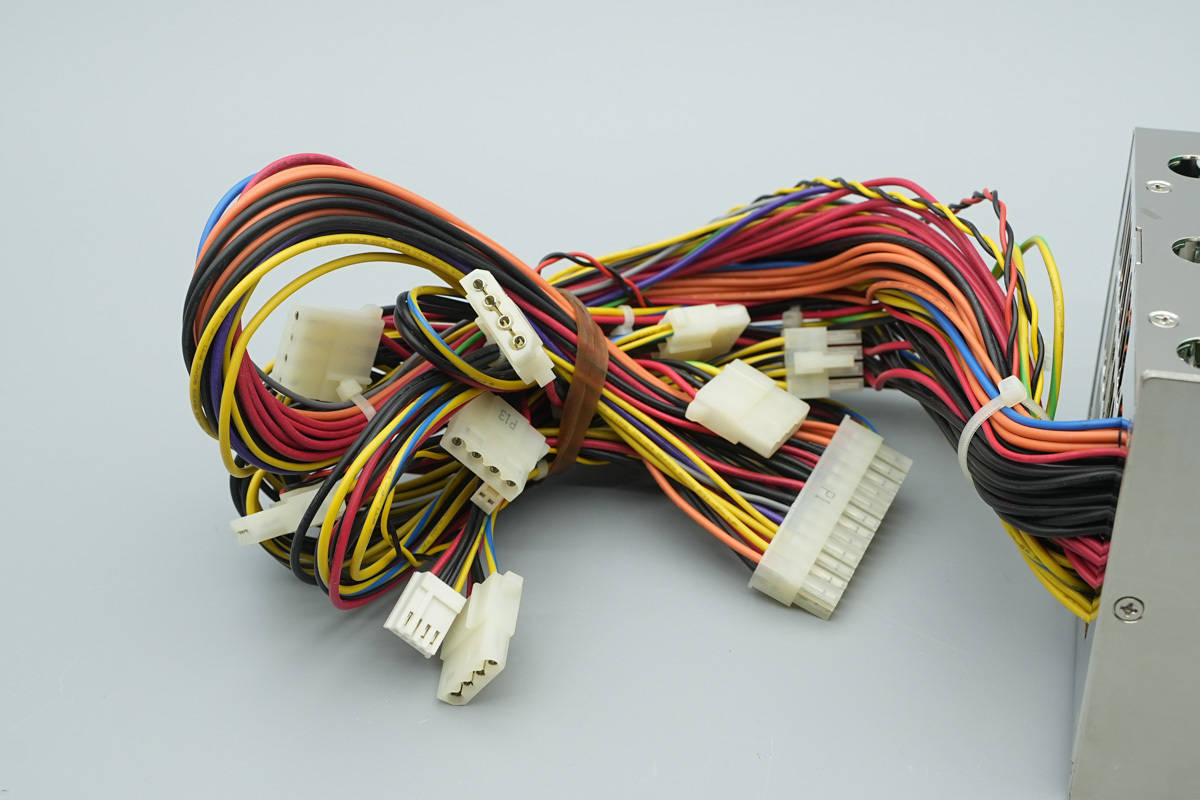

输出线组使用束线捆扎整理。

电源笼拓展出24Pin ATX、4Pin CPU、大 4D 以及FDD 小 4Pin等规格输出线束。

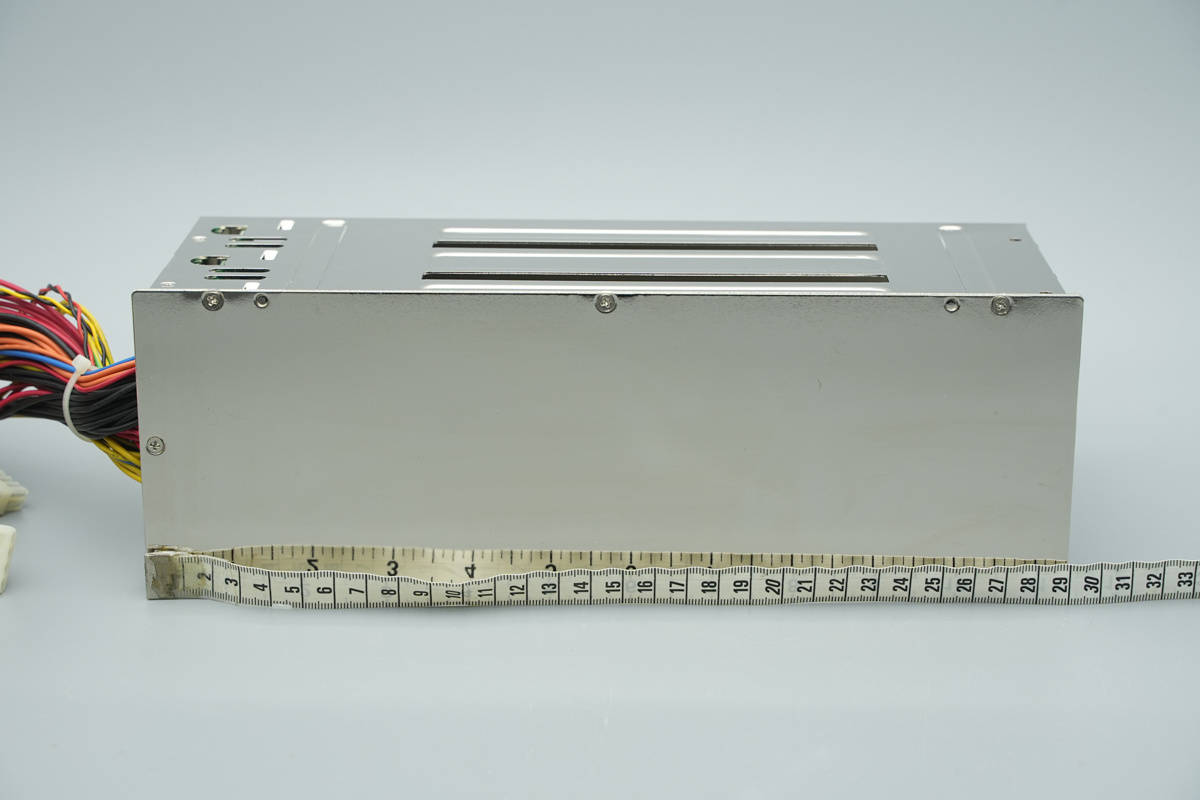

测得电源笼的长度约为29cm。

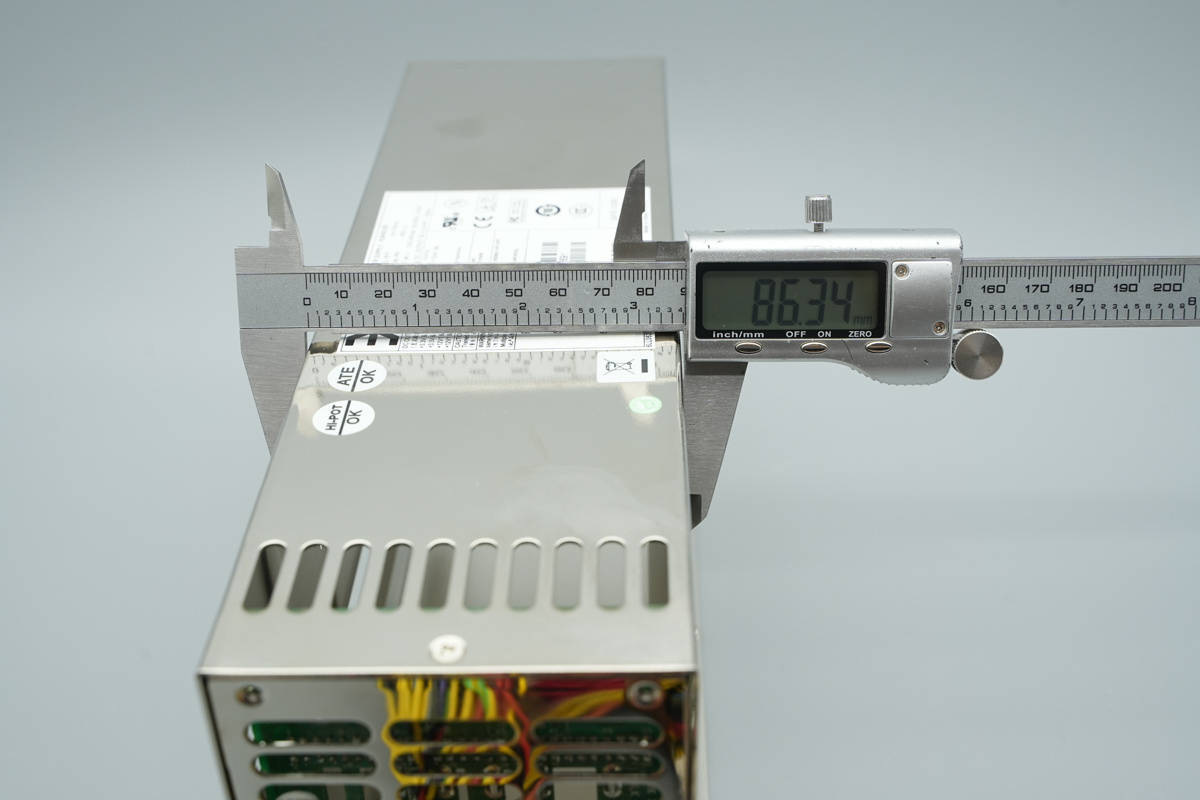

宽度为86.34mm。

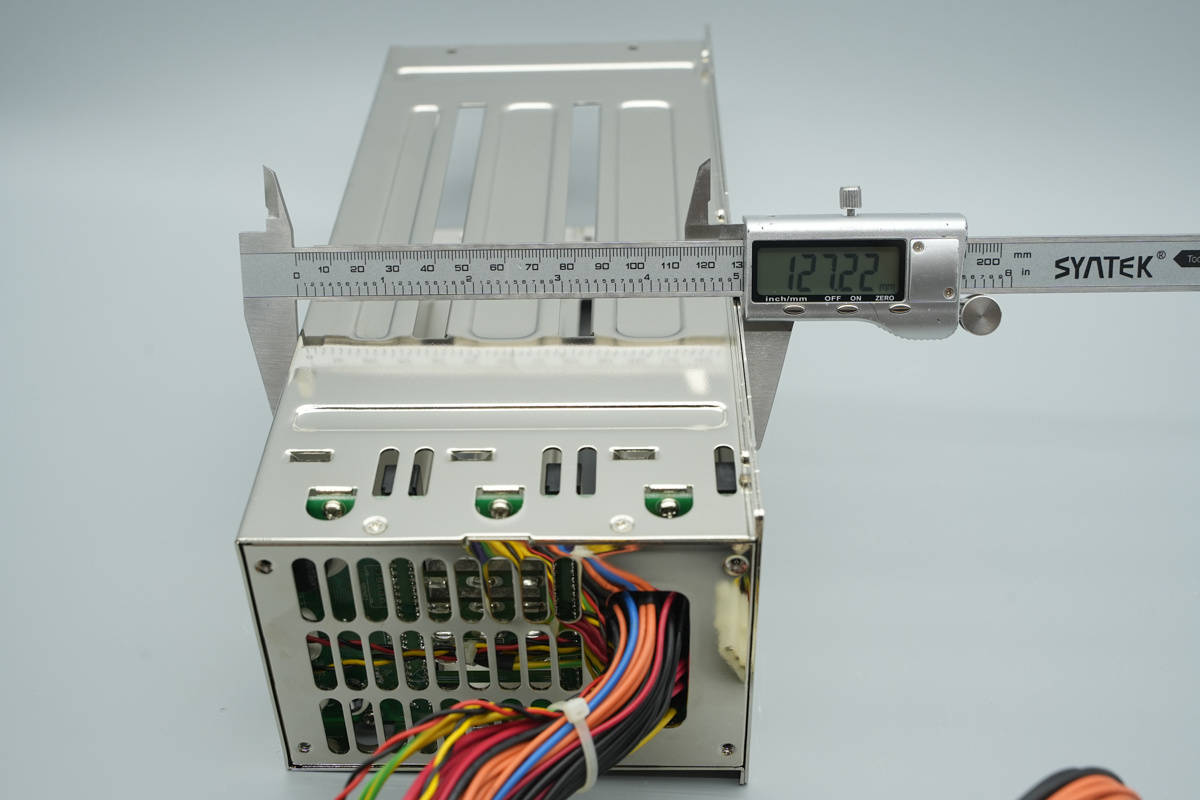

高度为127.22mm。

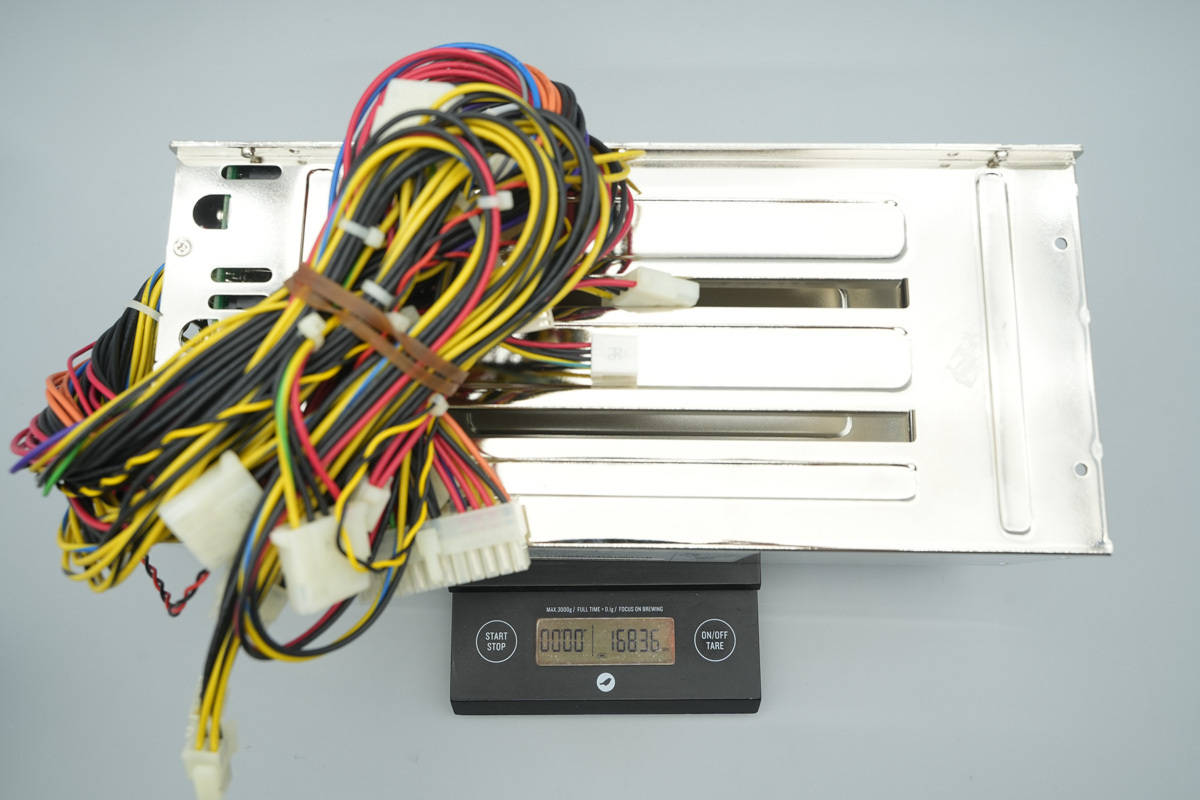

另外测得产品总重量约为1684g。

3Y POWER 2+1冗余电源笼拆解

拆掉螺丝取下端部盖板。

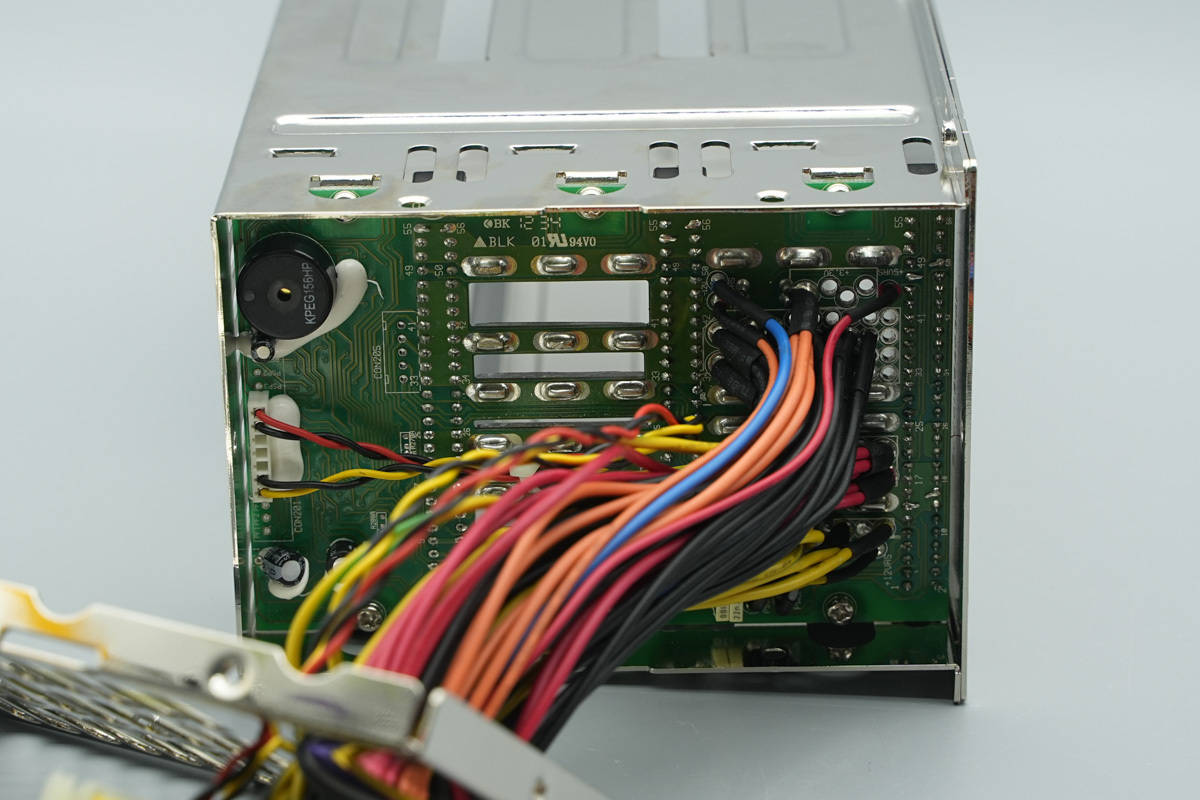

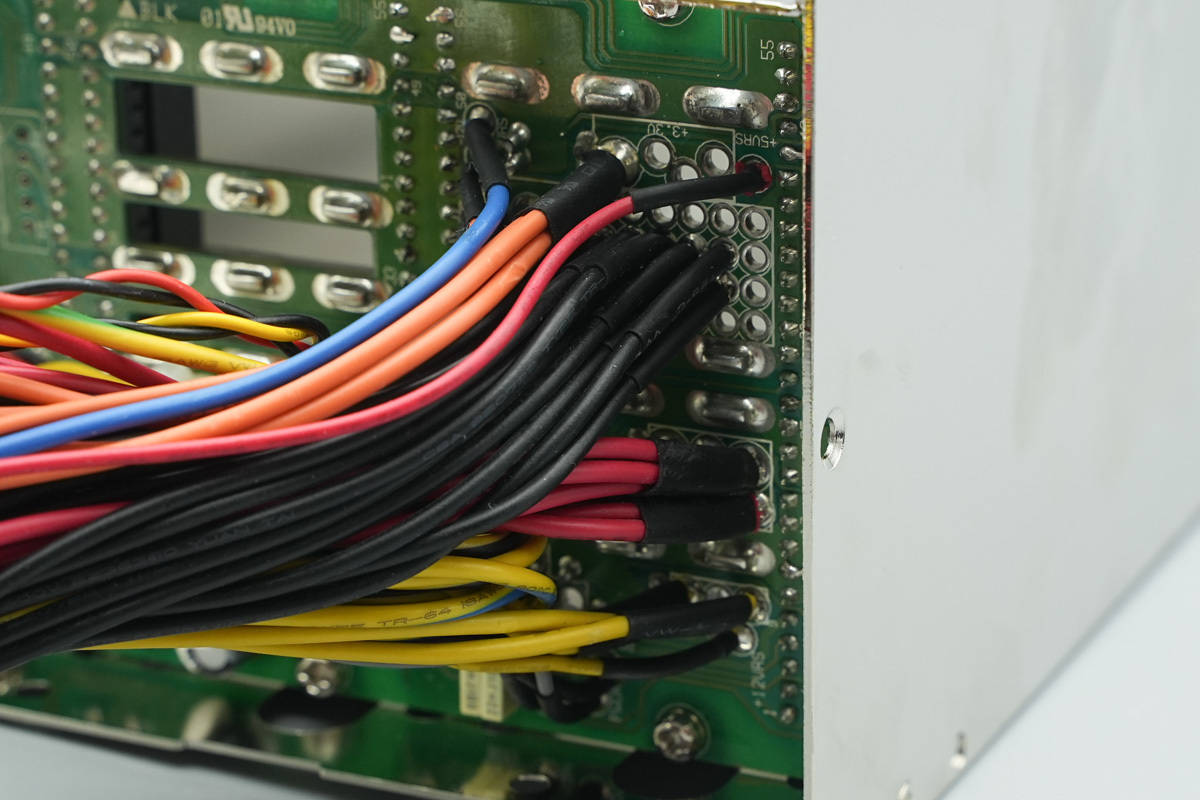

内部背板也是使用螺丝进行固定，输出线组靠PCB板焊接端均套有绝缘管。

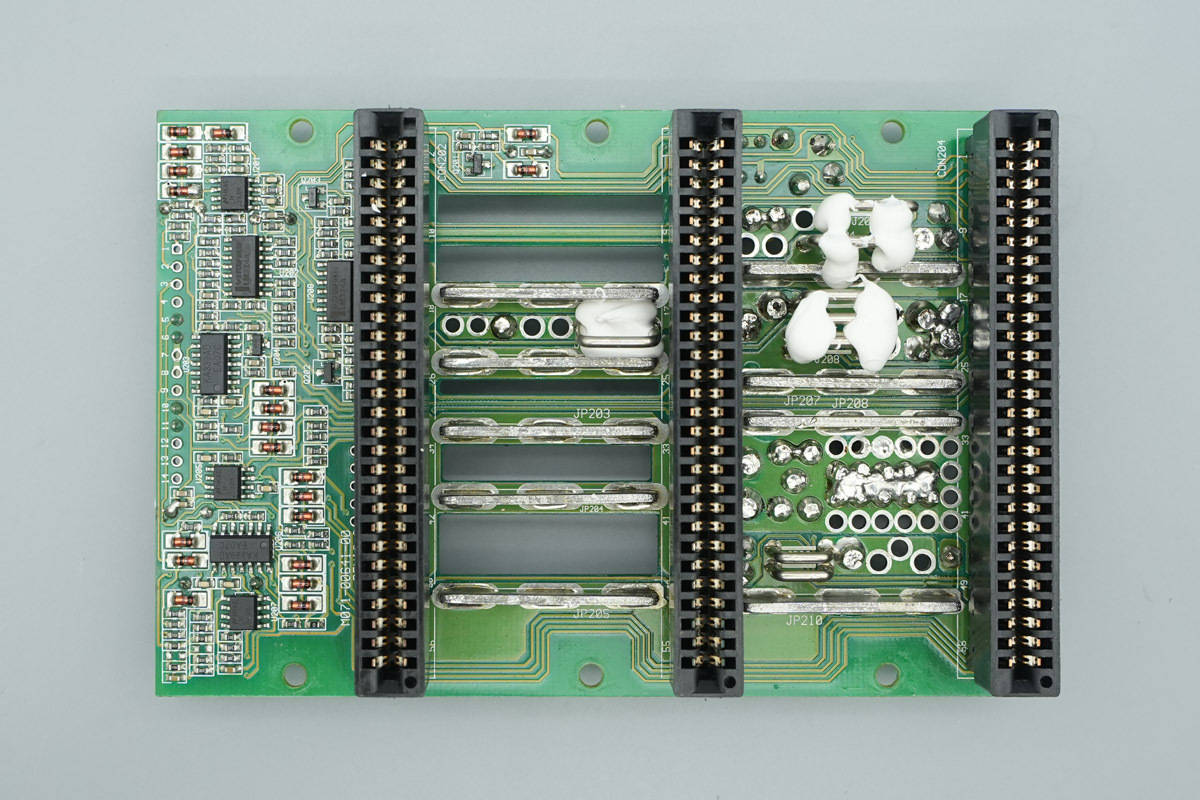

PCB板正面设有三个电源模块金手指插槽，插槽之间区域焊接多片厚金属功率汇流铜排，最左侧区域设有运放、电压比较器等器件。

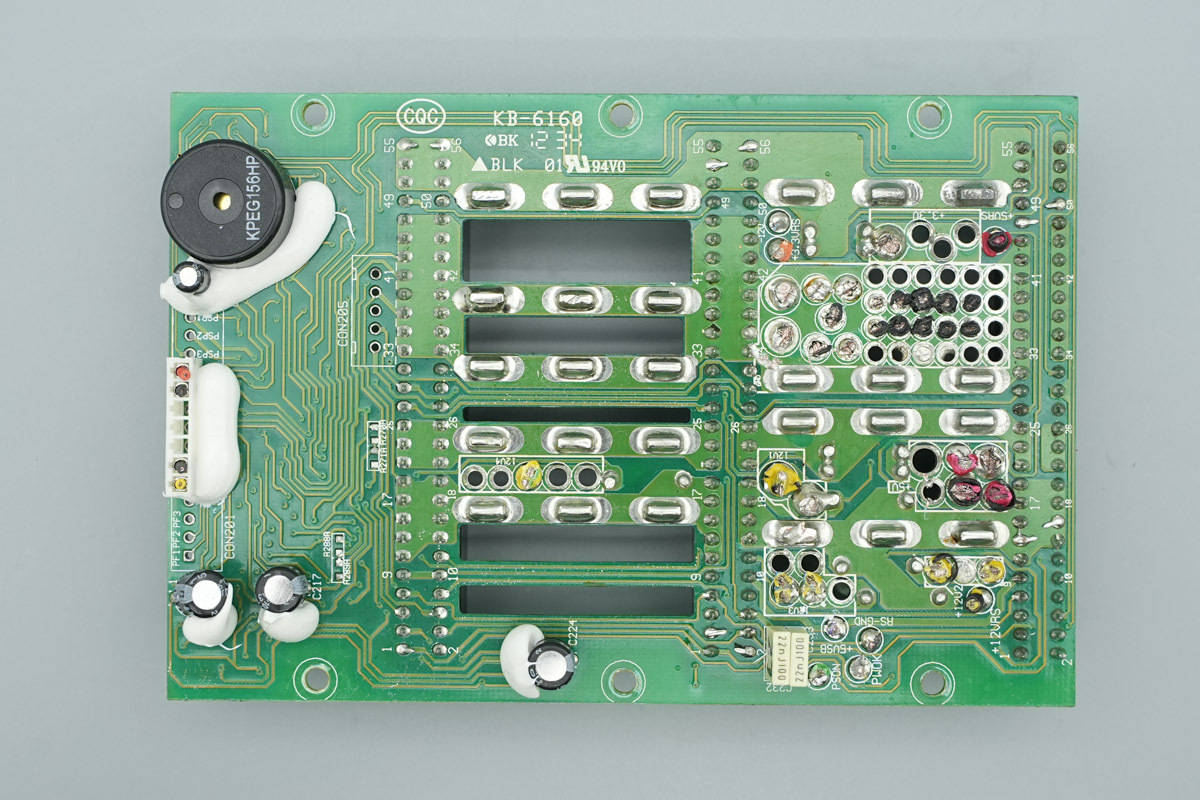

板子背面设有滤波电容、蜂鸣器。

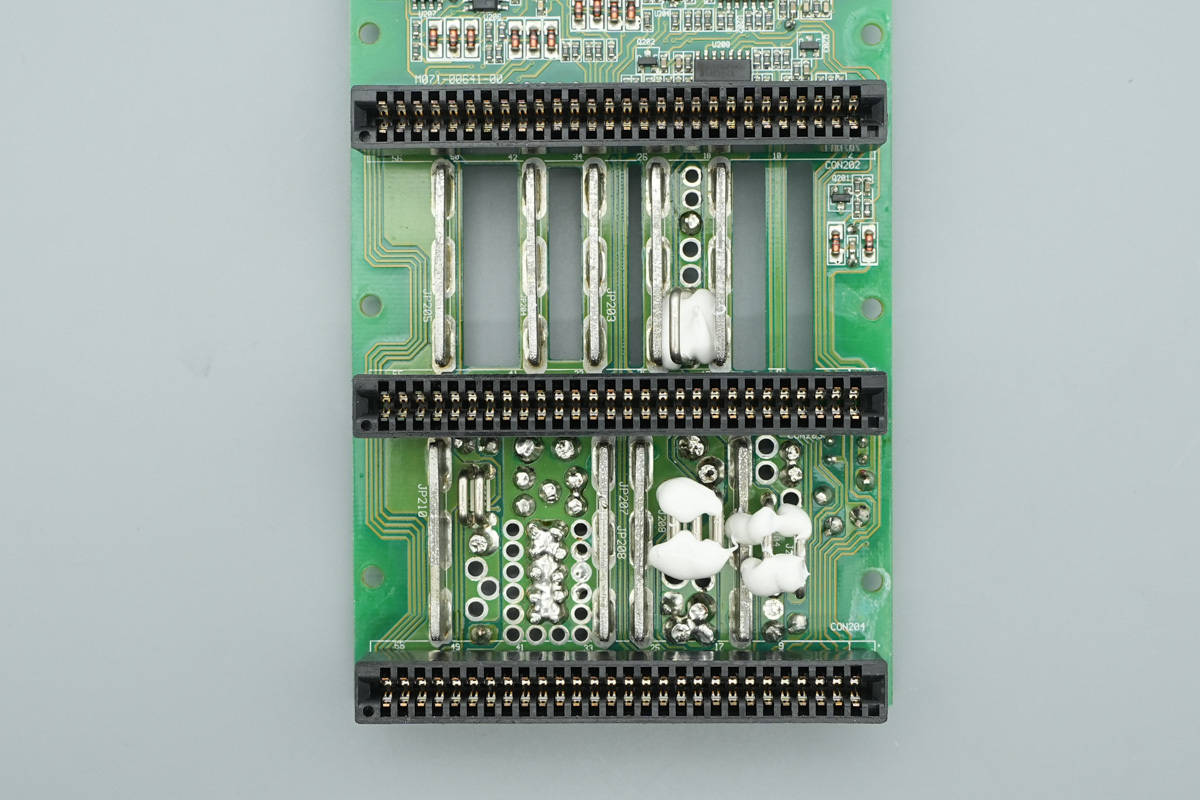

三个金手指插槽特写。

金手指插槽来自泰科电子，型号 5530843‑6，属于 Standard Edge‑II 系列双面卡边缘母座连接器，2.54mm 标准节距，双面接触触点，同时承载大功率供电与模块管理信号。

插座间焊接多片厚金属功率汇流铜排，各路电源模块输出的主功率电压直接接入铜排完成并联，实现 N+1 冗余供电。

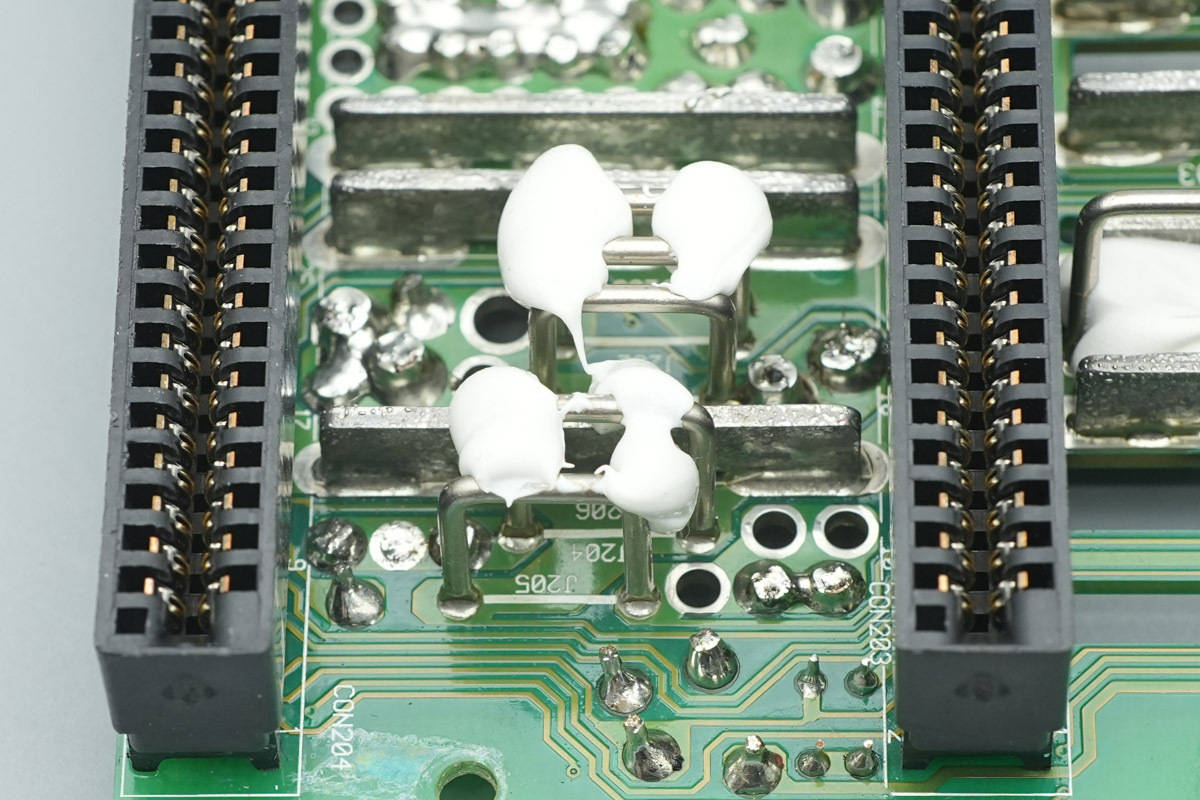

此外还设有多个电流检测电阻，并打胶加固。

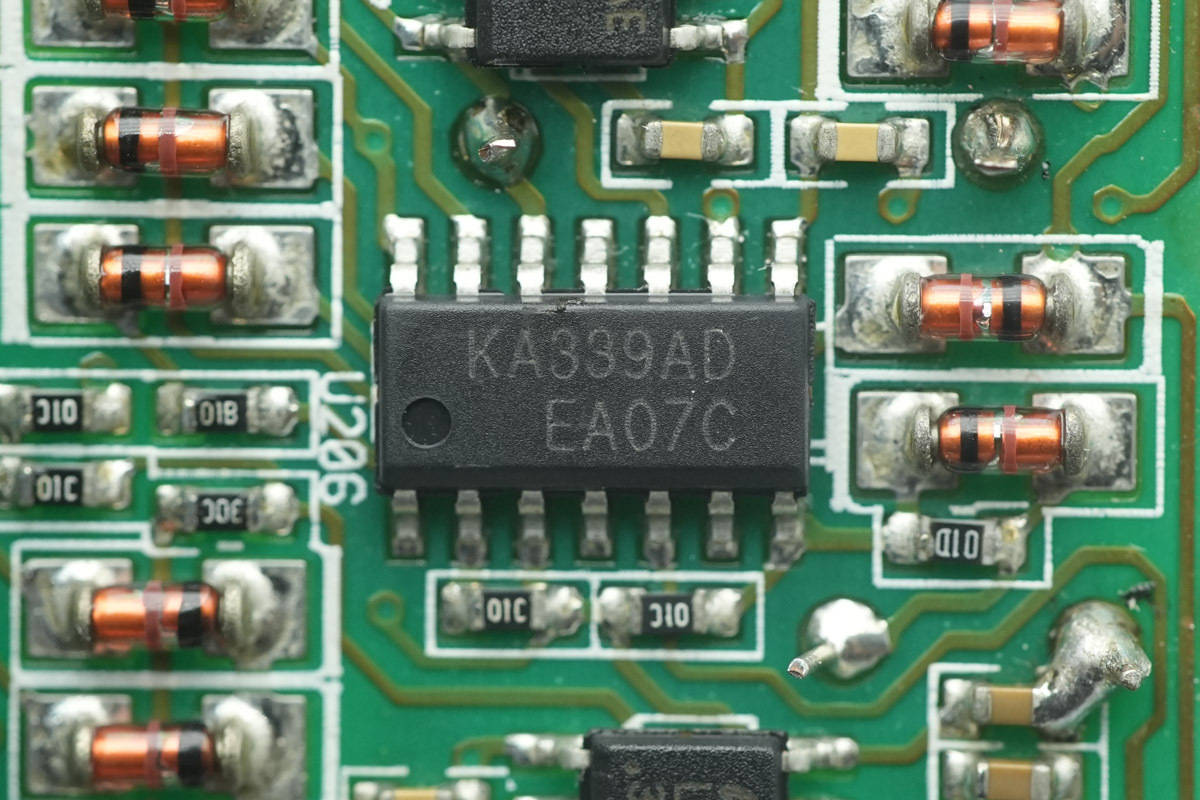

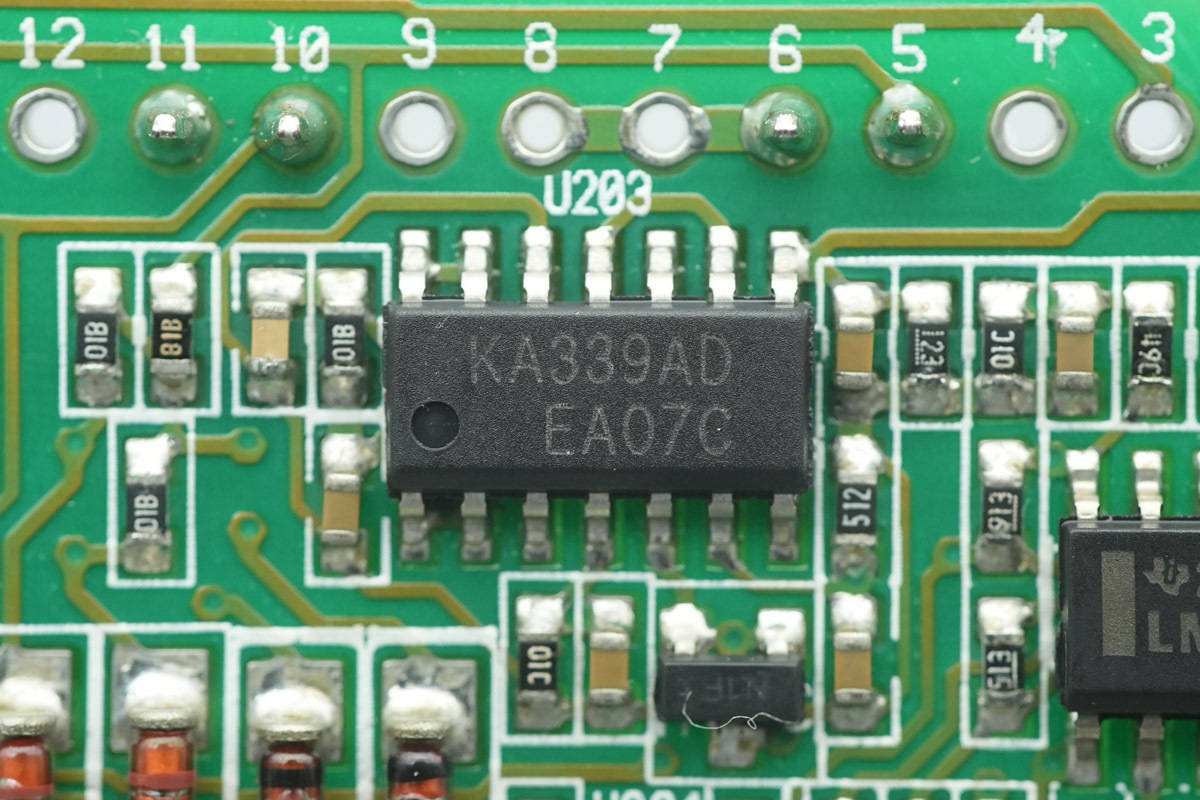

电压比较器来自安森美，型号KA339AD，为四通道高精度电压比较器，采用开集电极输出架构，支持单电源2‑36V宽域供电，也可适配双电源工作模式，适合阈值检测、信号总线线‑与应用，采用14‑SOP封装。

另一颗电压比较器采用德州仪器LM393M，为双通道电压比较器，采用开集电极输出架构，支持单电源2‑36V宽电压供电，采用SOIC-8封装。

第二组电压比较器同样也是分别采用安森美KA339AD和德州仪器LM393M。

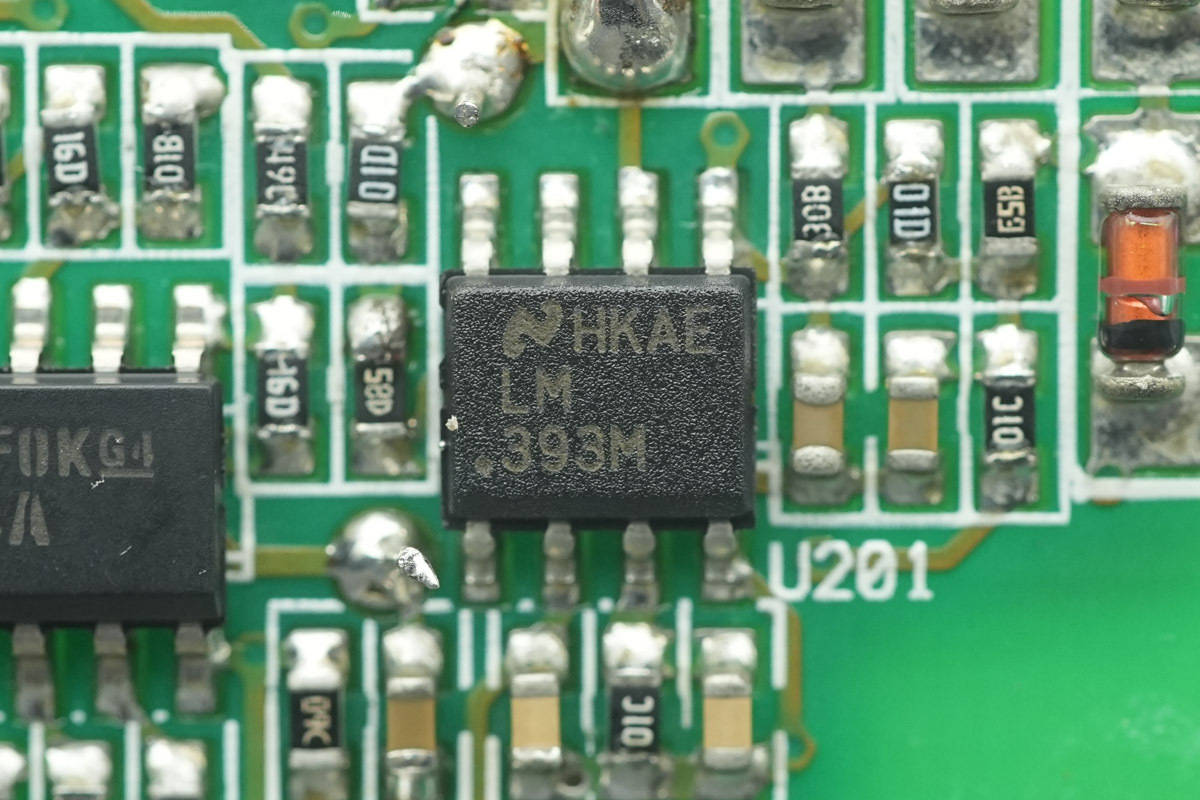

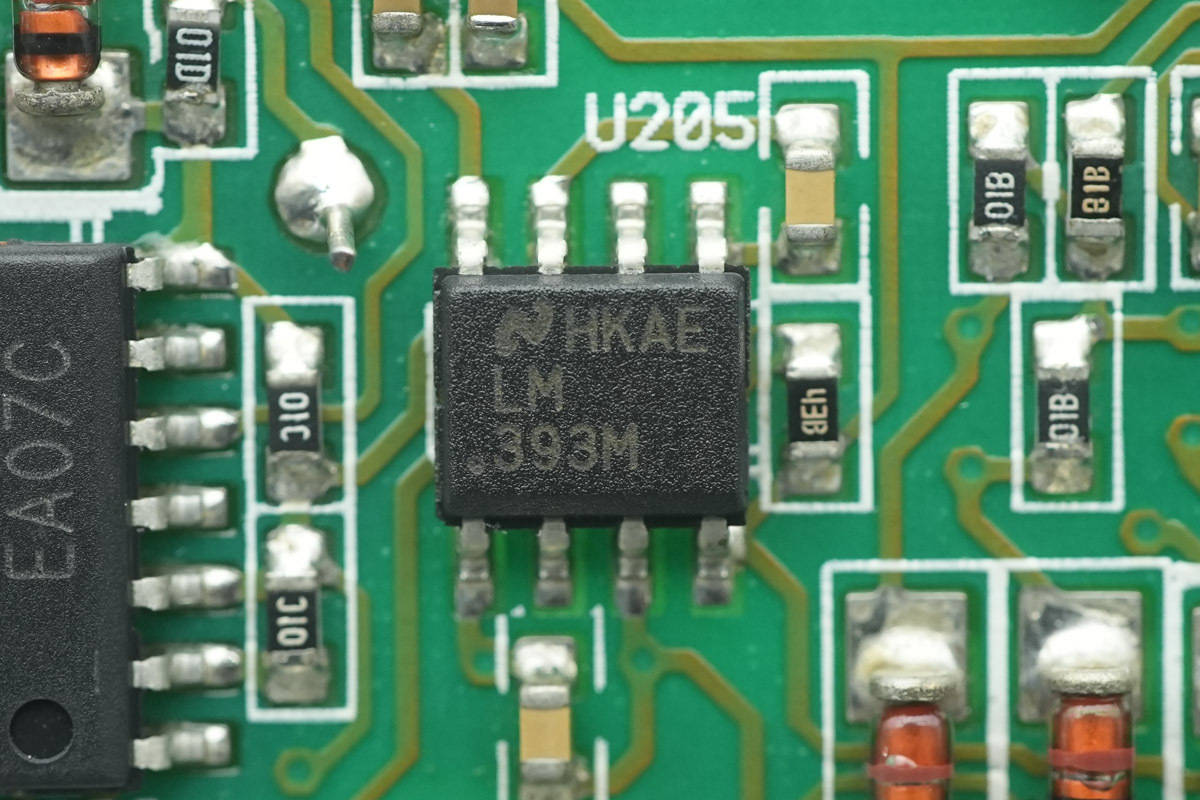

德州仪器LM393M电压比较器特写。

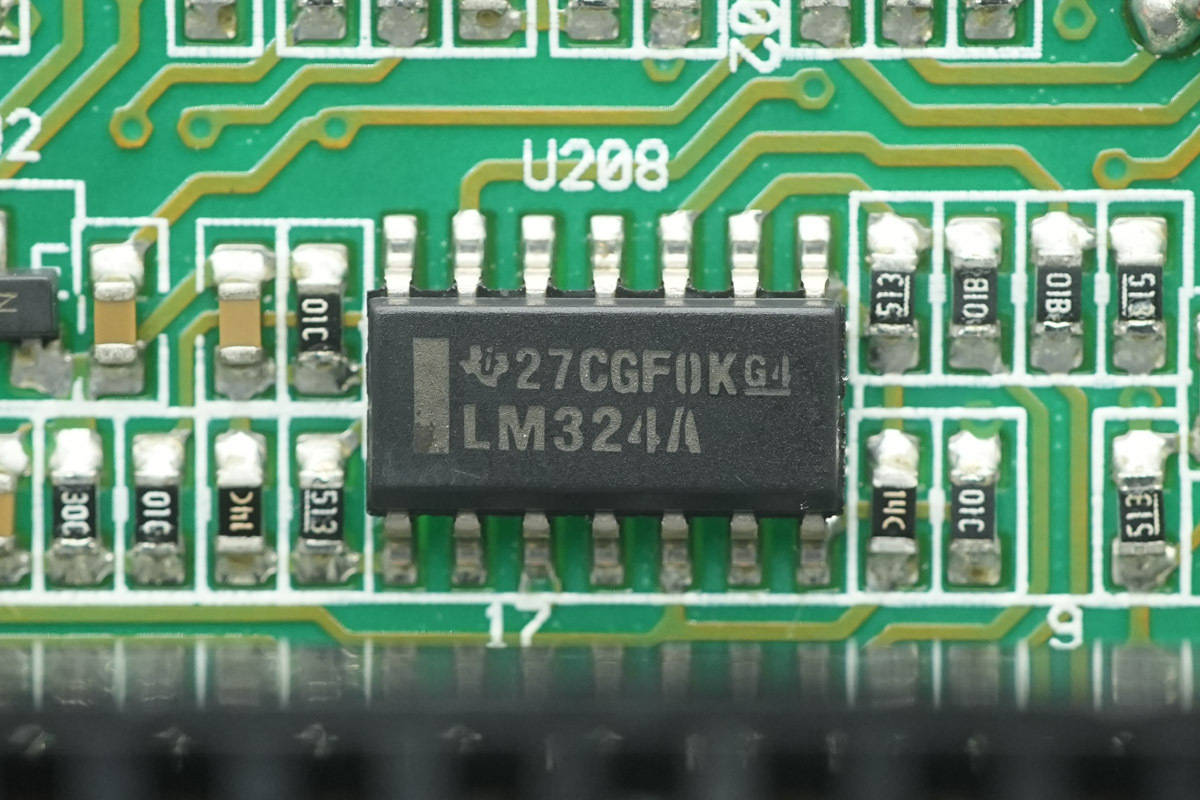

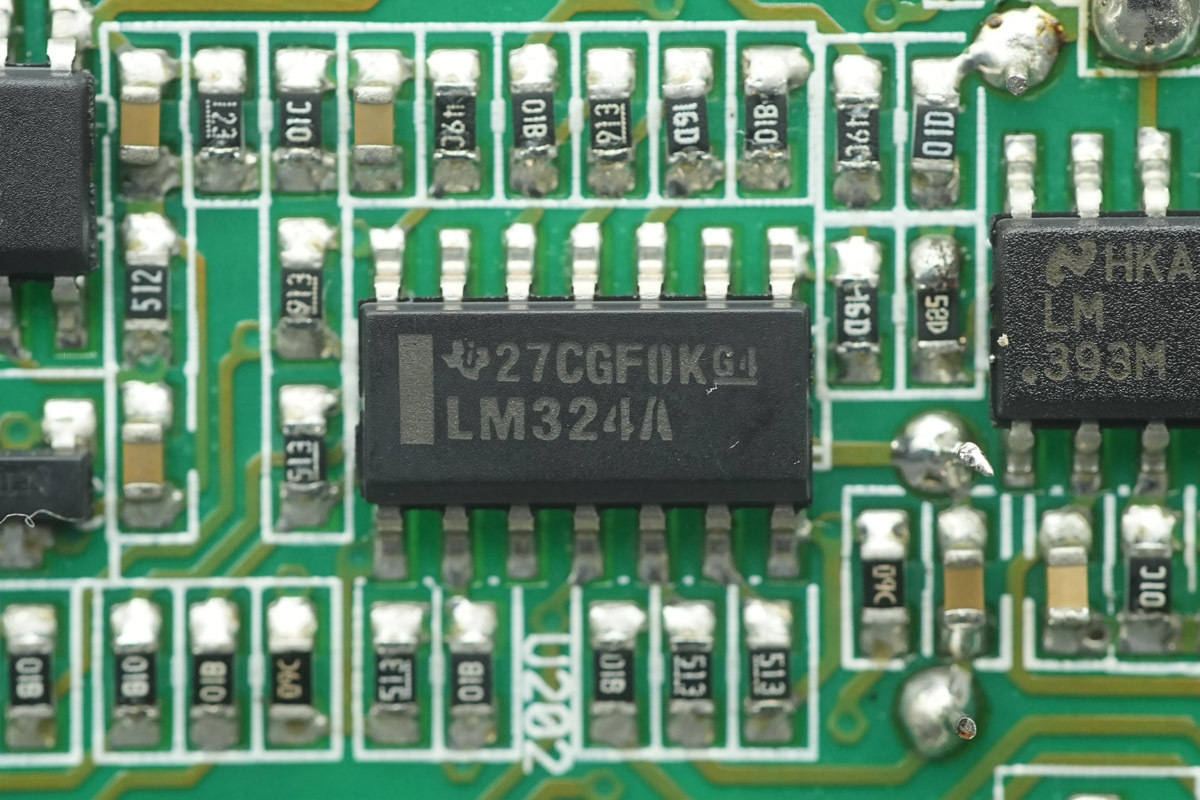

运算放大器来自德州仪器，型号LM324A，为四通道高精度运算放大器器件，单电源供电范围3‑32V，也可支持双电源工作模式，采用SOIC-14封装。

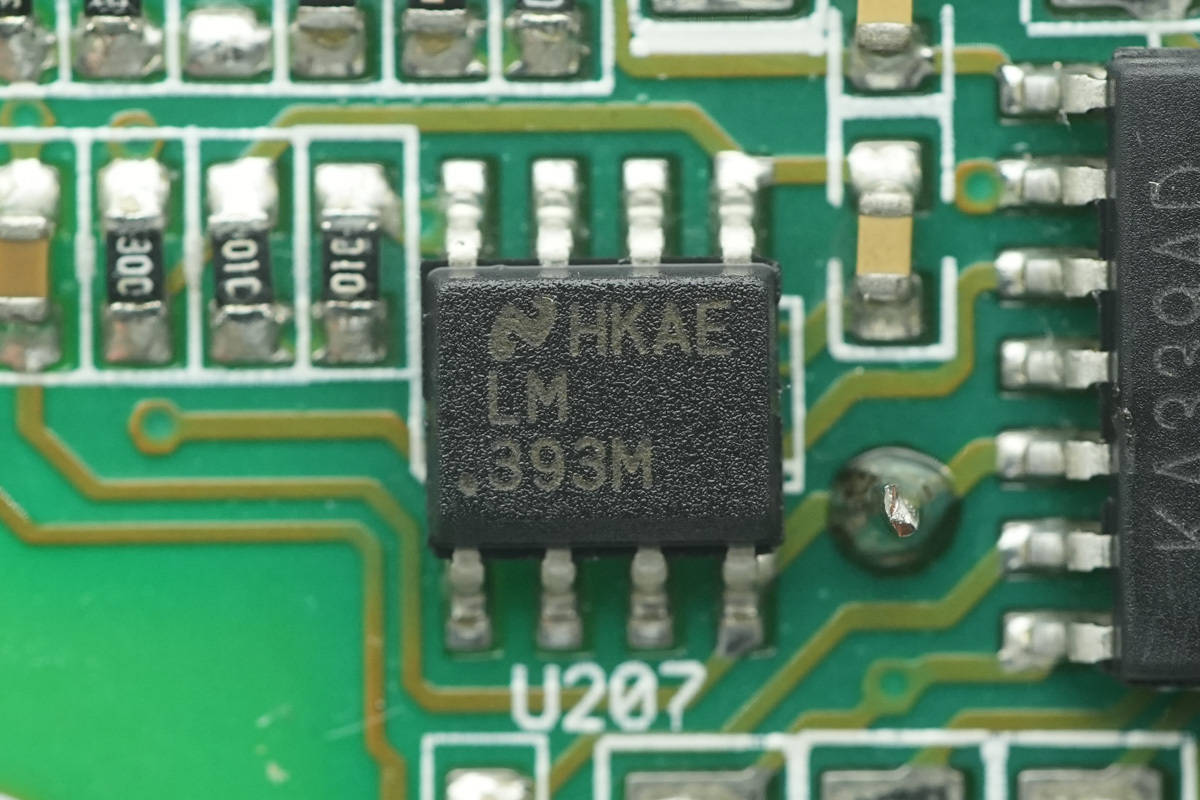

第三颗德州仪器LM393M电压比较器特写。

另一颗德州仪器LM324A运算放大器在金手指插槽旁。

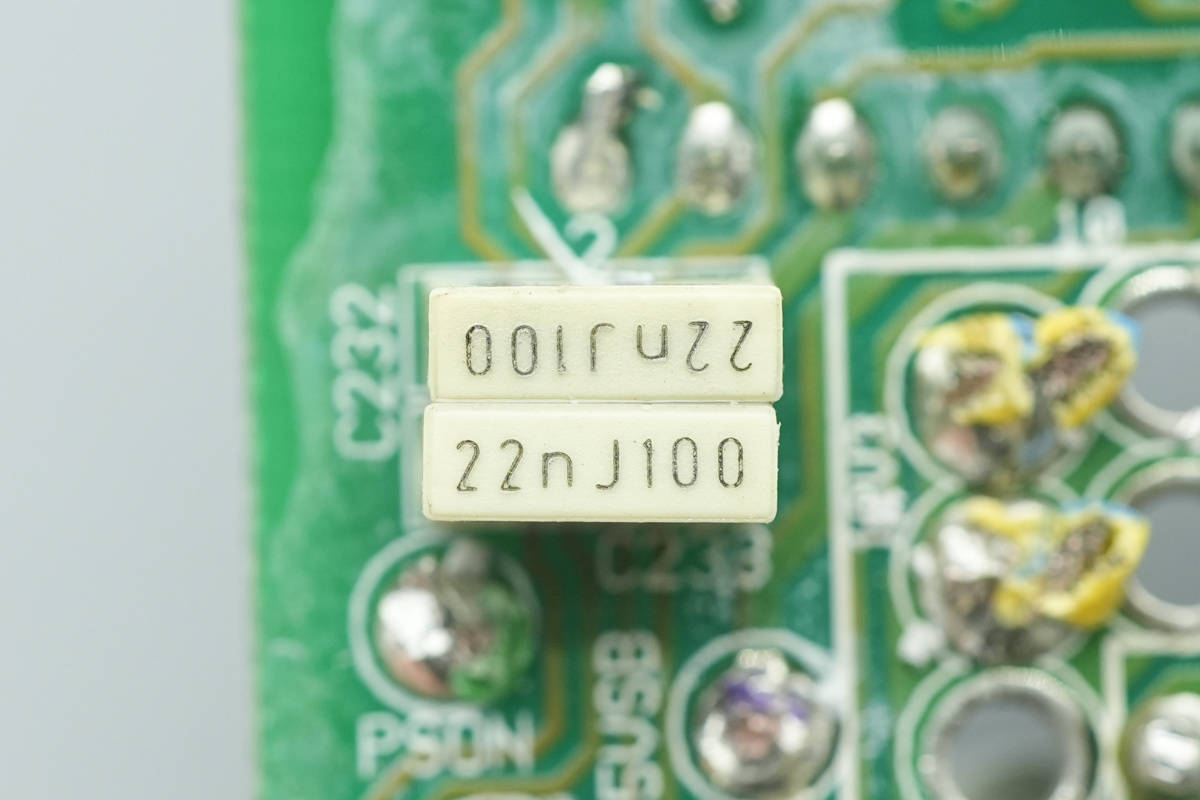

两颗MKT薄膜电容特写，规格为22nF100V。

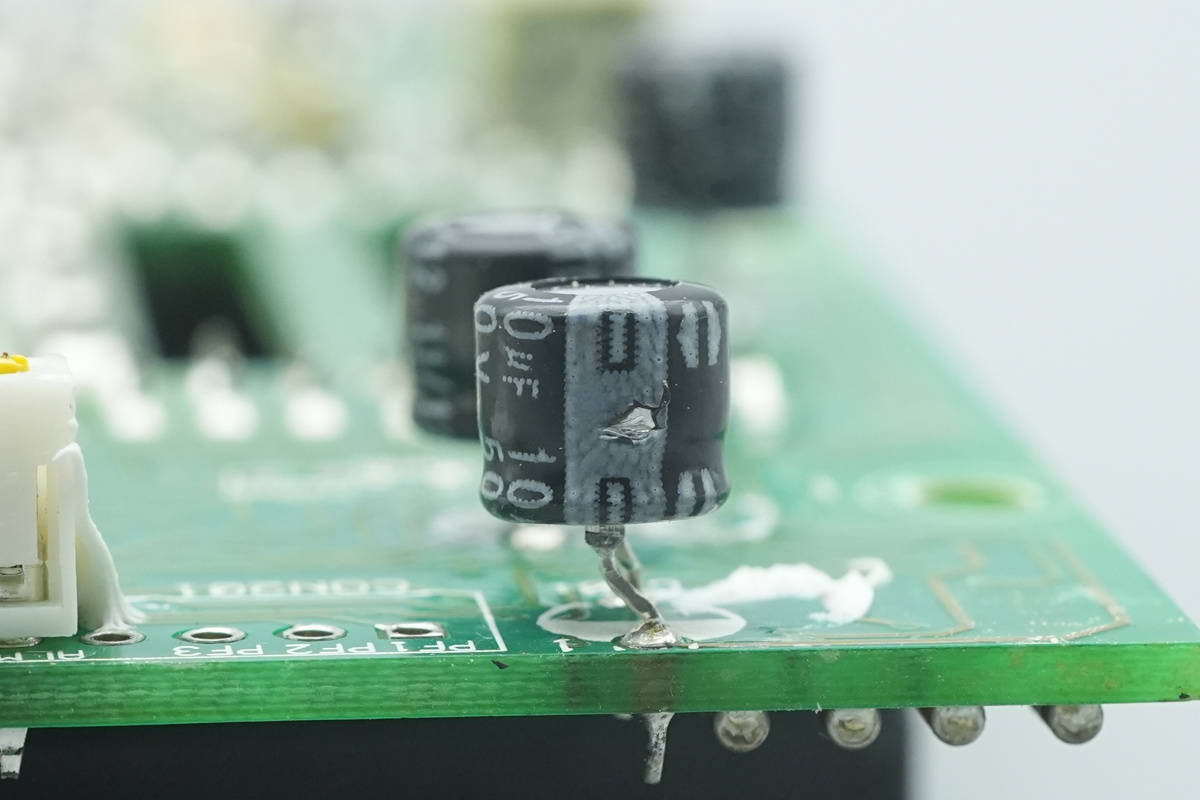

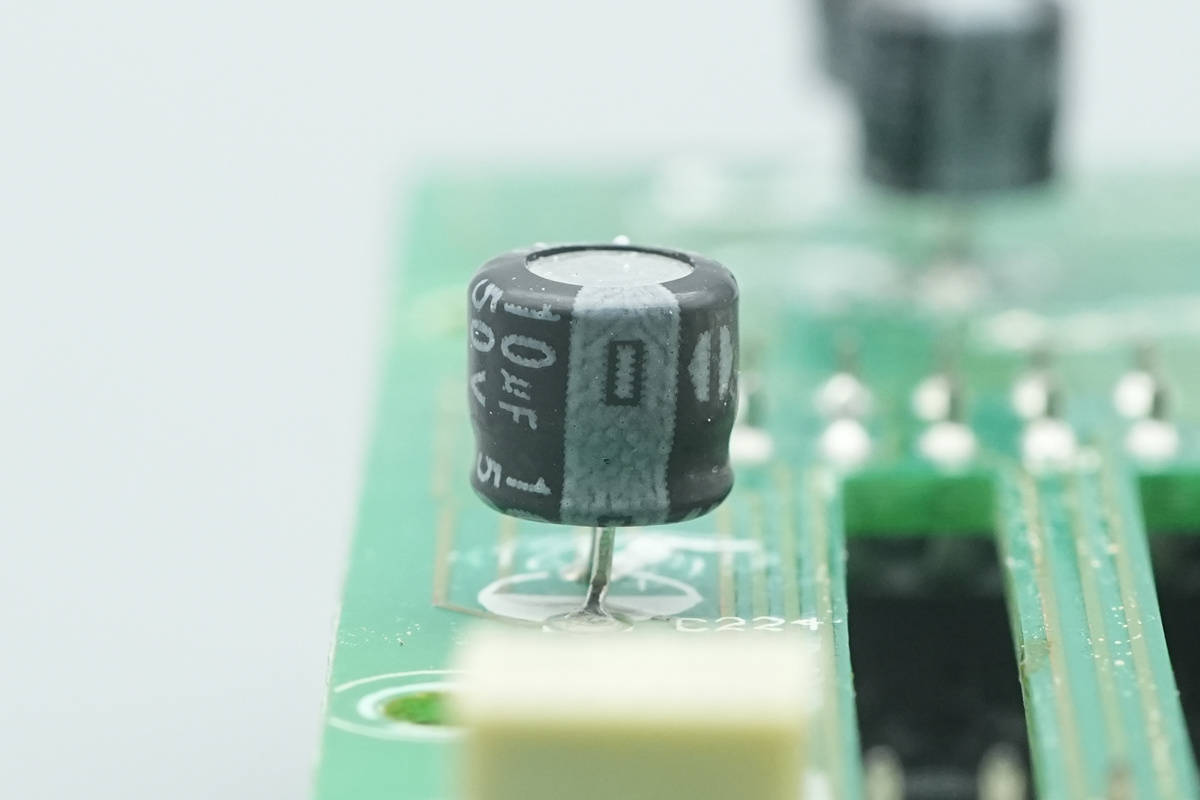

滤波电容规格为50V10μF。

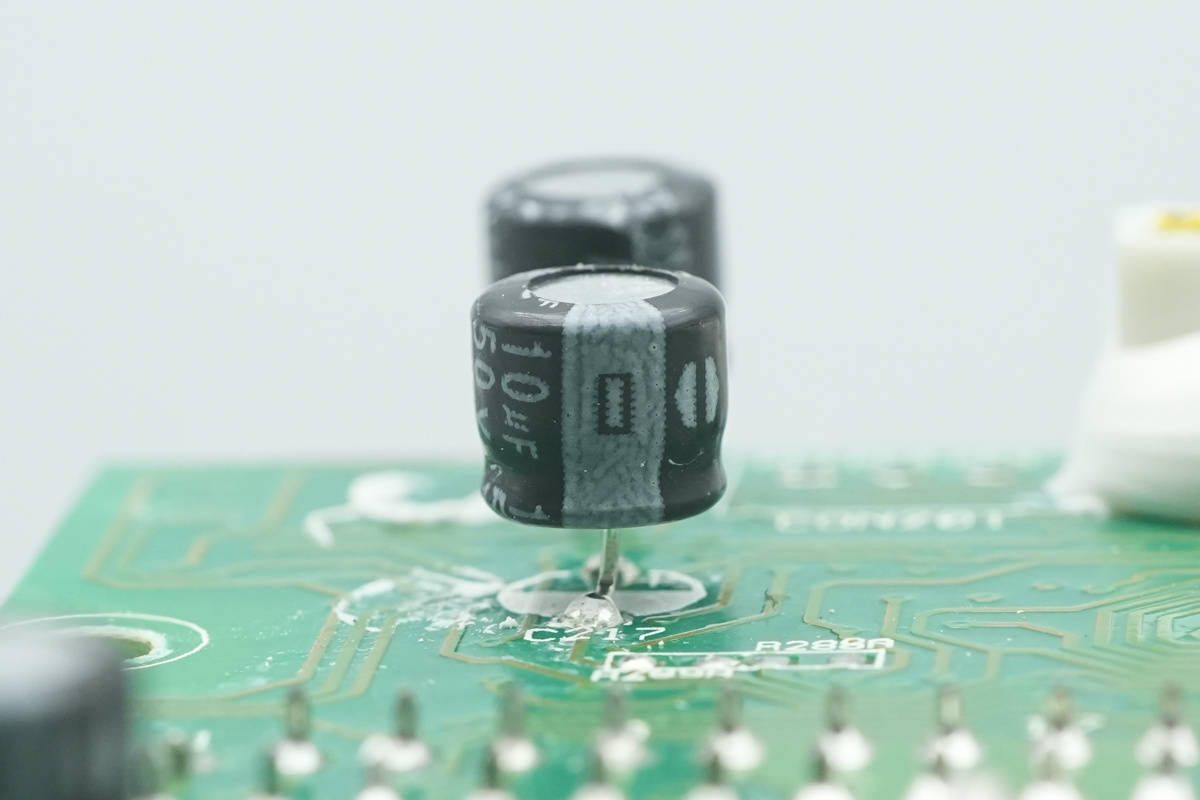

第二颗料号相同。

第三颗料号也一样。

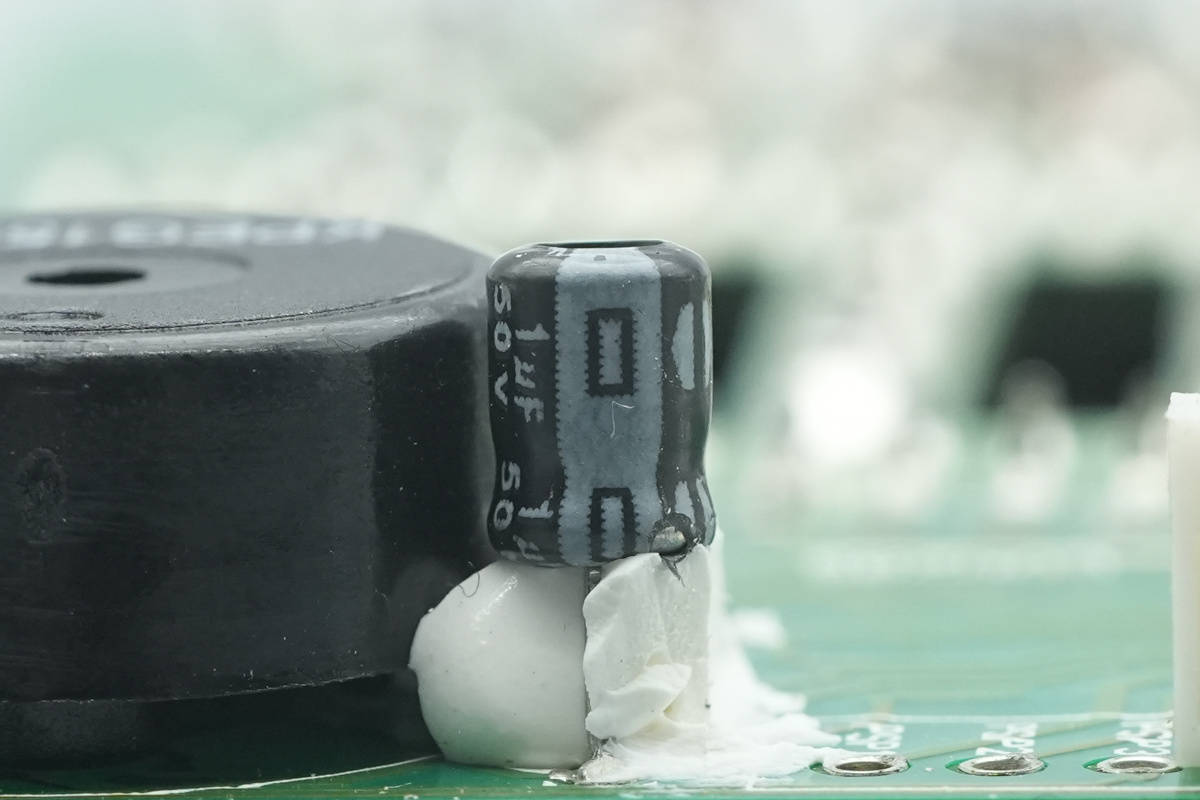

第四颗滤波电容规格为1μF50V。

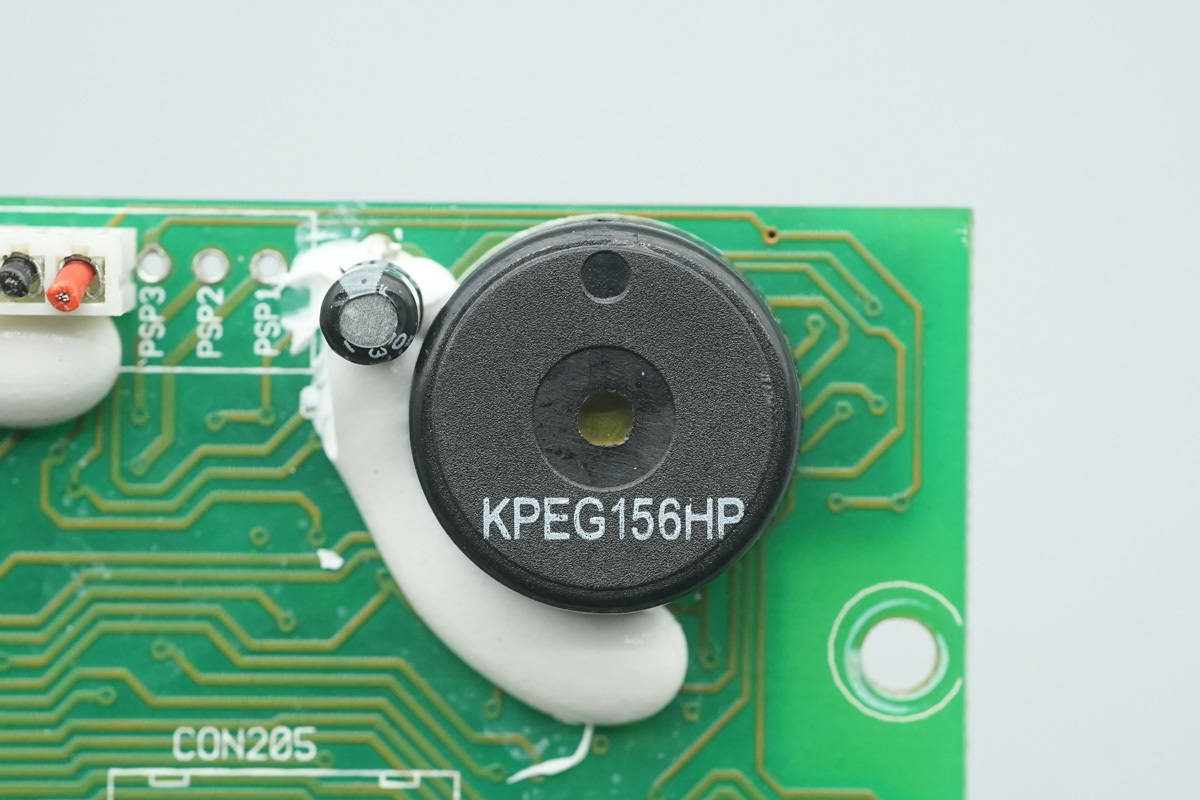

蜂鸣器特写。

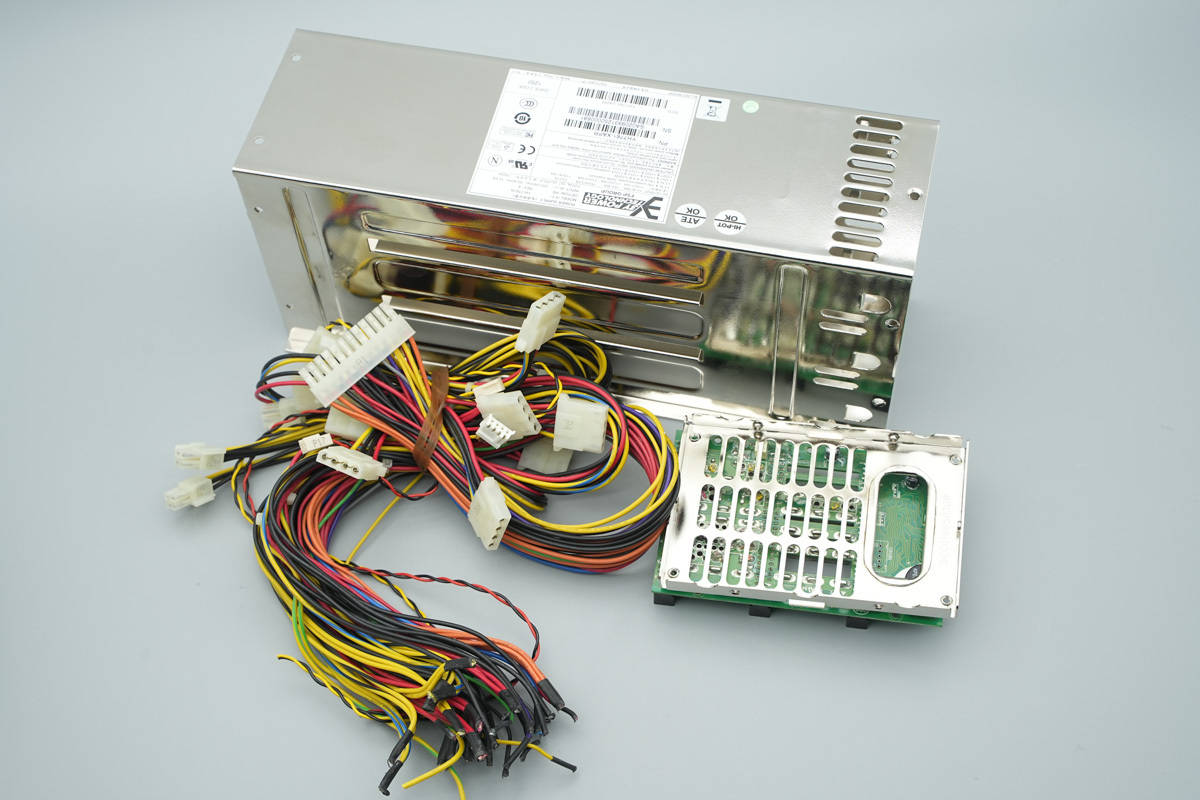

全部拆解一览，来张全家福。

服务器电源网拆解总结

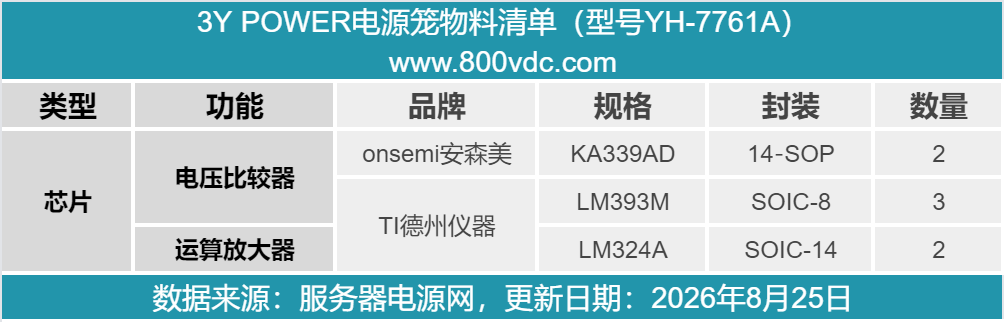

最后附上3Y POWER 2+1冗余电源笼的核心器件清单，方便大家查阅。

3Y POWER YH‑7761A是一款2+1热插拔冗余电源笼，整机采用一体化钣金外壳，内部提供三路插槽，支持多电源并联供电。另外拓展24Pin 主板、4Pin CPU、大 4D等多组ATX规格输出线束，可以直接驱动标准 ATX 主板。

作为早年存储设备 OEM 专属配件，YH‑7761A 代表了一类特殊的模拟式冗余电源笼设计，通过电源模块原生输出 ATX 全部电压，背板省去 DC‑DC 变换环节。采用多颗TI、安森美的电压比较器和运放，完成各路模块的过压、欠压、在位识别与故障判别，出现异常则通过蜂鸣器进行提醒。
