MAX5395单路数字电位计的概述及特征
创始人
2025-07-16 20:10:22
0次
MAX5395是单路、256抽头、易失型、低压线性变化数字电位器，提供10kΩ、50kΩ以及100kΩ三种端到端电阻。电位器终端具有独立电源，当器件采用1.7V至5.5V单电源供电时(电荷泵使能)，该电源电压可达5.25V。用户控制关断模式允许H、W或L端开路，滑动端位置置于零、中间值、满量程或滑动寄存器设置的数值。2.6V至5.5V供电时，关闭内部电荷泵并保证电位器端电压不超出电源电压0.3V，可使静态电流降至1µA以下。MAX5395具有50ppm/°C端到端低温度系数，具有I²C串行接口。
小封装尺寸、低工作电压、低电源电流以及汽车级工作温度范围，使MAX5395非常适合手持式消费类产品，以及备用电池工业应用、汽车市场等应用。

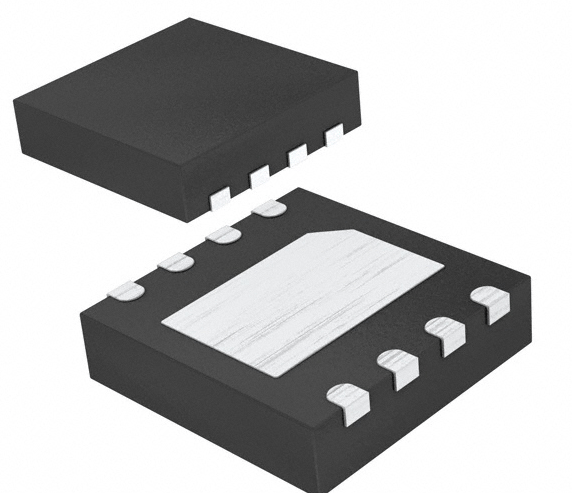

MAX5395采用无铅、8引脚TDFN (2mm x 2mm)封装。器件工作在-40°C至+125°C汽车级温度范围。
特征
• 单路、线性256抽头
• 10kΩ、50kΩ以及100kΩ端到端电阻
• 1.7V至5.5V扩展单电源供电
• 0至5.25V H、W、L工作电压，独立于VDD
• 低功耗模式下1µA (典型值)电源电流
• 抽头精度：±1.0 LSB INL、±0.5 LSB DNL (最大值)
• 上电设置滑动端至中间值
• 50ppm/°C端到端温度系数
• 5ppm/°C比例温度系数
• -40°C至+125°C工作温度范围
• 2mm x 2mm、8引脚TDFN封装
• I²C兼容串行接口
应用
• 电池供电系统
• 替代机械电位器
• 便携式电子
• 系统校准
