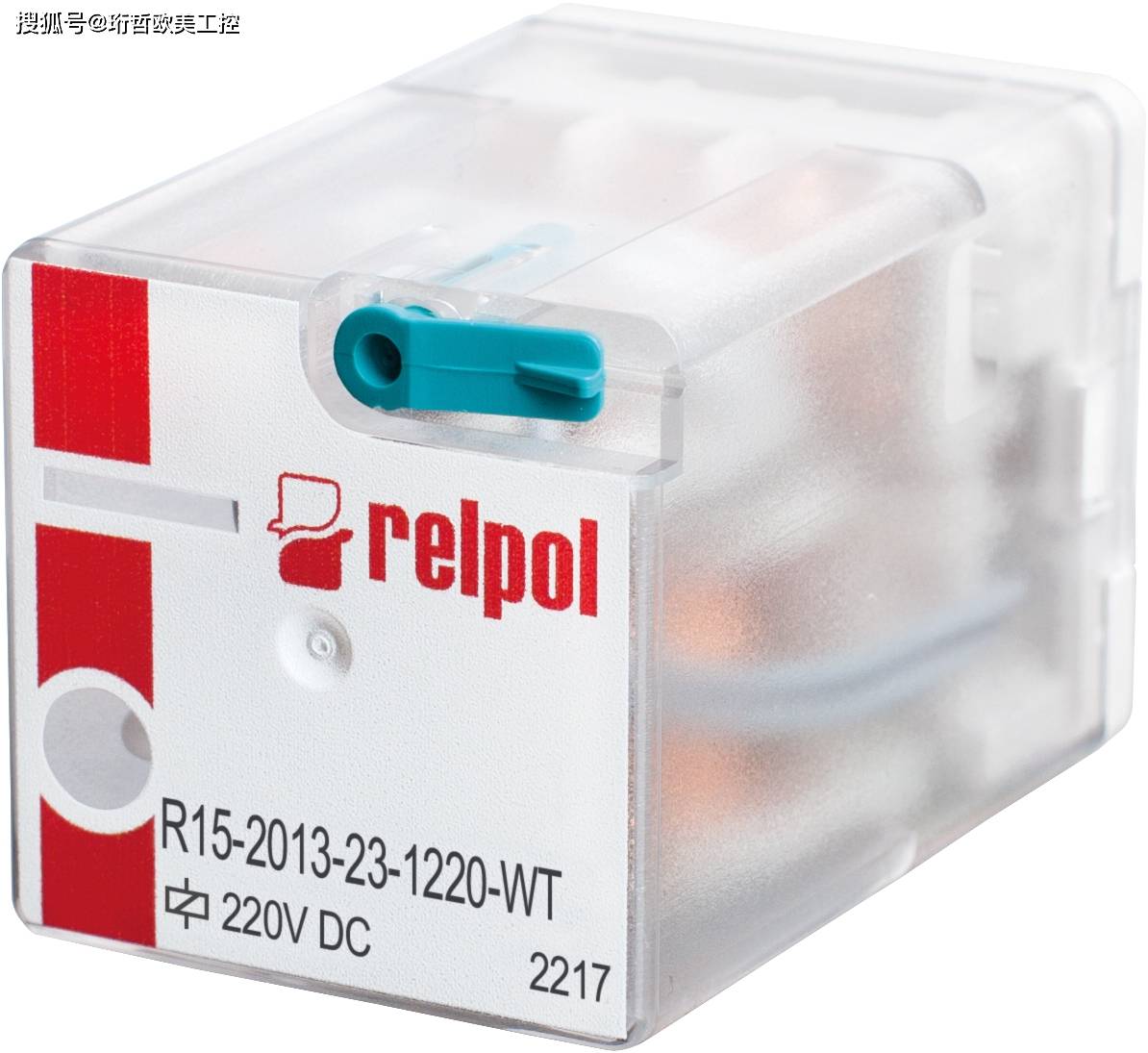

Relpol安全执行与交互模块

作为防护落地的关键，执行机构与交互界面兼顾可靠性与易用性：

快速响应：采用电磁继电器或固态继电器（SSR）作为执行单元，动作时间≤10ms，确保故障发生时迅速切断回路或触发报警；

电气隔离：输入 / 输出端采用光耦隔离技术，抗干扰能力达 4kV，绝缘电阻≥100MΩ，彻底阻断故障回路的干扰传导；

状态可视：通过红绿 LED 指示灯（正常 / 故障）、数码管或 LCD 屏实时呈现运行状态，部分型号配备旋钮编码器，支持本地参数快速配置。

Relpol PIR6W 系列接口继电器，DIN 轨道安装，230V 交流线圈，单极点，6A 负载

线圈电压 230伏交流电

接触配置 SPDT

安装类型 DIN铁路

极地数量 1

系列 PIR6W

负载电流额定值 6A

最大输入电压 230伏交流电

终端类型 螺 杆

开关电压 10 V → 400 V 交流 / 250V 直流

深度 6.2毫米

高度 85.5毫米

长度 98.5毫米

接触材料 银合金

尺寸 98.5 x 6.2 x 85.5毫米

达到标准 CE、CULus、DVE、EAC

继电器交换分类 接口继电器

关闭时间 15毫秒

最低工作温度 -40°C

控制阻力 ≤100mΩ

工作温度范围 -40→ +50°C

最大工作温度 +50°C

开启时间 11毫秒

继电器类型

电磁

接触配置

SPDT

额定线圈电压

5V 直流电

联系电流最大值。

6A

交流接点额定@R

(在电阻负载下)

6A / 250V 交流电

直流触点额定@R

(在电阻负载下)

6A / 24V 直流电

制造商系列

RM699B

开关电压

最大24伏直流电，最大400伏交流电

继电器变体

接口

安装

PCB，插座，竖式

线圈电阻

147Ω

线圈电压最小值

3.75伏直流电

线圈最大电压。

7.5伏直流

作时间

8毫秒

车体尺寸

28x5x15毫米

释放时间

4毫秒

线圈功耗

170毫瓦

IP等级

IP64

接触电阻

100mΩ

接触材料

农业之家2

终端音高

5毫米

相关项目

PI6W-1P，PI6W-1P-24VDC

工作温度

-40......85°C
