UA78M 的说明

UA78M 固定电压集成电路稳压器适用于各种应用。UA78M 可用于板级稳压，以减弱与单点稳压相关的相关的后稳压噪声和分布问题。UA78M 能够提供高达 500mA 的输出电流。此外，UA78M 无需外部元件即可在整个负载电流范围内稳定运行。该稳压器的内部电流限制和热关断功能可避免器件发生过载。

UA78M 的额定结温范围为 –40°C 至 +125°C。

UA78M 的特性

输入电压范围 (VIN)：5.3V 至 30V

绝对最大输入电压：

旧芯片：35V

新芯片：45V

固定输出电压范围 (VOUT)：3.3V 至 12V

输出电流 (IOUT)：高达 500mA

静态电流 IQ：4.5mA

内置短路电流限制和热保护

无需任何外部元件即可保持稳定

工作结温范围：

旧芯片 C 版本：0°C 至 +125°C

旧芯片 I 版本：-40°C 至 +125°C

新芯片：-40°C 至 +125°C

如需更详细数据手册、样品测试、采购、BOM配单等需求，请联系客服15811822020微信同号或搜淘宝店铺：深圳市恒耀达电子

规格参数：

产品种类: 线性稳压器

RoHS:

系列: UA78M

安装风格: SMD/SMT

封装 / 箱体: TO-252-3

输出端数量: 1 Output

极性: Positive

输出电压: 9 V

输出电流: 500 mA

输出类型: Fixed

输入电压 - 最小值: 11.5 V

输入电压 - 最大值: 26 V

最小工作温度: 0 C

最大工作温度: + 125 C

静态电流: 6 mA

高度: 2.3 mm

长度: 6.6 mm

线路调整率: 100 mV

负载调节: 180 mV

湿度敏感性: Yes

产品类型: Linear Voltage Regulators

PSRR/纹波抑制—典型值: 80 dB

工厂包装数量：2500

子类别: PMIC - Power Management ICs

宽度: 6.1 mm

单位重量: 328.800 mg

引脚图：

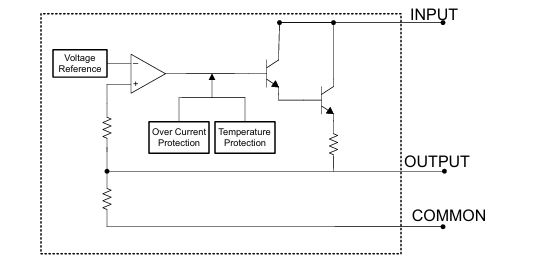

功能框图：
