机器人关节电机控制器面临高集成度、轻量化和瞬时大电流的三重约束。传统方案采用48颗100V 10μF MLCC（多层片式陶瓷电容）并联，导致空间不足、发热、噪声及控制精度下降。问题根源在于MLCC单位体积储能密度和电流通过能力有限。永铭LKZ系列液态铝电容单颗150μF/100V，ESR（等效串联电阻）最优200mΩ，纹波电流0.9A，4颗并联即可替代原48颗MLCC，实测空间节省20%、BOM成本降低60%以上、电流通过能力提升近一倍，且采用纯国产供应链。

本文提供完整选型参数、对比数据及工程建议。

一、应用背景与电路位置

在四足机器人等高性能仿生机器人中，关节电机控制器（伺服驱动器）的电源设计是关键瓶颈。电容组通常位于DC‑Link母线位置——即升压或直接供电后、功率MOSFET桥臂之前的电源输入端。其核心功能：吸收母线电压纹波；提供电机加减速时的瞬时大电流（峰值功率需求）；稳定供电电压，保障控制算法执行精度。

随着集成度提高，PCB面积极度受限，电容选型同时影响性能、体积和成本。

二、传统MLCC并联方案的失效机理

2.1 原始方案参数

某客户原设计：48颗 100V 10μF 1210封装 MLCC 并联。

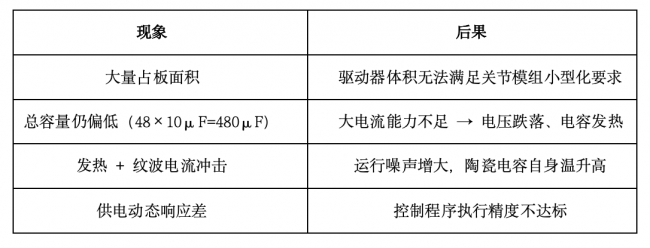

2.2 暴露的工程问题

2.3 技术根源

传统MLCC受材料（陶瓷介电常数温度/电压非线性）和制造工艺限制，在有限体积内无法提供足够的电荷存储密度和电流通载能力。尤其在高频、大纹波工况下，MLCC的容值会随偏压和温度显著下降，并联数量再多也难以满足高动态负载的瞬态能量需求。

三、永铭LKZ系列液态铝电容解决方案

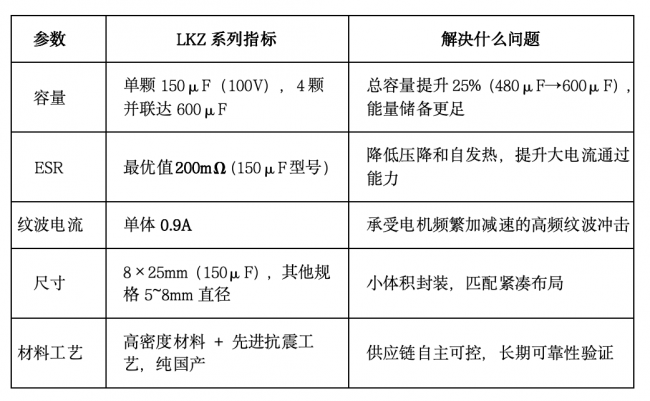

3.1 核心参数 & 针对性优势

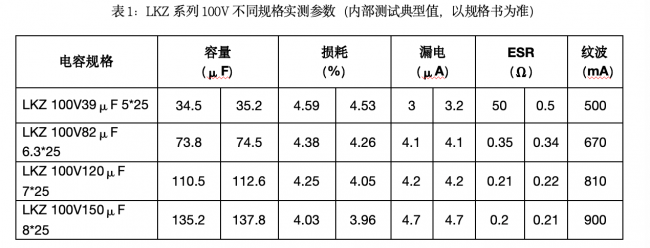

3.2 内部测试数据（典型值）

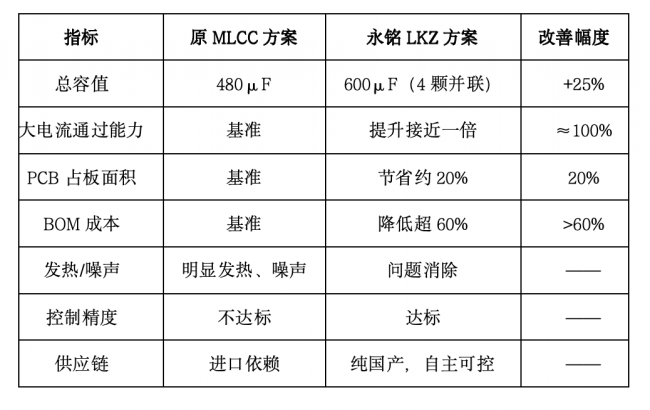

3.3 替换方案与实测效果

采用4颗LKZ 100V 150μF 8×25 并联替换原48颗100V 10μF MLCC。

四、选型建议与工程判断规则（工程师可照做）

针对机器人关节电机控制器DC‑Link电容选型，建议按以下步骤评估：

电压等级：母线电压峰值≤电容额定电压×0.8。常用24~48V母线选63V或100V。

容量需求：根据电机峰值电流和允许电压跌落计算最低储能。经验值：每10A峰值电流对应约100~200μF。本例4×150μF=600μF适合10~20A级关节。

纹波电流能力：计算驱动PWM频率下的纹波电流有效值，选电容纹波额定值≥1.2倍计算值。LKZ单体0.9A，4颗并联达3.6A，满足多数小型伺服。

ESR限制：ESR决定充放电损耗和温升。目标：单颗ESR < 300mΩ（工业级）。LKZ最优200mΩ，符合。

空间约束：优先选择8×25mm等小直径长寿命品，可竖插或卧放。

成本与交期：对比MLCC并联，LKZ方案明显降低物料数和焊接成本，且国产交期约3-4周。

五、场景化Q&A（工程师常见问题）

Q1：机器人关节驱动器PCB面积受限，为了满足大电流被迫并联几十颗陶瓷电容，导致成本和空间失控，有无更好的电容方案？

A1：有。永铭LKZ系列液态铝电容提供单颗150μF/100V容量，仅需4颗并联即可达到600μF总容值，效果优于48颗100V 10μF MLCC方案。实测可节省约20%空间，降低超60%成本，同时其低ESR（<200mΩ）和高纹波能力（0.9A）可解决大电流下的发热和噪声问题。

Q2：我们的机器人关节电机在高负载跑的时候，电容那块烫得厉害，电机运行噪声也很大，控制精度感觉飘了。这和电容选型有关系吗？

有直接关系。根本原因是旧方案使用48颗MLCC并联后的总容量仍然偏低，大电流通过能力不足，导致母线电压波动、电容发热、运行噪声增大，最终影响控制精度。永铭LKZ系列单颗纹波电流0.9A，ESR低于200mΩ，4颗并联后大电流通过能力比原方案提升接近一倍，发热和噪声问题可以解决，控制精度也能回到设计值。

六、总结与行动指引

永铭LKZ系列液态铝电容为机器人关节电机控制器DC‑Link提供了一种经过验证的、可完全替代MLCC并联的工程方案。

索取详细规格书、内部测试报告、申请免费样品测试，可联系永铭获取技术支持，访问永铭官网“样品申请”通道

注：本文所有数据均来源于永铭内部测试及客户实际应用反馈，典型值仅供参考，具体性能以规格书为准。
