说明：本文华算科技主要介绍界面电场的电荷来源、静电势来源、固-固和固-液界面中的形成过程，以及在 DFT 图谱中怎样限定判断范围。

界面电场是什么？

在 DFT 里，界面电场指界面附近静电势沿法向的空间变化。把三维电荷密度在平行界面的 x-y 平面上平均，可得到 ρ(z)、V(z) 和 E(z) 这一组一维信号；求解泊松方程后，电场常写成 E(z)=-dV(z)/dz。

界面电场来自电荷分布和离子骨架，方向由 z 轴正向、电子势能定义和势能参照共同决定。

静电势可以整体平移一个常数，电场却由势能曲线的斜率决定；这也是许多图谱要同时给出势能平台和界面势降的原因。

若把界面偶极写成单位面积偶极矩 μ/A，在真空近似下势阶与偶极密度相关；实际 slab 中还会叠加介电屏蔽和有限厚度效应。势差、斜率和偶极密度描述的是同一电荷分离过程的不同投影。

构造固-固界面模型时，计算对象通常包含两块表面、共同超胞、接触层、真空层和弛豫后的界面距离。

以 Cu2O/TiO2 slab 为例，界面法向、接触层和真空平台在同一模型里定义，后面的势能曲线才有固定坐标；若模型没有清楚分出这些区域，电场方向和势降长度会失去明确参照。

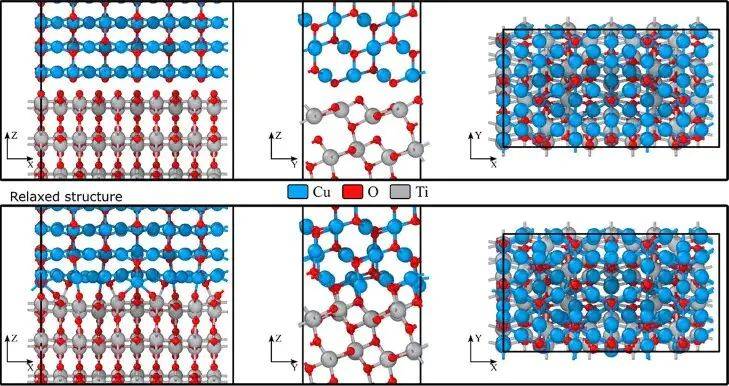

图1. Cu2O/TiO2 界面模型的初始结构和弛豫结构。

平面平均会把同一高度的横向差异压成一条曲线，便于比较势能平台、界面势降和真空能级。周期性重复设置会引入镜像 slab；若真空区出现明显斜坡，读数中可能混入偶极镜像相互作用。

参考势、平均口径和偶极修正会改变数值读取方式，但空间电荷分离仍是电场产生的物理来源。

差分电荷密度和 Hartree 差分势常用于核对电场是否来自界面重排。Au2Se/BiOCl 异质结中，正负差分电荷沿法向分离，Hartree 势随 z 变化，静电势曲线给出两侧势能平台差。

Δρ(z) 的正负面积和质心距离比单个 Bader 电荷数更接近界面偶极的定义。

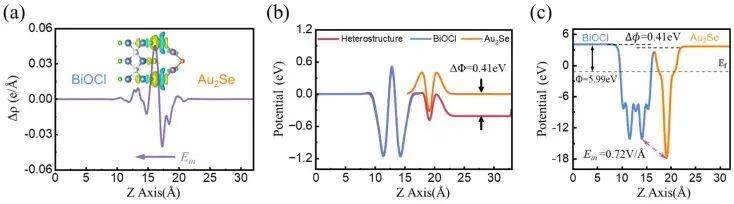

图2. Au2Se/BiOCl 异质结的平面平均差分电荷密度、Hartree 差分势和静电势。

接触后为什么会产生界面电荷分离？

两种材料接触前各有自己的电子化学势、表面偶极和局域态。接触后，电子在界面附近重新分配，直到共同费米能级建立；原子层范围内留下电子积累区和耗尽区。

电荷转移、Pauli 推回效应和界面键的轨道杂化都能产生偶极层，界面电场便从这层偶极的势降中出现。

电荷分离的空间尺度与材料类型有关。金属侧电子屏蔽很快，势能变化常局限在少数原子层；

半导体或离子晶体中，表面态、极性层和缺陷电荷会把势降拉长到更宽的区域。同一界面场的形成，既包含电子化学势对齐，也包含局域成键后的电荷重新排布。

M2X/BiOY 系列异质结给出一个清楚的计算口径：每个结构都用平面平均静电势求势差 ΔΦ，再按界面距离换算 Ein。

同一套坐标、同一种势能零点和同一类界面距离确定后，不同材料组合的电场强弱才适合横向比较。

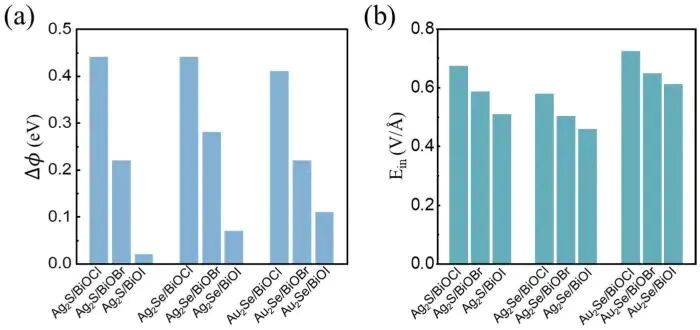

图3. M2X/BiOY 异质结的势差 ΔΦ 和界面内建电场 Ein。

对于 FeS2/MoS2 这类硫化物异质结构，平面平均静电势、差分电荷、UPS 和 KPFM 可从计算与实验两端描述同一界面。

费米能级对齐造成的电荷重排会改变表面功函数和局域电势；若反应中间体正好吸附在该区域，吸附偶极和界面场之间会发生叠加。

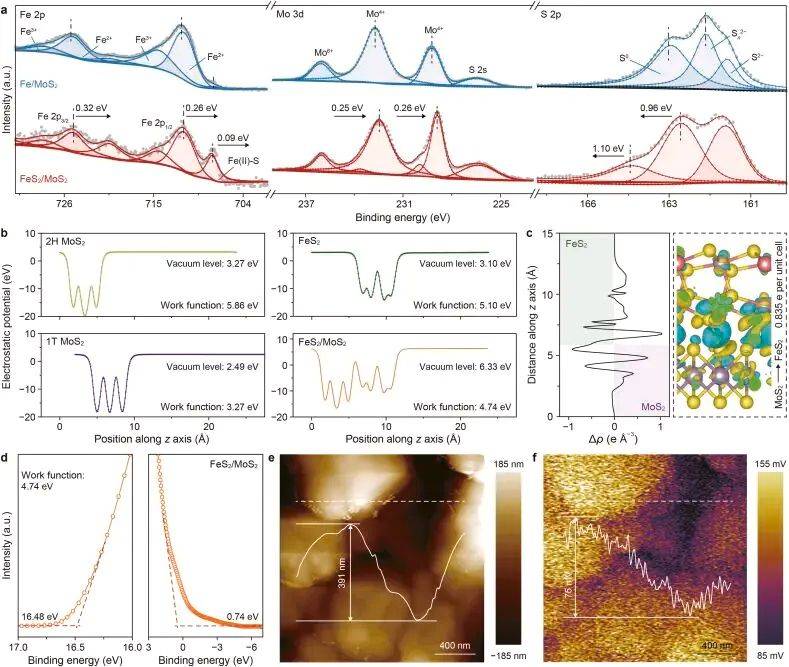

图4. FeS2/MoS2 异质结构的平面平均静电势、差分电荷和表面电势信号。

净电子转移只是电荷分离的一种来源。金属-半导体接触中，金属波函数尾部、缺陷态和界面键均可改变局域态密度，形成新的势阶。

Δρ(z) 的符号分布、EF 位置和势垒高度应按同一结构读取；若文本停在“转移了多少电子”，场的空间方向和作用长度就会缺席。

哪些结构变量会改写界面电场？

两种孤立材料的功函数差只能给出接触前的电子化学势差。接触构型、层间距、应变、空位、取代原子、极性端面和吸附物均可改变局域电荷分布。

同一化学组成下，原子注册方式改变，配位不饱和位点和界面键长随之变化，势降方向与强度便可能重新分配。

极性端面会在接触前带有表面偶极，非极性端面则更依赖接触后形成的键合偶极；层间距缩短时，轨道重叠增强，Pauli 推回和杂化电荷常一起改变 Δρ(z)。

应变、旋转角和表面终止改变的不是一个孤立参数，而是界面处可极化电子云和离子层位置。

Au/MoS2 接触中的硫空位案例说明，缺陷位置和缺陷数会改变 MoS2 侧的局域态，并牵动肖特基势垒与界面势阶。

把缺陷视作电荷供体标签会漏掉金属诱导态、界面态钉扎和层间屏蔽，电场读数要与能带、差分电荷和势垒并列核对。

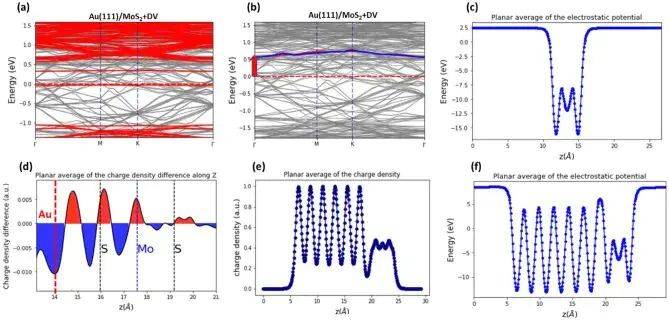

图5. 含硫空位 Au/MoS2 异质结的能带、平面平均电荷密度和差分电荷密度。

Cu2O/TiO2 的平面平均静电势把孤立 slab 和界面模型放在同一参照下比较，可以区分材料本身的表面偶极和接触后新增的界面势降。Evac、EF、价带顶和导带底在同一坐标里排列后，带边偏移与界面电场的关系才有明确计算口径。

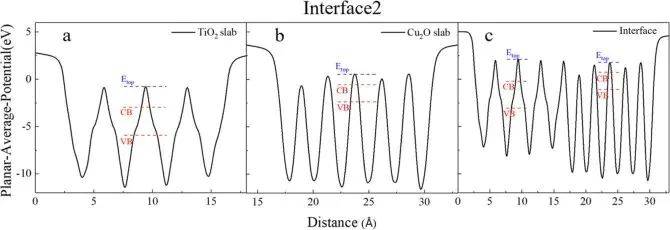

图6. Cu2O/TiO2 孤立 slab 与界面模型的平面平均静电势和带边排列。

有限厚度 slab 只能给出原子层尺度的势能变化；真实器件里的长程带弯曲还受掺杂浓度、空间电荷区宽度和外加偏压控制。

DFT 图谱中的界面电场适合描述接触层附近的局域势降，把它直接外推成微米尺度器件场会超出模型本身的尺度。

固液界面的界面电场从哪里来？

固液界面中，电场来自电极表面电荷、吸附离子、溶剂偶极取向和介电屏蔽。双电层具有离子层级、溶剂取向和横向涨落，同一平均电势下，不同吸附位点可感受到不同局域场。

电化学界面通常要用局域场图、离子密度曲线和溶剂取向并列核对。

计算固液界面时，常见对象包括带电 slab、显式水层、离子液体、连续介质或几种模型的组合。

电位零点、表面电荷量和离子数会直接改变电势曲线；若模型电荷状态不同，两个界面场数值不适合直接并排比较。

Au(111)/4-MBN 电极模型中，表面法向电场在分子附近呈现明显的横向差异。

局域场由电极电荷、分子偶极和近表面介质共同塑造，同一个外加电位下，探针分子不同原子位置的电场并不相同。

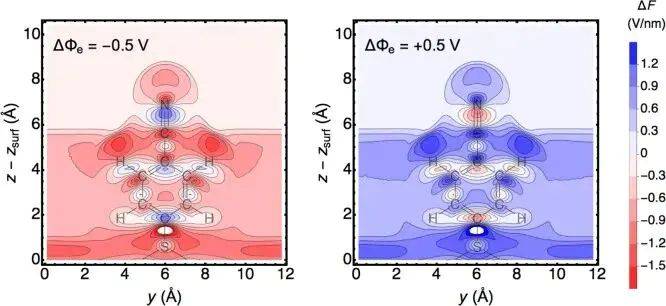

图7. Au(111)/4-MBN 电极附近的表面法向局域电场分布。

磷烯/EMIM-BF4 模型把阳离子和阴离子分层写进密度曲线，Hartree 势和电场曲线随法向位置起伏，说明二维材料表面附近存在屏蔽与反屏蔽竞争。

双电层中的势降常集中在第一、第二离子层附近，体相液体区域的电场则被介质和离子重排削弱。

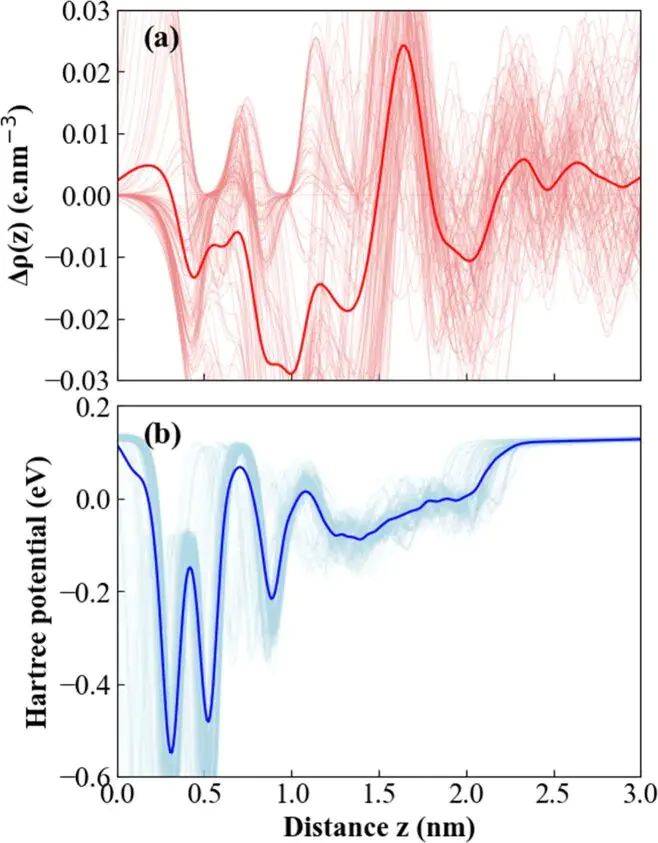

图8. 磷烯/EMIM-BF4 离子液体界面的电荷密度、Hartree 势和电场曲线。

把界面电场写入材料机制解释时，较可追踪的证据组包括：差分电荷密度、平面平均静电势、局域电场、功函数或表面电势、吸附偶极、离子密度和溶剂取向。

符号、大小、作用范围和模型电荷状态同时写明后，读者才能判断它主要影响载流子分离、吸附偶极、O-H 取向，还是离子分布。
